Sapphire Radeon X1650 PRO – zabava za kišne dane

Datum objave 06.11.2006 - Igor Vujević

Uvod i opis

Proizvodi ATI-jevog odnosno sad već AMD-ovog jesenskog osvježenja niskog i srednjeg segmenta ponude grafičkih kartica pristigli su i u naš lab. X1650 PRO, kao nasljednik 1600 serije i X1300XT kao najjači predstavnik low segmenta ATI-ja. Iako nema velikih konceptualnih i tehnoloških promjena, tek novi proces izrade i promjene radnih taktova, provjerili smo što nam nove kartice imaju za ponuditi u odnosu na rješenja već prisutna na tržištu. Za današnji test smo kao glavno "jelo" odlučili servirati X1650 PRO model, a kao prilog upecali smo jedan GeForce 7600GS, tek da osjetimo kakvog je "okusa" novo pristigli Kanađanin.

sapphire_x1650_pro_package

Abraka dabraka

Iako čudnovati, spolno neodređeni, lik na kutiji svojim ručicama pokušava zamagijati i prikazati kutiju ljepšu nego što jest - nismo pali na taj trik. I dalje se radi o klasičnom Sapphire pakiranju, koje u ovom slučaju i nećemo previše grditi s obzirom na klasu grafičke kartice. Pažnju popratnim prilozima unutar kutije posvećujemo malo kasnije, red je da pripremimo i napacamo lovinu.

sapphire_x1650_pro_front

Opet čika s kutije

Ništa novoga, čulo se iz zadnjih redova...Vanjski izgled pruža pogled na dual DVI izlaze, TV-out konektor, solidan bakreni hladnjak i spodobu s rukama, a sve to zapečaćeno plavom bojom PCB-a.

sapphire_x1650_pro_dvi

Dual-chanel DVI

Popularnost LCD monitora učinila je svoje. Polako ali sigurno dual DVI izlazi postaju standard i u srednjoj klasi grafičkih kartica, a TV-out je već odavno klasik. Lijepo, konkretno i korisno.

sapphire_x1650_pro_jumper

Spoji me kratko

Treba primijetiti mali jumper na gornjem dijelu grafičke kartice, odmah do konektora za ventilator. Radi se o kratkospojniku koji omogućava izbor između PAL i NTSC sistema za TV-out.

sapphire_x1650_pro_back

Gepek

S obzirom na klasu grafičke kartice, pogled straga nije nas razočarao - nema dodatnog naponskog konektora. X1600 serija ne troši previše pa je i ovaj potez logičan, a i zagrijavanje je u vrlo kulturnim granicama.

Hlađenje i bundle

sapphire_x1650_pro_cooler1

sapphire_x1650_pro_cooler2

Pošto kila?

Odvijač i par minuta poslije uklonjeni hladnjak otkriva svoje pravo porijeklo. Solidna hrpa bakra obećava dobre rezultate hlađenja, odnosno nisku razinu buke. S obzirom na prijašnja iskustva (prva X1600 serija) ovo je dobar korak naprijed. Ventilator se u radu pokazao iznimno tihim, a cijeli hladnjak je potvrdio odličan dojam koji je ostavio na prvi pogled.

sapphire_x1650_pro_naked

Golać

Kartica bez hladnjaka otkriva pogled na jezgru, 256 MB memorije raspoređene s gornje strane i ostale elektroničke komponente i sklopove. Prilično pusto i nenastanjeno područje zar ne?

sapphire_x1650_pro_core

The Core

Sama jezgra X1650 Pro grafičke kartice je ujedno i najveća novost na ovom modelu. 157 milijuna tranzistora u ovoj jezgri izrađenoj u 90nm proizvodnom procesu pokušava uz pomoć 256-bit internog ring memorijskog busa izvršiti sve grafičke zadatke. Pomoćnu logistiku ovom modelu čini 12 pixel i 5 vertex shaderskih procesora, dok je sama memorija 128-bit 4-chanel DDR2/DDR3 tipa. Na hrpi to izgleda ovako:

  • 12 pixel shaders processors
  • 5 vertex shaders processors
  • 4 texture units
  • 4 render back-end units
  • 8 z compare units
  • Native PCI-e
  • CrossFire redy
  • 256 MB
  • 600 MHz Core
  • 700 MHz Memory

sapphire_x1650_pro_bundle

Oprema

Od dodatne opreme u kutiji se može pronaći manual, dva DVI to VGA adaptera, svi potrebni kablovi, CD s driverima (koji je jako koristan s obzirom da ne postoji službena podrška za ovaj model grafičke kartice u zadnjim dostupnim driverima), CyberLink Power DVD aplikacija i malo iznenađenje - igra DaVinci code. Iznenađenje, s obzirom na činjenicu da i neke skuplje grafičke kartice od Sapphire-a ne dolaze s nijednom igrom. Iako nije ništa posebno, ovaj podatak veseli. No tu je ovom veselju kraj i krećemo na testni sistem i malo matematike.

Testni sistem

Test sistem :: Hardware
Platforma

ABIT AN8 SLI

Procesor

AMD Opteron 146@3.0GHz

Memorija

2 x 1GB SuperTalent

Grafičke kartice

Sapphire X1650 Pro

Driveri: 6.8 mod

nVidia 7600GS

Driveri : ForceWare 91.47

Muzička kartica

Integrirana
Kontroler

Integrirani nForce4 Ultra

Hard disk(ovi)

Hitachi 160GB SATA

DVD-ROM

Plextor PX7-40A


Testni sistem :: Software
OS

Windows XP Professional

Service Pack SP2
Chipset datoteke

ForceWare v6.86

DirectX verzija 9.0c
3DMark06 v1.0.2, default
X3 Reunion standard benchmark, max quality
FarCry v 1.4, River bench
F.E.A.R. v 1.07 standard benchmark, soft shadows off, max details
Call of duty 2 v 1.3, custom PCE benchmark, max details
Half Life 2

Loast Coast, max details

Serious Sam 2 v 2.046b Grendale demo, all max
Quake 4 v 1.2, HOC bench, high quality
Prey Guru3D demo, highest level

Testna platforma je standardna - 2GB radne memorije i AMD Opteron na 3.0Ghz čine i više nego dovoljnu kombinaciju za ponuđene grafičke kartice. Testove smo obavili na dvije standardne rezolucije (1024x768 i 1280x1024) u prvom prolazu bez naprednih algoritama, a u drugoj rundi smo dodali malo gasa i postavili 2 x Anti-aliasing 8 x Atistropic filtering, da ne prođe baš sve lako i jednostavno. Softver se nije mijenjao u usporedbi s par zadnjih testova, osim reinkarnacije naslova FarCry u novoj 1.4 verziji pa smo i njega uvrstili u testni sistem da provjerimo što ima novoga.

3DMark06, X3 Reunion, Facry

3DMark06

1024x768
ATI Radeon X1650 PRO
3079
nVidia 7600 GS
2700
010002000300030
79
1280x1024
ATI Radeon X1650 PRO
2568
nVidia 7600 GS
2352
01000200025
68

Prvi na redu je neizbježni 3DMark koji odmah pokazuje minimalne razlike između dvije grafičke kartice, bez obzira na rezoluciju. ATI X1650 Pro je, strogo brojčano gledajući, nešto bolji ali je razlika dovoljno mala da je proglasimo zanemarivom.

X3 Reunion

1024x768
ATI Radeon X1650 PRO
53,83
ATI Radeon X1650 PRO 2xAA 8xAF
42,22
nVidia 7600 GS
49,2
nVidia 7600 GS 2xAA 8xAF
46,02
010203040505
3
1280x1024
ATI Radeon X1650 PRO
41,12
ATI Radeon X1650 PRO 2xAA 8xAF
30,75
nVidia 7600 GS
43,2
nVidia 7600 GS 2xAA 8xAF
38
0102030404
3

U X3 testu već vidimo u čemu X1650 Pro gubi snagu - upotreba AA i AF algoritama. Bez obzira na rezoluciju ove postavke donose značajnije niže brojke u odnosu na 7600GS model, no one su i dalje na solidnoj razini, pogotovo kod niže rezolucije.

FarCry

1024x768
ATI Radeon X1650 PRO
62,36
ATI Radeon X1650 PRO 2xAA 8xAF
38,31
nVidia 7600 GS
59,63
nVidia 7600 GS 2xAA 8xAF
36,31
01020304050606
2
1280x1024
ATI Radeon X1650 PRO
53,2
ATI Radeon X1650 PRO 2xAA 8xAF
27,41
nVidia 7600 GS
47,44
nVidia 7600 GS 2xAA 8xAF
25,4
010203040505
3

Stari, ali dobri FarCry još može pokazati zube grafičkim karticama iz ovog cjenovnog ranga. To vrijedi za oba modela pogotovo kada se upotrijebe napredne postavke, a one u višoj rezoluciji donose brojke koje ne možemo proglasiti dostatnima za ugodno igranje. Kod ovog naslova s ovim i sličnim modelima smo osuđeni ili na smanjenje rezolucije ili isključenje AA i AF algoritama.

F.E.A.R., Call of Duty 2, Half Life 2

F.E.A.R.

1024x768
ATI Radeon X1650 PRO
55
ATI Radeon X1650 PRO 2xAA 8xAF
43
nVidia 7600 GS
53
nVidia 7600 GS 2xAA 8xAF
37
010203040505
5
1280x960
ATI Radeon X1650 PRO
39
ATI Radeon X1650 PRO 2xAA 8xAF
31
nVidia 7600 GS
39
nVidia 7600 GS 2xAA 8xAF
28
01020303
9

Dobro izbalansiran i pokrpan F.E.A.R (trenutna verzija 1.07) pruža nešto bolju sliku nego prethodni naslov. Ova igra izgleda dobro i bez AA i AF postavki pa je viša rezolucija solidna opcija ako je želimo zaigrati s X1650 Pro modelom. Gužva opet nastaje pri pokušaju forsiranja jačih postavki tako da to ne preporučamo...

Call Of Duty 2

1024x768
ATI Radeon X1650 PRO
41,2
ATI Radeon X1650 PRO 2xAA 8xAF
28,9
nVidia 7600 GS
35,8
nVidia 7600 GS 2xAA 8xAF
25,3
0102030404
1
1280x1024
ATI Radeon X1650 PRO
28,2
ATI Radeon X1650 PRO 2xAA 8xAF
19,3
nVidia 7600 GS
24,3
nVidia 7600 GS 2xAA 8xAF
19,1
010202
8

Popularni mrežni lov švaba i saveznika je izvediv samo pri nižoj rezoluciji (u Direct X 9 modu, naravno). Napominjemo da su sve dostupne postavke u igri postavljenje na max vrijednosti, tako da je ovaj naslov moguće zaigrati i u višoj rezoluciji sa smanjenim postavkama.

Half Life 2

1024x768
ATI Radeon X1650 PRO
95,4
ATI Radeon X1650 PRO 2xAA 8xAF
52,9
nVidia 7600 GS
83,2
nVidia 7600 GS 2xAA 8xAF
63,5
01020304050607080909
5
1280x1024
ATI Radeon X1650 PRO
72,5
ATI Radeon X1650 PRO 2xAA 8xAF
36
nVidia 7600 GS
63,5
nVidia 7600 GS 2xAA 8xAF
45,1
0102030405060707
2

Zanimljivu situaciju nam donosi naslov tradicionalno naklonjen ATI taboru grafičkih kartica. U ovom slučaju nVidia izlazi kao pobjednik kada se uključe AA i AF, bez obzira na tradiciju. No, HL II je vrlo tolerantan što se hardvera tiče tako da je s oba modela grafičkih kartica tumaranje gradovima i obalama prilično lak posao.

Prey, Quake IV, Serious Sam 2

PREY

1024x768
ATI Radeon X1650 PRO
49,7
ATI Radeon X1650 PRO 2xAA 8xAF
36,2
nVidia 7600 GS
50,3
nVidia 7600 GS 2xAA 8xAF
38,2
0102030405
0
1280x1024
ATI Radeon X1650 PRO
33,4
ATI Radeon X1650 PRO 2xAA 8xAF
25
nVidia 7600 GS
34,4
nVidia 7600 GS 2xAA 8xAF
26,3
01020303
4

U Preyu ATI-jeva uzdanica pokazuje vrlo dobre rezultate, bez obzira na OpenGL gdje ima još dosta mjesta za poboljšanja. Niža rezolucija dopušta solidnu količinu AA i AF algoritama dok u višoj rezoluciji oni trebaju biti prilično strogo dozirani jer brojke ne praštaju.

Quake IV

1024x768
ATI Radeon X1650 PRO
37
ATI Radeon X1650 PRO 2xAA 8xAF
21,6
nVidia 7600 GS
48
nVidia 7600 GS 2xAA 8xAF
31,4
0102030404
8
1280x1024
ATI Radeon X1650 PRO
25
ATI Radeon X1650 PRO 2xAA 8xAF
14,9
nVidia 7600 GS
36,6
nVidia 7600 GS 2xAA 8xAF
23
01020303
6

Stariji naslov zasnovan na jednakom 3D engineu kao i Prey pokazuje više ljubavi prema 7600GS modelu pa on malo odmiče Kanađaninu. Bez obzira na ljubav, u ovom naslovu možete zaboraviti na naprednije postavke, to je jednostavno previše za ovaj cjenovni rang kartica.

Serious Sam 2

1024x768
ATI Radeon X1650 PRO
49,3
ATI Radeon X1650 PRO 2xAA 8xAF
22,7
nVidia 7600 GS
44,7
nVidia 7600 GS 2xAA 8xAF
29,3
0102030404
9
1280x1024
ATI Radeon X1650 PRO
36,1
ATI Radeon X1650 PRO 2xAA 8xAF
16
nVidia 7600 GS
35,4
nVidia 7600 GS 2xAA 8xAF
20,7
01020303
6

Na domaćem terenu među obezglavljenim luđacima obje kartice pružaju solidnu količinu zabave, ako ne forsiramo previše AA i AF algoritme. No, pri njihovoj upotrebi situacija se mijenja i zabava više nije zabavna...

Overclockanje i zagrijavanje

Naravno, na kraju balade probali smo i malo razraditi cijeli sistem pa smo se bacili na podizanje radnih taktova jezgre i memorije, popularni overclock. Kratak pogled na memoriju otkrio je Infineon HYB18H512321AF-13 čipove, a google je izbacio podatak o deklariranoj brzini od 750 Mhz. Tvornički taktovi našeg modela su 600 MHz za jezgru, odnosno 700 MHz za memoriju, dok to u stvarnosti izgleda malo drugačije. Naš model prije torture kuckao je na točno 587/693 MHz dok je nakon OC-a to izgledalo ovako:

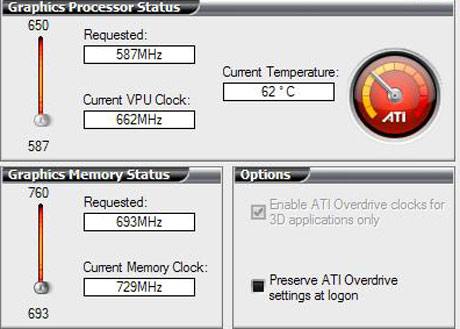

sapphire_x1650_pro_oc

Solidan OC

Jezgra je dobila boost s 587 MHz na 662 MHz što je vrlo dobar odmak, dok nas je memorija pomalo razočarala. Nije uspjela dosegnuti ni specificiranih 750 MHz, vjerojatno zbog oštrijih postavki u samom BIOS-u grafičke kartice. No, ni 729 MHz ne izgleda loša pa smo prihvatili to što imamo. Ponovili smo neke testove s podignutim radnim taktovima, na najvišoj rezoluciji s uključenim AA i AF algoritmima, a ovo su rezultati:

X1650Pro OC FarCry

1280x1024
ATI Radeon X1650 PRO 2xAA 8xAF OC
32,7
ATI Radeon X1650 PRO 2xAA 8xAF
27,41
01020303
3
X1650Pro OC FEAR

1280x960
ATI Radeon X1650 PRO 2xAA 8xAF OC
32
ATI Radeon X1650 PRO 2xAA 8xAF
31
01020303
2
X1650Pro OC HL II

1280x1024
ATI Radeon X1650 PRO 2xAA 8xAF OC
41
ATI Radeon X1650 PRO 2xAA 8xAF
36
0102030404
1
X1650Pro OC Prey

1280x1024
ATI Radeon X1650 PRO 2xAA 8xAF OC
26,9
ATI Radeon X1650 PRO 2xAA 8xAF
25
010202
7
X1650Pro OC Quake IV

1280x1024
ATI Radeon X1650 PRO 2xAA 8xAF OC
16,9
ATI Radeon X1650 PRO 2xAA 8xAF
14,9
0 510151
7

Klasična priča se opet ponavlja - neki naslovi se ne obaziru previše na povišenje radnih taktova dok drugi s veseljem prihvaćaju dodatno gorivo i pokazuju odobravanje u obliku viših brojeva. No, overclock ionako dosta korisnika radi zbog radnje same, a ne zbog rezultata. X1650 Pro model po tom pitanju može pružiti zabavnu situaciju, pogotovo ako uzmemo u obzir da neki modeli dolaze sa starijom DDR2 memorijom, ali na višem taktu i, koliko smo doznali na Internetu, imaju više tolerancije za podizanje takta.

Na kraju se moramo osvrnuti i na zagrijavanje X1650 Pro kartice, kao i na performanse samog hladnjaka i ventilatora. Overclock je osjetno povećao zagrijavanje (za cca 10-12°C) u odnosu na tvorničke taktove pa je najviša izmjerena temperatura iznosila 62°C, što je poprilično za ovu klasu. No, zato na račun ventilatora imamo samo riječi pohvale. Ako ne sitničarimo previše, možemo slobodno njegov rad proglasiti apsolutno bešumnim, bilo što drugo bi bilo nepravedno. Pogotovo ako se sjetimo ranih modela iz X1000 serije...

Zaključak (conclusion)

Jesensko osvježenje iz Kanade nije donijelo velike tehnološke promjene, no njih nismo ni očekivali. Smanjenje proizvodnog procesa i dodatno dotjerivanje postojećih modela u ponudi je i bilo očekivano, tržište je već duže vrijeme u laganoj stagnaciji, nakon brze i poprilično iznenadne zamjene X1800 modela za X1900 seriju. DirectX 10 je sve više tema koja zaokuplja računalnu zajednicu, pogotovo se s zanimanjem prate vijesti o hardveru koji je kompatibilan s ovim novim API-em. Do tog datuma ima još dosta vremena i on za sada ne zaslužuje previše obaziranja korisnika koji su u potrazi za grafičkom karticom iz ove ili niže kategorije.

A niža srednja kategorija ima što ponuditi, pogotovo s ovim osvježenjem iz ATI-a. Manji proizvodni proces donio je niže zagrijavanje i kulturniji (tiši) rad rashladnog sistema, a solidna tehnologija ispod njega sposobna je uhvatiti se u koštac sa svim naslovima, ako pri tome ne pretjerujemo s postavkama. Kao dobar potez ne smijemo zaboraviti na DaVinci code, dodatak bundleu kojeg treba cijeni ako uzmemo u obzir da dolazi iz inače škrtog Sapphirea. I za kraj, X1650 Pro grafičku karticu bez ustezanja možemo proglasiti dobrom kupnjom u svom cjenovnom rangu i bezrezervno je preporučiti ako ste u jesenskoj obnovi računala

Conclusion in english

Autumn product refresh from Canadian GPU manufacturer did not bring big technological changes on the market. Reduction of manufacturing process and small improvements of models which we already know very well are things which we expected to happen. Market is currently somewhat sluggish after swift and pretty suprising replacement of Radeon X1800 series with X1900 series. These day DirectX 10 is becoming hotter and hotter topic in hardware enthusiasts community, especially regarding hardware that supports this new API. On the other hand, for users who are aiming for graphics cards from low-end or mainstream market segment, DirectX 10 should not yet receive so much attention.

As we have seen in this article, cheaper graphics cards like Sapphire Radeon X1650 PRO can really offer a nice bang for buck. New finer manufacturing process brought lower power consumption and in the same time, lower noise generated by cooling system. Performance wise this card is pretty good, tackling challenges from all modern gaming titles, of course, if we don't go overboard with details or resolution. One more good move which we can not forget is bundled game Da Vinci Code, especially if we know that Sapphire is usually pretty selfish company in terms of bundled goodies. All in all, Sapphire Radeon X1650 PRO is a pretty fine card considering its market niche and a fine choice if you are searching for a cheaper card for your autumn computer upgrade.
