Scythe Setsugen 2 VGA hladnjak
Datum objave 17.11.2010 - Krešimir Matanović
Opis
Opis
Setsugen 2 je nasljednik prvoga Setsugena od kojega se dosta fizički razlikuje. Prvi je model bazu imao okrenutu prema ventilatoru pa je on bio orijentiran prema PCB-u matične ploče. Tim je dizajnom donio podjeljena mišljenja onih koju su ga testirali. GPU je hladio uspješno, no u većini slučajeva nije dobro ohladio VRM grafičke kartice koji se dosta pregrijavao. Setsugen 2 ili SCVSG-2000 je sada tu kako bi riješio taj problem, pravilnijom orijentacijom svog 120 milimetarskog ventilatora. Setsugen 2 dolazi u tipočno Scytheovski šarenom pakiranju na kojemu je ponekad vrlo teško razaznati natpise. Sve, osim donje stranice poslužile su kao informativni paneli za kupce. Oni strpljiviji koji se i odluče saznati nešto iz gomile informacija i na gomili jezika vidjeti će kako je ovo vrlo univerzalan proizvod koji je moguće montirati na mnoštvo grafičkih kartica.

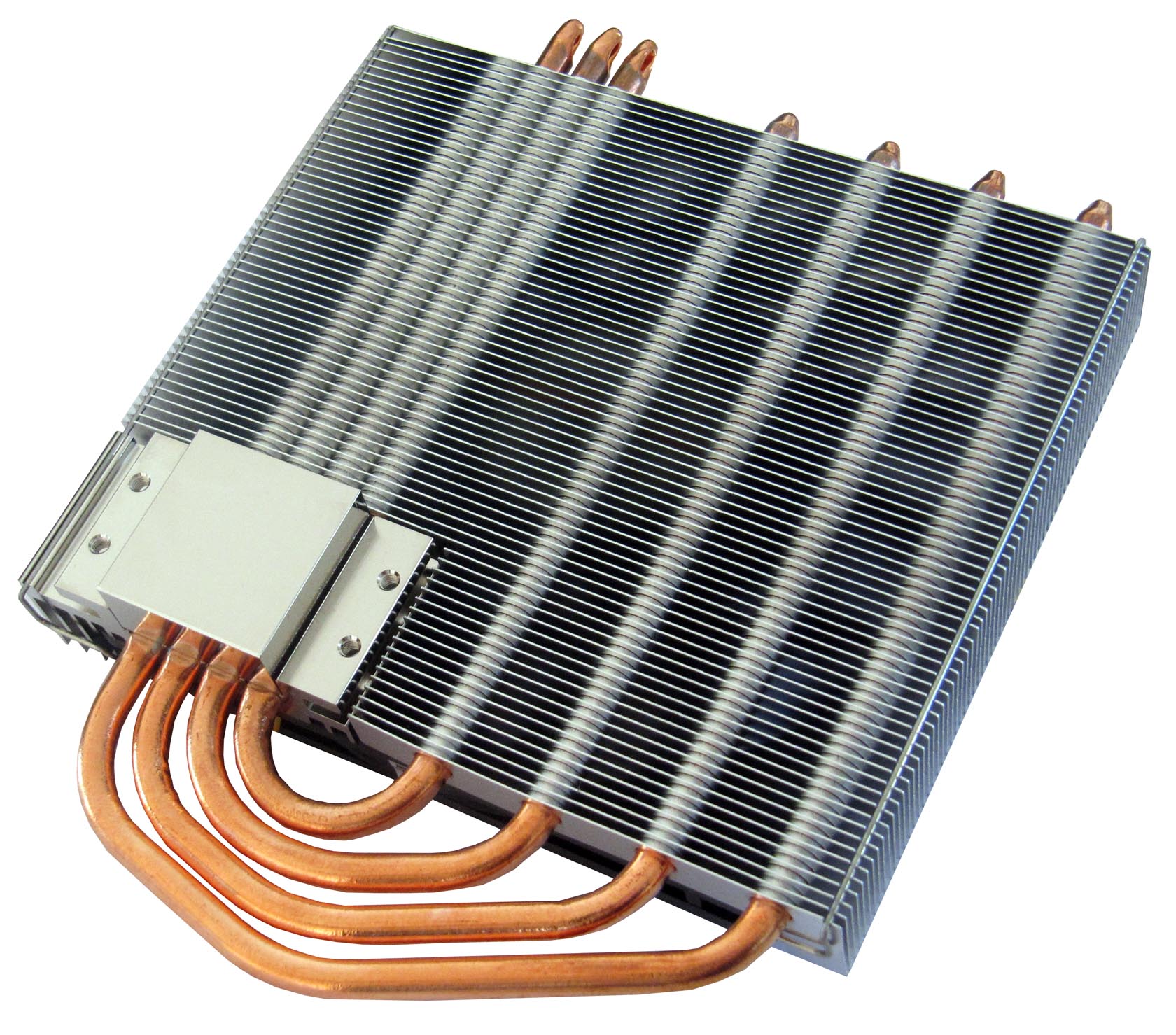

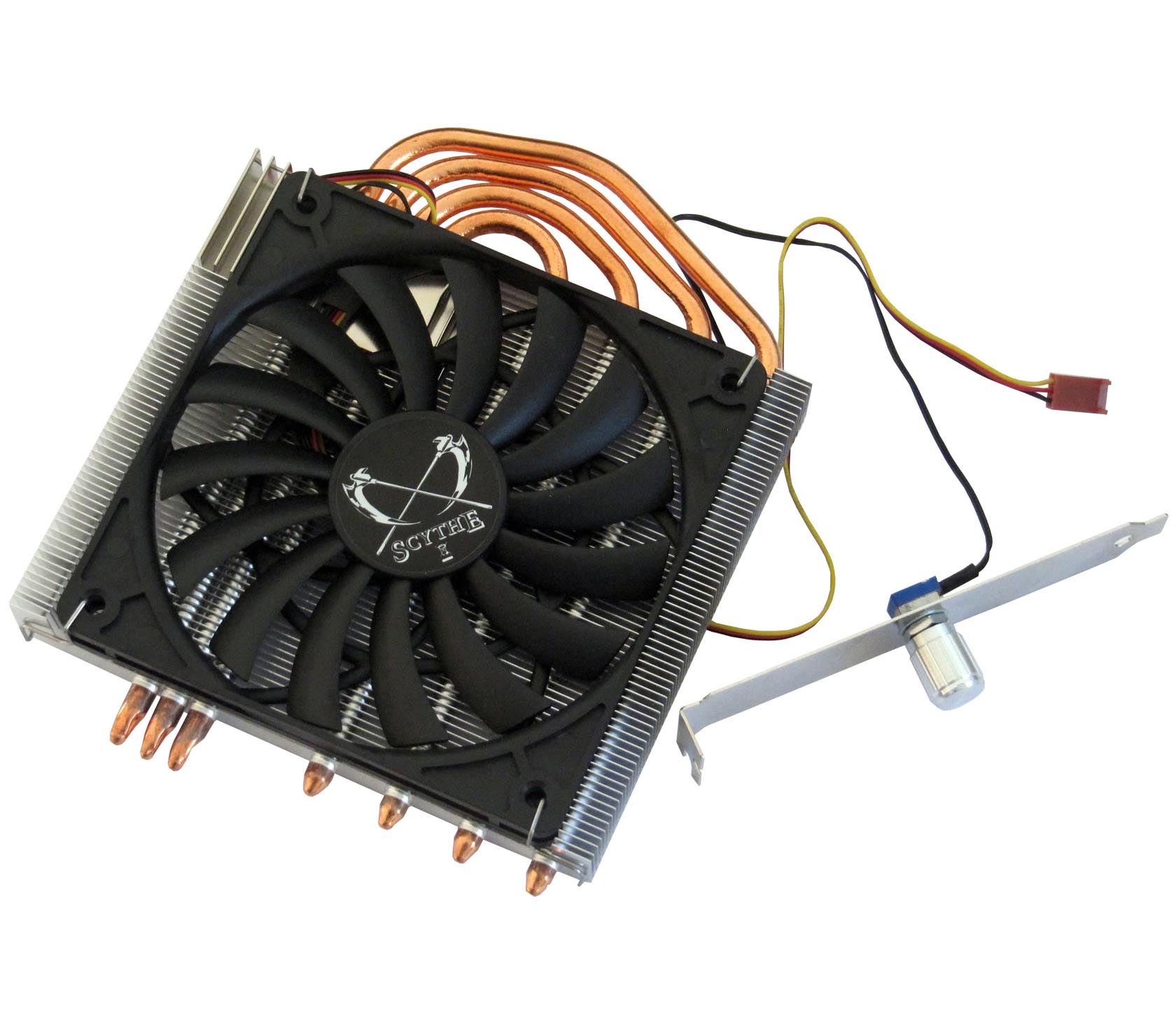

Svojim neobičnim plosnatim dizajnom Setsugen 2 ne ostavlja dojam tipičnog VGA hladnjaka. No ipak, on je upravo to. Gornjom stranom hladnjaka dominira veliki i tanki 120 x 120 x 12 mm ventilator koji dolazi sa kontrolom broja okretaja. Potenciometrom montiranim na bracket reguliramo njegovu vrtnju između 800 i 2000 okretaja u minuti. Pri tome, ventilator proizvodi buku između deklariranih 19.53 i 33.67dbA, te protok zraka od 19.40 do 45.47 CFM-a. Ventilator je pomoću tro pinskog konektora potrebno spojiti na odgovarajući konektor na matičnoj ploči. Tijelo hladnjaka je kombinacija glatke poniklane bakrene jezgre koja sjeda na GPU (ujedno služi i za montiranje nosača), te četiri bakrene cijevi koje iz baze ulaze u 68 tankih aluminijskih listova koji čine razmjerno veliku disipacijsku površinu. Disipaciju topline iz aluminijskih listova naravno vrši ventilator, koji zrak uvlači sa gornje strane te ga upuhuje u hladnjak i dalje prema PCB-u grafičke kartice, te komponentama koje se na njemu nalaze (VRM sklop). Ukupne dimenzije hladnjaka su 176 x 139 x 33 mm, a masa mu je 435 grama.
Uz hladnjak će te u pakiranju dobiti i odgovarajući mehanizam za montažu na veliki broj grafičkih kartica. S obzirom da se Scythe oko toga potrudio, red je da pobrojimo na koje sve to kartice možemo montirati Setsugen 2.
Sa AMD/ATI strane podržane su:
- HD5870/5850/5830/5770/5750
- HD4890/4870/4850/4830/4770
- HD3870/3850/3650
- HD2900XT/2600
- X1950/1900/1800/1650/1600/1300
- Sve Radeon Xxxx i 9xxx (osim 9550 i 9600)
Sa Nvidijine strane podržane su:
- GTX470/465/285/280/275 i GTS250
- 9800GTX+/9800GTX/9800GT/9600GSO/9600GT
- 8800 (G80)/8800GT(G92)/8800GTS(G92)/8600/8500
- 7900/7800/7600/7300/6800/6600 (osim 6600 AGP)
- FX5900

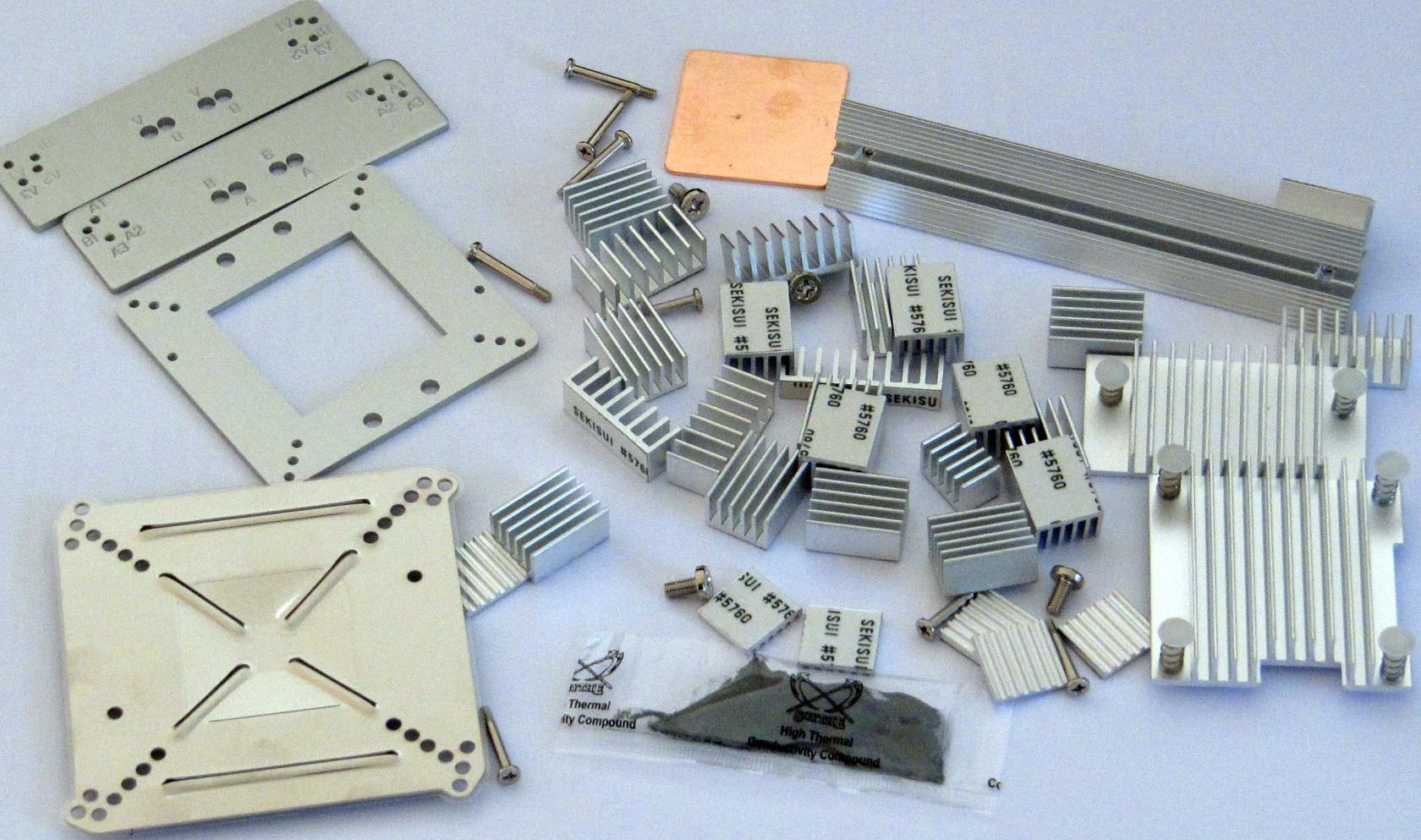

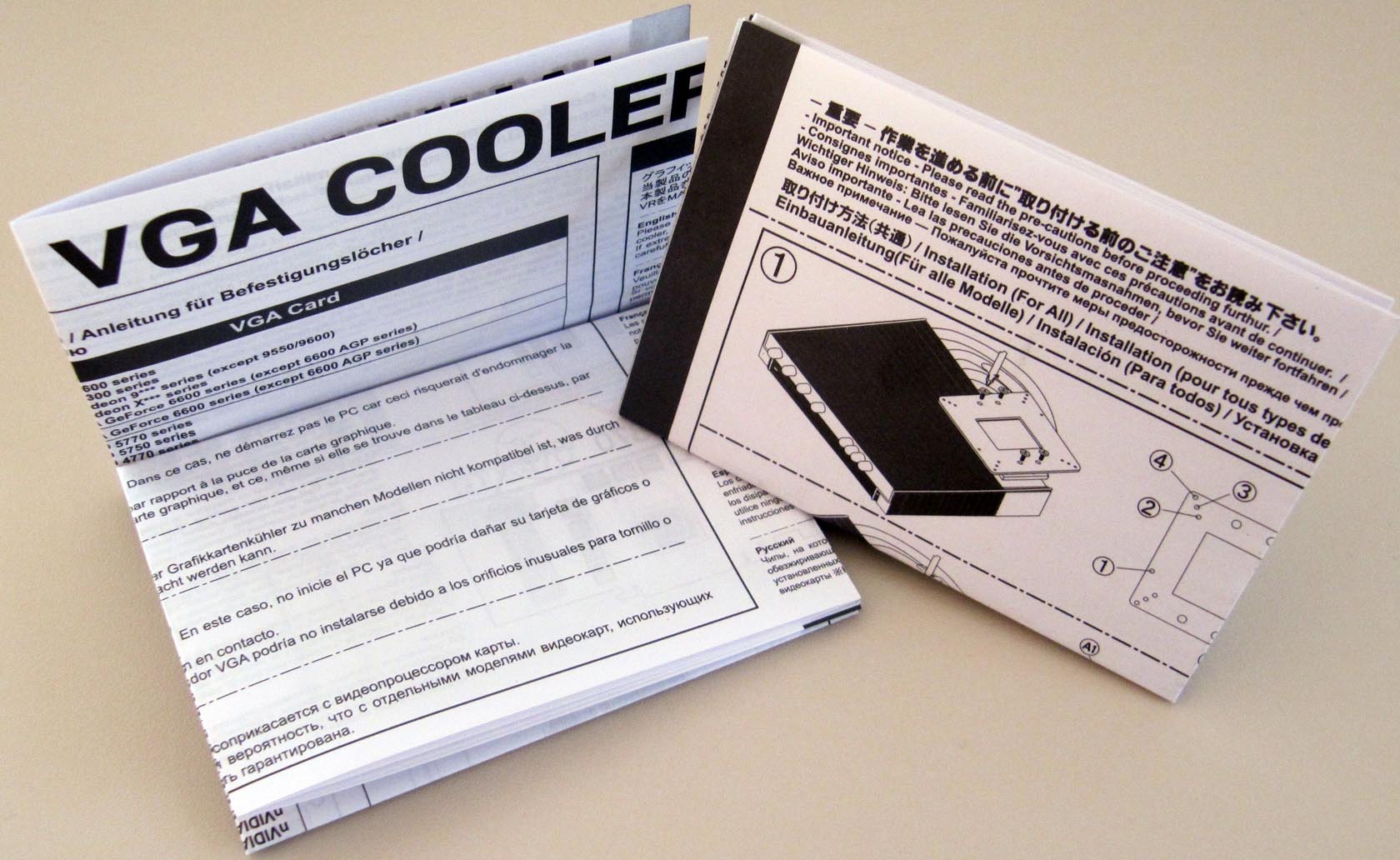

Impresivan popis, nema što. Kako bi ih uspješno montirali na sve ove kartice uz ipak malo nejasne upute, tu su i dva različita seta pločica koje montiramo na bazu, dva različita seta vijaka (duži i kraći) te donja pričvrsna ploča. Za VRM elemente i memorijske čipove Scythe je priložio i čitavu silu aluminijskih heatsinka različitih veličina. Dugo bi trebalo da sve pobrojimo, no sve je na broju. Uz to, tu je i termalna pasta, te bakrena pločica koju koristimo u slučaju da je GPU niži od okolne zaštite.

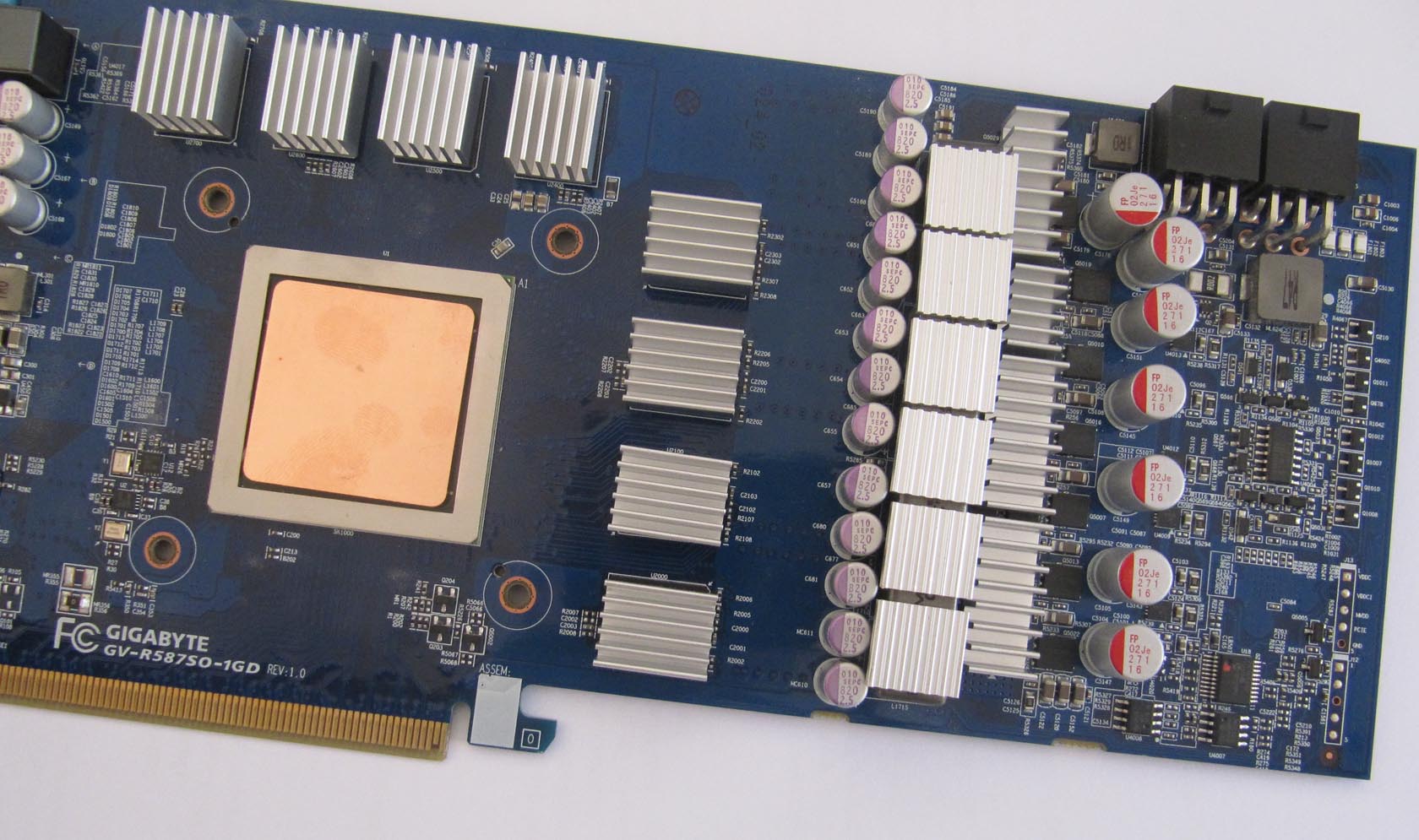

Ovako je uzgledala naša Gigabyte HD5870 SuperOverclock kartica prije montaže hladnjaka. Na vitalne smo dijelove zalijepili samoljepljive aluminijske heatsinkove. S obzirom da ovo nije referentna ATI kartica, veliki VRM aluminijski heatsink je ostao neiskorišten. Bakrenu smo pločicu stavili samo za potrebe slikanja. GPU na ovoj kartici lagano strši iznad zaštite pa ona niej potrebna.

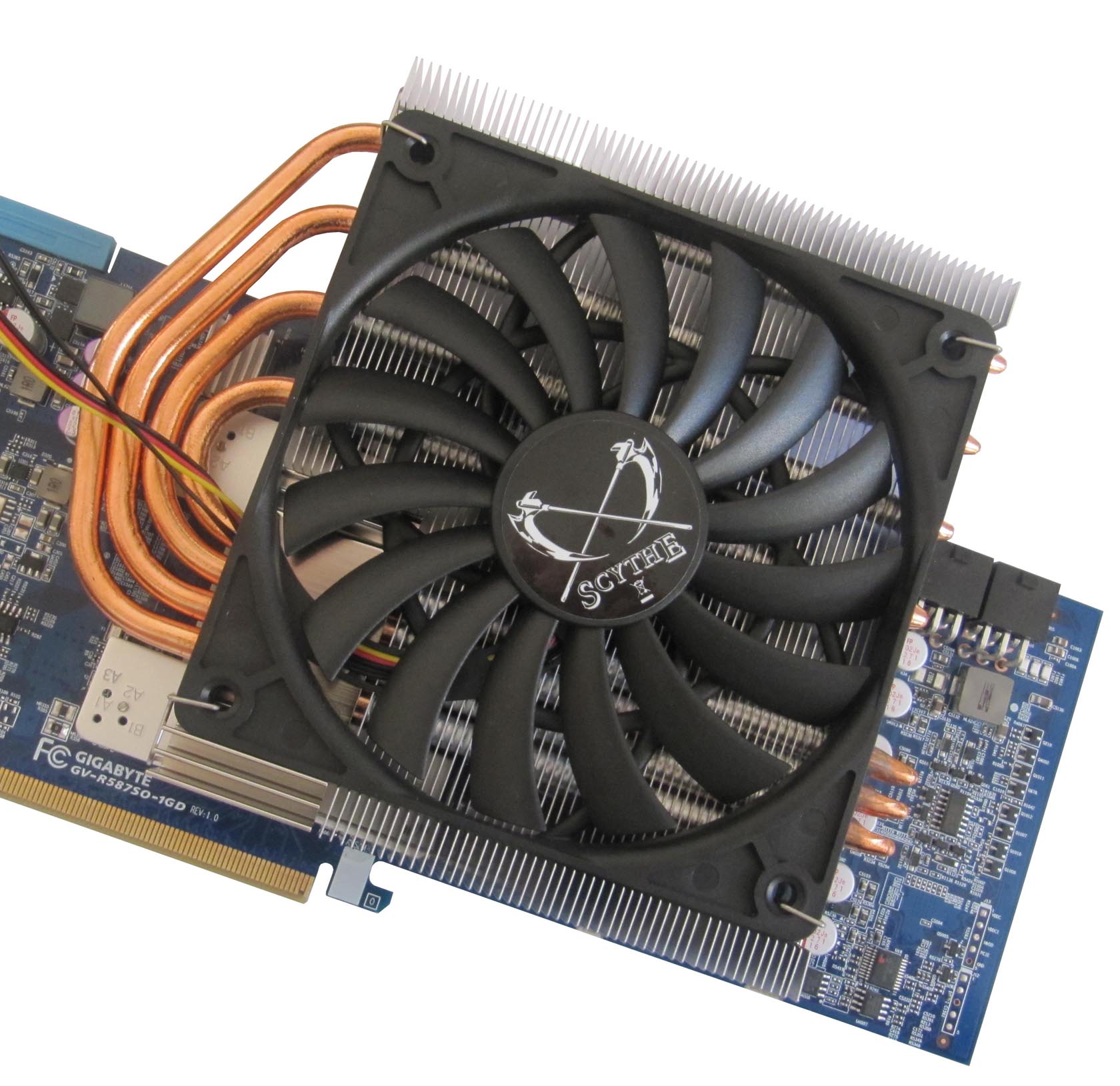

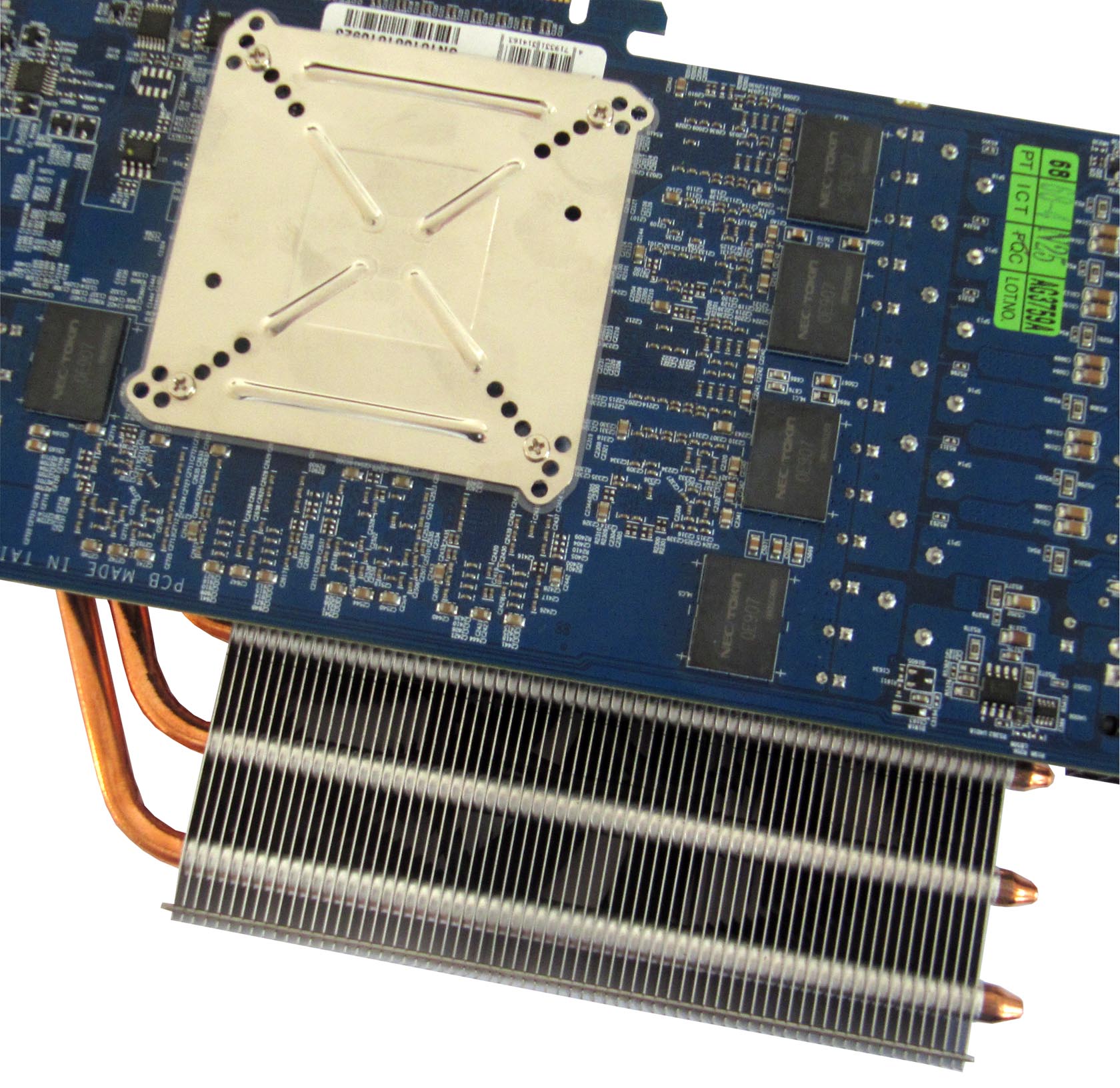

Kao što vidimo sa slike hladnjak se lijepo smjestio na grafičku karticu, a ventilator je dovoljno širok da zahvati i VRM. Hladnjak iznad grafičke kartice strši malo preko 4.5 centimetra pa na to trebamo paziti prilikom ugradnje u kućište. Sa stražnje strane vidimo univerzalnu donju pločicu, koja ima gumeni odstojnik dovoljne debljine pa niti jednim svojim dijelom ne dira karticu niti komponente na njoj. Da slučajno dira, dobro je znati kako je na tu stranu pstavljen i plastični izolator. Sama montaža hladnjaka na karticu nije baš jednostavna i potrebno se malo pomučiti kako bi sve sjelo na svoje mjesto. Kod ATI kartica je potrebno pažljivo pritezati vijke i ravnomjerno raspoređivati silu kako baza ne bi oštetila "goli" GPU koji je još k tome i zarotiran za 90°u odnosu na nju. Montaži ćemo dakle pribilježiti mali minus, a vrijeme je došlo da vidimo kakve performanse ima Setsugen.
