Seasonic nam je na test poslao najjači model iz svoje nove FOCUS Plus serije napajanja. Napajanja definiraju manje dimenzije, potpuno modularan dizajn, efikasnost u 80PLUS Gold standardu, te kvalitetna izrada koja podrazumijeva i korištenje Japanskih kondenzatora u svim dijelovima napajanja. Na test smo dobili najjači 850 W model, a precizna i detaljna mjerenja su napravljena u ITElektronici.

S obzirom na to, da su ih u zadnje vrijeme optuživali kako šalju cherry picked napajanja na recenziju, Seasonic je odlučio svim recenzentima poslati napajanja kupljena preko e-tailera pa je tako nama stiglo ravno s Amazona. Vrijedi napomenuti kako je Focus Gold nova serija i kako se u njoj nalaze četiri modela – 550, 650, 750 i 850 W. Riječ je o seriji koja je vrlo konkurentna na tržištu, a i dalje donosi sve poznate Seasonicove kvalitete – desetgodišnje jamstvo, kvalitetne komponente, “zategnutu” regulaciju napona i hibridnu kontrolu ventilatora, a sve u kompaktnom pakiranju. Osim Gold serije, Seasonic ima i Focus Plus Platinum seriju koja je nešto skuplja, a raspon snaga je također od 550 do 850 W.

seasonic_focus_gold_850_3

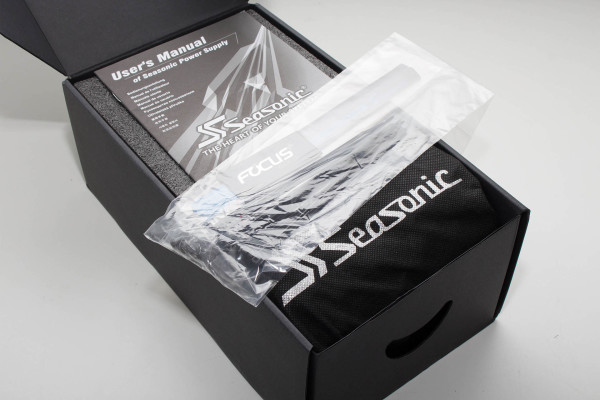

Unutar se mekog vanjskog kartonskog omotača, nalazi tvrđa kutija u kojoj je napajanje smješteno u debelu stiro-pjenu i omotano je u zaštitu. Kabeli su smješteni u najlonske vrećice i zajedno u jednu čvršću crnu vrećicu. Uz napajanje i kabele dolaze i Velcro vezice, plastične vezice, vijci i naljepnica za kućište. Pakiranje se u malo detalja dakle razlikuje od PRIME serije, što nije često slučaj kod drugih proizvođača i njihovih serija napajanja. Seasonic se ovdje drži visokog standarda.

seasonic_focus_gold_850_4

Kabeli su kao što smo rekli u zasebnim najlonskim vrećicama i onda su još dodatno smješteni u crnu platnenu vrećicu. Glavni su kabeli opleteni (ATX, EPS, PCIe) te imaju kondenzatore za smanjenje ripple-a, dok su sekundarni (SATA, MOLEX) flat tipa. Napajanje je potpuno modularno i svi kabeli se moraju na njega spojiti. Kao što ćemo iz popisa vidjeti svi su odgovarajućih dužina i za veća mid-tower kućišta.

Popis kabela:

  • 1x kabel dužine 610 milimetara s 20+4-pinskim ATX konektorom
  • 2x kabela dužine 650 milimetara s 4+4-pinskim CPU (EPS) konektorima
  • 3x kabela dužine 680 + 80 milimetara s po dva 6+2-pinska PCIe konektora (ukupno 6x konektora za grafičke kartice)
  • 1x kabel dužine 350 + 120 milimetara s dva Molex konektora
  • 1x kabel dužine 450 + 120 + 120 milimetara s tri Molex konektora
  • 1x kabel dužine 460 + 120 milimetara s dva SATA konektora
  • 2x kabela džine 460 + 120 + 120 + 120 milimetara s četiri SATA konektora
  • 1x adapter dužine 105 milimetara s Molex to FDD konektorom
  • 1x mrežni kabel sa Schuko utikačem

seasonic_focus_gold_850_5

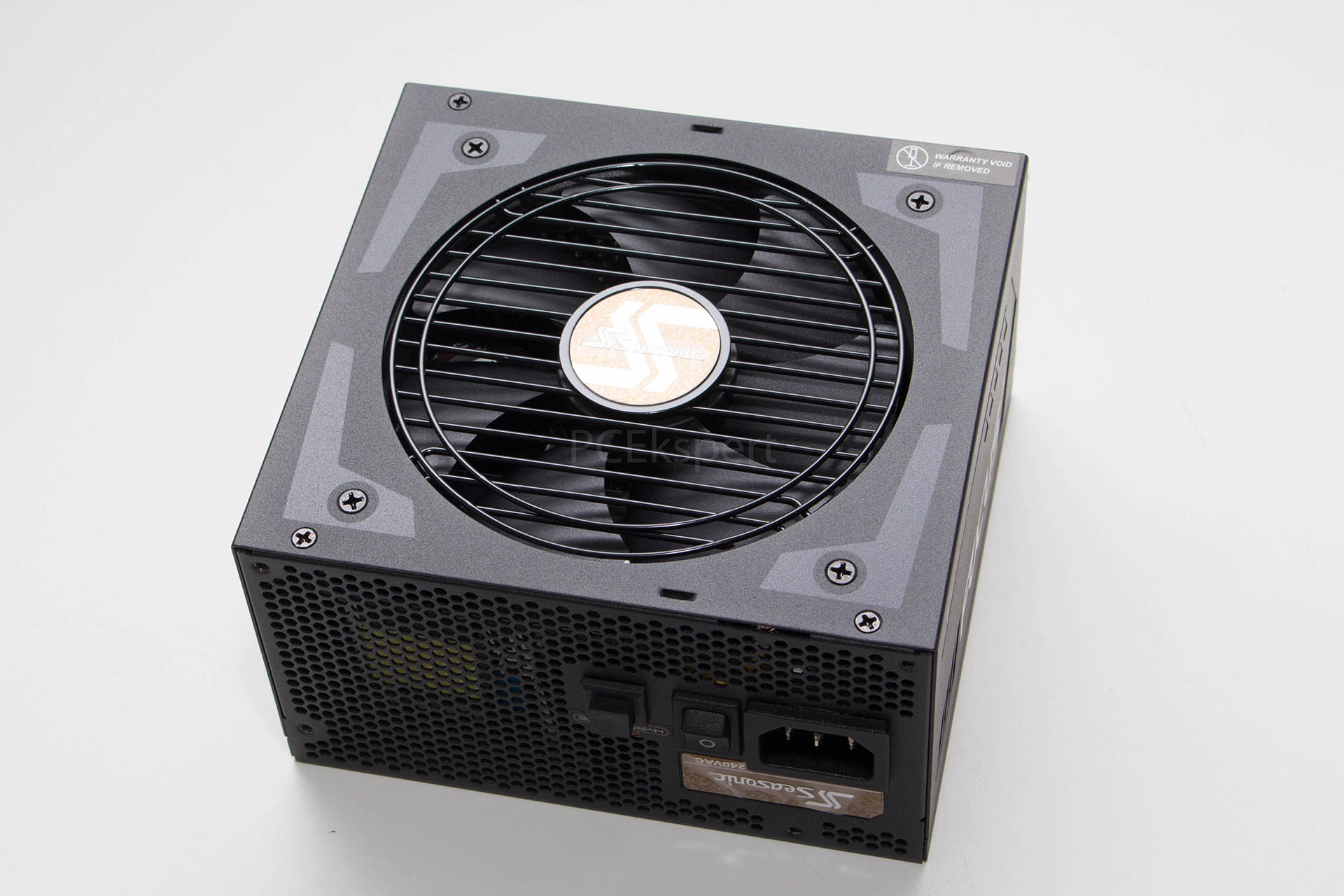

Zanimljivost ovoga napajanja je gustoća snage po kubnom milimetru, tj. koliko je Seasonic uspio “izvući” Watta iz zapremine ove čelične kutijice. Napajanje je dimenzija 150 x 140 x 86 milimetara i time je pogodno i za ugradnju u manja, skučenija kućišta. Komponente hladi jedan 120-milimetarski Fluid Dynamic Bearing ventilator s Hybrid Silent kontrolom. Seasonic se potrudio pa je dodao i malene dizajnerske elemente koji malo podižu Focusa iz mase. Tako nalazimo sivo bojane elemente oko vijaka na strani ventilatora, te reljefne bočne površine. Na stražnjoj se strani nalazi tipka za uključivanje i isključivanje hibridnog rada ventilatora, glavna napojna sklopka i utičnica za mrežni kabel.

seasonic_focus_gold_850_6

Napajanje zadovoljava 80Plus Gold certifikat efikasnosti, što garantira 87 %, 90 % i 87 % efikasnost pri 20 %, 50 % i 100 % opterećenja. Napajanje je napravljeno po Intel ATX 12V standardu, a ima OPP, OVP, UVP, OCP, OTP i SCP zaštite. Ulazni napon može varirati od 100 do 240 V (12 A do 6 A i 50 do 60 Hz). Prema specifikaciji, maksimum koji može dati na jednom +12 V vodu je 840 W (70 A), dok na nižim +3.3 i 5 V vodovima daje ukupno 100 W snage (20 A). Ukupna kontinuirana snaga koju je u stanju isporučiti je 850 W. Radna temperatura je od 0 do 50°C, a MTBF pri 25°C je 100.000 sati (ne računajući ventilator).

seasonic_focus_gold_850_7

Konektori na prednjoj strani su jasno plastični, logično su raspoređeni a kabeli u njih ulaze lako. Kompaktne dimenzije i dubina ovog napajanja od samo 140 milimetara jamče mogućnost ugradnje u manja kućišta, a pri tome je dobro i da su svi kabeli modularni radi jednostavnijeg menadžmenta. Uz to, lakše ih je i organizirati jer su svi opleteni ili flat tipa, unatoč činjenici da se opleteni ne smiju svijati zbog ugrađenih kondenzatora kod konektora.

seasonic_focus_gold_850_8

Ventilator je promjera 120 milimetara, ima FDB ovješenje i vrlo je tih u radu. Zapravo je gotovo nečujan sve dok napajanje nije bilo na 100% opterećenja, kada je postao malo bučniji iz razumljivih razloga. U praksi ipak ne bi trebalo dolaziti do 100% opterećenja pa neće biti ni problema s bukom. Uz to, tu je i Hybrid Silent kontrola koja nudi tri načina rada – Fanless Mode, Silent Mode i Cooling Mode. Prvi je do 30% opterećenja, drugi do 50%, a treći iznad 50% s tim da maksimalnu brzinu ventilator postiže tek pri 100% opterećenja. Za kontrolu načina rada nam služi tipka na stražnjoj strani koja kada je pritisnuta omogućuje rad u silent/cooling modu (ventilator se uvijek vrti), a kada nije i u fanless modu.

seasonic_focus_gold_850_9 seasonic_focus_gold_850_10

seasonic_focus_gold_850_11 seasonic_focus_gold_850_12

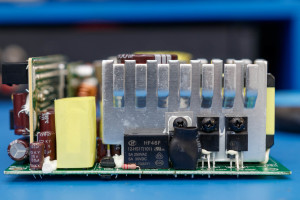

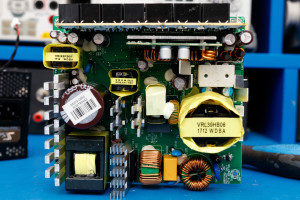

Osim kvalitetnih komponenata i kvalitetne izrade, Seasonic se hvali i cable-free dizajnim spojeva između tiskanih pločica. Spojevi su izvedeni kao i kod PRIME modela bakrenim pločicama. Ovo smanjuje moguće greške u proizvodnji i poboljšava kvalitetu izlazne snage. Platfoma je DC-DC tipa, što znači kako su sekundarni vodovi izvedeni iz +12V voda.

seasonic_focus_gold_850_13 seasonic_focus_gold_850_14

seasonic_focus_gold_850_15 seasonic_focus_gold_850_16

Većina lemova na stražnjoj strani tiskane pločice izgleda odlično, no našli smo i par greškica koje jasno pokazuju kako je ovo malo jeftinija serija i nije na razini PRIME serije. Sve su komponente na visokoj razini kvalitete, kondenzatori su japanski, Chemi-Conovi.

seasonic_focus_gold_850_17 seasonic_focus_gold_850_18

seasonic_focus_gold_850_19 seasonic_focus_gold_850_20

PWM kontroler je CM6901, PFC je CM6500 (s dva 5R190CE elementa), a zaštitni IC je Weltrendov 7527. Za switching su zadužena četiri GPT13N50DG MOSFET-a. Sve u svemu, kvaliteta kakva i priliči Seasonicu. Idemo sad vidjeti što kažu mjerenja.
