Kao i do sada mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

seasonic_focus_gold_850_25

Maksimalni ripple na 12 V izvodu je bio solidnih 29.1 mV.

seasonic_focus_gold_850_27

Na +5 V vodu je ripple 19.23 mV, uz maksimum na 21.1 mV što je također solidno.

seasonic_focus_gold_850_28

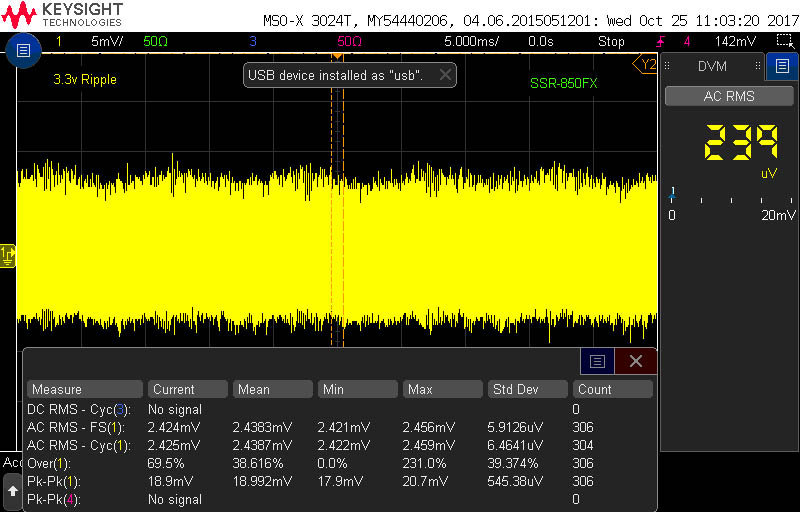

Ripple na +3 V vodu je gotovo identičan kao i na +5 V vodu – srednji 18.99, a maksimalni 20.7 mV što je jasno dobar rezultat.

seasonic_focus_gold_850_29

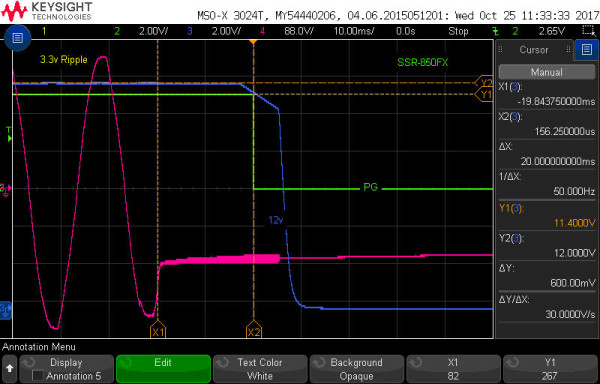

Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Vrijeme od skoro 20 milisekundi je solidna vrijednost, i oko 4 milisekunde iznad onoga što propisuje ATX standard.

seasonic_focus_gold_850_30

Rise up (turn on) time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12 V na izlazu. Za to je bilo potrebno odličnih 9.5 milisekundi.
