Seasonic je ove godine po prvi put s PRIME serijom napajanja ušao u Titanium segment efikasnosti. Modeli koje su predstavili početkom ljeta su bili 650 i 750 W, a u kolovozu je konačno na red došao i 850 W model kakav danas imamo na testu. Ovu zvijer od napajanja smo po primitku poslikali i odmah poslali stručnjacima iz Riječke ITElektronike na testiranje i analizu. 850 W Titanium je potpuno nova platforma za Seasonic, dolazi s nekim zanimljivim inženjerskim rješenjima, napravljeno je na Tajvanu, potpuno je modularno te dolazi s desetgodišnjim jamstvom.
Osim Prime Titanium serije, kojoj će se priključiti i 600 W Fanless model, tu su i Prime Platinum i Prime Gold s 850, 1000 i 1200W modelima. 80Plus Titanium certifikat govori o efikasnosti napajanja koja je u svim slučajevima iznad 90%. Pri 10% opterećenja to treba iznositi 90%, pri 20% je to 94%, pri 50% je 96% i pri 100% je opet 94%, a sve naravno na 230V mreži.
Seasonic se kod ovoga napajanja osim velikom efikasnošću, hvali i s odličnom regulacijom napona, niskim ripple-om, visokim Hold-Up vremenom od preko 30 ms, hibridnom kontrolom rada FDB ventilatora te internom strukturom u kojoj nema kabela koji povezuju PCB-e nego su kontaktu bakreni.
Punog imena SSR-850TD, napajanje dolazi u prigodno dizajniranoj mekoj kutiji koja naglašava njegov Titanium naziv, a unutar se nalazi crna tvrda kutija koja štiti svoj sadržaj. Osim vrećice u kojoj su knjižice i uputstva, tu nalazimo zasebnu kutiju u kojoj su kabeli, te ispod debele stiro-pjene u satenskoj vrećici skriveno samo napajanje.
U zasebnoj se plastičnoj vrećici nalaze korisničke upute, naljepnica, vodič za brzu instalaciju, plastične vezice, velcro vezice, vijci i gumirana naljepnica za kućište. Izbor kabela je vrlo bogat kako i dolikuje jednom premium proizvodu, a svi su flat tipa i dovoljno dugački (jedino je kabel s 24 pinskim konektorom upleten):
- jedan kabel s 20/24 pinskim konektorom dužine 610 mm
- dva kabela s po dva 4/8 pinska EPS konektora dužine 650 mm
- šest kabela s po dva 6/8 pinskim PCIe Power konektorima dužine 650 mm
- dva kabela s po četiri SATA konektora dužine 450 + 120 + 120 + 120 mm
- jedan kabel s dva SATA konektora dužine 350 + 120 mm
- jedan kabel s tri Molex konektora dužine 450 + 120 + 120 mm
- jedan kabel s dva Molex konektora dužine 350 + 120 mm
- jedan adapter Molex to Floppy konektorom dužine 101 mm
- jedan kabel napajanja strujom iz mreže (Schuko)
Premium osjećaj osim visoke efikasnosti ostavlja jasno i kućište napajanja koje je i kvalitetno i zanimljivo dizajnirano. Posebno zanimljiva je rešetka ventilatora koja je napravljena iz dva dijela, a tu su i natpisi te ventilacijske rupe na bokovima. Napajanje je dimenzija 170 x 150 x 86 mm, te je izvedeno u Intel ATX 12V form factoru.
Na ulaz je moguće dovesti napon od 100 do 240 V, struje 11 A i 5.5 A, te frekvencije 50 i 60 Hz. Donosi Aktivni PFC F3, čitav niz zaštita - OPP, OVP, UVP, OCP, OTP, SCP te sigurnosnih i ekoloških normi. Očekivani je životni vijek 70.000 sati pri 40°C, a radna temperatura je od 0°C do 50°C. Deklarirano hold-up vrijeme je preko 30 ms, a MTBF je 150.000 sati (pri 25°C, s izuzetim ventilatorom).
Napajanje ima jedan moćni +12V vod maksimalne struje 70 A i snage 840 W. +3.3V i +5V vodovi su maksimalne struje 20 A i snage 100 W svaki, a ukupna kontinuirana snaga koju daje napajanje je 850 W. Na stražnjoj se strani nalaze konektori grupirani u tri polja - CPU/PCI-E, M/B i Peripheral.
Unutrašnjost, tj. platforma napajanja je vrlo čista i pregledna (DC-DC), s tek jednim kabelom koji prolazi njome - onim za prekidač hibridnog rada ventilatora. Sve su tiskane pločice povezane jedna s drugom putem bakrenih kontakata (Zero PCB Cabling), hladnjaci su kao što vidimo dovoljno masivni, na kvalitetnim se komponentama nije štedjelo, a Seasonic je na primaru koristio Chemi-conove elektrolite (105°C, ukupno 1100 uF), dok su polimeri miješani Nichiconovi i Chemi Conovi. Ventilator je promjera 135 mm, proizvođač je Hong Hua sa Fluid Dynamic Bearing ovješenjem. U radu je iznimno tih, čak i pri maksimalnim opterećenjima.
Kvaliteta lemova je uzorna, uz tek poneki ručni lem koji izgleda malo neuredno. Općenito, napajanje je izvedeno vrlo kvalitetno, korištene su vrlo kvalitetne komponente a njegove će performanse u testovima to i potvrditi.
Kao i do sada mjerenja su napravljena u laboratorijima
ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC
loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC
loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o
shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).
Maksimalni ripple na 12v izvodu je bio odličnih 13.6 mV što je i očekivano od ovako moćne platforme.
+3.3 V vod bilježi ripple od izvrsnih 4.8 mV, dok je onaj na +5 V vodu također izvrsnih 4.7 mV.

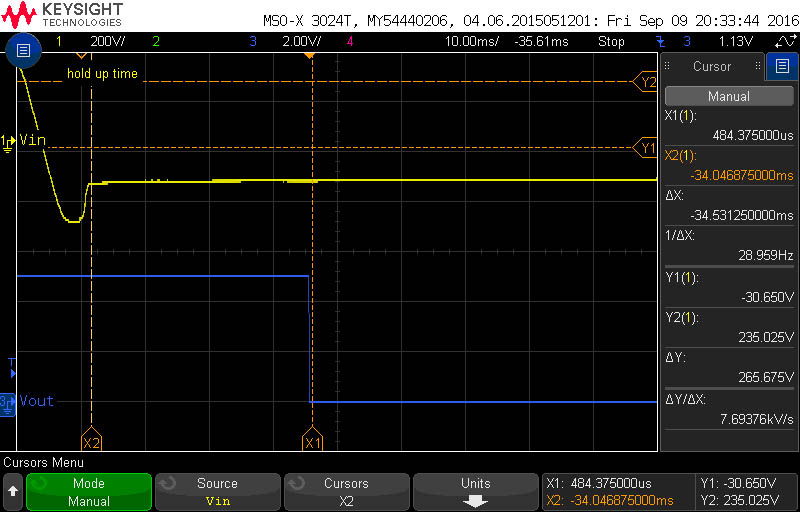

Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Obećano hold-up vrijeme od 30 ms je kao što vidimo premašeno sa 34 ms, što za posljedicu ima visoku struju punjenja kondenzatora pri inicijalnom paljenju napajanja - 78.5 A (in-rush current).
Rise up (turn on) time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12v na izlazu – vrijednost je izvrsnih 10.47 ms.

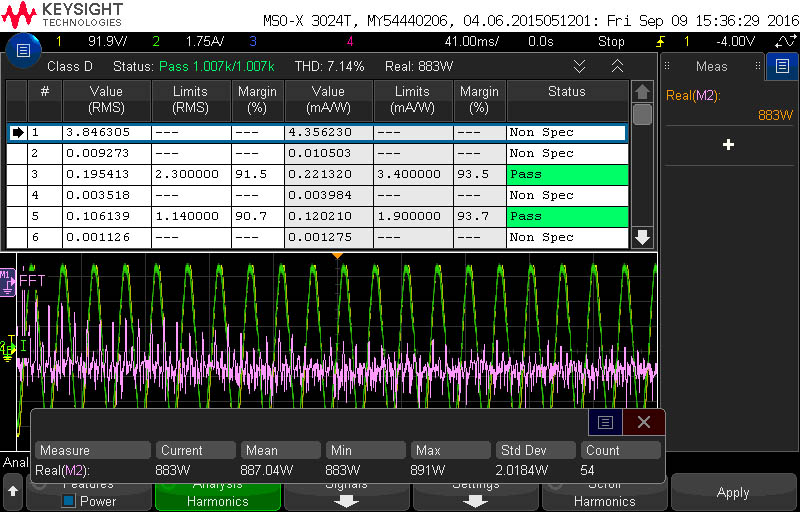

Na prvoj slici vidimo informacije su ulaznog dijela PQ2, a to su vrijednosti poput stvarne snage, prividne snage, jalove snage, pomaka faze, napona. Na druge dvije slike vidimo rezultate testova po europskom standardu EC 61000 3-2. On je osmišljen kako bi se ograničili strujni harmonici koje uređaj emitira natrag u mrežu te time ometa rad drugih uređaja na istoj.
Rezultati mjerenja
Kao što iz tablice vidimo, +3.3V, +5V i +12V vodovi se izvrsno drže i pad napona je unutar obećanih 0.5% (0.45% za 3.3, 0.32% a 5V i 0.14% za 12V) što su najbolje vrijednosti koje smo do sada vidjeli. Efikasnost je izvrsna čaki i pri 120% opterećenja, te je naravno iznad obećanih Titanium vrijednosti. Pri 120% opterećenja je ukupna snaga na izlazima iznosila impresivnih 1018.5W, a efikasnost je bila i dalje preko 94% - impresivno. Nebalansirano opterećenje je u oba slučaja napajanje izvrsno podnijelo.
Zaključak
PRIME 850 W Titanium je svakako najbolje napajanje koje smo imali prilike ovako detaljno testirati. Uz to, i najskuplje po Wattu snage, no o tome ćemo na kraju. PRIME platforma je napravljena tako da bude izvrsna i to se vidi i po obećanjima koje proizvođač navodi, ali i po mjerenjima koje smo proveli. Regulacija napona je unutar 0.5% (ATX specifikacija tolerira 5%), ripple je iznimno nizak, hold up vrijeme i veće od obećanog a i rise up vrijeme je odlično. Napajanje daje i visoku maksimalnu snagu uz uzornu (Titanium) učinkovitost. Kabeli su svi flat tipa, dovoljno su dugački, konektora ima sasvim dovoljno, ventilator je kvalitetan, vrlo efikasan i tih, a ukupna kvaliteta izvedbe je na vrlo visokom nivou. Ovo je napajanje namijenjeno kupcima koji imaju visoki budžet i koji zahtijevaju najbolje. Cijena od oko 240 € vani je konkurentna, a kod nas je oko 2.220 kn što je dosta visoko. No, PRIME 850 W Titanium je jednostavno vrhunski komad hardvera kod kojeg se za cijenu ni ne pita. Jamstvo je deset godišnje.
