seasonic_prime_1000w_gold_16

Kao i do sada mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

seasonic_prime_1000w_gold_17

Maksimalni ripple na 12 V izvodu je bio vrlo dobrih 20.9 mV.

seasonic_prime_1000w_gold_18

Na +5 V vodu je ripple 9.56 mV, ponovno jako dobro.

seasonic_prime_1000w_gold_19

Ripple na +3 V vodu je 13.61 mV što je opet vrlo dobar rezultat i ispod obećanih pola %.

seasonic_prime_1000w_gold_20

Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Vrijeme od skoro 23.36 ms je solidna vrijednost, i oko 7 milisekunde iznad onoga što propisuje ATX standard.

seasonic_prime_1000w_gold_21

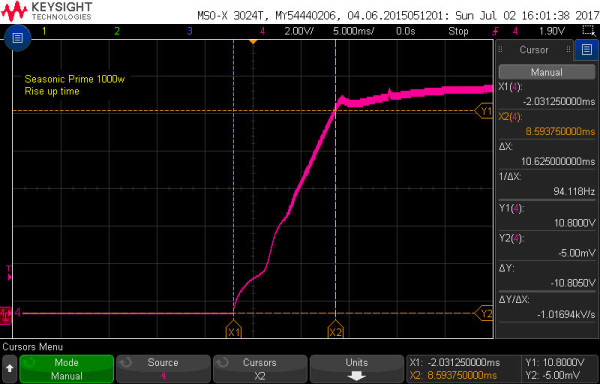

Rise up (turn on) time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12v na izlazu. Ovo napajanje je to odradilo za odličnih 10.65 milisekunde.
