seasonic_prime_1200w_gold_10

Kao i do sada mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

seasonic_prime_1200w_gold_17

Maksimalni ripple na 12 V izvodu je bio vrlo dobrih 18.2 mV.

seasonic_prime_1200w_gold_18

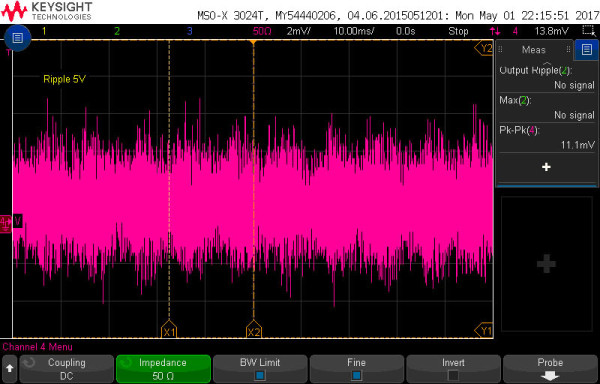

Na +5 V vodu je ripple 11.1 mV, ponovno jako dobro.

seasonic_prime_1200w_gold_19

Ripple na +3 V vodu je 10.9 mV što je opet vrlo dobar rezultat i ispod obećanih pola %.

seasonic_prime_1200w_gold_20

Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Vrijeme od skoro 20 ms je solidna vrijednost, i oko 4 milisekunde iznad onoga što propisuje ATX standard.

seasonic_prime_1200w_gold_21 seasonic_prime_1200w_gold_22

Rise up (turn on) time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12v na izlazu. Ovo napajanje je to odradilo za odličnih 10.4 milisekunde. Na drugoj je slici rezultat testova po europskom standardu EC 61000 3-2. On je osmišljen kako bi se ograničili strujni harmonici koje uređaj emitira natrag u mrežu te time ometa rad drugih uređaja na istoj.
