Kao i do sada mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

seasonic_prime_650w_platinum_18

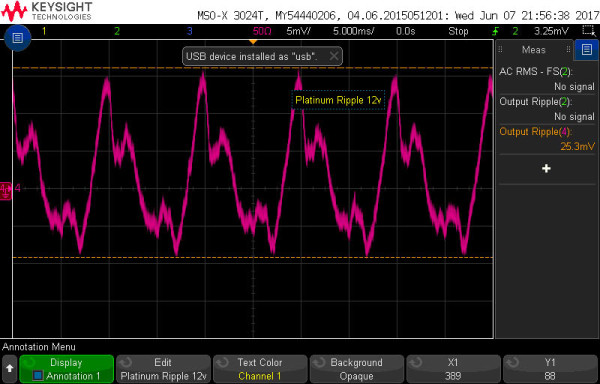

Maksimalni ripple na 12 V izvodu je bio vrlo dobrih 25.3 mV.

seasonic_prime_650w_platinum_20

Na +5 V vodu je ripple bio 10.9 mV, što je odličan rezultat.

seasonic_prime_650w_platinum_19

I na +3 V vodu ponovno vrlo dobro – 13.7 mV.

seasonic_prime_650w_platinum_23

Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Vrijeme od skoro 18.44 ms je solidna vrijednost – oko 2.4 milisekunde iznad onoga što propisuje ATX standard.

seasonic_prime_650w_platinum_24

Rise up (turn on) time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12v na izlazu. Ovo napajanje je to odradilo za odličnih 9.69 milisekunde.
