Seasonic nam je na test poslao tri svoja napajanja od čega ćemo napraviti mini seriju članaka s detaljnim mjerenjima koja su provedena u suradnji sa servisom računala ITElektronika. Za početak donosimo test X-650 napajanja iste nazivne snage, koje ima 80 Plus Gold certifikat efikasnosti i u potpunosti je modularno. Seasonic kao što znamo visoko kotira u svijetu PSU-a a svoje proizvode sami izrađuju u dvije tvornice u Kini, dok je tvrtkino sjedište na Tajvanu. Seasonic ove godine slavi 40 godina postojanja, a u tom periodu su postali svjetski poznat i priznat proizvođač kako consumer, tako i industrijskih napajanja. X-650 je stari i dobro poznati proizvod koji je tijekom godina dobivao unaprjeđenja pa je tako ova najnovija verzija spremna za korištenje s Haswell procesorima, premda je zadnji pravi refresh bio još 2013. godine.

seasonic_x650_2 seasonic_x650_3

Seasonic ima točno deset serija consumer napajanja, a u X seriji se nalaze modeli 650, 750, 850, 1050 i 1250. Brojevi se naravno odnose na snagu pojedinog napajanja, pa smo tako mi na test dobili najslabiju verziju koja će ipak biti dovoljna za mašinu više klase. X serija je inače i prva ikada serija napajanja koja je dobila 80Plus Gold certifikat efikasnosti, a bilo je to još davne 2009. godine. Gold certifikat inače jamči kako će efikasnost ostati uvijek iznad 87% u cijelom rasponu opterećenja. Sva X napajanja imaju DC Connector modul s integriranim VRM-om koji jamči gotovo savršenu DC-to-DC konverziju i jamči da PFC uvijek ostaje iznad 0.9. Pakiranje već odaje da se radi o proizvodu više klase jer dobivamo zasebnu vrećicu sa vezicama, čičak trakama, vijcima i Seasonic naljepnicom, a samo je napajanje smješteno u debelu stiro-pjenu te onda još dodatno u meku platnenu vrećicu. Svi kabeli pak dolaze u zasebnoj kutiji i najlonskoj vrećici, a tu su i korisničke upute.

seasonic_x650_4

Napajanje je u potpunosti modularno i kao takvo nema ni jedan fiksni kabel. Upleteni okrugli kabel za glavno napajanje matične ploče (24-pinski) je dug 610 mm, tu su dva 4/8 i 8-pinska flat kabela svaki dužine 650 mm za dodatno CPU napajanje, zatim dva flat kabela sa četiri PCIe 2+6-pinska konektora dužine 550 + 100 mm, tri flat kabela s ukupno deset SATA Power konektora (2x 400 + 120 + 120 + 120 mm i 1x 300 + 120 mm), dva kabela sa ukupno pet MOLEX konektora (400 + 120 + 120 mm i 300 + 120 mm) te jedan flat kabel sa jednim FDD konektorom (101 mm). Ovo je kao što vidimo vrlo izdašan broj kabela što jamči slaganje mašine iz više klase, a zbog flat tipa i organizacija će biti jednostavnija.

seasonic_x650_5 seasonic_x650_6

Kao glavne karakteristike ovoga napajanja proizvođač navodi hibridnu kontrolu načina rada Sanyo Denki ventilatora, zatim upotrebu 105°C japanskih kondenzatora, DC to DC konverziju i 3% odstupanja na 3.3V, 5V i 12V vodovima (Tight Voltage). X-650 je standardnih dimenzija – 150 mm (Š) x 160 mm (D) x 86 mm (V), te dolazi u kvalitetno posloženom i završenom kućištu crne boje sa zlatnim elementima. Usisni 120 mm ventilator zrak tjera preko elektronike i izbacuje ga kroz perforiranu stražnju stranicu, na kojoj jedan dio zauzima i euro konektor te on/off prekidač. Na stražnjoj se strani nalaze modularni konektori za sve ranije pobrojane kabele, te prekidač kojim mijenjamo način rada ventilatora – Normal ili Hybrid.

seasonic_x650_7 seasonic_x650_8

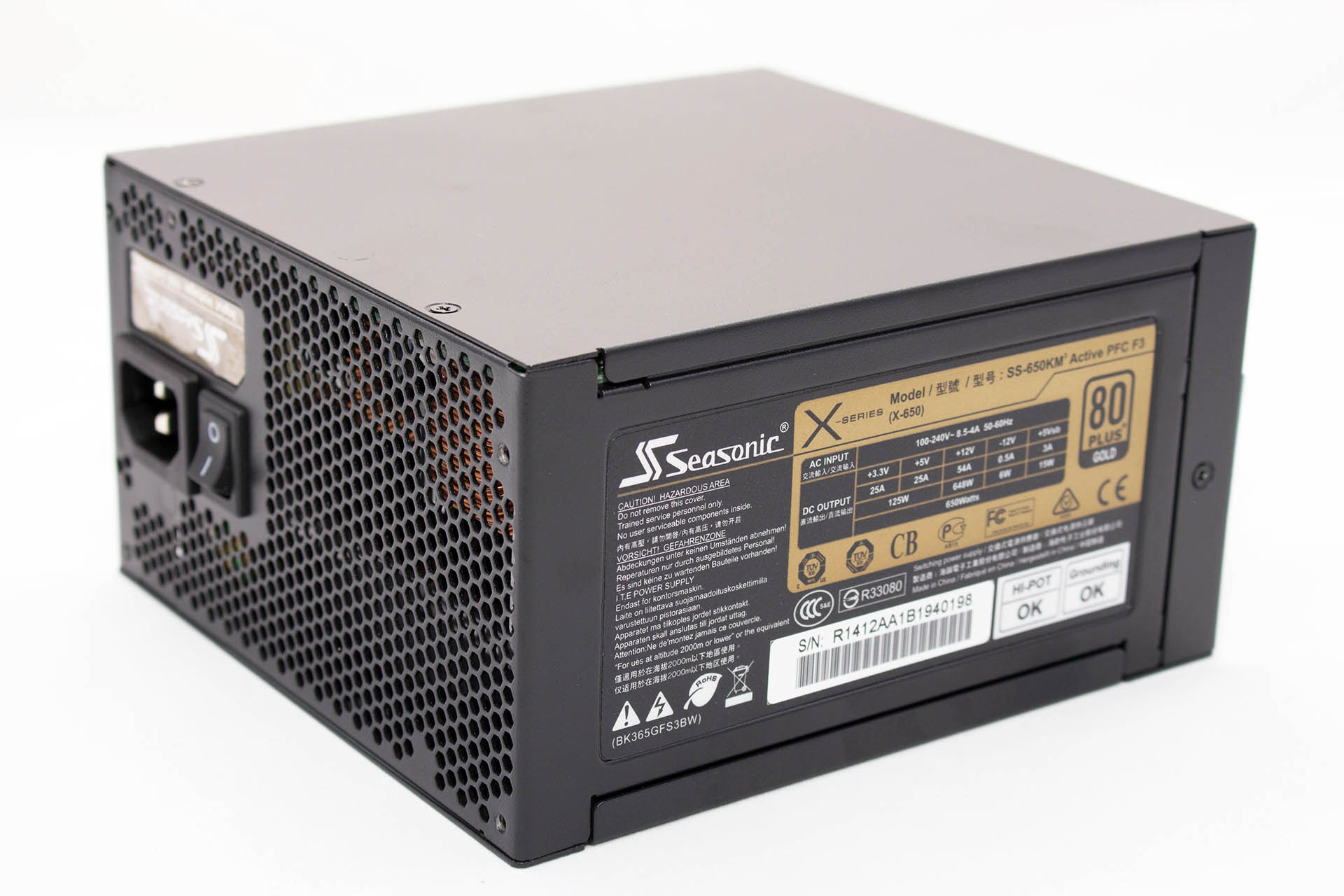

Napajanje ima jedan +12V vod koji je u stanju dati 54A struje (648 W), te još po 25A na +3.3 i +5V vodovima. Napajanje je napravljeno po Intelovoj ATX 12V specifikaciji, ima specificiranu radnu temperaturu od 40°C i očekivani MTBF od 150.000 sati pri 25°C. Podržava sve moderne zaštite – OPP, OVP, UVP, OCP, OTP, SCP te dolazi sa sedmogodišnjim jamstvom.

seasonic_x650_10

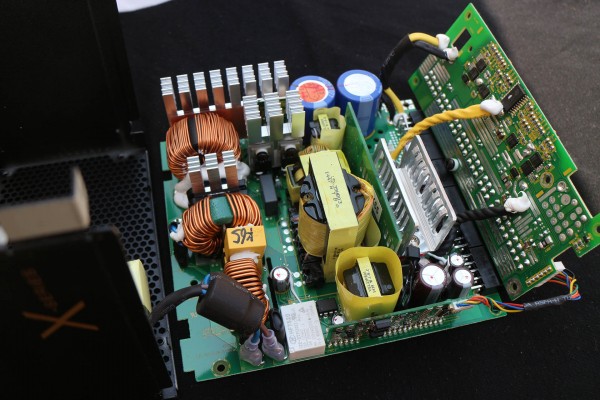

Otvaranjem napajanja uočavamo komponente za koje proizvođač i tvrdi da su tu. Lijevo je tranzijentni filter, iznad je PFC dio (dva MOSFET-a na hladnjacima), desno je odvojena VRM pločica sa VRM kontrolerom i konektorima na drugoj strani, a kondenzatori su svi japanski 105°C.

seasonic_x650_11 seasonic_x650_12

Na prvoj slici vidimo konektorsku stranu VRM pločice a na drugoj vidimo donju stranu glavnog PCB-a i uzorne lemove.
