Seasonic nam je na test poslao tri svoja napajanja od čega ćemo napraviti mini seriju članaka s detaljnim mjerenjima koja su provedena u suradnji sa
servisom računala ITElektronika. Za početak donosimo test X-650 napajanja iste nazivne snage, koje ima 80 Plus Gold certifikat efikasnosti i u potpunosti je modularno. Seasonic kao što znamo visoko kotira u svijetu PSU-a a svoje proizvode sami izrađuju u dvije tvornice u Kini, dok je tvrtkino sjedište na Tajvanu. Seasonic ove godine slavi 40 godina postojanja, a u tom periodu su postali svjetski poznat i priznat proizvođač kako consumer, tako i industrijskih napajanja. X-650 je stari i dobro poznati proizvod koji je tijekom godina dobivao unaprjeđenja pa je tako ova najnovija verzija spremna za korištenje s Haswell procesorima, premda je zadnji pravi refresh bio još 2013. godine.
Seasonic ima točno deset serija consumer napajanja, a u X seriji se nalaze modeli 650, 750, 850, 1050 i 1250. Brojevi se naravno odnose na snagu pojedinog napajanja, pa smo tako mi na test dobili najslabiju verziju koja će ipak biti dovoljna za mašinu više klase. X serija je inače i prva ikada serija napajanja koja je dobila 80Plus Gold certifikat efikasnosti, a bilo je to još davne 2009. godine. Gold certifikat inače jamči kako će efikasnost ostati uvijek iznad 87% u cijelom rasponu opterećenja. Sva X napajanja imaju DC Connector modul s integriranim VRM-om koji jamči gotovo savršenu DC-to-DC konverziju i jamči da PFC uvijek ostaje iznad 0.9. Pakiranje već odaje da se radi o proizvodu više klase jer dobivamo zasebnu vrećicu sa vezicama, čičak trakama, vijcima i Seasonic naljepnicom, a samo je napajanje smješteno u debelu stiro-pjenu te onda još dodatno u meku platnenu vrećicu. Svi kabeli pak dolaze u zasebnoj kutiji i najlonskoj vrećici, a tu su i korisničke upute.
Napajanje je u potpunosti modularno i kao takvo nema ni jedan fiksni kabel. Upleteni okrugli kabel za glavno napajanje matične ploče (24-pinski) je dug 610 mm, tu su dva 4/8 i 8-pinska flat kabela svaki dužine 650 mm za dodatno CPU napajanje, zatim dva flat kabela sa četiri PCIe 2+6-pinska konektora dužine 550 + 100 mm, tri flat kabela s ukupno deset SATA Power konektora (2x 400 + 120 + 120 + 120 mm i 1x 300 + 120 mm), dva kabela sa ukupno pet MOLEX konektora (400 + 120 + 120 mm i 300 + 120 mm) te jedan flat kabel sa jednim FDD konektorom (101 mm). Ovo je kao što vidimo vrlo izdašan broj kabela što jamči slaganje mašine iz više klase, a zbog flat tipa i organizacija će biti jednostavnija.
Kao glavne karakteristike ovoga napajanja proizvođač navodi hibridnu kontrolu načina rada Sanyo Denki ventilatora, zatim upotrebu 105°C japanskih kondenzatora, DC to DC konverziju i 3% odstupanja na 3.3V, 5V i 12V vodovima (Tight Voltage). X-650 je standardnih dimenzija - 150 mm (Š) x 160 mm (D) x 86 mm (V), te dolazi u kvalitetno posloženom i završenom kućištu crne boje sa zlatnim elementima. Usisni 120 mm ventilator zrak tjera preko elektronike i izbacuje ga kroz perforiranu stražnju stranicu, na kojoj jedan dio zauzima i euro konektor te on/off prekidač. Na stražnjoj se strani nalaze modularni konektori za sve ranije pobrojane kabele, te prekidač kojim mijenjamo način rada ventilatora - Normal ili Hybrid.
Napajanje ima jedan +12V vod koji je u stanju dati 54A struje (648 W), te još po 25A na +3.3 i +5V vodovima. Napajanje je napravljeno po Intelovoj ATX 12V specifikaciji, ima specificiranu radnu temperaturu od 40°C i očekivani MTBF od 150.000 sati pri 25°C. Podržava sve moderne zaštite - OPP, OVP, UVP, OCP, OTP, SCP te dolazi sa sedmogodišnjim jamstvom.
Otvaranjem napajanja uočavamo komponente za koje proizvođač i tvrdi da su tu. Lijevo je tranzijentni filter, iznad je PFC dio (dva MOSFET-a na hladnjacima), desno je odvojena VRM pločica sa VRM kontrolerom i konektorima na drugoj strani, a kondenzatori su svi japanski 105°C.
Na prvoj slici vidimo konektorsku stranu VRM pločice a na drugoj vidimo donju stranu glavnog PCB-a i uzorne lemove.
Ventilator koji hladi sve zajedno je Sanyo Denki-ev San Ace 120 koji ima termalnu kontrolu i tri načina rada - Fanless, Silent i Cooling. Do 30% opterećenja pri 25°C ambijentalne temperature ventilator se uopće be vrti, da bi prelaskom u područje između 30 i 50% opterećenja radio u Silent modu a iznad 50% opterećenja prelazi u Cooling mod gdje postepeno podiže brzinu okretaja sve do maksimalne brzine. Buka pri tome raste no nije pretjerano nametljiva.
Kako smo testirali?
Kao što smo ranije napisali mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).
Na slikama (iznad) možemo vidjeti izmjeničnu komponentu u istosmjernom naponu (Ripple&Noise). Kursorima je mjeren Ripple iz čega se također može vidjeti da je frekvencija switch dijela oko 100kHz. Na drugoj slici je prikazan ripple u znatno nižem frekventnom rasponu točnije 100Hz što predstavlja ostatke izmjenične komponente iz mreže na 12V izvodu.
Hold up time - Četvrti kanal osciloskopa (crveno) je spojen na mrežu, a sinusoida je izgled naše 220V mreže. Tu se vidi vrijeme kada je napon isključen (ravna crta), a prvi kanal je spojen na power good signal. Dok je power good signal prisutan napajanje daje napone na izlazu. Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu.
PFC (power factor correction) je tehnika sprječavanja neželjenih efekata neparnih harmoničkih titraja te korekciju faznog pomaka struje i napona, kao bi uređaj zadovoljavao određene standarde. Prva slika prikazuje kakav je pri minimalnom opterećenju, a druga je maksimalni izmjereni faktor pri optimalnom opterećenju.

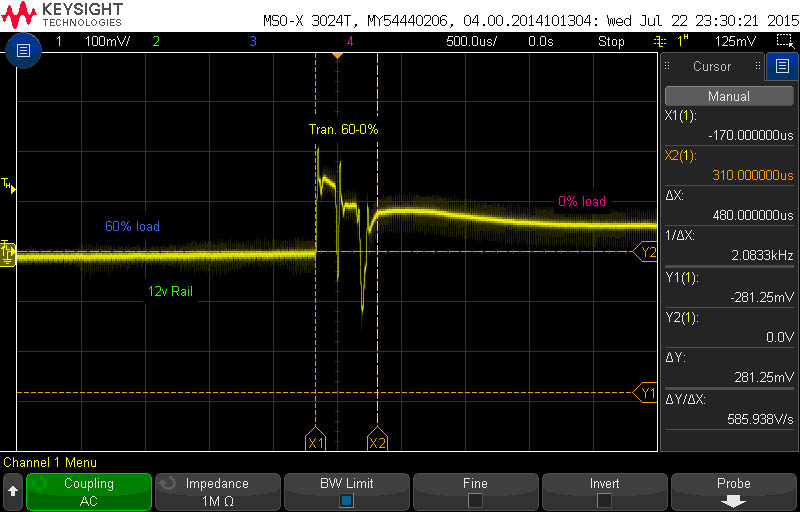

Kanal 2 mjeri struju mjerenu na ulazu dok je ljubičasta napon na izlazu. Prva slika prikazuje trenutak kada 100% opterećenom napajanju napon naglo pada na nulu, pri čemu struja na ulazu raste u cilju reguliranja napona te se napon vraća u nominalne vrijednosti za vrijeme koje je obuhvaćeno kursorima. Struja ostaje visoko jer je napajanje i dalje pod punim opterećenjem.

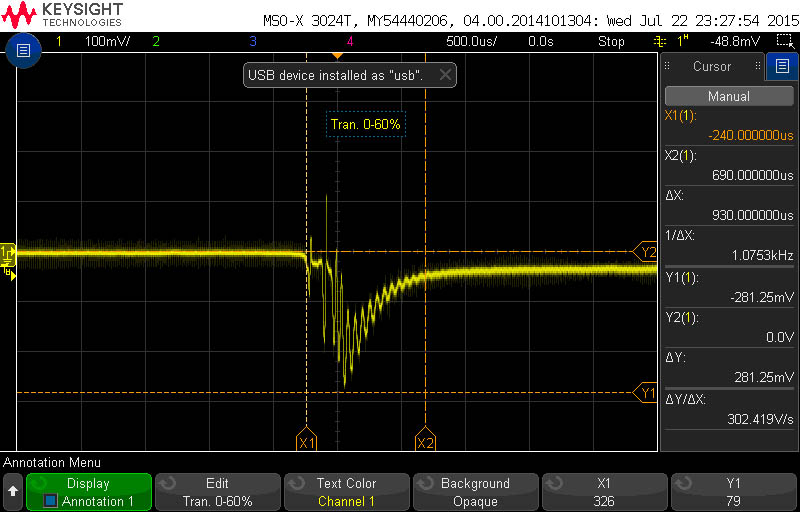

Druga slika prikazuje obrnutu situaciju - napajanje miruje i naglo ga opterećujemo sa 100% opterećenja. Pad napona je ovdje zanemariv a vrijeme oporavka je uzorno.
Rise up time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12v na izlazu.
Rezultati mjerenja

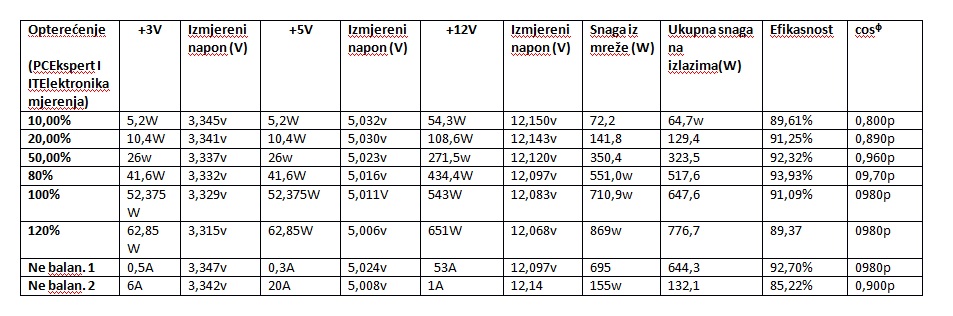

Po rezultatima mjerenja X-650 napajanje je vrlo uzornih performansi s minimalnim odstupanjima pod opterećenjem što je sve naravno puno bolje od onoga što specificira ATX standard. Ovdje moramo napomenuti kako su odstupanja malo viša na +3.3V i +5V vodovima ali samo iz razloga jer smo ih opteretili do maksimuma. Zbog toga kod usporedbe s drugim recenzijama može doći do razlike u rezultatima. Ipak, kod kvalitetnih napajanja kao što je X-650 ovo i nije tako značajan pad, kao što bi mogao biti kod nekih manje kvalitetnih.
Maksimalna snaga koju smo uspjeli izvući iz ovog napajanja je gotovo 900W nakon čega OCP zaštita isključuje napajanje, što je odličan rezultat.
Zaključak
Tehničkim karakteristikama, performansama, kvalitetom izrade, opremom i napose cijenom, ovo Saeasonicovo X-650 napajanje spada u sam vrh ponude. Snaga od 650 W će biti sasvim dovoljna za upogoniti jače računalo s jednom ili dvije grafičke kartice a pritom će još ostati rezerve snage i za overclocking. Znali smo i ranije kako Seasonic proizvodi iznimno kvalitetna napajanja u ovoj višoj klasi i ovaj test je samo potvrda toga. Za X-650 nismo našli cijenu u Hrvatskoj, a u Njemačkoj je oko 142 €. Nemala cijena, no svakako vrijedi toga novca.
