Shuttle Barebone XH97V test
Datum objave 11.04.2015 - Krešimir Matanović
XH97V - prvi dio
Već su skoro tri godine prošle od našeg posljednjeg testa nekog od Shuttleovih barebone računala. Tada smo, u rujnu 2012. godine testirali maleno XS35GTA V3 računalo koje je pogonio Atom D2700 procesor. Danas pak donosimo test nešto većeg, trolitrenog modela koji ima matičnu ploču s H97 čipsetom, podršku za Haswell procesore, SODIMM memoriju, ima 5.1 kanalni audio, gigabitni LAN, dva mini PCIe porta i još dosta toga. Shuttleov mini PC dolazi u malenoj kartonskoj kutiji unutar koje je odlično zaštićen od eventualnih mehaničkih oštećenja. Na bočnoj se stranici nalaze osnovne informacije o proizvodu.
Unutar kutije, uz samo računalo dolazi i bundle u obliku slikovnih uputa za montažu i instalaciju, termalna pasta, kabel napajanja i AC/DC adapter snage 90W. Na popratnom se mediju nalaze upravljački programi i aplikacije za korištenje s računalom. Tu je i vrlo koristan NTI Backup Now EZ alat za automatizaciju backup-a podataka.

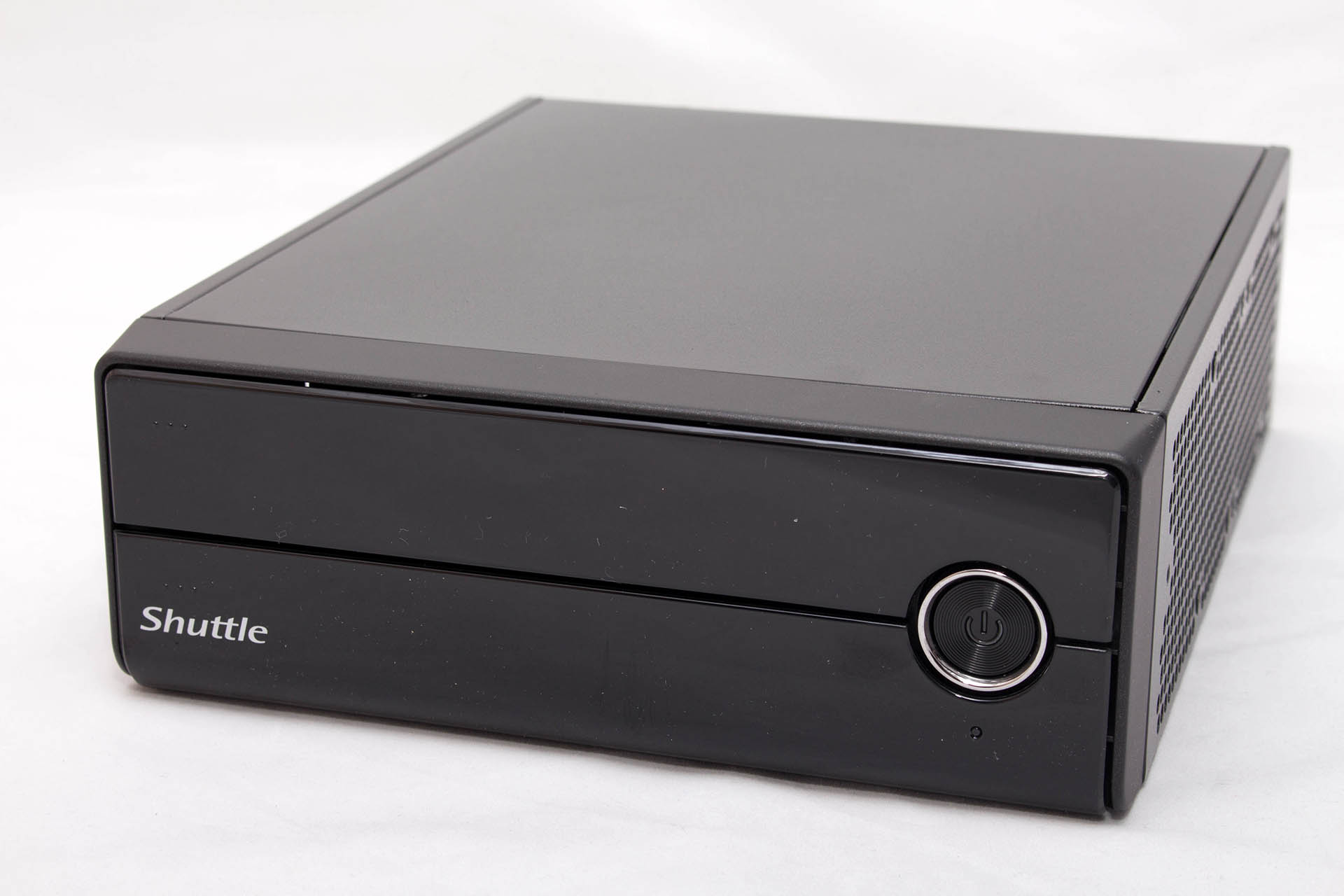

Samo računalo nije zadnja riječ dizajna, poprilično je kvadratično, crno i dosadno. No, funkcija mu i nije da lijepo izgleda nego prije da ispunjava sve zadaće koje se pred njega stave. Šasija i poklopci su čelični, a prednja je maska plastična. Sve je izvedeno vrlo kvalitetno i s dobrim materijalima. Na stražnjoj strani se standardno nalaze ulazno – izlazni portovi (popis u specifikacijama na dnu stranice), a različite su skupine označene različitim bojama što je vrlo praktično. Bočne i donja stranica su fiksne, dok pristup unutrašnjsoti osigurava gornji poklopac koji je pričvršćen klasičnim thumb vijcima. XH97V je dimenzija 240 x 200 x 72 mm (zapremina oko 3.5 litara) i neto mase oko 2.2 kg. Riječ je o barebone računalu u kojega naknadno ugrađujemo CPU, RAM, HDD i ODD pa će finalna masa biti otprilike 2.5 kg.

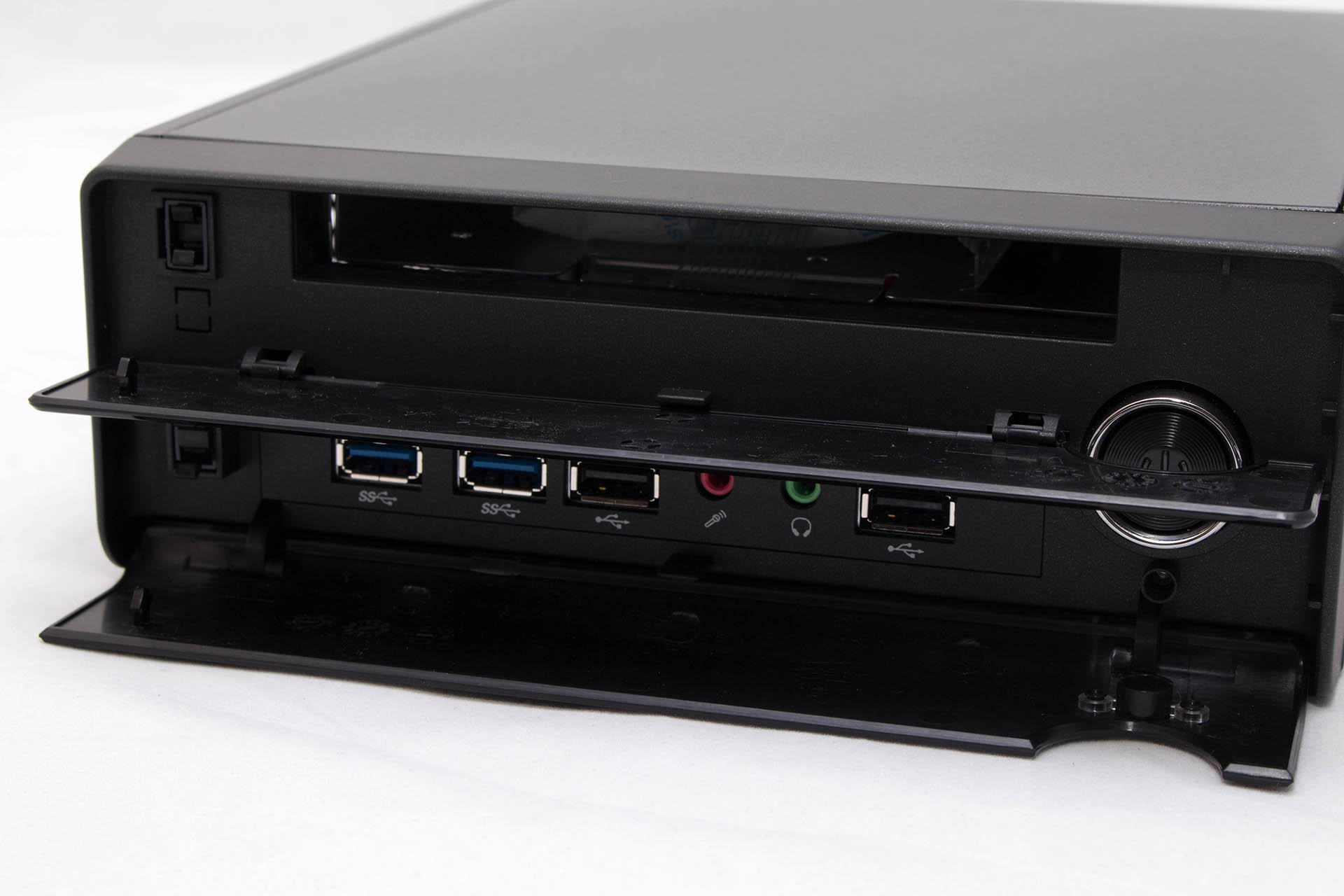

Prednja je maska kao što smo rekli plastična, a sastoji se od dvaju vratašca s mehanizmom za zaključavanje, tj. fiksiranje. Ispod gornjih se nalazi utor za slim CD/DVD uređaj, a ispod donjih su dva USB 3.0 porta, dva USB2.0, te ulaz za mikrofon i izlaz za slušalice (3.5 mm jack). Između vratiju, na desnoj strani se nalazi tipka za paljenje/gašenje koja je osvijetljena plavim LED-icama, a tik ispod nje je i žuta LED-ica za signalizaciju rada tvrdog diska.
Bočne su stranice perforirane radi lakšeg provjetravanja unutrašnjosti, a na desnom su boku dva Apistekova 60 mm ventilatora koji uvlače zrak, tjeraju ga kroz hladnjak CPU-a i dalje prema lijevoj perforiranoj bočnoj stranici. Računalo je namijenjeno radu u horizontalnom, ali i vertikalnom položaju kada ga je potrebno postaviti na opcionalni stalak oznake PS01. Jasno, omogućeno je i VESA montiranje uz dodatni VESA mount (PV02). Donja je stranica puna (nema perforacije), a u kutevima se nalaze četiri gumene nožice uz pomoć kojih je računalo vrlo stabilno na svakoj podlozi.
Tehničke specifikacije:
- Šasija: Slim X-type (crna boja)
- Matična ploča: FH97V, Mini-ITX form factor 17 x 17 cm, 8 layer design (Intel H97 Chipset, Intel DH82H97 PCH (code name “Wildcat Point”), AMI BIOS in 8 Mbit EEPROM with SPI interface, all capacitors are high quality solid capacitors, hardware monitoring and watch dog functionality, Unified Extensible Firmware Interface (UEFI), power on after power failure
- Strujni adapter: External 90 W power adapter (fanless), Input: 100~240 V AC, 50/60 Hz, Output: 19 V DC, 4.74 A, max. 90 W, DC Connector: 5.5/2.5mm (outer/inner diameter)
- Memorija: 2x SO-DIMM slots with 204 pins, Supports DDR3-1333/1600 SDRAM memory (PC3-10600/12800), dual channel, max. 8GB per DIMM, unbuffered 1.5V
- Zvuk: Audio Realtek ALC 662 5.1-channel High-Definition Audio
Three analog audio connectors (3.5mm) at the back panel:
1) Front line-out (head-phone)
2) Rear Surround line-out (shared with microphone input)
3) Center line-out (shared with line-in)
Digital audio output is provided via HDMI and DisplayPort - Mreža: Realtek 8111G Ethernet network controller (Gigabit, WOL, PXE)
- Utori: 2x mini PCIe (half size, full size)
- Proširenja: 3x Serial-ATA connectors, max. 6 Gbps, 1x external Serial-ATA (eSATA), max. 3 Gbps, 1x mSATA (Mini PCIe slot), max. 6 Gbps (RAID 0, 1)
- Prednji panel: Microphone input, Audio Line-out (headphone), 2x USB 3.0, 2x USB 2.0, Power button, Power LED (blue), HDD LED (yellow)
- Stražnji panel: 2x DisplayPort 1.2 audio/video output, HDMI 1.4 audio/video output, 2x USB 3.0, 2x USB 2.0, GigaBit LAN (RJ45), RS232 serial port, External Serial ATA (eSATA 3G), Audio Line-in, Audio Line-out, Audio Mic-in, Clear CMOS Button, Perforation for Wireless LAN antennas (2 holes) for optional WLAN module (WLN-S), Hole for Kensington Lock
