Shuttle XPC DX30 recenzija
Datum objave 20.02.2017 - Krešimir Matanović
XPC DX30
Shuttle je početkom ove godine predstavio zamjenu za svoja XS35 i XS36 minijaturna barebone računala u obliku DX30. Zapremine je svega 1.35 litara, a SoC koji ga pogoni je Celeron J3355 Apollo Lake koji je baziran na Atom Goldmont arhitekturi. S obzirom na nisku potrošnju SoC-a, računalo je fanless, što znači da je potpuno bešumno u radu. Uz to ima i Wi-Fi karticu, i mnoštvo konektora što uključuje i dva COM porta za industrijsku primjenu ili POS sisteme.
XPC DX30 računalo spada u Slim kategoriju proizvoda i po tome se razlikuje od XPC-a Nano koje smo testirali prije dva mjeseca. Pakiranje u kojem dolazi je vrlo slično, pri čemu je odlično zaštićeno iza debelog kartona i debele stiro-pjene. Uz računalo u kutiji je još i manja kutija s bundleom.
U zasebnoj se kutiji nalazi bundle koji uključuje antenu za Wi-Fi, DVD s upravljačkim programima i aplikacijama, dva nosača za VESA instalaciju, pripadajući vijci te AC/DC adapter snage 40 W (19 V, 2,1 A). Odvojeno još dolaze i slikovni vodiči za instalaciju i korištenje uređaja na nekoliko svjetskih jezika.

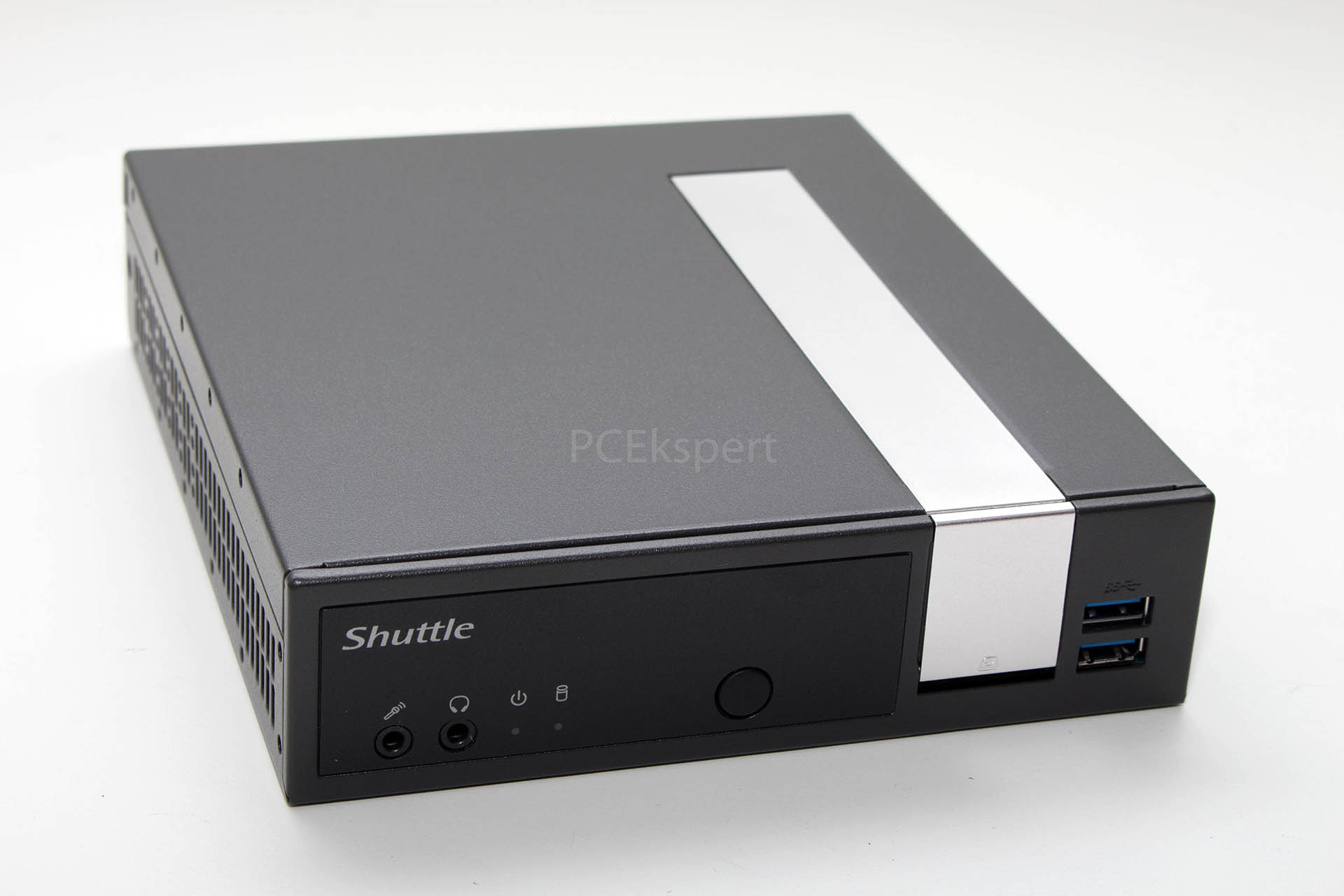

Računalo je vrlo jednostavnog, pravokutnog oblika i jedini dizajnerski element je srebrna metalna traka koja kreće tik iznad čitača SD kartica, te se proteže skoro do kraja gornje stranice. Ostatak je poprilično monoton i naravno crn. Na prednjoj se stranici nalaze jackovi za mikrofon i slušalice, signalne LED-ice za Power On i aktivnost diska, na sredini je tipka za uključivanje, a desno je već spomenuti utor čitača SD kartica te dva USB 3.0 utora.
Kućište je potpuno metalno, s perforacijama na bokovima, a dimenzija je 19 x 16.5 x 4.3 cm, što odgovara zapremini od 1.35 litara. DX30 je certificirano za 24/7 rad pri ambijentalnoj temperaturi do 40°C, a podržava Windows 10 (64-bit) i Linux operativne sustave. Namijenjeno je industrijskoj, POS, uredskoj ali i kućnoj upotrebi.

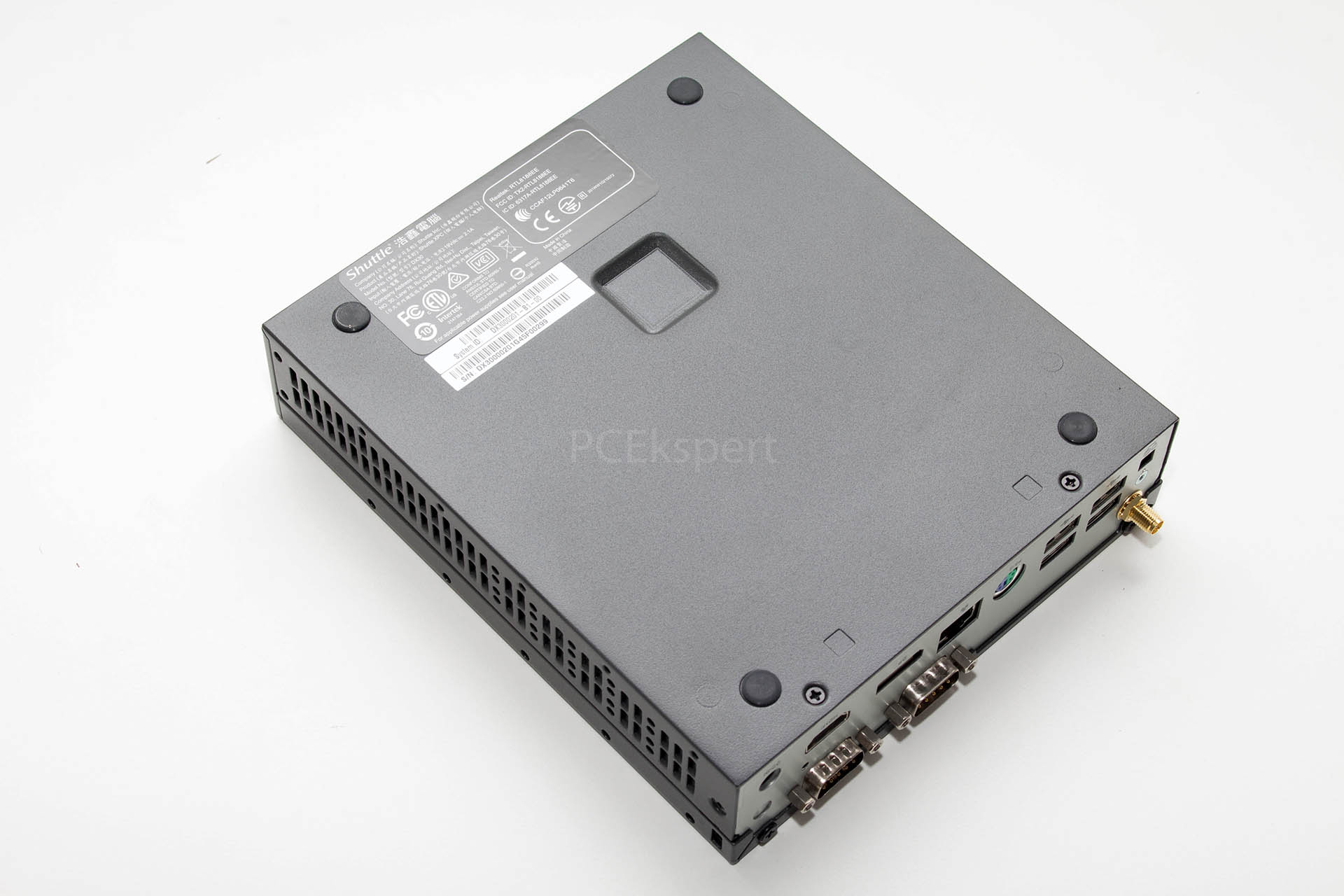

Kućište je koncipirano tako da može biti na stolu ali i na monitoru uz pomoć VESA 75/100 kita za montažu. S donje se strane nalaze četiri gumene nožice koje sprječavaju klizanje po površini. Osim toga, zbog malenih je dimenzija pogodno i za smještanje u skučene prostore kod npr industrijske primjene ili “digital signage” primjene (kiosci itd.). Masa računala je 1.3 kg, a kod montaže se u skučene prostore ne smiju blokirati prorezi za hlađenje s bočnih strana.

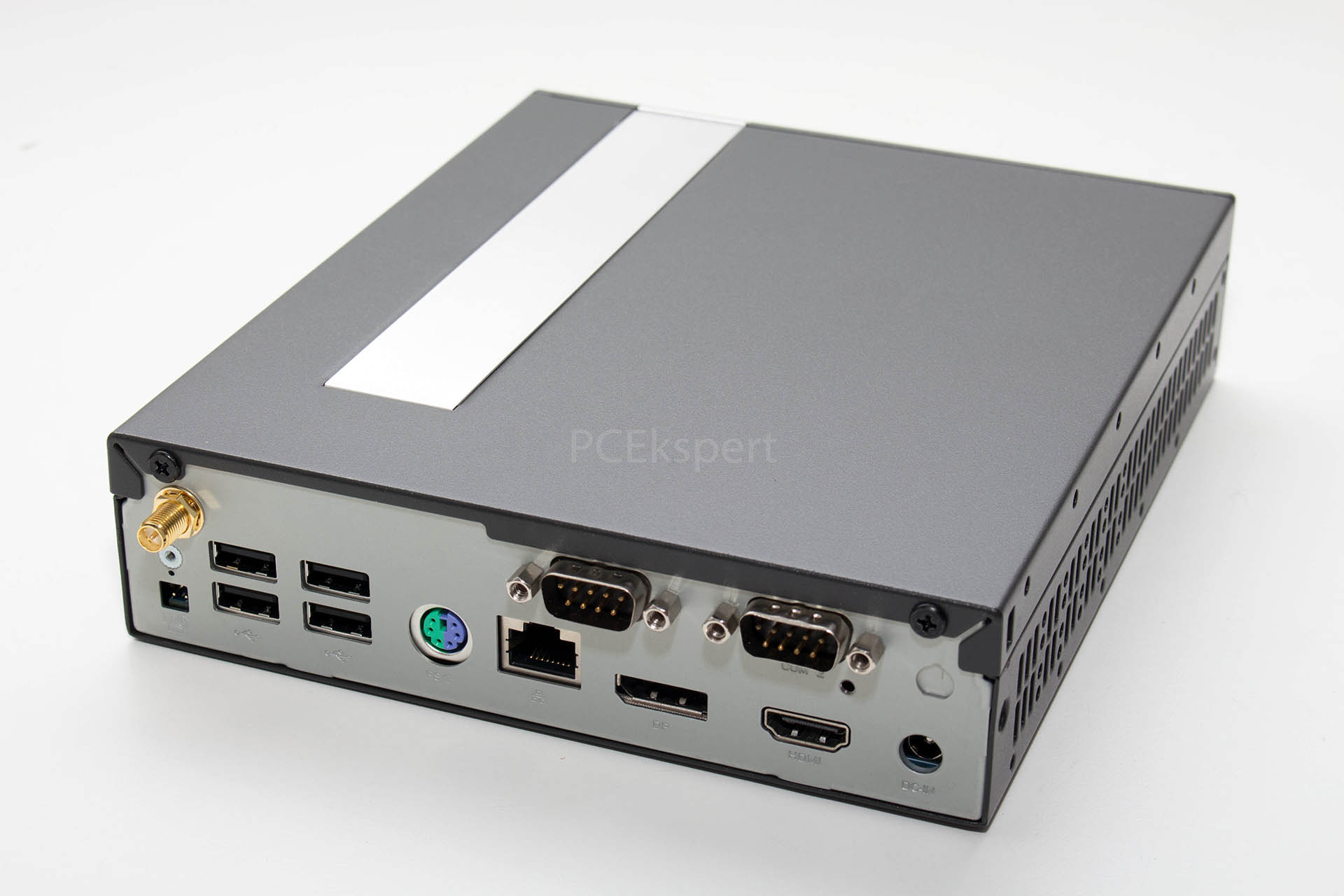

Stražnja je stranica opremljena mnoštvom konektora i utora. Lijevo su konektor za priloženu štapnu Wi-Fi antenu i odmah ispod njega konektor za eksterni Power button, Clear CMOS i 5V DC izlaz (četiri pina). Do toga su četiri USB 2.0 porta, pa PS/2 port, RJ45 LAN utor, Display Port, HDMI i skroz desno je ulaz za napajanje. Na vrhu iznad toga su dva COM porta. Prvi podržava RS232, RS422 i RS485 standarde, dok drugi podržava samo RS232. Na gornjem su poklopcu i dvije rupe za Kensington Lock – jedan lijevo i jedan desno.
Gornji poklopac drže dva vijka i jednostavno ga je za ukloniti. Iznad matične ploče se nalazi i nosač za 2.5″ disk kojeg je također lako ukloniti, kako bi došli do SO-DIMM utora i M.2 Socketa koje je potrebno popuniti kako bi računalo bilo funkcionalno.
DX30 specifikacije:
- SoC: Intel Celeron J3355, Dual Core, osnovni takt 2.0 GHz, max. Turbo takt 2.5 GHz,Apollo Lake platform, Goldmont architecture, 14 nm, L2 Cache: 2 MB, TDP 10 W,AES-NI, VT-x (EPT), VT-d, Secure Boot
- Grafika: Integrirana u SoC, Intel HD 500 (12 izvršnih jedinica, 250 – 700 MHz), podrška za DX12, OGL 4.3, OCL 1.2, OGL ES 3.0, Quick Sync Video, Clear Video HD
- RAM: 2x SO-DIMM, DDR3L-1600/1866 (PC3-12800/14900) SDRAM pri 1.35V,Dual Channel mode, max. 8 GB po utoru
- SSD/HDD: 2,5″ HDD/SSD SATA III i M.2 Socket 2280 PCIE Gen. 2 x4 ili SATA 6 Gbps
- Zvuk: Integrirani Realtec ALC622 Audio Codec
- Mreže: Gigabit LAN kontroler (RJ45 konektor), Wi-Fi Realtek RTL8188E 802.11 n (max 150 Mbps, 2.4 GHz)
- Oprema: Čitač SD kartica, JP5 jumper (always on), 40 W AC/DC adapter

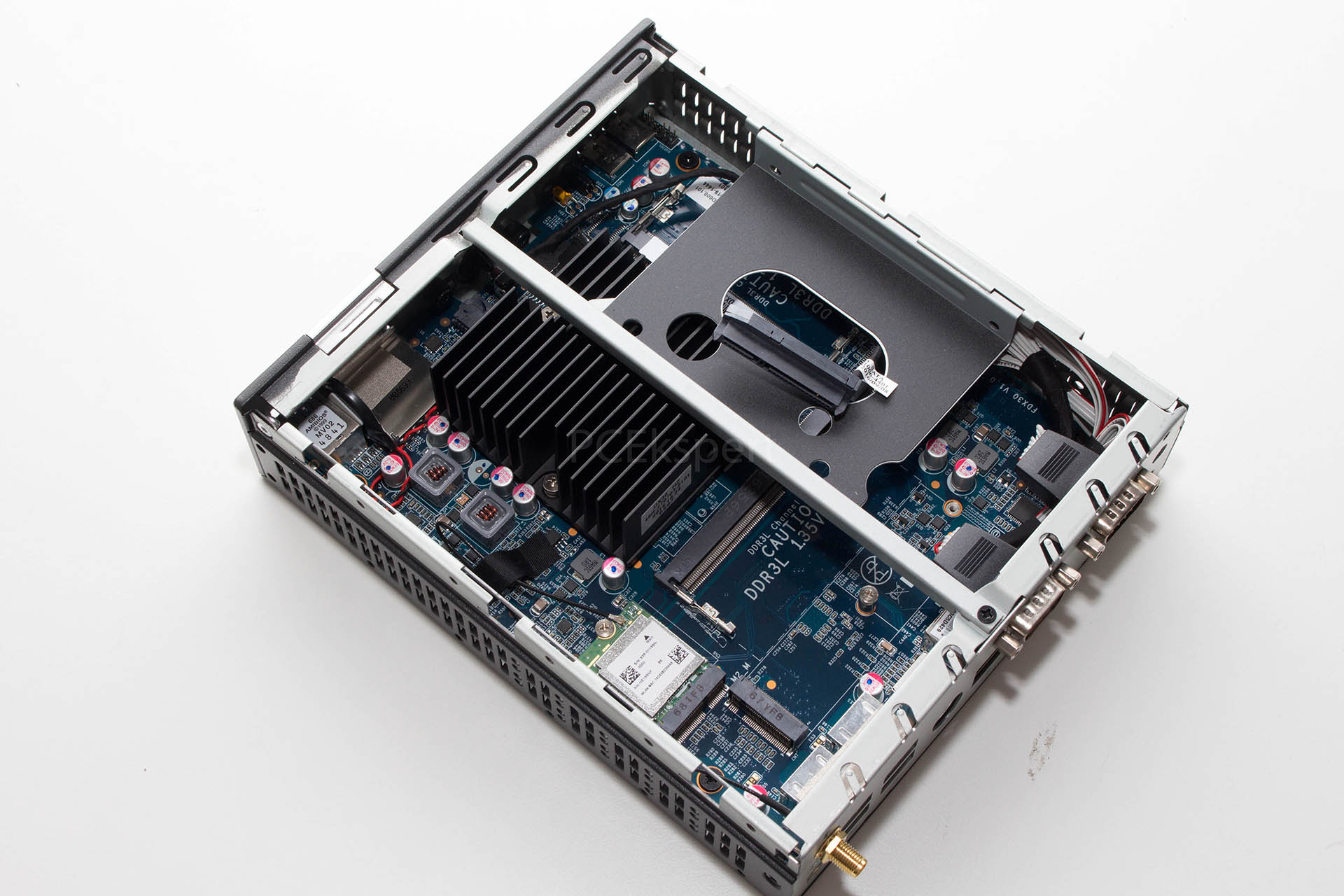

Zavirivanjem u unutrašnjost vidimo plavu Shuttle matičnu ploču koja ima integrirane front i back panel konektore. Između se nalaze dva SO-DIMM utora smještena oko SoC-a, jedan M.2 Socket 2280, jedan M.2 2230 socket s Realtekovom Wi-Fi karticom, SATA konektor, Debug header, COM1/COM2 sklopke za podešavanje napona, onboard VGA konektor itd. Celeron J3355 SoC se nalazi ispod pasivnog aluminijskog hladnjaka koji je vijcima pričvršćen za PCB ploče. Zbog TDP-a od samo 10 W, ovo je adekvatan hlandjak, a kakve su temperature ćemo provjeriti mjerenjem. Procesor, odnosno SoC, je napravljen u 14 nm proizvodnom procesu s Tri-gate tranzistorima i ugrubo je baziran na Skylake arhitekturi, premda je riječ o Atomu.
U računalo smo ugradili maksimalnih 8 GB memorije (Kingston HyperX 2x 4GB DDR3L 1600 MHz), i Kingstonov M.2 SSD kapaciteta 240 GB. Spojili smo na njega periferiju, instalirali operativni sistem i krenuli s mjerenjima. Prilikom normalnog uredskog rada, pa čak i gledanja multimedijalnog sadržaja (podržava i H.265 playback), DX30 se ne zagrijava i potrošnja ne raste iznad 13 W. Tek prilikom igranja igara se potrošnja penje na 23 W i računalo se znatnije zagrijava. Najljepše od svega je što je naravno potpuno bešumno. Wi-Fi kartica s vanjskom štapnom antenom ima dobar prijem i iza prepreka kao što su zidovi, a mi smo “ulovili” oko 30 Mbps propusnosti na deset metara udaljenosti i kroz jedan zid. Ipak, voljeli bi vidjeti 802.11 ac mrežu.
