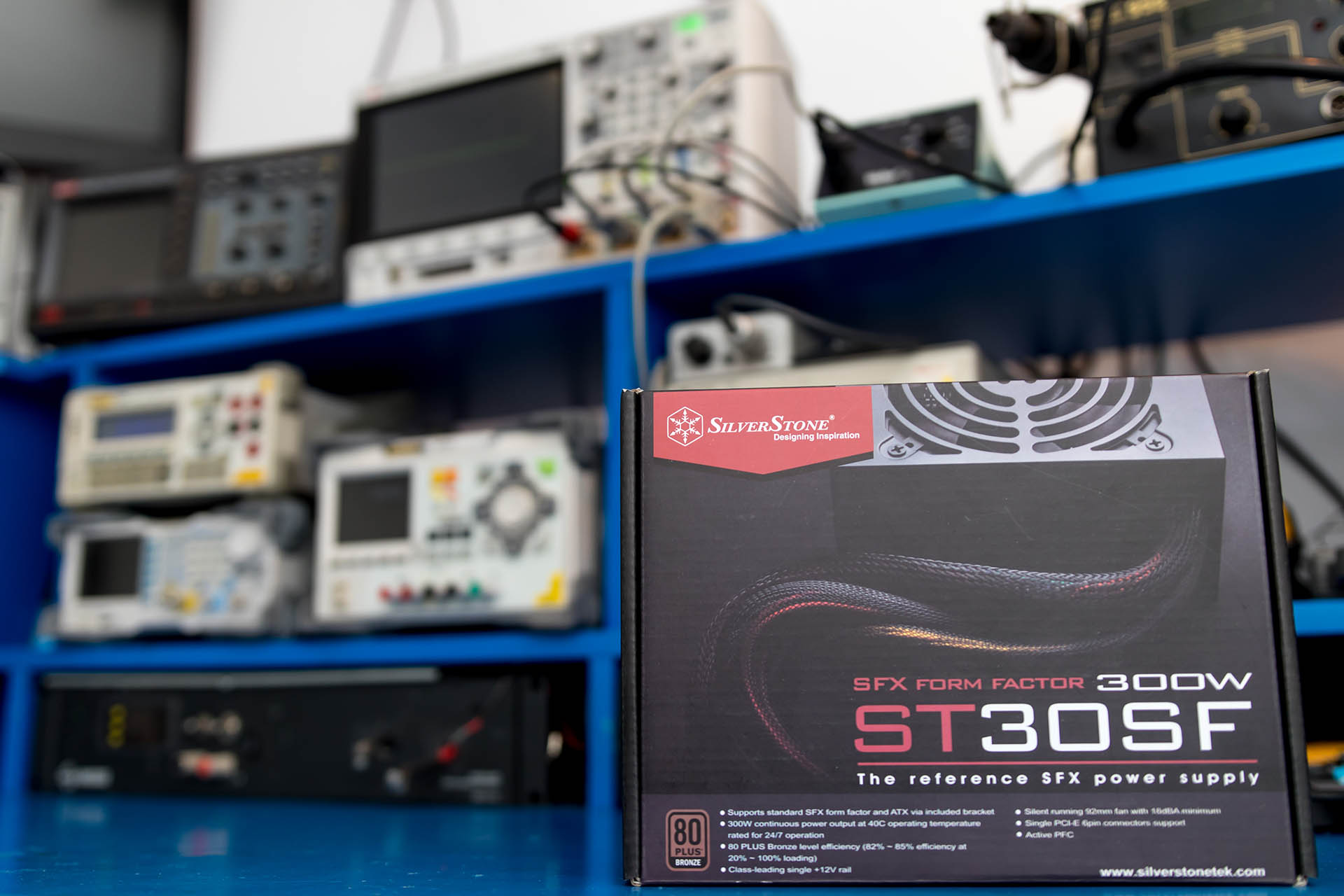

Kao i do sada mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

ss_st30sf_15

Srednji izmjereni ripple na +12V vodu je oko 45 mV što je debelo unutar obećanja proizvođača od 120 mV.

ss_st30sf_16

+3.3V ripple je 36.7 mV, dok je proizvođač obećao 50 mV – dakle solidan rezultat.

ss_st30sf_17

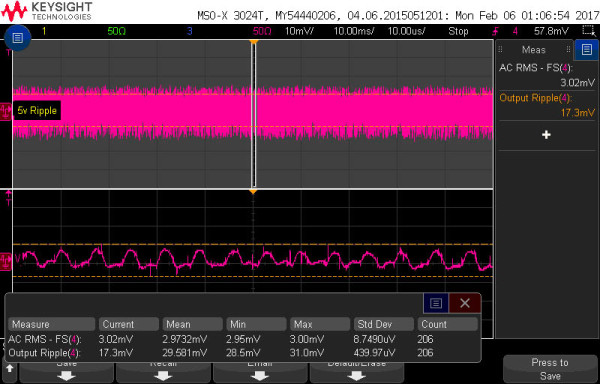

I +5V ripple se drži unutar obećanih 50 mV – izmjerena je srednja vrijednost od 29.6 mV.

ss_st30sf_18 ss_st30sf_19

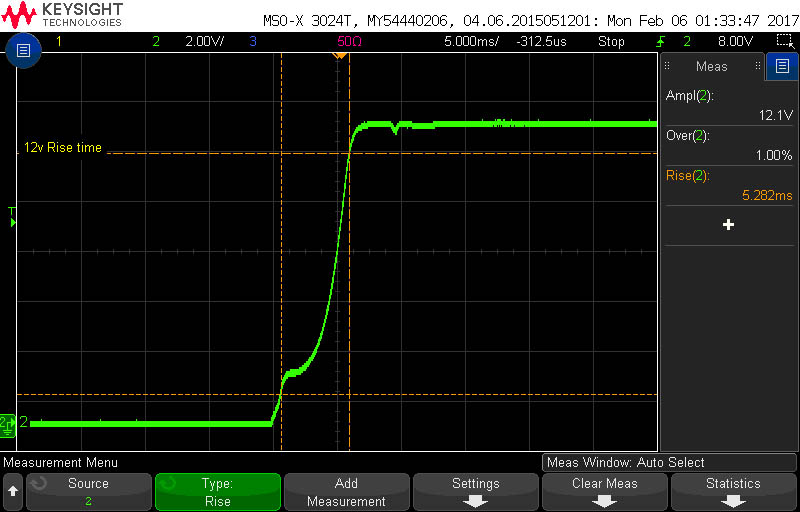

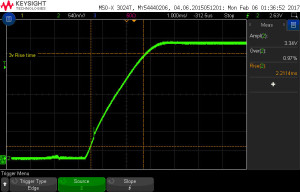

Rise vrijeme, odnosno vrijeme u kojem s 0 V napon raste na maksimalnu vrijednost je sasvim solidno na dva mjerena voda.

ss_st30sf_20

Hold up vrijeme od 17.6 ms je solidno.
