ss_st60f_10

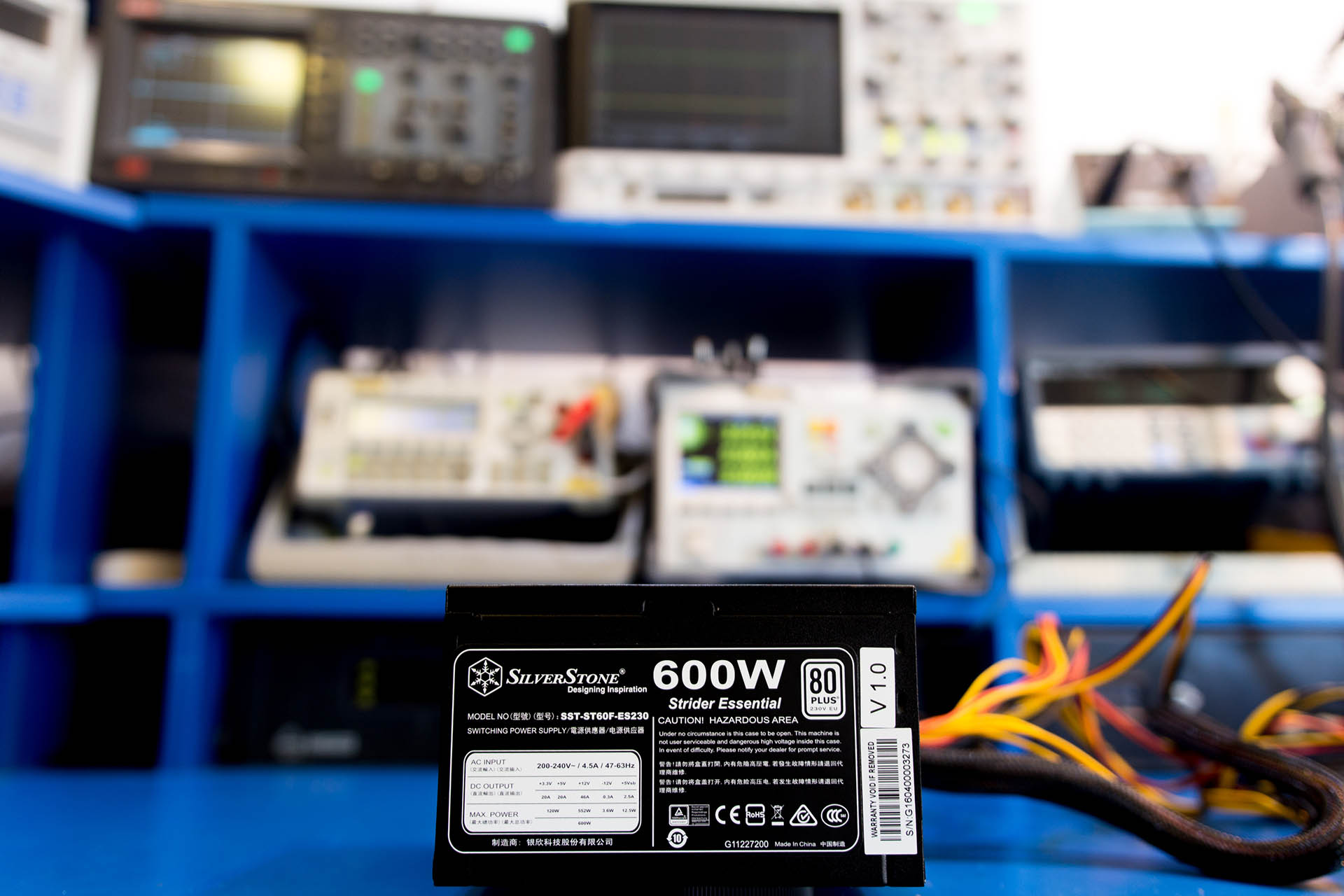

Kao i do sada mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

ss_st60f_11

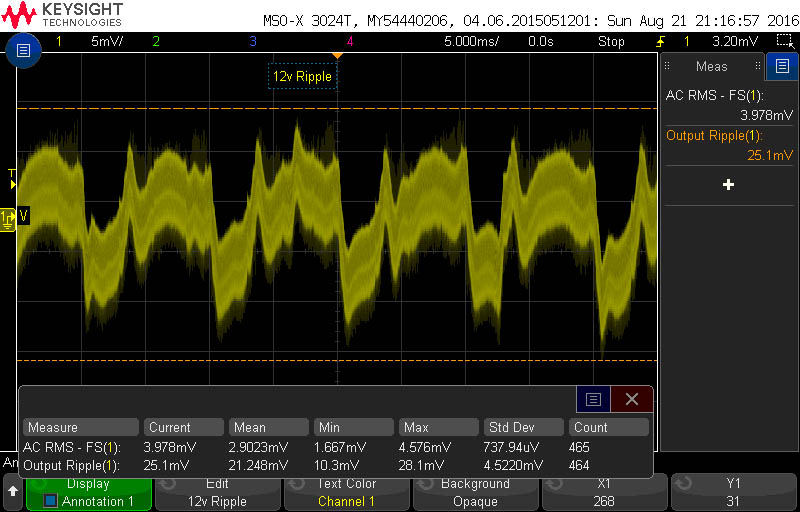

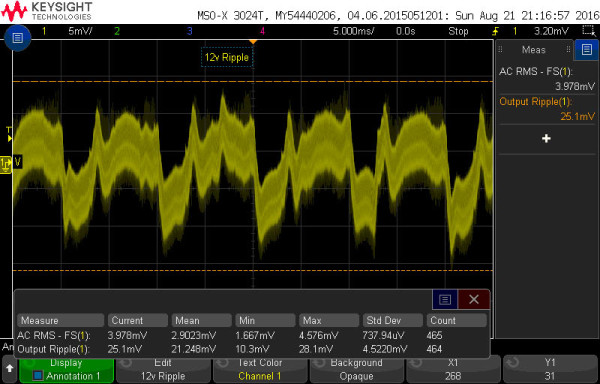

Maksimalni ripple na 12v izvodu je bio 28.1 mV sa srednjom vrijednošću od 21.25 mV, što nije sjajno no sasvim je očekivano od ove ipak jeftinije platforme.

ss_st60f_12 ss_st60f_13

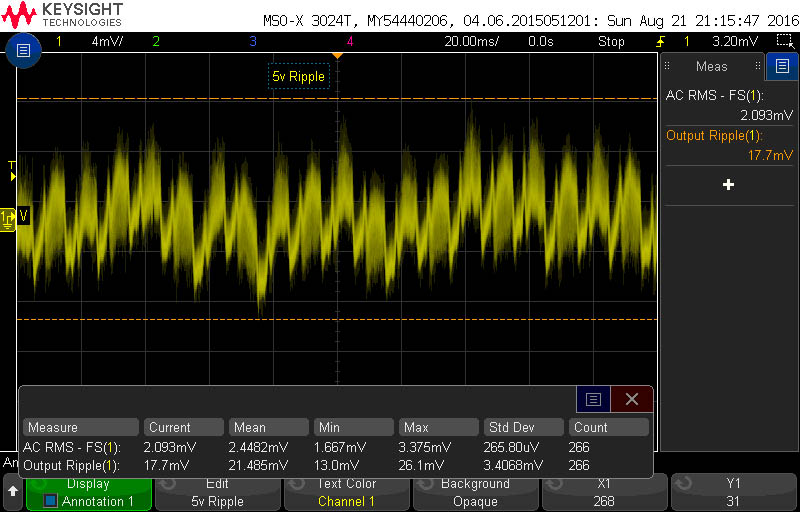

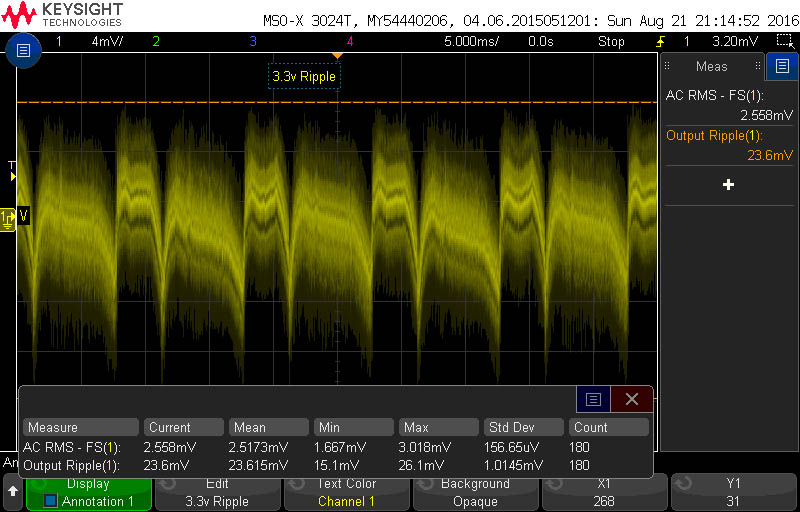

+3.3 V vod bilježi solidni srednji ripple od 23.615 mV s maksimumom na 26.1 mV, dok je prosječni ripple na +5 V vodu 21.49 mV uz maksimum na 26.1 mV. Ponovno slabije vrijednosti, no ne i neočekivane.

ss_st60f_14

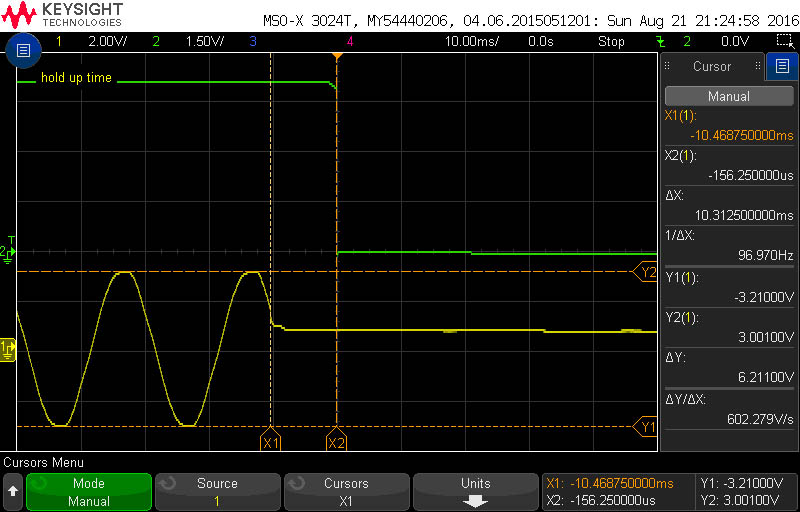

Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Hold-up vrijeme od oko 10.5 ms nije najbolje.

ss_st60f_15

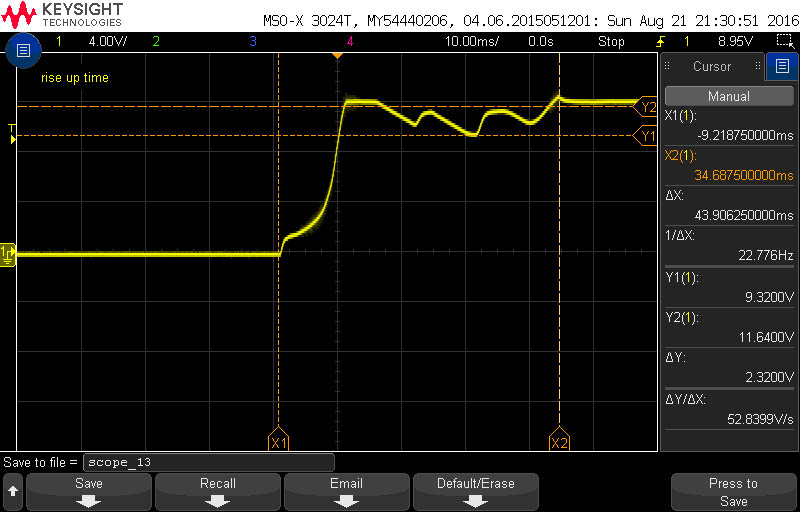

Rise up (turn on) time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12v na izlazu – vrijednost je slabih 43.906 ms, zbog fluktuacija koje se dešavaju nakon inicijalnog postizanja punog napona.
