SilverStone Strider Essential 600W test

Silverstone nam je zajedno s Redline RL05 kućištem koje smo testirali prije otprilike mjesec dana, poslao i napajanje iz Strider Essential serije snage 600 W. Sada smo dobili i rezultate mjerenja koje su proveli stručnjaci iz ITElektronike pa vam donosimo i recenziju napajanja koje nosi naziv ST60F-ES230 i koje nosi 80Plus certifikat efikasnosti. Ovo napajanje spada među povoljnije na tržištu te stoga ima jednostavniju Sirtecovu platformu, ulazni napon prilagođen samo za 230 V mrežu, ali i fiksne kabele. SilverStone inače ovu Strider Essential seriju gura već dugo vremena, i sa svakom novom revizijom su ju pomalo dotjerivali i unaprjeđivali.

Unutar kutije je adekvatno zaštićeno u plastičnu vrećicu sa zračnim mjehurima, a kabeli su smješteni izvan vrećice. Uz fiksne, dolazi i jedan napojni kabel, a tu je i knjižica s uputstvima za instalaciju i rad, te tehničkim specifikacijama. Ono što smo saznali iz uputa, a bitno je za napomenuti je kako podliježe ATX v2.4 specifikacijama.

Napajanje je smješteno u metalno kućište tamno sive boje i dimenzija 150 x 86 x 140 mm. Masa je 1.41 kg, a ukupan dojam kvalitete i završne obrade je jako dobar. Za hlađenje napajanja je zadužen jedan 120 mm "silent" ventilator s promjenjivom brzinom vrtnje, koji pod maksimalnim opterećenjem postaje dosta čujan. Ventilator je malo pomaknut u jednu stranu, što je određeno i unutarnjim layoutom. Topli zrak koji ventilator usisava izlazi kroz stražnju perforaciju, koja zauzima veći dio te stranice na kojoj se još nalaze i strujna utičnica te prekidač. Ulazni napon može biti između 180 i 264 V, frekvencije od 47 do 63 Hz, te tako ovo napajanje nije namijenjeno upotrebi u 110 V mrežama. PFC je aktivnog tipa, što znači kako je PF je veći od 0.9 pri punom opterećenju.

Efikasnost napajanja iznosi od 82 do 85% (zadovoljava 80 Plus certifikat efikasnosti), pri opterećenju od 20 do 100%, a tu smo tvrdnju naravno provjerili i testiranjem. Radna temperatura je maksimalna 40°C pri čemu napajanje daje 600 W, a MTBF je 100.000 sati. Zaštite koje ST-60F-ES donosi su Over Power, Over Voltage i Short Circuit protection. Sirtecova platforma je tako složena da ima jedan +12V vod koji je u stanju dati maksimalnih 552 W snage i 46 A struje. +3.3V vod je, baš kao i +5V vod u stanju dati maksimalnih 20 A struje i kombiniranih 120 W snage.

Kabeli su kao što smo ranije rekli fiksni. Popis svih kabela i konektora je moguće vidjeti ispod, a napomenimo kako su svi dovoljno dugački za normalna mid tower kućišta te kako je jedino kabel s 24 pinskim konektorom sleevan dok su ostali "goli" - tipično za napajanja iz nižeg tržišnog segmenta. Popis kabela i konektora:

• jedan kabel s 24/20 pinskim ATX konektorom (500 mm)
• jedan kabel s 8/4 pinskim EPS/+12V konektorom (750 mm)
• dva kabela s po dva 8/6 pinska PCIe Power konektora (500 + 150 mm)
• dva kabela s po četiri SATA Power konektora (500 + 150 + 150 + 150 mm)
• jedan kabel s tri Molex konektora i jednim Floppy konektorom (500 + 150 + 150 + 150 mm)

Kao što smo rekli platforma je Sirtecova, starija i dobro poznata. Korištene su malo jeftinije komponente, s 85°C elektrolitskim kondenzatorima, SVF20N50F i SVD13N50M N-kanalnim MOSFET-ima, GBU606 ispravljačkom diodom, ST9S313 supervisor IC-om za over i under voltage zaštitu, TNY177PN On/Off switcherom itd. Lemovi su u pravilu solidni, no ima i nešto improvizacija. Sve u svemu, za jednu jeftiniju platformu nije loše.

Kao i do sada mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

Maksimalni ripple na 12v izvodu je bio 28.1 mV sa srednjom vrijednošću od 21.25 mV, što nije sjajno no sasvim je očekivano od ove ipak jeftinije platforme.

+3.3 V vod bilježi solidni srednji ripple od 23.615 mV s maksimumom na 26.1 mV, dok je prosječni ripple na +5 V vodu 21.49 mV uz maksimum na 26.1 mV. Ponovno slabije vrijednosti, no ne i neočekivane.

Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Hold-up vrijeme od oko 10.5 ms nije najbolje.

Rise up (turn on) time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12v na izlazu – vrijednost je slabih 43.906 ms, zbog fluktuacija koje se dešavaju nakon inicijalnog postizanja punog napona.

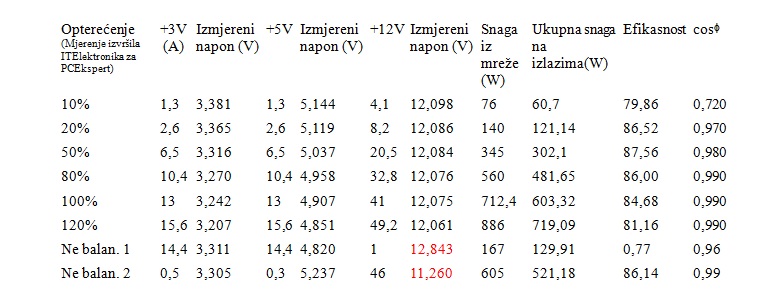

Rezultati mjerenja

Kao što iz tablice vidimo, +3.3V i +12V vodovi se solidno drže i pad napona je solidno kontroliran čak i pri 120% opterećenja. Nažalost, zbog jeftinijih komponenata, +5V je slabije reguliran i pad napona iznosi čak 5%. Efikasnost je solidna čak i pri 120%. Ono gdje je napajanje u potpunosti podbacilo je nebalansirano opterećenje, no to je ionako scenarij u koji će napajanje rijetko doći prilikom stvarnog korištenja. Sve u svemu, osim ovoga pada od 5% na +5V vodu, rezultati su očekivani za jedno ipak jeftinije napajanje.   Zaključak S60F-ES230 je napajanje iz jeftinijeg tržišnog razreda i kao takvo ga treba i analizirati. U Hrvatskoj mu nismo našli cijenu, no u Njemačkoj se prodaje za oko 53 €, što je sasvim konkurentna cijena za 600 W napajanje sa 80 Plus certifikatom. Kvaliteta izrade je solidna, možemo tek zamjeriti što je jedino kabel s 24 pinskim konektorom sleevan, no to je cijena rezanja troškova. Ono što je dobro je da su kabeli dovoljno dugački i da ima dosta konektora, čak i za gradnju malo jačega računala kakvo smo i mi složili u testu RL05 kućišta. Napajanje je ukupno dalo gotovo 720 W na izlazima pri čemu je iz mreže vuklo 886 W, a efikasnost se i tada zadržala iznad obećanih 80%. Očekivano za ovakvu jeftiniju platformu, ripple je malo viši, a Hold up i Rise up vremena su loša. Uz to, pad napona na 5V je visokih 5%, a kod nebalansiranog je opterećenja napajanje podbacilo, no to ne znači kako će biti nestabilno u radu. Pri najvećem opterećenju ventilator postaje bučan, no na oko 50% opterećenja je sve vrlo podnošljivo. Sve u svemu, i uzevši u obzir cijenu koštanja, ovo napajanje možemo preporučiti za sve koji traže jeftino, a pouzdano napajanje.
