SilverStone nam je na test poslao svoje Tundra TD02-RGB AIO vodeno hlađenje za procesore. Svi su jasno u RGB trendu pa ni SilverStone ne smije zaostajati, pa su prošle godine izbacili nekoliko novih osvijetljenih modela. TD02-RGB podržava sve aktualne desktop sockete osim TR4, a riječ je o modelu s 240-milimetarskim radijatorom. Hladnjak dolazi s dva RGB 120-milimetarska ventilatora, a RGB osvjetljenje je i na vrhu poklopca baze i pumpe i to u obliku snježne pahulje, SilverStoneovog logoa.
Hladnjak dolazi u standardnom pakiranju, položen u ležaj od recikliranog kartona i zaštićen najlonskom vrećicom. Na kartonskoj se kutiji nalaze sve kupcu bitne informacije o proizvodu, kako tekstualne tako i ilustrirane. Ono što odmah privlači pažnju je osvjetljenje koje je jasno u RGB LED tehnici pa će svi koji vole šarenilo doći na svoje. I premda nigdje nije jasno naglašeno, osvjetljenje je kompatibilno s mnogim pločama i softverom na tržištu, a mi smo utvrdili kompatibilnost s ASRock i MSI pločama, tj. njihovom softveru za sinkronizaciju osvjetljenja.
TD02-RGB podržava sve aktualne sockete što s AMD strane uključuje AM2/AM3/AM4/FM1 i FM2 (Nema TR4 podrške), a s Intelove LGA775/115X/1366/2011 i 2066. SilverStone je pokušao standardizirati većinu dijelova za montažu pa obje platforme dijele nosač s donje strane ploče, nosače, odstojnike, vijke za pričvršćivanje pumpe itd. Od ostalog, tu je termovodljiva pasta, adapteri za napajanje LED-ica kada želimo samo plavo osvjetljenje, naljepnica za izolaciju donjeg nosača, tri RGB muška prilagodnika itd. Korisničke upute nisu priložene, nego ih je potrebno skinuti što se može i putem QR koda na prednjoj strani kutije.
Ventilatori su 120-milimetarski, s promjenjivom brzinom vrtnje između 600 i 2.200 okretaja u minuti (PWM), maksimalnog protoka zraka od 83.7 CFM-a (cubic feet per minute), i maksimalnog statičkog pritiska 2.63 mm/H20. Ventilatori imaju 4-pinske konektore za napajanje i PWM kontrolu, te po dva LED konektora od kojih jedan koristimo za RGB, a drugi za Blue light. Ventilatori na obje strane imaju gumirane nosače za eliminaciju prijenosa vibracija. Na maksimalnih prikazanih 2.257 okretaja (HWInfo), smo izmjerili popriličnu buku od 58 dB, a to je najčešće i brzina na kojoj rade kada je jači procesor poput naših testnih pod punim opterećenjem. Proizvođač pak navodi vrijednost od maksimalnih 34.8 dBA.
Pred nama je klasičan AIO hladnjak koji se sastoji od aluminijskog radijatora, gumenih cijevi i baze u kojoj se nalazi vodena pumpa i bakreni vodeni blok. Radijator je dimenzija 274 x 120 x 32 milimetra, i klasičnog je valovitog rasporeda aluminijskih listova. Cijevi su fiksno pričvršćene za njega, a na drugom kraju, tj. na bazi su na pokretnim L koljenima za bolju prilagodbu unutar kućišta. Cijevi su gumene i dužine su 310 milimetara, pa je stoga hladnjak najpogodniji za ugradnju u mid tower kućišta.
Na vrhu i dnu radijatora se nalaze plastični prozirni poklopci koji su ujedno i nosači za ventilatore, unutar kojih se nalazi imitacija karbonskih vlakana pa to malo podiže izgled radijatora i čini ga drugačijim od konkurencije.
Baza, tj. sklop u kojem su pumpa i bakreni vodeni blok je dimenzija 58 x 58 x 42 milimetra. Bakreni vodeni blok na gornjoj (unutarnjoj strani) ima mikro kanale od 0.2 milimetra za efikasnije odvođenje topline na medij (rashladnu tekućinu) koji teče kroz njih. Bakrena baza koja nasjeda na IHS procesora nije savršeno polirana i vidljive su brazdice tvorničke obrade. Vodena pumpa se nalazi iznad vodenog bloka, a proizvođač navodi da se vrti na brzini od 2.500 okretaja u minuti (+/- 250 okretaja) i da "vuče" 0.28 ampera struje. Na bazi se nalazi 3-pinski konektor za napajanje pumpe i RGB LED konektor.

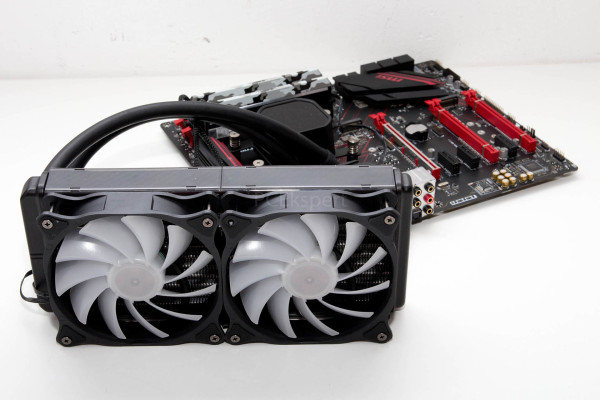

Testirali smo i na AMD i na Intel platformi. Krenuli smo s AMD-ovom prvom i odmah naletjeli na problem. Naime, naša testna Gigabyteica X470 Aorus Gaming 7 WiFi s donje strane ima aluminijsku ploču koja onemogućava instalaciju univerzalnog donjeg nosača. Silverstone je standardizacijom zeznuo stvar i upravo su produženi nosači za Intel ploče krivac za nemogućnost instalacije. Srećom, u labu imamo i MSI-evu X470 Gaming Plus ploču koja s donje strane nema ništa pa smo mogli instalirati hladnjak bez problema.
Na bazi se tvornički nalazi nosač za Intel sockete kojeg jednostavnim povlačenjem skidamo i ugrađujemo nosač prilagođen AMD socketima.
Instalacija donjeg nosača je jednostavna, s plastičnim obujmicama koje drže na mjestu vijke, a i odstojnici koji dolaze s gornje strane su uži pa su vijci tako dodatno fiksirani. Na kraju samo preostaje položiti bazu na procesor i zategnuti matice s oprugama. Baza pravilno nasjeda na IHS.
Instalacija na Intel ploče je identična, samo je donji nosač potrebno okrenuti na Intel stranu, vijke postaviti u odgovarajuće rupe i nakon toga opet s gornje strane namjestiti i pritegnuti bazu.
RGB LED osvjetljenje smo isprobali na obje ploče i sinkronizacija s ostatkom osvjetljenja na pločama je oba puta prošla bez problema. Na videu vidimo jedan od efekata na ASRockovoj ploči, a podržano je sve što podržava i softver.
Test sistem i način testiranja
Test sistem
Test sistem :: Hardware
Matična ploča
Gigabyte X470 Aorus Gaming 7 WiFi, ASUS STRIX Z390-I Gaming
Procesor
AMD Ryzen 2700X, Intel Core i7-8700K
Memorija
G.Skill Sniper X 3.400 MHz 2x 8GB, G.Skill Trident Z 3.200 MHz 2x 8 GB
Testove smo kao napravili na dvije različite platforme, kao što smo mogli vidjeti i na prethodnoj stranici. Različite smo platforme koristili kako bi dobili najbolji mogući uvid u performanse hladnjaka. Usporedba će biti s nekim ranije testiranim hladnjacima, što vodenim što zračnim, uključujući i nedavno testirane MasterLiquid ML360R iz CoolerMastera te Ryuo i Ryujin modele iz ASUS-a. Koristili smo klasičan set softvera, tj. HWInfo za nadzor parametara rada i ono najvažnije, temperatura. Za opterećenje nam je poslužio OCCT-ov CPU test (Large Data Set, 64 bits, Infinite, maksimalni broj threadova). Nakon sat vremena opterećenja smo napravili screenshot HWInfa i te maksimalne temperature iskazali u grafovima.
Rezultati testova
AMD Ryzen 7 2700X @ Stock
[ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je bolje)" labels="Asus ROG Ryuo 240,Asus ROG Ryujin 360,Asus ROG Ryujin 240,CoolerMaster ML360R RGB,Be Quiet! Dark Rock Pro 4,Noctua D15,SilverStone TD02-RGB,Be Quiet! Dark Rock 4" values="62.5,62.9,65.5,67.4,67.5,67.9,69.6,71.3" colors="blue,blue,blue,blue,blue,blue,red,blue" height="500" min="0"]
Prije analize napomena. U grafu prikazane temperature su T(die), a one su kod ovog procesora niže za 10°C od T(ctl).
TD02-RGB je na prvi pogled postigao malo lošiji rezultat, no kada to usporedimo s primjerice ML360R vidimo kako su samo 2°C u pitanju. Ipak, ventilatori se pri tome vrte skoro na maksimumu i buče na oko 54 dB.
AMD Ryzen 7 2700X @ 4.3 GHz
[ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je bolje)" labels="Asus ROG Ryuo 240,Asus ROG Ryujin 360,Asus ROG Ryujin 240,SilverStone TD02-RGB,CoolerMaster ML360R RGB" values="77.4,78.9,79.5,83.3,84" colors="blue,blue,blue,red,blue" height="300" min="0"]
Overclockingom procesora na 4.3 GHz pri 1.41 V (LLC Turbo), temperatura raste na na 83.4°C što je čak malo bolje od ML360R. Ipak, ovdje ventilatori buče čak 58 dB jer se vrte na maksimumu. Više od same buke ventilatora smeta jaki huk zraka koji se pri tome proizvodi.
Intel i7-8700K @ Stock (4.3 GHz)
[ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)" labels="Asus ROG Ryujin 240,Asus ROG Ryuo 240,Asus ROG Ryujin 360,Arctic LF 240,CoolerMaster ML360R RGB,Cryorig H7,Be Quiet! Dark Rock Pro 4,Arctic Freezer 12,Be Quiet! Dark Rock 4,SilverStone TD02-RGB" values="62,62,63,68,68,68,70,72,72,76" colors="blue,blue,blue,blue,blue,blue,blue,blue,blue,orange" height="600" min="0"]
Rezultat iznad je na referentnim vrijednostima procesora, tj. na 4.3 GHz u boostu na svim jezgrama. Podatak o temperaturi je makimum na jednoj jezgri.
Najlošiji rezultat, no ovdje ploča pokušava ne vrtjeti ventilatore do kraja i buka je koliko toliko prihvatljivih 50 dB. Prosjek na svim jezgrama je ipak niži - 72.3°C
Kada se ventilatori forsiranjem Full Speeda zavrte na maksimum temperatura pada za oko 4°C, no buka je visoka.
Intel i7-8700K @ Core Enhancement (4.7 GHz)
[ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)" labels="Asus ROG Ryujin 240,Asus ROG Ryuo 240,Asus ROG Ryujin 360,CoolerMaster ML360R RGB,Arctic LF 240,Be Quiet! Dark Rock Pro 4,SilverStone TD02-RGB,Be Quiet! Dark Rock 4,Cryorig H7,Arctic Freezer 12" values="80,80,81,82,88,90,90,92,92,95" colors="blue,blue,blue,blue,blue,blue,orange,blue,blue,blue" height="600" min="0"]
Uključivanjem Core Enhancementa boost na svim jezgrama raste na 4.7 GHz, kao i napon koji automatski skače s oko 1.2 na preko 1.4 V.
Ovdje opet ne prolazi bez velike buke, ventilatori se "trude" hladiti zagrijanu tekućinu, i postignut je rezultat koji je malo lošiji od LF 240, no sasvim u rangu puno tišeg zračnog hladnjaka Dark Rock Pro 4. Prosjek na svim jezgrama je prihvatljivijih 87°C.
Samo za usporedbu, isprobali smo hladnjak i s procesorom na 5.0 GHz i prosjek je iznosio visokih 91.6°C s maksimumom na jednoj jezgri od 94°C.
Zaključak
SilverStone je prošle godine oplemenio svoju seriju AIO hladnjaka s RGB modelima i TD02-RGB je rezultat toga. Iz testova je vidljivo da baš i nije namijenjen za najjače procesore i njihov overclocking, jer su temperature više i ventilatori se visokim okretajima bore s toplinom. Ti visoki okretaji rezultiraju i visokom bukom, jako izraženim hukom zraka i nije ugodno sjediti u prostoriji kada ovaj hladnjak hladi overclockirani procesor. Mi smo ga tako stavili na maksimalnu kušnju, a zaključak je kako će mu puno bolje pristajati neki procesor iz srednjeg ranga, kao i3 i i5 ili pak Ryzen 3 ili 5. Uz buku ima još jednu manu, a ta je da nije kompatibilan sa svim pločama na tržištu. Zbog univerzalnog donjeg nosača, problema će biti s pločama koje imaju oklope i hladnjake s donje strane. Ipak uz solidnu kvalitetu materijala i izrade, RGB osvjetljenje i dobru cijenu koja se kreće između 70 i 80 € u Njemačkoj TD02-RGB je na kraju krajeva solidan izbor.
