Svakakve P4 ploče

Datum objave 25.03.2004 - Ozren Žagmešter

Uvod i Gigabyte 8I848P 1/2

Evo nas opet malo u društvu ploča za Intel P4 procesor. Prvobitno smo se htjeli orijentirati na jeftinije ploče, tj. one koje nisu na bazi 865PE ili 875P chipseta već nekih drugih, no na kraju smo u test ipak dodali jednu ploču na bazi Canterwood chipseta. Tako smo isprobali dvije i848P ploče - Gigabyte 8I848P i EPoX 4PLAI. Intel 848P chipset nije ništa drugo nego krnji i865PE kojem je maknuta podrška za dual channel mod rada. Neki su pisali kako je 848P evoluirao iz 845 serije, no to uopće nije točno. Osim 848P testirali smo i jednu ploču na bazi VIA PT880 chipseta (Soltek PT880E-RL) te jednu na bazi SiS-ovog 655FX-a (Gigabyte 8S655FX-L). Za razliku od 848P, VIA PT880 i SiS 655FX podržavaju dual channel mod rada što bi trebalo značiti da su im performanse slične onima koje daju 865PE i 875P chipseti. Kažemo trebali jer se s chipsetima nikada ne zna - razlike u performansama znaju biti puno veće nego što bi čovjek očekivao. Ono što je bitno je to da svi isprobani chipseti podržavaju P4 procesore sa sabirnicom na 800MHz (FSB) te da nude sve ono što sigurno korisniku treba - USB 2.0, SATA i sl. stvari. Za kraj je tu još jedna high-end ploča koju je proizvođač namijenio igračima - DFI PRO875B LAN Party.

Krenimo sada sa samim pločama!



Gigabyte 8I848P

Ova ploča je tipičan Gigabyteov uradak pa tako ne čudi solidan layout. Prostora između AGP utora i DIMM utora ima više nego dovoljno pa promjena memorije, ukoliko ste vlasnik neke dugačke AGP kartice, neće biti problem. Za pohvalu je i smještaj floppy utora koji se nalazi prilično "visoko" na ploči. IDE i SATA utori su na uobičajenom mjestu. Što se tiče ATX utora, smještaj 20-pinskog je dobro riješen, dok bi bili sretniji da smo 4-pinski vidjeli u blizini većeg brata. No, ovakav raspored je vrlo raširen pa ga ne treba uzeti kao veliki minus. Što se općenito prostranosti tiče, s 8I848P pločom nećete imati problema. Ovo i ne čudi jer ploča sama po sebi nije pretjerano opremljena dodatnim kontrolerima.

Gigabyte 8I848P

Tvorničke specifikacije:

  • Podržani procesori:
    • Intel Pentium 4 Socket 478 procesori, 400/533/800MHz FSB (HT Tehnologija podržana)
  • Chipset:
    • Intel 848P
    • Intel ICH5
  • Dodatni kontroleri:
    • Realtek ALC655 audio
    • ITE 8712F I/O
  • Memorija:
    • 3x 184-pinski DIMM utor za PC1600/2100/2700/3200 DDR memoriju
    • Maksimalno do 2GB
  • Utori:
    • 1x AGP (8x)
    • 5x PCI
  • ATA portovi:
    • 2x ATA-100 (maksimalno 4 jedinice)
    • 2x SATA
  • I/O i drugi portovi:
    • 4x USB 2.0
    • 1x Paralelni port (EPP, ECP), 2x Serijski port
    • 1x PS/2 tipkovnica, 1x PS/2 miš
    • Audio I/O
    • 1x FDD
    • 3x fan header
  • Standardi:
    • ATX PCI 2.3, USB 2.0/1.1
    • ACPI
  • Overclocking:
    • FSB
    • VCORE
    • VDDR
    • VAGP
  • Ostalo:
    • Wake-on-LAN, Wake-on-Ring, Suspend to RAM
    • PC Health monitoring (ambientna i CPU temperatura, napon, brzina ventilatora)
    • Dodatni USB modul (2 priključka).

Gigabyte 8I848P 2/2

Ukoliko ste očekivali da ćete na 8I848P ploči naći veliki broj dodatnih kontrolera i featura, što inače je osobina Gigabyte ploča, onda ćete se razočarati. Tako 8I848P, osim stvari koje standardno podržava ICH5 South Bridge i integriranog Realtek audia, nema nikakvih drugih dodataka, pa čak ni integriranu LAN karticu. Ovo nam se čini velikim propustom iako postoji i model koji ima integrirani LAN (8I848P-L). Po nama bi svaka ploča danas morala doći s integriranom mrežnom karticom.

Priključci za periferiju

Što se BIOS-a tiče, on je također vrlo uobičajen za Gigabyte ploče. Tako ćete do nekih funkcija dospjeti jedino ukoliko u BIOS-u pritisnete CTRL+F1 kombinaciju. Dodatni meniji će vam prvenstveno omogućiti promjenu memorijskih postavki (CAS, RAS, itd.), no isto tako i neke stvari koje po nama nikako ne bi trebale biti sakrivene - npr. uključivanje/isključivanje SMART-a za hard diskove. Što se opcija za overclocking tiče, 8I848P nudi najosnovnije. Tako FSB možete dizati u koracima od 1MHz, vddr podići do 2.8V (u koracima od 0.1V), a vagp podići do 1.8V (također u koracima od 0.1V). Što se voltaže procesora tiče, nju možete podići za 5, 7.5 ili 10%, - drugim riječima, izbor vcore-a je prilično siromašan. Na sreću, sama ploča daje veće voltaže nego što tvrdi, tako da smo iz nje maksimalno uspjeli izvući 1.78V, što je bilo dovoljno za dobar overclocking. S pločom nismo imali nikakvih problema što se stabilnosti ili kompatibilnosti tiče, što i ne čudi jer je, kao što smo već i rekli, vrlo siromašna dodacima. S druge strane, performanse su u par testova bile puno niže nego što smo očekivali - očito da Gigabyte s te strane nije sve u BIOS-u složio kako treba. Isto tako, Performance Mode opciju u BIOS-u nismo uspjeli uključiti bez da nakon toga ploča prestane raditi. Treba napomenuti i to da ukoliko budete dovoljno glupi i sada si nabavite Prescott P4 procesor, on će vam na ovoj ploči raditi bez ikakvih problema.

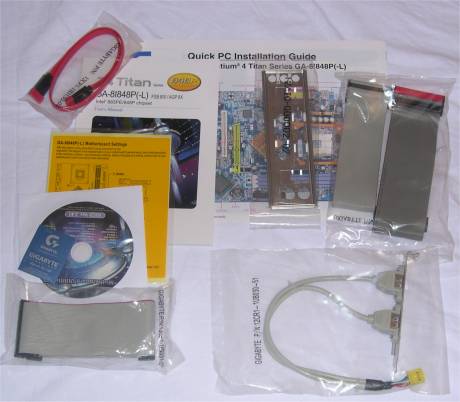

Siromašan bundle

S obzirom da je ploča siromašna dodacima, ne čudi da ni bundle nije pretjerano bogat. Tako osim uputstava, kablovine, back panela, jednog USB bracketa i CD-a nećete dobiti ništa drugo.

EPoX 4PLAI 1/2

EPoX 4PLAI

EPoX 4PLAI ploča ima prilično zanimljiv smještaj 20-pinskog ATX konektora koji se nalazi skoro po sredini ploče. Ovakav smještaj svakako nije za pohvalu, no to je ujedno i jedina zamjerka. Sve ostalo je dobro - prostor oko socketa, udaljenost AGP utora od dva memorijska utora, itd. Čak je i floppy utor dobro smješten što je rijetkost na EPoX pločama.

EPoX 4PLAI

Tvorničke specifikacije:

  • Podržani procesori:
    • Intel Pentium 4 Socket 478 procesori, 400/533/800MHz FSB (HT Tehnologija podržana)
  • Chipset:
    • Intel 848P
    • Intel ICH5
  • Dodatni kontroleri:
    • Realtek ALC655 audio
    • Realtek RTL8101L 10/100MB LAN
    • Winbond I/O
  • Memorija:
    • 2x 184-pinski DIMM utor za PC1600/2100/2700/3200 DDR memoriju
    • Maksimalno do 2GB
  • Utori:
    • 1x AGP (8x)
    • 5x PCI
  • ATA portovi:
    • 2x ATA-100 (maksimalno 4 jedinice)
    • 2x SATA
  • I/O i drugi portovi:
    • 4x USB 2.0
    • 1x Paralelni port (EPP, ECP), 2x Serijski port
    • 1x PS/2 tipkovnica, 1x PS/2 miš
    • Audio I/O
    • 1x FDD
    • 3x fan header
    • 1x RJ45
  • Standardi:
    • ATX PCI 2.3, USB 2.0/1.1
    • ACPI
  • Overclocking:
    • FSB
  • Ostalo:
    • Wake-on-LAN, Wake-on-Ring, Suspend to RAM
    • PC Health monitoring (ambientna i CPU temperatura, napon, brzina ventilatora)
    • Gameport modul.

EPoX 4PLAI 2/2

EPoX 4PLAI je ploča namijenjena za običan rad, kao i sam i848P chipset, pa tako ne čudi da je BIOS vrlo siromašan opcijama. Jedina stvar koju možete promijeniti, osim uobičajenih postavki za memoriju (CAS, RAS, množitelji...), jest FSB. Na promjenu vcore-a, vddr-a ili vagp-a možete zaboraviti. Ipak, ploča radi mali overvoltage za memoriju, tako da je prava voltaža za nju 2.7V, a ne propisanih 2.5V. Zanimljiva stvar je i to da je EPoX na 4PLAI uspio uključiti i PAT iako se radi o ploči koja podržava samo jedno-kanalni rad. Ukoliko namjeravate 4PLAI opremiti s puno memorije, neće vas razveseliti činjenica da na ploči postoje samo dva memorijska utora.

Kontroleri

Bundle je prihvatljiv za tako jednu low-end ploču - osim kablovine, knjižica i sličnih stvari, u paketu ćete još dobiti i back panel te game port modul. Mnoge će razveseliti i činjenica da 4PLAI dolazi i s Molex/SATA konvertorom - ukoliko ste vlasnik nekog SATA diska ovo će vas spasiti odlaska do Chipoteke. Od ugrađenih kontrolera tu su 10/100 LAN i audio - oboje made by Realtek.

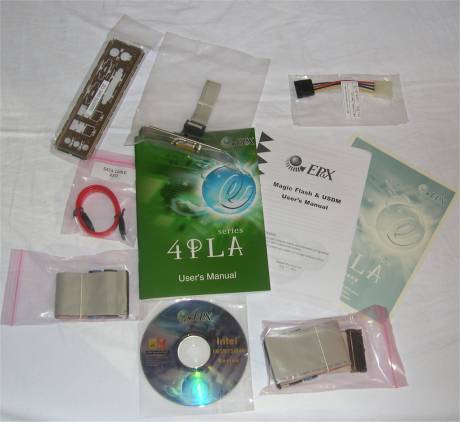

Bundle

Ploča nam nije stvarala nikakvih problema tako da je njeno testiranje prošlo glatko i brzo. I to je to - nema se što više reći.

Gigabyte 8S655FX-L 1/2

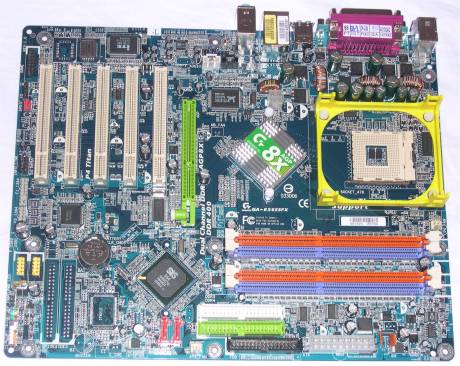

Gigabyte 8S655FX-L

Raspored stvari na 8S655FX-L ploči vrlo je dobar. Sve je na svom mjestu osim 4-pinskog ATX utora kojeg bismo rađe vidjeli u susjedstvu većeg brata (20-pinskog). Ono što nam se pak nikako nije svidjelo jest cooler za North Bridge koji je mizernih dimenzija. Iako se SiS-ov North Bridge ne grije previše, prilikom overclockinga se lagano primijeti da je ovako mali heatsink ipak nedovoljan.

Gigabyte 8S655FX-L

Tvorničke specifikacije:

  • Podržani procesori:
    • Intel Pentium 4 Socket 478 procesori, 400/533/800MHz FSB (HT Tehnologija podržana)
  • Chipset:
    • SiS 655FX HMAC
    • SiS 964 MuTIOL
  • Dodatni kontroleri:
    • Realtek ALC658 audio
    • Realtek 8100C 10/100LAN
    • ITE I/O
  • Memorija:
    • 4x 184-pinski DIMM utor za PC1600/2100/2700/3200 DDR memoriju
    • Maksimalno do 4GB
  • Utori:
    • 1x AGP (8x)
    • 5x PCI
  • ATA portovi:
    • 2x ATA-100 (maksimalno 4 jedinice)
    • 2x SATA
  • I/O i drugi portovi:
    • 4x USB 2.0
    • 1x Paralelni port (EPP, ECP), 2x Serijski port
    • 1x PS/2 tipkovnica, 1x PS/2 miš
    • Audio I/O
    • 1x FDD
    • 1x RJ45
    • 3x fan header
  • Standardi:
    • ATX PCI 2.3, USB 2.0/1.1
    • ACPI
  • Overclocking:
    • FSB
    • VCORE
    • VDDR
    • VAGP
  • Ostalo:
    • Wake-on-LAN, Wake-on-Ring, Suspend to RAM
    • PC Health monitoring (ambientna i CPU temperatura, napon, brzina ventilatora)
    • Dodatni USB modul (2 porta).

Gigabyte 8S655FX-L 2/2

BIOS na ovoj ploči sadrži sve potrebne opcije. Vcore se može dići na isti način kao i na 8I848P u koracima od 5, 7.5 ili 10%. Vagp se može dići do 1.8V, što je i više nego potrebno. S druge strane, vddr se može dići samo za 0.1V, tj. na 2.6V. Shodno tome ne čudi loš overclocking - no o tome ćemo više kasnije. Postavke za memoriju i sl. postat će dostupne samo nakon pritiska CTRL+F1 kombinacije. Kako se ova ploča bazira na SiS655FX chipsetu ne čudi da BIOS nudi nevjerojatan izbor memorijskih množitelja. Nažalost, oni ne rade baš kako treba - stavljanje na veliku većinu množitelja rezultira pločom koja ne želi ni POST-ati. Performance Mode opcija također nije radila kako treba, no u usporedbi s 8I848P stvar je malo manje potrgana - ploča nakon uključivanja ove opcije POST-a, no ulazak u Windowse nemoguća je misija. Ako ništa drugo, dvo-kanalni mod radi kako treba na 1:1 omjeru FSB:Memorija.

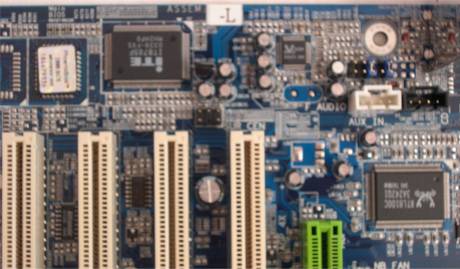

Ima mjesta za još kontrolera (ugrađeni na Ultra verziji)

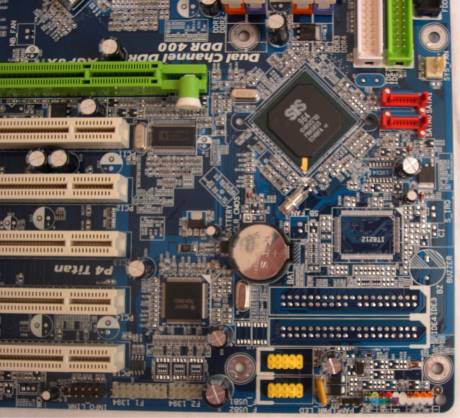

Srce "juga" ploče je pouzdani SiS 964 South Bridge koji podržava 2 SATA i 2 PATA kanala te stvari poput USB-a 2.0 i sl. Postoji i Ultra verzija ove ploče koja dolazi s dodatnim ATA RAID kontrolerom. Od dodatne opreme je tu prilično kvalitetni Realtek 658 audio (jack-sensing) te 10/100 LAN kartica (također Realtek).

LAN, I/O, itd.

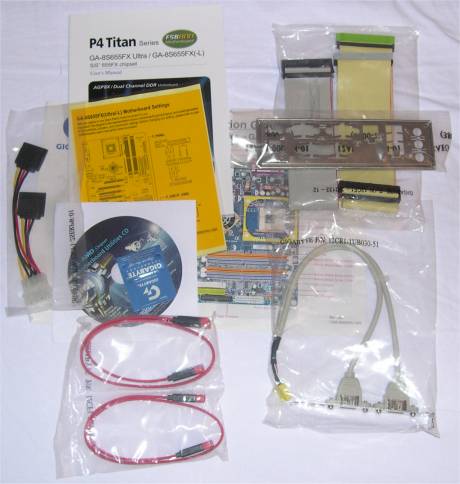

Bundle je prilično velik, što je za pohvalu. Osim instalacijskog CD-a, knjižica i uobičajene kablovine, tu su još USB modul s dva porta, back panel te dva Molex/SATA "konvertora" (ploča dolazi i s 2 SATA kabla). Sve u svemu solidno.

Bundle

Soltek PT880E-RL 1/2

Soltek PT880E-RL

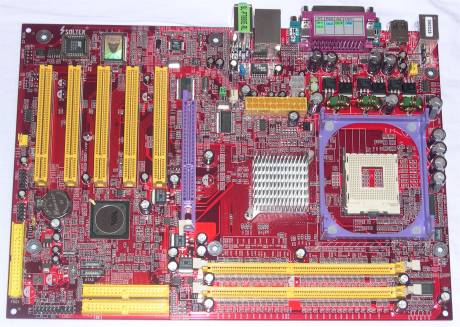

Soltek stalno mijenja boju PCB-a svojih ploča, tako da nas nije iznenadila žarko crvena boja (slična onoj na MSI pločama). Iako ploča izgleda dobro, njezin layout ne možemo puno pohvaliti - AGP utor je preblizu memoriji, a 20-pinski ATX utor se nalazi na sredini ploče što znači da će vam kabel s napajanja dobro zakomplicirati optimalan protok zraka. Floppy utor se nalazi na dnu ploče, nešto što neće razveseliti vlasnike tower kućišta s floppy uređajem na vrhu. No, to nije sve - ploča dolazi samo s dva headera za ventilatore. Ploča dolazi i sa samo dva utora za memoriju tako da ni proširenje memorije nije laka stvar. S druge strane možda je dobro da je tako jer je PT880 prvi dvo-kanalni chipset kojeg je za P4 napravila VIA i nije da je bez mušica. Mi smo za potrebe ovog članka htjeli isprobati još jednu PT880 ploču (MSI), no nažalost smo od nje odustali - primjerak koji smo dobili na test nije radio kako treba.

Soltek PT880E-RL

Tvorničke specifikacije:

  • Podržani procesori:
    • Intel Pentium 4 Socket 478 procesori, 400/533/800MHz FSB (HT Tehnologija podržana)
  • Chipset:
    • VIA PT880
    • VIA VT8237
  • Dodatni kontroleri:
    • VIA 1616 AC'97 audio
    • VIA 6183/6103 10/100 LAN
    • ITE I/O
  • Memorija:
    • 2x 184-pinski DIMM utor za PC1600/2100/2700/3200 DDR memoriju
    • Maksimalno do 2GB
  • Utori:
    • 1x AGP (8x)
    • 5x PCI
  • ATA portovi:
    • 2x ATA-100 (maksimalno 4 jedinice)
    • 2x SATA
  • I/O i drugi portovi:
    • 4x USB 2.0
    • 1x Paralelni port (EPP, ECP), 2x Serijski port
    • 1x PS/2 tipkovnica, 1x PS/2 miš
    • Audio I/O
    • 1x FDD
    • 1x RJ45
    • 2x fan header
  • Standardi:
    • ATX PCI 2.3, USB 2.0/1.1
    • ACPI
  • Overclocking:
    • FSB
    • VCORE
    • VDDR
    • VAGP
  • Ostalo:
    • Wake-on-LAN, Wake-on-Ring, Suspend to RAM
    • PC Health monitoring (ambientna i CPU temperatura, napon, brzina ventilatora)

Soltek PT880E-RL 2/2

Što se tiče BIOS-a, Soltek PT880E-RL nas nije razočarala. Memoriju možete namjestiti kako hoćete jer su tu sve uobičajene opcije (CAS, RAS, itd.), množitelji te opcije koje su standardne za ploče na bazi VIA chipseta - DRAM 1T command i interleave. Da bi sve radilo kako treba morali smo memoriju staviti na 2-2-2-6, što je za mrvicu manje agresivno nego (za nas) uobičajenih 2-2-2-5. Raspon voltaža je isto dobar - vcore se može podići do 1.8V, vddr do 2.8V, a vagp do 1.8V. Malo nas je iznenadio niski maksimalan FSB od 250MHz, no kada smo krenuli testirati shvatili smo da je to više nego dovoljno - PT880E-RL jako slabo podnosi visoki FSB. Jedan od razloga za to je i nedostatak AGP/PCI locka kojeg imaju Intel i SiS P4 chipseti.

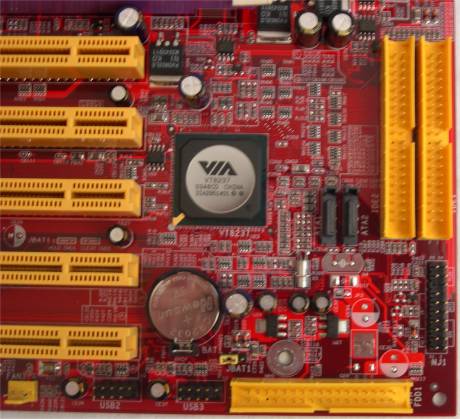

VIA VT8237 South Bridge

Ugrađeni VIA VT8237 South Bridge bogat je funkcijama tako da osim uobičajenih (podršku za 2 IDE kanala, USB 2.0 i sl.) daje podršku i za SATA RAID. Općenito su svi integrirani kontroleri na PT880E-RL ploči proizvod tvrtke VIA - kako 10/100 LAN, tako i zvuk (VIA 1616 AC'97). Ugrađeni audio nije neka velika sreća, no nismo ni očekivali da će ova ploča doći opremljena sa zvukom poput VIA Envy24PT-a.

Dodataka nikad dosta

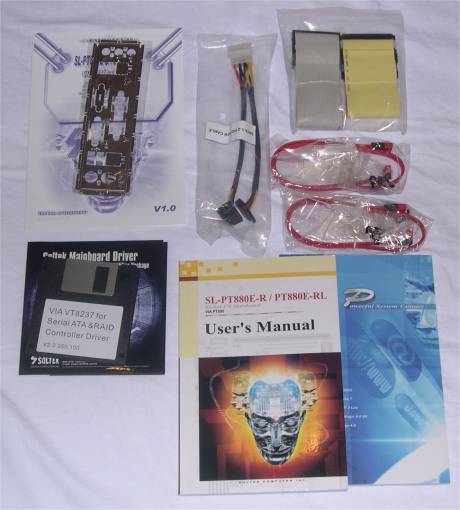

Što se bundlea tiče, on je zadovoljavajući. Ne sadrži ništa ekstra poput dodatnih USB modula, ali mu zato ništa posebno ni ne fali. Osim uputstava, driver CD-a i diskete, tu je još uobičajena kablovina te dva dva SATA kabla i Molex/SATA "konvertora". Soltek nikada nije uz svoje proizvode dijelio dodatke "šakom i kapom" - zato su cijene Soltek ploča vrlo agresivne.

Bundle

DFI PRO875B LAN Party 1/2

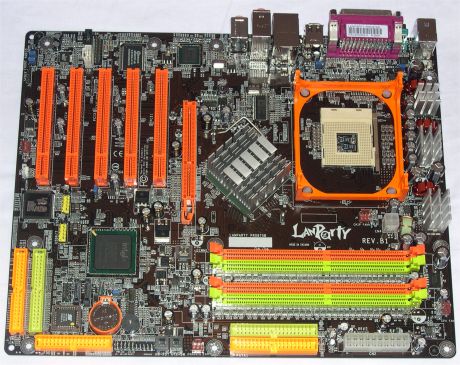

DFI PRO875B LAN Party

DFI PRO875B LAN Party ploču krasi solidan iako ne i izvrstan layout. Za pohvalu je smještaj ATX konektora i činjenica da memorijski utori nisu "zalijepljeni" na AGP utor. Ono što nam se pak nije svidjelo jest velika gužva oko North Bridge čipa koji se nalazi na vrlo malom razmaku od socketa s jedne i AGP utora s druge strane. Zbog toga se na tom mjestu na ploči stvara vruća zona gdje unakrsno procesor, grafička kartica i NB dodatno zagrijavaju jedno drugo. Dodatni problem je to što postoje i neke grafičke kartice (npr. MSI FX5950 Ultra) koje imaju hladnjak s obje strane PCB-a koje na ovu ploču jednostavno neće biti moguće staviti. Vlasnike full-tower kućišta s floppyem na vrhu neće razveseliti niti smještaj floppy utora pri dnu ploče.

DFI PRO875B LAN Party

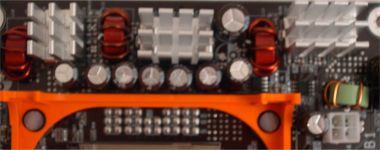

Sinkovi za MOFSET-e

DFI pak treba pohvaliti jer je na MOFSET-e stavio heatsinkove te ploča dolazi s četiri headera za ventilatore. Izgled ploče je isto dobar zbog crnog PCB-a te žutih i narančastih konektora koji posebno dobro izgledaju pod UV svjetlom.

Tvorničke specifikacije:

  • Podržani procesori:
    • Intel Pentium 4 Socket 478 procesori, 400/533/800MHz FSB (HT Tehnologija podržana)
  • Chipset:
    • Intel 875P
    • Intel ICH5R
  • Dodatni kontroleri:
    • C-Media 9739 audio
    • 82547EI Gigabit LAN (CSA)
    • Winbond 83627HF-AM I/O
    • Highpoint HPT372N ATA RAID
  • Memorija:
    • 4x 184-pinski DIMM utor za PC1600/2100/2700/3200 DDR memoriju
    • Maksimalno do 4GB
  • Utori:
    • 1x AGP (8x)
    • 5x PCI
  • ATA portovi:
    • 4x ATA-100 (maksimalno 8 jedinica)
    • 2x SATA
  • I/O i drugi portovi:
    • 4x USB 2.0
    • 1x Paralelni port (EPP, ECP), 2x Serijski port
    • 1x PS/2 tipkovnica, 1x PS/2 miš
    • Audio I/O, Coax digital
    • 1x FDD
    • 4x fan header
  • Standardi:
    • ATX PCI 2.3, USB 2.0/1.1
    • ACPI
  • Overclocking:
    • FSB
    • VCORE
    • VDDR
    • VAGP
  • Ostalo:
    • Wake-on-LAN, Wake-on-Ring, Suspend to RAM
    • PC Health monitoring (ambientna i CPU temperatura, napon, brzina ventilatora)
    • Game port modul
    • Dodatni 5.25" modul (2 USB porta, audio).

DFI PRO875B LAN Party 2/2

BIOS na LAN Party ploči je vrlo moćan. Za overclockere je tu dobar izbor voltaža - vddr ide do 2.9V, vagp do 1.8V, a vcore se može podići do vrlo visokih 1.975V iako treba reći da ploča radi lagani undervoltage za CPU (za 0.04V). Tu je i mogućnost tweakinga za memoriju (CAS, RAS, množitelji, itd.) kao i na ostalim Canterwood pločama. No, ono što nam se posebno svidjelo jest CMOS Reloaded tehnologija koja omogućuje spremanje četiri potpuno različita seta postavki BIOS-a. Tako možete lijepo napraviti jedan set postavki gdje je manje-više sve na defaultu, jedan set za lagani (ljetni) overclocking, jedan za maksimalni (zimski) overclocking i sl. Prilikom POST-a vrlo jednostavno možete promijeniti s kojim setom želite da ploča radi - vrlo praktična stvar i za svaku pohvalu. Nadamo se da će ovu korisnu stvar kopirati i neki drugi proizvođači matičnih ploča!

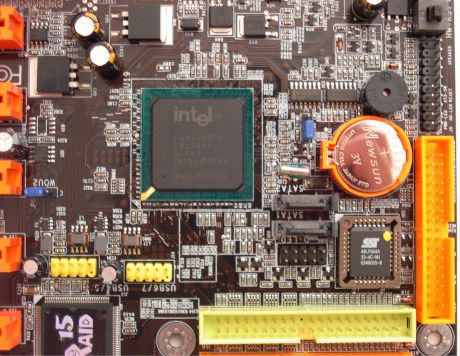

Jug ploče

Opremljenost dodatnim kontrolerima je isto za pohvalu - osim ICH5R South Bridge čipa su tu još Gigabitni LAN (i to CSA, ne PCI), Highpoint 372N ATA RAID i C-Media audio (9739). Kako je DFI LAN Party high-end ploča, no žao nam je što je DFI ugradio audio prosječne kvalitete, a ne npr. odlični VIA Envy24PT. No, što je tu je.

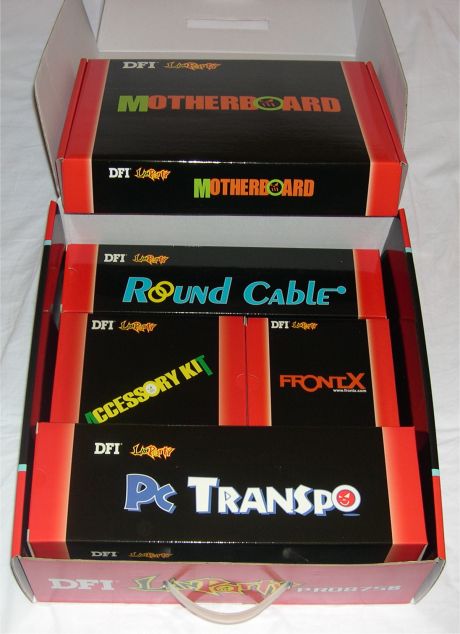

Kutija zvana gigant

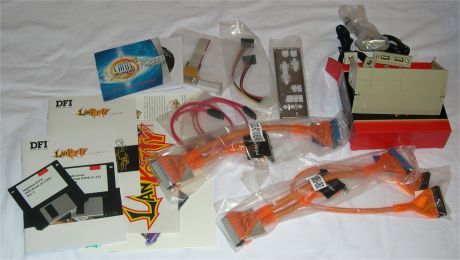

Bundle zvan gigant!

Prava snaga DFI LAN Party ploče nalazi se u ogromnom paketu dodataka. Tako su tu osim driver CD-a, disketa, uputstva i back panela još rounded kablovi, game port i modularni 5.25 bay s priključcima za prednju stranu kućišta (audio, USB, itd.). Jedina mana tog modularnog baya jest bezveze izgled - puno nam se više po tom pitanju svidjelo Chaintechovo rješenje s 9CJS ploče. No, ni to nije sve!

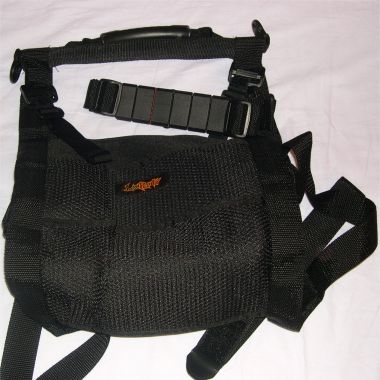

I torba za LAN party je tu!

Tu je još i "torba" za prijenos cijelog stroja na LAN party. Ova "torba" je vrlo dobra i ne čudi da je tu - ipak DFI PRO875B ploča u svom imenu nosi "LAN Party". Upravo su oni koji odlaze na LAN "tulume" oni na koje DFI cilja s ovom pločom. Zato su izgled i paket opreme takvi kakvi jesu. Zgodno!

Test sistem, stabilnost i overclocking

Test sistem:

Test sistem :: Hardware
Platforme

Chaintech 9CJS Zenith (3.0 BIOS)

Gigabyte 8I848P (F4 BIOS)

Gigabyte 8S655FX-L (F3 BIOS)

EPoX 4PDA2+ (23815 BIOS)

EPoX 4PLAI (4106 BIOS)

Soltek PT880E-RL (1.20RL BIOS)

DFI PRO875B LAN Party (0212 BIOS)
Procesor(i)

Intel P4C 2.4GHz 800FSB (HT uključen)
Memorija

2x 256MB Corsair XMS3500C2 (2-2-2-5)
Grafička kartica

Gainward FX5900 Ultra/1200 "Golden Sample" 128MB
Driveri :: NVIDIA ForceWare 53.03
Muzička kartica CL Audigy Player
Driveri :: Audigy EAX4 031031
Kontroler integrirani
Hard disk(ovi)

Seagate Barracuda IV 40GB 7200rpm
CD-ROM

Kenwood TrueX72

Testni sistem :: Software
OS

Windows XP Professional
Service Pack SP1
Chipset datoteke

Intel Chipset Driveri :: 5.11.1002

Intel Application Accelerator :: 2.3.0.2164

VIA Hyperion 4-in-1 :: v4.51

SiS AGP Driver :: 1.17

SiS IDE Driver :: 2.03
DirectX verzija 9.0b
3DMark 2001SE build 330, sve default
UT2003 Demo dm-antalus demo, no sound, modificirane Hard OCP skripte
Quake 3 Arena Retail, v1.32 sve default, demo four.dm_66
Serious Sam: TSE v1.07, Grand Cathedral demo
SiSoft Sandra v2004 Standard
SuperPi v1.10, 2M test
PCMark 2004 sve default
ScienceMark v2.0 Beta, build od 30.09.2003.
Aquamark 3 CPU test
SPECviewperf v7.1, 1152x864x32



Prvo test stabilnosti:

Naš test stabilnosti sastojao se od tri dijela: dva 48-satna "torture" testa te memorijskog testa. Naša dva "torture" testa uključuju sve i svašta i stvarno bespoštedno testiraju stabilnost. Memorijski test se pak sastoji od testiranja stabilnosti u sljedećim uvjetima:

  • s 1x 256M PC-3200 DIMM-om, na CAS2 i 2.5
  • s 2 ista 256M PC-3200 DIMM-a, na CAS2 i 2.5
  • s 4 ista 256M PC-3200 DIMM-a, na CAS2 i 2.5 (ukoliko ploča ima 4 slota).

Za potrebe memorijskog testa koristili smo Kingmax DDR400 i Corsair CMX3500C2 memoriju (svi moduli su od 256MB). Kingmax memorija radila je na 400MHz-a uz postavke 2.5-3-3-6, a Corsair uz postavke 2-2-2-5 (2-3-2-5 u Gigabyte 8I848P ploče).

Rezultati testiranja stabilnosti su sljedeći:

Matična ploča ::
24h test stabilnosti #1
24h test stabilnosti #2
Memorijski test
broj rušenja programa
broj rušenja OS-a
broj rušenja programa
broj rušenja OS-a
prošla/pala
Gigabyte 8I848P
0
0
2
0
prošla
EPoX 4PLAI
0
0
2
0
prošla
Gigabyte 8S655FX-L
0
0
3
0
prošla
Soltek PT880E-RL
1
0
3
0
prošla
DFI PRO875B LAN Party
0
0
2
0
prošla

* ploče imaju samo dva utora za memoriju

Očekivano su ploče na bazi Intel chipseta pokazale najbolju stabilnost. Da Intel radi odlične chipsete nije ništa novo, šteta samo što i procesori nisu na tom nivou. Gigabyte 8I848P, EPoX 4PLAI i DFI PRO875B LAN Party su se pokazale jednako stabilnim pločama - dobra stvar s obzirom da su Gigabyte i EPoX ploče jeftinije klase. Što se tiče ostale dvije ploče, Gigabyte 8S655FX-L nije razočarala, pa čak ni Soltek PT880E-RL iako je u usporedbi s ostalima ova ploča bila nešto lošija. No, u usporedbi s nekim drugim chipsetima (npr. VIA KT400 i sl.), stabilnost Soltekice je vrlo solidna.



Overclocking

Matična ploča ::
Maksimalan overclock
CPU @ vcore
FSB
Memorija @ vddr
vagp
Gigabyte 8I848P
3265MHz
1088MHz
435MHz
2-3-3-6
1.6V
1.78V
2.8V
EPoX 4PLAI
3215MHz
1072MHz
429MHz
2-3-3-6
1.5V
1.525V
2.7V
Gigabyte 8S655FX-L
2940MHz
980MHz
368MHz
2-2-2-5
1.6V
1.525V
2.6V
Soltek PT880E-RL
2535MHz
845MHz
423MHz
2-3-3-6
1.5V
1.525V
2.8V
DFI PRO875B LAN Party
3303MHz
1101MHz
440MHz
2-3-3-6
1.6V
1.63V
2,9V

Što se tiče overclockinga, pobjednik među pločama iz ovog testa je DFI Lan Party. S obzirom da se radi o skupoj ploči na bazi skupog i875P chipseta, to je tako realno i moralo biti. Ukoliko rezultat DFI ploče usporedimo s onima koje smo dobili prilikom našeg usporednog testa Canterwood ploča iz prošle godine onda je DFI lagano razočarenje. Naime, od sedam ploča iz tog testa, čak pet njih su boljioverclockeri nego DFI LAN Party. Gigabyte i EPoX su vrlo blizu jedna drugoj, a overclocking je onakav kakav bismo i očekivali od ploča koje koriste Springdale chipset - arhitekturalno su i848P i i865PE skoro identični chipseti pa se možemo praviti "ludi" i reći da su i ove ploče ustvari jedno-kanalne Springdale ploče. Što se ne-Intel ploča tiče, rezultati su puno skromniji. Tako Gigabyte 8S655FX-L ne uspijeva stabilno preći FSB od 1000MHz. Uz to, ova ploča ima puno problema s memorijskim množiteljima. Tako je memorija na najvišem overclocking taktu radila na samo 368MHz jer s 5:4 FSB:RAM omjerom ploča nije uopće htjela POST-ati (i kada nismo overclockali). Ovaj omjer nije bio jedini koji nije radio - nismo probali sve, ali među onima koje jesmo barem 60% je natjeralo ploču da ne pokazuje znakove života. Ovakva situacija nas je podsjetila na jednu prošlogodišnju ploču - Gigabyte SINXP1394. Ipak, u usporedbi sa Soltek PT880E-RL čak je i 8S655FX-L dobar overclocker. Soltekica je potpuno pobacila, a razlog tome leži u lošem overclockingu samog VIA PT880 chipseta. Ovo nije prvi put da nas je VIA razočarala.

Žao nam je što MSI PT880 ploča koju smo dobili na test nije radila kako treba jer je njezin BIOS nudio sve i svašta za overclocking - od uobičajenih stvari pa čak do mogućnosti regulacije voltaža posebno za North Bridge, South Bridge i V-Link!

Sandra Memory Test, SuperPi i PCMark 2004

Testirane ploče smo radi bolje usporedbe usporedili s Chaintech 9CJS Zenith i875P i EPoX 4PDA2+ i865PE pločama.

SiSoft Sandra Memory Test
Int
Chaintech 9CJS (i875P)
4838

DFI PRO875P LP (i875P)
4780

Soltek PT880E-RL (VIA PT880)
4752

EPoX 4PDA2+ (i865PE)
4562

Gigabyte 8S655FX-L (SiS655FX)
4397

Gigabyte 8I848P (i848P)
3021

EPoX 4PLAI (i848P)
2971


0100020003000400050
00

Float
Chaintech 9CJS (i875P)
4876

DFI PRO875P LP (i875P)
4786

Soltek PT880E-RL (VIA PT880)
4753

EPoX 4PDA2+ (i865PE)
4587

Gigabyte 8S655FX-L (SiS655FX)
4392

Gigabyte 8I848P (i848P)
3021

EPoX 4PLAI (i848P)
2964


0100020003000400050
00


Sandra Memory test pokazao nam je koliko u memorijskim performansama pate i848P ploče zbog korištenja samo jednog memorijskog kanala. Ugodno iznaneđenje su performanse Soltek ploče koja je čak nadmašila jednu od najbržih Springdale ploča - EPoX 4PDA2+. Gigabyte 8S655FX-L je pak pokazala performanse u rangu Springdale ploča koje nemaju mogućnost iskorištenja PAT-a.

SuperPi
2M test (less is better)
Chaintech 9CJS (i875P)
128

DFI PRO875P LP (i875P)
130

EPoX 4PDA2+ (i865PE)
131

Soltek PT880E-RL (VIA PT880)
136

Gigabyte 8I848P (i848P)
137

EPoX 4PLAI (i848P)
137

Gigabyte 8S655FX-L (SiS655FX)
138


025507510012514
0


SuperPi 2M test se pokazao vrlo naklonjen pločama na bazi Intel chipseta. U ovom testu i848P ploče ne zaostaju za Soltek PT880 niti Gigabyte SiS655FX pločama. Najveće razočarenje u ovom testu je Gigabyte SiS655FX ploča koja je uvjerljivo na dnu, neovisno o tome što se radi o dvo-kanalnoj ploči.

PCMark 2004
Score
Chaintech 9CJS (i875P)
4032

DFI PRO875P LP (i875P)
3984

Soltek PT880E-RL (VIA PT880)
3965

EPoX 4PDA2+ (i865PE)
3910

EPoX 4PLAI (i848P)
3874

Gigabyte 8S655FX-L (SiS655FX)
3871

Gigabyte 8I848P (i848P)
3155


0100020003000400050
00


Razlike u PCMarku 2004 su vrlo male osim za Gigabyte i848P ploču koja je uvjerljivo na dnu - već smo napisali da je ova ploča u nekim testovima bila puno sporija nego što bi trebalo, a PCMark 2004 je jedan od tih testova. Gigabyte se nije proslavio ni sa SiS655FX pločom koja je druga najsporija. Na vrhu su očekivano Canterwood ploče dok je Soltek opet brži od 4PDA2+.

ScienceMark 2

ScienceMark 2
Membench
Soltek PT880E-RL (VIA PT880)
4123.95

EPoX 4PDA2+ (i865PE)
4060.01

Chaintech 9CJS (i875P)
4057.25

DFI PRO875P LP (i875P)
3985.35

Gigabyte 8S655FX-L (SiS655FX)
3739.11

Gigabyte 8I848P (i848P)
2780.07

EPoX 4PLAI (i848P)
2756.04


0100020003000400045
00

Cipher Bench
Chaintech 9CJS (i875P)
83.46

DFI PRO875P LP (i875P)
82.46

EPoX 4PDA2+ (i865PE)
82.44

Gigabyte 8S655FX-L (SiS655FX)
82.44

Soltek PT880E-RL (VIA PT880)
82.26

EPoX 4PLAI (i848P)
81.58

Gigabyte 8I848P (i848P)
65.45


010203040506070809010
0

Molecular Dynamics (less is better)
DFI PRO875P LP (i875P)
120.74

Gigabyte 8I848P (i848P)
120.82

Chaintech 9CJS (i875P)
121.52

EPoX 4PDA2+ (i865PE)
123.78

Gigabyte 8S655FX-L (SiS655FX)
125

Soltek PT880E-RL (VIA PT880)
125.91

EPoX 4PLAI (i848P)
127.83


025507510012515
0

Primordia (less is better)
Chaintech 9CJS (i875P)
542.07

EPoX 4PDA2+ (i865PE)
553.39

DFI PRO875P LP (i875P)
554.2

Gigabyte 8S655FX-L (SiS655FX)
555.56

Soltek PT880E-RL (VIA PT880)
555.74

EPoX 4PLAI (i848P)
565.51

Gigabyte 8I848P (i848P)
577.45


010020030040050060
0


ScienceMark Membench nas je iznenadio kada je pobjednicima proglasio Soltek PT880 i EPoX 4PDA2+ dok su Canterwood ploče iza njih. U Cipher testu su razlike male, osim za Gigabyte 848P ploču koja je opet uvjerljivo na dnu zbog toga što očito nešto nije na toj ploči riješeno kako treba. Da nije tako, rezultat bi morao biti vrlo blizu EPoX 4PLAI ploči s istim chipsetom.

SPECviewperf 7.1

SPECviewperf 7,1
3dsmax-02
Chaintech 9CJS (i875P)
14.55

DFI PRO875P LP (i875P)
14.39

EPoX 4PDA2+ (i865PE)
14.34

Soltek PT880E-RL (VIA PT880)
14.34

Gigabyte 8S655FX-L (SiS655FX)
14.22

EPoX 4PLAI (i848P)
13.85

Gigabyte 8I848P (i848P)
13.36


0 2 4 6 81012141
6

drv-09
Chaintech 9CJS (i875P)
62.72

DFI PRO875P LP (i875P)
62.06

EPoX 4PDA2+ (i865PE)
61.46

Soltek PT880E-RL (VIA PT880)
61.26

EPoX 4PLAI (i848P)
53.2

Gigabyte 8I848P (i848P)
52.14

Gigabyte 8S655FX-L (SiS655FX)
48.29


0 510152025303540455055606
5

dx-08
Chaintech 9CJS (i875P)
75.51

EPoX 4PDA2+ (i865PE)
74.91

DFI PRO875P LP (i875P)
74.81

Soltek PT880E-RL (VIA PT880)
74.53

Gigabyte 8S655FX-L (SiS655FX)
74.43

EPoX 4PLAI (i848P)
71.69

Gigabyte 8I848P (i848P)
61.21


0 510152025303540455055606570758
0

light-06
Chaintech 9CJS (i875P)
13.89

DFI PRO875P LP (i875P)
13.77

Soltek PT880E-RL (VIA PT880)
13.66

EPoX 4PDA2+ (i865PE)
13.65

Gigabyte 8S655FX-L (SiS655FX)
13.53

EPoX 4PLAI (i848P)
13.21

Gigabyte 8I848P (i848P)
10.47


0 2 4 6 81012141
6

proe-02
Soltek PT880E-RL (VIA PT880)
16.14

Chaintech 9CJS (i875P)
15.87

DFI PRO875P LP (i875P)
15.72

EPoX 4PDA2+ (i865PE)
15.66

EPoX 4PLAI (i848P)
13.88

Gigabyte 8I848P (i848P)
12.96

Gigabyte 8S655FX-L (SiS655FX)
11.57


0 2 4 6 8101214161
8

ugs-03
EPoX 4PDA2+ (i865PE)
8.229

Chaintech 9CJS (i875P)
8.216

DFI PRO875P LP (i875P)
8.199

Soltek PT880E-RL (VIA PT880)
8.158

EPoX 4PLAI (i848P)
8.115

Gigabyte 8S655FX-L (SiS655FX)
8.051

Gigabyte 8I848P (i848P)
7.83


0 1 2 3 4 5 6 7 8 91
0


Već se prije moglo vidjeti da je DFI LAN Party ploča nešto sporija od Chaintech 9CJS Zenith ploče. Sada je to potvrdio i SPECviewperf 7.1. U većini testova je redoslijed očekivan, no ima i onih testova gdje je došlo do iznenađenja - Proe02 je takav test gdje je Soltek PT880 ploča nadmašila sve ostale. Najveće razočarenje su Gigabyte ploče koje su redovno na dnu. Pogotovo je razočaravajuć rezultat 8S655FX-L ploče koja je često sporija od EPoX 4PLAI iako bi morala biti u prednosti zbog veće memorijske propusnosti.

3dMark 2001SE, Aquamark 3, Quake III i Serious Sam: TSE

3dMark 2001SE
1024x768x32
Chaintech 9CJS (i875P)
14675

DFI PRO875P LP (i875P)
14551

Soltek PT880E-RL (VIA PT880)
14238

EPoX 4PDA2+ (i865PE)
14184

Gigabyte 8S655FX-L (SiS655FX)
13835

EPoX 4PLAI (i848P)
13751

Gigabyte 8I848P (i848P)
12678


02500500075001000012500150
00


Gigabyte 8I848P opet kaska za svima - 3dMark 2001SE je još jedan u nizu testova gdje ova ploča ne briljira. Raspored ostalih je očekivan - DFI je #2 iza Zenitha, dok je Soltek ploča izvrsna treća, ispred EPoX 4PDA2+.

Aquamark3
CPU Test
Chaintech 9CJS (i875P)
8686

DFI PRO875P LP (i875P)
8565

EPoX 4PDA2+ (i865PE)
8213

Soltek PT880E-RL (VIA PT880)
8093

EPoX 4PLAI (i848P)
7775

Gigabyte 8S655FX-L (SiS655FX)
7665

Gigabyte 8I848P (i848P)
7629


0250050007500100
00


Aquamark 3 ne donosi ništa novo.

QIII Arena
Fastest 512x348x16
Chaintech 9CJS (i875P)
291.6

DFI PRO875P LP (i875P)
286.5

EPoX 4PDA2+ (i865PE)
284.2

Soltek PT880E-RL (VIA PT880)
278.7

Gigabyte 8S655FX-L (SiS655FX)
275.7

EPoX 4PLAI (i848P)
263.2

Gigabyte 8I848P (i848P)
246.1


05010015020025030
0


U Quake III Areni opet vidimo koliko je Gigabyte 8I848P sporija spram EPoX 4PLAI iako su na bazi istih chipseta.

Serious Sam TSE
Normal 1024x768x32
Chaintech 9CJS (i875P)
112.6

DFI PRO875P LP (i875P)
111.9

EPoX 4PDA2+ (i865PE)
111.1

Soltek PT880E-RL (VIA PT880)
107.6

Gigabyte 8S655FX-L (SiS655FX)
106.2

EPoX 4PLAI (i848P)
104

Gigabyte 8I848P (i848P)
103.3


025507510011
5


Razlike u Serious Samu su vrlo male tako da prvu i zadnju ploču dijeli svega 10%.

UT2003 i Zaključak

UT2003 MQ
1024x768x32
Chaintech 9CJS (i875P)
53.37

DFI PRO875P LP (i875P)
52.8

Soltek PT880E-RL (VIA PT880)
51.68

EPoX 4PDA2+ (i865PE)
51.46

Gigabyte 8S655FX-L (SiS655FX)
50.81

EPoX 4PLAI (i848P)
49.93

Gigabyte 8I848P (i848P)
49.48


0 51015202530354045505
5


Slična situacija je i u UT2003 testu jer performanse puno više ovise o samom procesoru, negoi o memorijskoj propusnosti.



Zaključak

Nije nam lako bilo ocijeniti ploče iz ovog testa jer se međusobno razlikuju po mnogo čemu - od chipseta do klase i namjene. Gigabyte 8I848P i EPoX 4PLAI svoje loše ocjene najviše mogu zahvaliti sporom chipsetu, tj. lošim performansama. Ove ploče iskoristive su za manje zahtjevna računala, npr. za uredska računala. Nažalost, tu Gigabyte 8I848P ima dodatnu manu - nedostatak mrežne kartice. Gigabyte 8S655FX-L nas je pak razočarala sa svojim performansama koje su debelo ispod Springdale ploča, iako se isto radi o dvo-kanalnom chipsetu (SiS655FX). Iako vrlo loš overclocker, Soltek PT880E-RL ploča nas je ugodno iznenadila zbog svojih dobrih performansi (i još boljeg omjera performansi i cijene). Soltek je tako po nama puno bolji izbor nego ostale low-end ploče iz ovog testa.

DFI LAN Party ploču smo ocijenili po kriterijima iz usporednog testa Canterwood ploča. Ploča je zasluženo dobila visoku ocjenu jer se radi o stvarno dobrom proizvodu kojem je jedina mana to što sa svojim overclockingom neće u potpunosti zadovoljiti one kojima je ploča i namijenjena - entuzijaste.
