Tyan Toledo i3210W (S5211) – Workstation u serverskoj koži
Datum objave 01.05.2008 - Bruno Banelli
Opis
Taština. Lažov je onaj koji tvrdi da je nema, ili da joj nije podložan. Sretan je pak onaj koji ju stvarno nema (taštu, jel). No nakon igre riječima, zašto baš Tyan, i zašto baš Toledo, što ispada krajnje neuobičajeno za standardnu postavu testova na PcEkspertu. Tyan, počnemo li sa suhoparnim povijesnim sjećanjima, osnovan je 1989. i od tada se za visoku klasu serverskih, workstation ali i pokoje desktop ploče. Ono što izdvaja Tyan od „ostalih“ PC MBO brandova je njihov ciljani i ozbiljni pristup rješenjima bez previše dubioznih tehnologija i pristupa. Toledo serija Tyanovih ploča je, po samom Tyanu, okarakterizirana kao entry-level jednoprocesorska platforma, no ovoga puta iz valjanih razloga, ploča ima sve dobre kvalitete ozbiljne workstation podloge.
Taština se, u čitavoj prici, svodi samo na autora, ali o tome kasnije. Ploča je došla u prilično spartanski dizajniranoj kutiji sa neobično izdašnim bundleom – 6 SATA kablova, 3 SATA power adaptera, jednim 80 žilnim ATA kablom, 2 USB bracketa i jednim RS232 bracketom. Krenimo sa osnovnim specifikacijama ploče pa će u daljnjem tekstu postati jasnije o čemu se radi. Dakle, Toledo i3210W (S5211) ploča zasnovana na Intelovom 3210 (Bigby-P) chipsetu čiji je (službeni) izvorni ciljani segment serversko tržište, te nudi podršku za 45 nm procesore te 1333MHz FSB, dočim sama ploca podržava sve procesore pocevši od C2D Exxx serije pa do Xeon 3xxx serije procesora. Drugim riječima, korisnik može unutra staviti trenutno najjeftiniji Core2Duo (~400kn) no ako postoji potreba, ploča uredno prima i trenutno najjači Xeon X3360 (unatoč tome što je razlika izmedu „običnih“ Core2 i Xeona čisto akademska). Dakle, ponuda mogućih procesora je šarolika, što performansama, što cijenom, pa nema potrebe trošiti „skupe serverske proizvode“, dakle, +1 za workstation. Napajanje procesora je, ako je uopće nekome i bitno, 6 fazno i upravljano Intersilovim ISL6327 kontrolerom. Ostanimo još malo kod chipseta te recimo da ploča podržava do 8GB unbuffered DDR2 memorije (ECC ili non-ECC), što je obzirom na trenutnu cijenu DDR2 memorije naspram FBDIMM-a ili DDR-a 3 naprosto savršeno. Uzmemo li u obzir da trenutno oba Intelova direktna „konkurenta“ (barem u našem workstation slučaju), X38 i X48 imaju manje-više većinu ploča zasnovanih na DDR3 platformi te da X48 uopće nema podršku za ECC, što još jedan + za Bigby i Tyanicu u workstation domeni.
Slijedeći bitan faktor je proširivost, a ploča nudi zaista najbolje od oba svijeta – tu su dva fizička 16x slota (svaki je 8x električki), 2 PCI-X 1.0 133MHz slota te dva 32 bitn/33MHz PCI 2.3 slota. Jasno je kao dan, 2x PCI-E 16x sa 8x električnom implementacijom omogućuju nesmetano korištenje dvije grafičke kartice, unatoč tome što nema službene SLI/Crossfire podrške. U protivnom, uvijek daju i više nego dovoljno prostora za proširivost sa korisniku potencijalno zanimljivim PCI-E karticama.
PCI-X je realiziran preko Intelovog 6702PXH 64 bitnog PCI huba koji se na ovoj ploči brine isključivo o PCI-X sabirnici te je spojen preko PCI-E 4x na southbridge. Tyanovi inženjeri vjerojatno nisu željeli koristiti 8x vezu prema southbridgeu pa su implementirali PCI 2.3 slotove preko ICH9R southbridgea, čime se efektivno izgubila mogućnost za 66MHz sabirnicom na PCI slotovima, no ova opservacija je takoder akademska, uzevši u obzir broj 32 bitnih 66MHz kartica.
Nastavak opisa i test

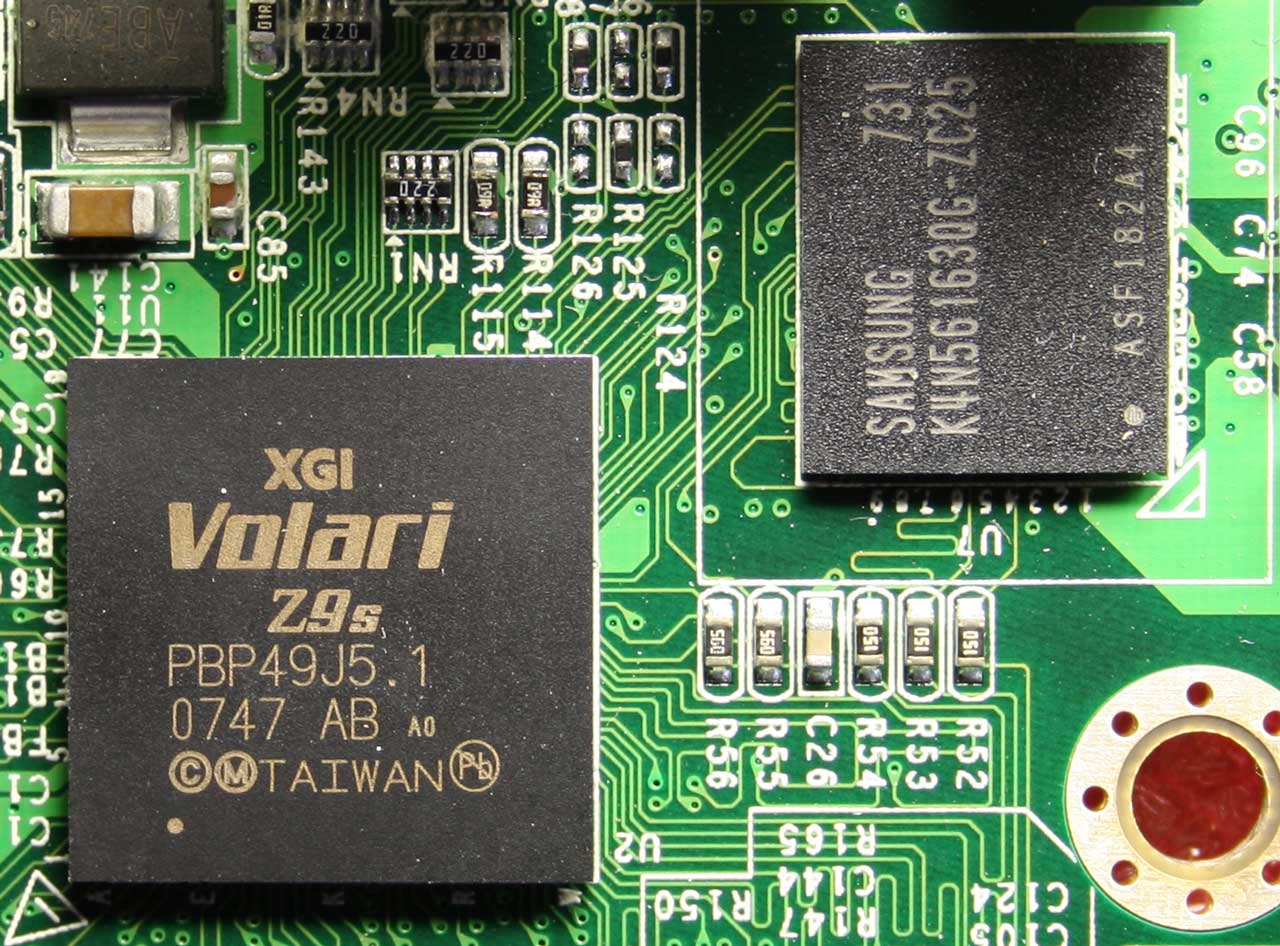

Preko PCI-a spojena je i onboard grafika, XGI Z9S sa vlastitih 32MB Samsungove 2.5ns GDDR2 memorije povezanih preko 16 bitne sabirnice te 230MHz DACom. Radi se o chipu jako niske potrošnje (1-1.5W) i namjena mu je jasna, no na papiru ni ne izgleda loše.Tu je i 6 SATA2 portova implementiranih preko ICH9R i osim kvazi Windows only RAID-a, nema potreba za daljnjim komentarima.

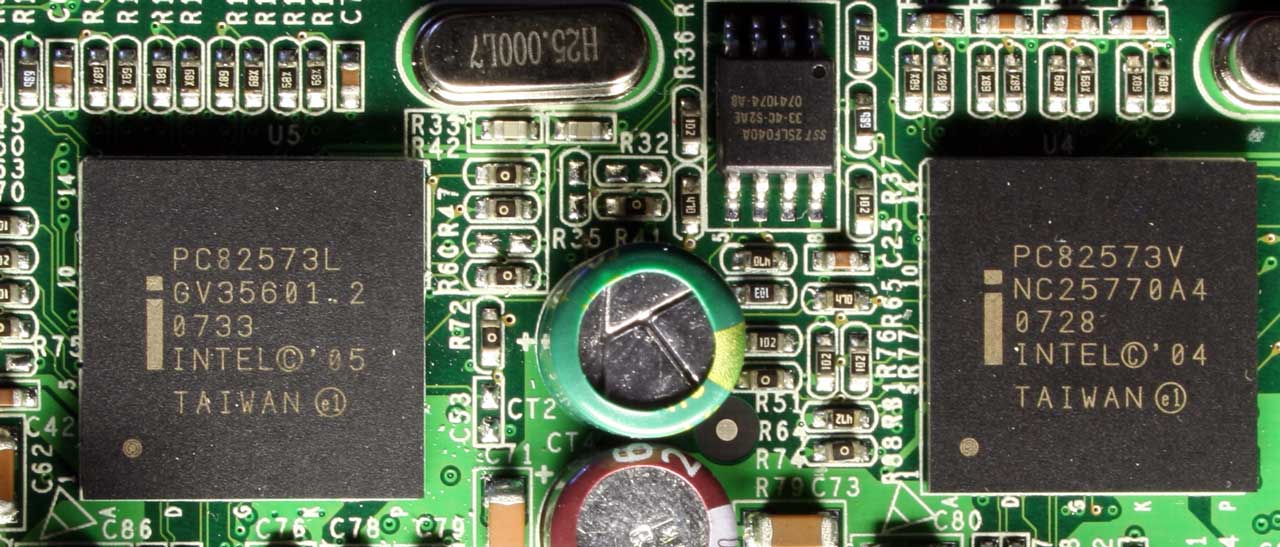

Mrežom se bave Intel i82573V i Intel i82573L te su oba povezana southbridgem preko nezavisnog PCI-E 1x sučelja. Kako chipset u globalu nema podršku za ATA sučelje, isto je izvedeno preko CY7C68300C chipa koji je zapravo USB2.0 to ATA/ATAPI bridge s ATA6 podrškom, 48 bitnim LBA adresiranjem, podrškom za čitav ATA command setom te mode page 5 podrškom za nesmetani boot preko BIOS-a. Osim činjenice da utilizirate maksimalno 480 Mbita ovakvim načinom spajanja uređaja, de facto razlike izmedu ove emulacije i nativnog rješenja nema.

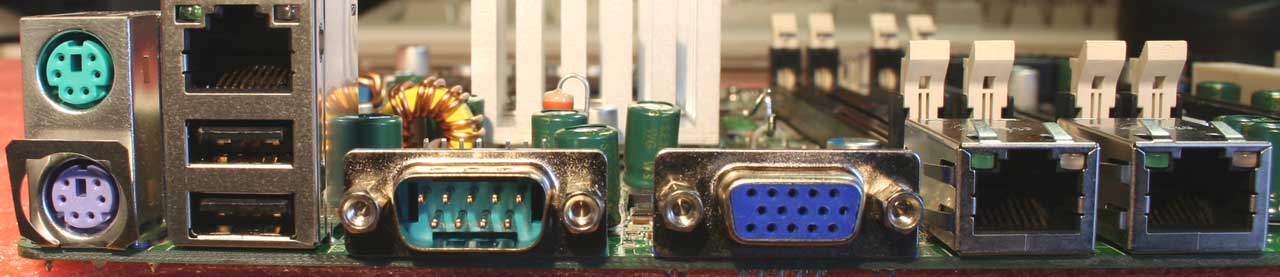

Tu je još i 6 USB 2.0 portova (2 na rear panelu, 4 preko dodatnih bracketa) te što se tiče rear panela tu su još i RS232 te IPMI LAN sučelje. COM port je opremljen mogućnošću console redirectiona dok IPMI LAN sučelje koriste oni koji imaju potrebe za remote managementom, za kojeg je predviden 200 pinski SODIMM slot na dnu ploče. Ploča na sebi ima šest 4 pinskih priključaka za ventilatore (s mogućnošću priključivanja i „starih“ 3 pinskih ventilatora). Tu je i, nezaobilazno za ovakav tip ploča, i watchdog timer, TrustedPlatform modul priključak, mnoštvo priključaka rezerviranih za OEM (unatoč tome što njegov preplaćeni CM Stacker nema to kao standardnu opciju, autor je odlučio sprovesti LE diode te preko dotičnih priključaka napraviti LAN activity nadzor tim, priključcima zahvaljujući) kao i Port 80 code display, koji je smješten na užasno glupom mjestu (odmah iza drugog PCI-X slota), tako da ga je praktički nemoguće očitati štogod stavili u PCI-X slot. Osim ove male zamjerke, layout je prilično balansirano raspoređen te bi mogao izgledati pomalo neobičan korisnicima desktop ploča, no zapravo je vrlo funkcionalno, pogotovo što se tiče dostupnosti memorijskih modula, jer zaista apsolutno ništa ne smeta kako bi se brzo i jednostavno došlo do njih. BIOS je Phonexov te je stao u 8MBitni STT-ov 49LF008A LPC Flash ROM. Sve to stalo je na ATX format ploče koja zahtijeva napajanje po istim specifikacijama uz 8 pinski power konektor. Svakako, izostaju možda rado viđeni „featureovi“ kao zvučna kartica, firewire ili još pokoji USB port, no kao što smo rekli na početku, Toledo serija ploča je namjenjena entry level serverima i takve stvari su tu u potpunosti neočekivane, no unatoč tome, i na „najzagriženijem“ workstationu korisnik bi ponekad volio poslušati kakvu MP3-cu ili u pauzi presnimiti kućni video Firewireom. No, ovo ne uzimamo za zlo, jer eto, ploča tome nije ni namijenjena, a ima dovoljno proširivosti za sve eventualne potrebe. Ploča je, također, bez ikakvih problema požderala različitih DDR2 modula kao i razno razne kartice koje su prodefilirale kroz sve moguće slotove.
BIOS je Phonexovih ruku djelo i standardan je za ovakav tip ploča – more debuging opcija, zaštite specijalnih memorijskih lokacija, event viewer, POST delayovi, endless bootovi i slično. Zanimljivo je i to što se očitanje temperature predočuje kao onoliko stupnjeva manje koliko je maksimalna dozvoljena temperatura. Također je zgodan "feature" i to što se prikazuje količina stvarne memorije, kao i količina koja će biti dostupna operativnom sustavu (tj. količina memorije koju su „pojeli“ drugi uređaji). Zanimljiva je i opcija L3 cache koja o(ne)mogućuje L3 cache; koliko nam je poznato, trenutno ne postoji Core2 procesor s L3 cacheom, no možda Tyan zna nešto što mi ostali ne znamo? ?
Red je da objasnimo i taštinu, kada se toliko spominje – autor je inzistirao na ploči koja će nuditi dva fizička PCI-E 16x slota kako bi unutra potrpao svoje dvije Quadro NVS kartice, dva PCI-X slota za SCSI kontrolere te barem još jedan PCI za „razno“ – ali uz zadržavanje postojećih komponenti u smislu procesora i memorije. Takve ploče nije teško naći u nešto (trenutno) opskurnijem „formatu“, jer takve kombinacije postoje za LGA775 ali s DDR3 memorijom dok ima dosta dvoprocesorskih ploča koje nude baš to – no problem je bio naći to na LGA775 socketu i trenutno ultrapopularnom DDR2 memorijom. Na papiru, ploča je savršena za to, no ipak, nije sve tako sjajno, barem ne na operativnom nivou. Naime, na ploču je prije paljenja stavljen najnoviji BIOS, koji je izmedu ostalog donio i mogućnost gašenja on board grafičke kartice. Nakon gašenja iste te stavljanja Quadro NVS-a i ostatka skalamerije – potop; u najboljem slučaju ploca bi došla do POST-a ili eventualno detekcije SCSI uredaja uz čudne i bizarne greške. Nakon nekoliko sati troubleshootingu i uz malo guranja, rvanja i znoja – bila je naša! Iz nekog samo Tyanu poznatog razloga (report je već otišao i željno iščekujemo odgovor), PCI-E grafičke kartice mogu raditi jedino ako je i onboard graficka kartica omogućena. Ostaje misterija zašto su, dovraga, uopće omogućili takvu opciju kada PCI-E graficke kartice ne žele raditi bez ove on board. Postoji mogućnost da je opcija tu u slučaju IPMI kartice gdje on board kartica više nije potrebna, no to nije nigdje dokumentirano. Također, problem koji nisam uspio do sada otkloniti je činjenica da jedna Quadro kartica radi na PCI-E 8x dok druga radi na 1x. Osobno mi to i ne predstavlja problem, no ipak bih želio znati, ako već i mora tako raditi, zašto je tomu tako. Rear IO shield je također ostao misterija, jer na dijelu za LAN prikljucke ima… nešto što efektivno sprječavaju guranje bilo cega u RJ45 rupu te još uvijek nismo našli suvisli način koji bi omogućio ubacivanje mrežnog kabela bez da se dotični… komad fizički ukloni. Interesantno, IPMI RJ45 priključak nema takav problem. Zanimljiva je i XGIjeva grafička kartica, koja unatoč sasvim solidnim papirnatim specifikacijama, nije za ništa više od konzole ili 640x480 rezolucije. Vec na 1280x960 (maksimalna rezolucija je 1600x1200) je slika toliko loša i mutna da je u potpunosti nečitko što piše na ekranu. Jasno, nitko ne očekuje Matrox/Quadro NVS/FireMV kvalitetu slike, ali ovo ne da je očajno, nego i više od toga.
Što se tice samo podrške, Tyan se isprsio i dao sve potrebne Linux drivere, a isprobali smo Windows XP Professional x64, Debian etch, Solaris 10 64 bit, Nexenta 64 bit live i FreeBSD 7 – svuda je prepoznat apsolutno sav hardver (što se tiče matične ploče) i nije bilo nikakvih inicijalnih poteškoća u radu (na prvu ruku, naravno, no i ovo je dobar početak).
Buduci da je ovo prvi pogled u smislu da nemamo dovoljan broj ploča za nekakvo suvislo ili meritorno testiranje (koliko se standardnim testovima mogu dobiti nekakvi smisleni rezultati) a korištena konfiguracija nije procesorski obdarena, evo samo nekoliko čisto okvirnih rezultata da se vidi kako je ploca ipak „živa“.
| Everest 4.5 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||
| Read (MB/s) | |||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| Write (MB/s) | |||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| Copy (MB/s) | |||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| Latency (ns) | |||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
Obzirom na renome, kvalitetu i tehnologije dostupne na ovoj ploči, cijena od ~1500kn je zaista prihvatljiva. Gejmerima i ostalim samoprozvanim entuzijastima ploča zasigurno neće biti interesantna, no onima koji bi zbog potrebe za većom procesorskom snagom željeli prijeći sa starih workstationa na nešto novije i modernije, mogli bi razmisliti o korištenju ove ploče zbog dostupnosti i cijeni DDR2 memorije te svepopularnim Core2 procesorima, pogotovo ako prenose neke legacy kartice sa sobom čija bi zamjena iziskivala prevelike financijske izdatke.
