Specifikacije:

  • Podržani procesori:
    • AMD Athlon, AthlonXP, Duron Socket-A, 800MHz-2800+
  • Chipset:
    • VIA KT400 North Bridge, 100/133/166 FSB
    • VIA VT8235 South Bridge
  • Dodatni kontroleri:
    • Promise PDC20376 SATA RAID
  • Memorija:
    • 3x 184-pinski DIMM utor za DDR200/DDR266/DDR333/DDR400 memoriju
      • 2x DIMM maksimalno za DDR400 (Max 2GB)
    • Maksimalno do 3GB
  • Utori:
    • 1x AGP 3.0 (4x/8x)
    • 6x PCI
  • IDE portovi:
    • 3x ATA-133
  • Serial ATA:
    • 2x SATA150
  • Audio:
    • C-Media 8738MX 6-ch audio + SPDIF out
  • I/O i drugi portovi:
    • 1 x PS/2 Keyboard, 1 x PS/2 mouse
    • 4+2 USB 2.0
    • 2 serial ports (COM A + COM B)
    • 1 parallel port supports SPP/EPP/ECP mode
    • 1 IrDA port za SIR/ASKIR/HPSIR
    • 1x Floppy
  • Standardi:
    • ATX PCI 2.2, USB 2.0, Bluetooth, AGP 3.0
  • Overclocking:
    • FSB
    • VCORE
    • VDDR
    • multiplier
  • Ostalo:
    • Wake-on-LAN, Wake-on-Ring
    • PC Health monitoring (ambientna i CPU temperatura, interna CPU temperatura,
      napon)

    • ACPI 1.0a, APM1.2
    • Boot from USB device
    • SMBIOS 2.3, WFM 2.0
    • Bluetooth header

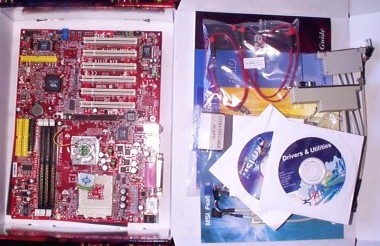

Što je sve u kutiji

MSI KT4 Ultra BSR je prva ploča koju smo dobili na test i jedna
od prvih koja se pojavila u HR. Postoji više verzija ove ploče sa razno razni
dodatcima poput Firewire i Bluetooth doughterboard kartica, ali mi nismo dobili
najopremljeniju ploču pošto je u to vrijeme u HR nije niti bilo. Kutija u kojoj
ploča dolazi je metalik crvene boje, tako da sjajno crvena boja ploče ni malo
ne iznenađuje. U svakom slučaju vrlo efektan izgled. Jedna od prednosti ovakvog
dizajna je to što se raznorazni jumperi i headeri (zelen i
plave boje) poprilično ističu u odnosu na boju ploče i prilično ih je lako locirati.
Bundle koji dolazi sa pločom je, kao što je kod MSI uobičajeno, vrlo izdašan.
Tu su D-Bracker (led dijagnostika, dodatni USB 2.0 port), S-Bracket (optički
i analogni out za on-board zvučnu), dva SATA kabla crvene boje, backpanel za
kućište, a od softwarea MSI DVD player i PC Cillin anti-virusni software.
U kutiji se nalazi i hrpa priručnika koji pokrivaju gotovo sve što bi vas moglo
zanimati o ploči i dodacima koji dolaze uz nju. Priručnici su poprilično iscrpni
i ovakvu inicijativu proizvođača bezrezervno pohvaljujemo, od viška glava ne
boli. Eh da, u kutiji su i MSI naljepnica za kućište i MSI kalendar za 2003
godinu. :)

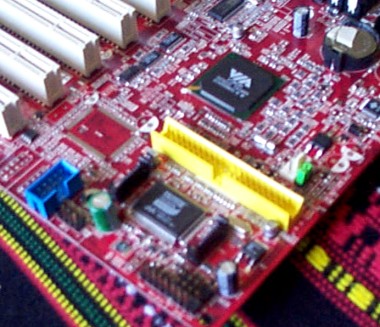

SATA kontroler i dodatni IDE kanal za RAID

Na CD-u sa driverima se nalaze i MSI-ev alat za update
softwarea i BIOS-a (Live Update 2 koji radi stvarno odlično), Fuzzy
Logic 4 programčić za overclockiranje (za entuzijaste amatere) i PCAlert
4 koji služi za pračenje temperature procesora i sl. Na gornjoj slici je vidljiv
Promise SATA kontroler i sami SATA kanali. Ovaj žuti, standardni IDE utor također
pripada SATA kontroleru i čini drugi dio RAID konfiguracije. U RAID je moguće
priključitii ili dva diska na SATA kanalima ili jedan na SATA, a drugi na IDE
kanalu. Malo čudna implementacija RAID-a, ali što je tu je. Dobra stvar je to
što je na taj treći IDE kanal moguće priključiti i optički drive što na nekim
RAID kanalima nije opcija.

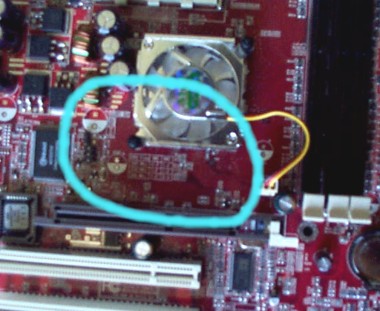

Tablica konfiguracije jumpera za
333MHz FSB

Podno Northbridgea nalazi se tablica konfiguracije jumpera za 333MHz
FSB novih AthlonXP T-bred "B" procesora (koji tada još nisu bili na
tržištu), ali samih jumpera na ploči nema mada je na ploči vidljivo mjesto predviđeno
instalaciju istih. Usprkos ovoj zanimljivoj činjenici u BIOS-u je najnormalnije
moguće postaviti brzinu FSB-a po želji. Još je zanimljivije to što memorija
mora raditi u DDR333 modu ako je FSB na 333MHz. Što se tiče položaja komponenti
na ploči situacija je daleko od savršene. ATX priključak je postavljen loše,
tako da ATX kabal prelazi preko hladnjaka. Nije nam jasno čemu ova pozicija
pošto na ploči, na drugoj strani CPU socketa, postoji odlično mjesto
za ATX utor. Oko socketa nema rupa za montažu večih hladnjaka koji
tako nešto zahtijevaju, opet malo čudan MSI-ev potez. Memorijski utori su "standardno"
preblizu AGP utora, ovaj problem inače jako malo proizvođača riješava na pravi
način.

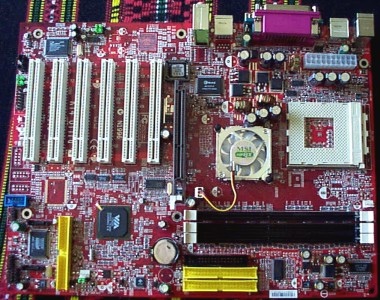

Ferrari izgled

Na AGP utor je ugrađena kukica (retention clip) za dodatno učvršćivanje
vaše skupe grafičke kartice, ovo je već standardni dodatak na matičnim pločama,
ali ga spominjemo zato što tako nešto na Soyo ploči nismo našli. Mislim da ste
već primjetili, ali nigdje nismo spomenuli integrirani LAN. Razlog tome je što
ga ova verzija KT4 Ultra nema, a mjesto koje na drugim verzijama ploče krasi
Broadcomov mrežni kontroler (gigabitna veza) zjapi prazno. BIOS na ploči je
od AMI (MSI preferira BIOS-e ove tvrtke), nije ništa posebno glede opcija, ali
ima sve što je potrebno uključujući overclocking i razne postavke memorije.
Maksimalni naponi za vCore i vDDR su standarni. Signalizacija grešaka na ploči
je izvedena stvarno odlično. Na prijespomenutom D-Bracketu ugrađene su 4 led-diode
koje svijetle zavisno o stanju POST-a, inicijalizaciji memorije i sl. Ukupno
je moguće 16 različitih kombinacija što će zadovoljiti večinu korisnika. Ova
se ploča može podičiti i izrazitom stabilnošću i bug-free radom. Bug-free spominjemo
zbog toga što smo kod nekih ploča imali raznoraznih hot boot i sličnih problema.
