WinFast N570SM2AA-8EKRS2H – ploča za normalce

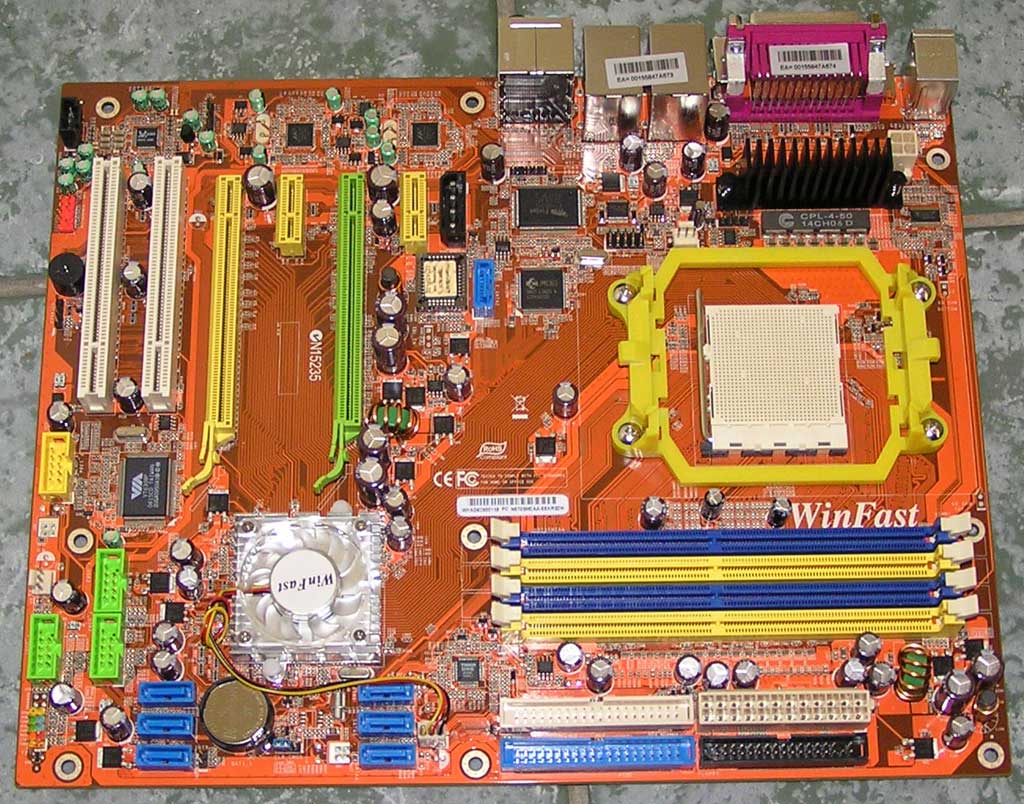

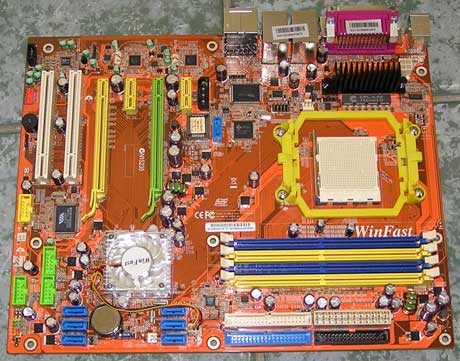

Narančasti PCB podsjeća nas na Abitove ploče

WinFastova ploča po pitanju rasporeda komponenti na ploči s jedne strane briljira, a s druge strane podbacuje. Gornji dio ploče riješen je odlično – na rubu ploče postavljeni su IDE konektori, konektor za floppy i glavni ATX konektor. Dodatni 4-pinski konektor za napajanje smješten je na gornjem rubu ploče što je opet vrlo dobro riješenje. Sam socket za procesor smješten je optimalni budući da oko njega nema komponenti koje bi mogle smetati pri instalaciji većih hladnjaka.

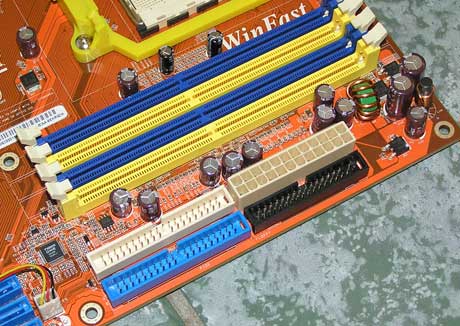

IDE, ATX i floppy konektori su uredno posloženi na rub ploče

Nedaleko od CPU socketa smješten je sklop za napajanje procesora na koji je postavljen aluminijski pasivni hladnjaka kako bi temperatura MOSFET-ova bila pod kontrolom. Zbog implementacije SATA konektora na backpanel ploče, na njenom srednjem dijelu inženjeri su morali postaviti dodatni Jmicronov SATA kontroler. Blizu samog čipa nalazi se interni SATA kontoler pa je s internim i eksternim diskom moguće stvoriti RAID polje.

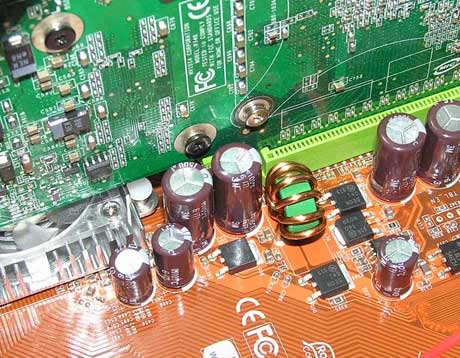

Problematični kondenzatori kraj utora za grafičku karticu

Kako se krećemo prema donjem dijelu ploče nalazimo i na prvi i najveći problem kad je riječ o layoutu. Naime, tik do bravice za prvi utor za grafičku karticu smješteno je par većih kondenzatora. S obzirom da se bravica otključava s druge strane pomoću potezanja, vrlo ju je teško otključati pri uporabi grafičke kartice s velikim hladnjakom kao što je GeForce 7900 GTX koju smo rabili za testiranje. Kada je riječ o ovako velikoj grafičkoj kartici, bravicu je izuzetno teško otvoriti s donje strane pa ju je nužno pogurati s gornje strane. Na WinFastovoj ploči to nije moguće izvesti budući da gornji dio bravice blokiraju kondenzatori. Iz ovog razloga vađenje bilo kakve veće grafičke kartice iz prvog PCI-E utora je velika gnjavaža. Srećom, ovo je praktički jedini problem s layoutom kojeg smo primjetili na ovoj ploči.

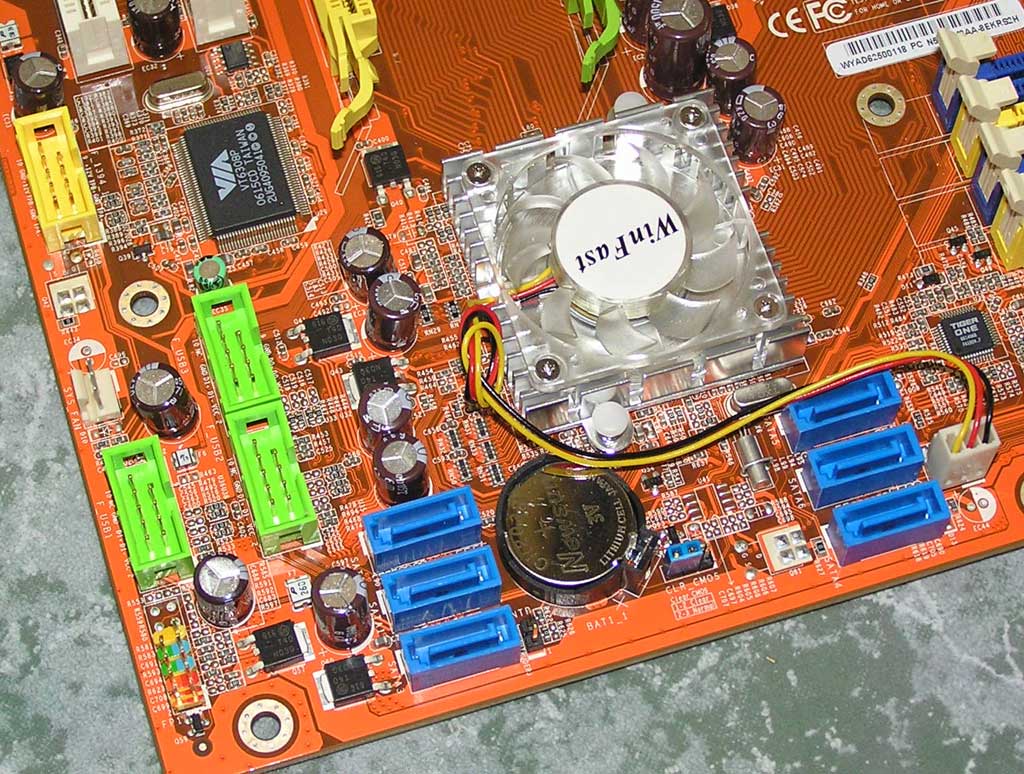

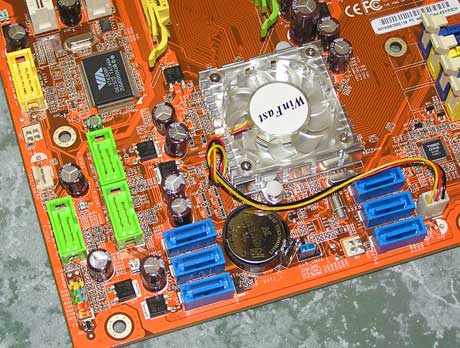

Dobar raspored SATA konektora

Donji dio N570SM2AA-8EKRS2H je također uredan. Sve je portove i konektore moguće iskoristiti, čak i ako na ploči namjerave koristiti dvije velike grafičke kartice. Kratkospojnik za resetiranje CMOS-a postavljen je između dva utora za grafičku karticu i to dosta blizu ruba PCB-a što je vrlo dobra pozicija. Između utora za grafičke kartice smješten je i čipset koji je hlađen niskim aktivnim hladnjakom. Ventilator se u teoriji ne bi trebao sudarati s hladnjakom na grafičkoj kartici, ali to ponajviše zavisi o tipu grafičke kartice. Naime, naša su iskustva da neke grafičke kartice na ovom mjestu imaju kabel od hladnjaka koji onda radi probleme s ventilatorom na čipsetu.

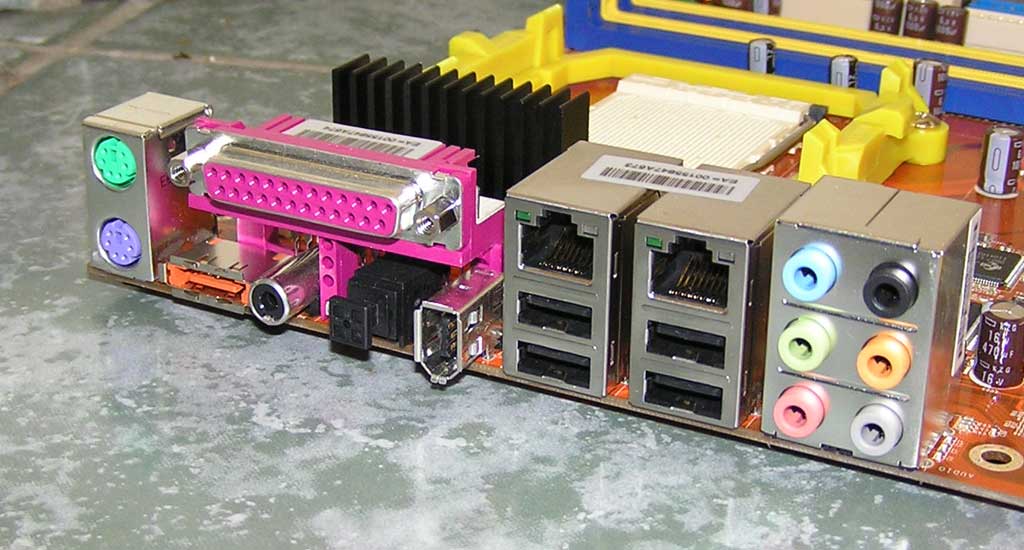

Bilo bi zgodno da je umjesto LPT porta implementiran COM port

Na kraju, bacimo pogled i na backpanel ploče. Kako vidimo, sve je u redu, no nekim će korisnicima nedostajati serijski konektor. Sasvim je jasno da LPT i COM portovi nestaju s matičnih ploča, no ako možemo birati između ova dva tipa konektora, dulje bi svakako zadržali serijski COM konektor.
