XFX R9 280 Black OC Edition – overclockerov san

XFX kartice rijetko testiramo jer ih ponekad nije lako pribaviti na našem tržištu, pa je tako zadnji put HD7770 posjetila naš lab prije malo više od godinu dana kad smo ju uz pomoć AMD-a i dali na našem giveawayu. Sada, godinu dana kasnije testiramo još jednu, no ovaj put je iz više klase i to model R9 280. Dobro nam je poznato kako te kartice pokreće Tahiti Pro čip poznat iz prošlogodišnje HD7950, no sada je ovaj model u jednom tržišnom razredu niže. XFX je karticu upakirao u tower kutiju kao i obično, a na njoj je vidljivo kako je riječ o Black OC verziji koja je tvornički overclockirana.

U pakiranju uz karticu dolaze i upute za instalaciju i korištenje, zatim brošure o ostalim XFX proizvodima, medij s upravljačkim programima a u zasebnoj kutiji su tu još i dva napojna adaptera - jedan dual Molex - to - 6-pin PCIe Power i jedan dual 6-pin PCIe Power - to - 8-pin PCIe Power. Pored njih je i Crossfire mostić koji je specijalno prilagođen XFX kartici, jer nema nosić koji smeta zbog specifičnog dizajna plastičnog pokrova kartice.

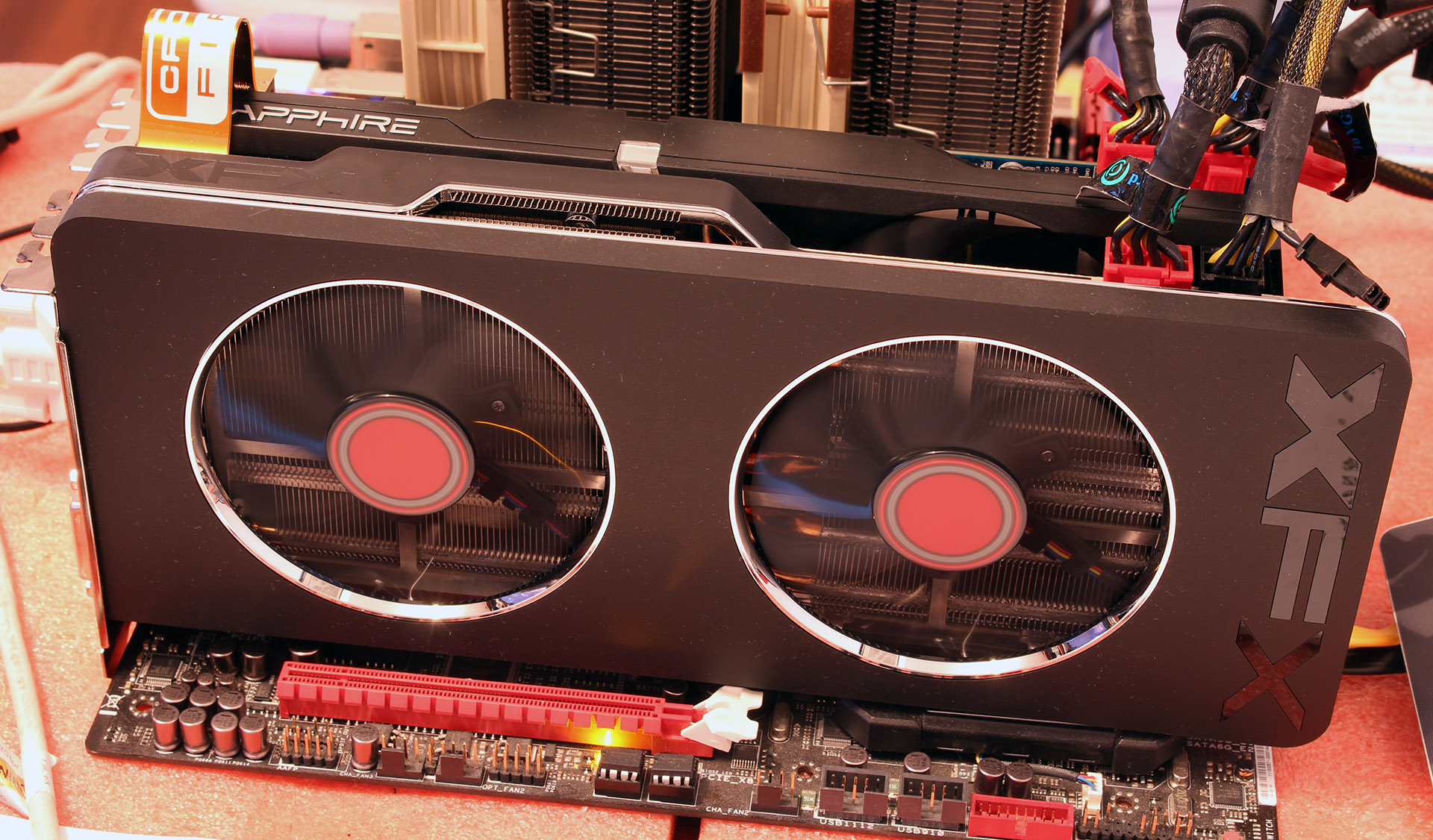

R9 280 Black je vrlo elegantna kartica dužine skoro 28.5 cm i svakako je jedna od ljepših koje smo do sada imali prilike vidjeti. Crni monolitni izgled, sa sjajnim rubovima oko ventilatora i na krajevima crnog mat plastičnog pokrova, upotpunjen je sjajno crnim XFX logoima koji se nalaze na vrhu i na kraju kartice. Izgled upotpunjavaju sjajno crni ventilatori sa crvenim XFX naljepnicama. Ispod crnog oklopa nalazi se veliki, dvodijelni aluminijski hladnjak koji ispod prvog ventilatora sjedi na grafičkom čipu, a ispod drugog lebdi iznad VRM dijela. Oba su povezana i isprepletena sa šest toplovodnih cijevi koje izlaze iz baze pri čemu četiri završavaju u desnom a dvije u lijevom hladnjaku. Sve to opasano je drugim dijelom plastičnog pokrova koji  ide oko PCB-a a koji pokriva crni aluminijski hladnjak koji između ostalog sjedi i na memorijskim čipovima. Dva ventilatora koja se nalaze na odvojenim aluminijskim hladnjacima vrte se na minimalnoj brzini od oko 950 okretaja pa sve do maksimalnih 2.400 okretaja u automatskom radu, ili čak 3.200 okretaja u manualnom. Pri tome se izmjerena buka kretala od 42 do 52 dB u automatskom načinu rada, te bučnih 58 dB ukoliko se ručno brzina podigne na 100%.

Karticu pokreće dobro poznati Tahiti Pro čip koji ima 1792 shadera, te na ovoj kartici konstantno radi na 1000 MHz. Memorije se na kartici nalazi 3GB a radi na 1300 MHz, tj efektivnih 5.2 Gbps. Kartica za rad zahtjeva dva dodatna konektora za napajanje i to jedan 6 i jedan 8-pinski. Tako je maksimalna snaga koju može povući čak 300W. Iz viših brojki frekvencija te maksimalne moguće snage vidljivo je kako je riječ o moćnijoj kartici od Sapphire-ove Dual-X koji smo nedavno testirali. XFX ima standardnu podršku za DX 11.2, OpenGL 4.3 i Mantle API-e, baš kao i Dolby TrueHD i DTSHD Master Audio, AMD PowerPlay (ZeroCore Power), Crossfire itd. Video izlaza su čak pet – DVI-I, DVI-DL, HDMI i dva mini Display Porta pa kartica bez problema s još jednim adapterom podržava šest monitora u Eyefinity-u.

Test sistem

Test sistem :: Hardware Matična ploča Asus Rampage IV Extreme Procesor(i) Intel Core i7 3960X @ 4.5GHz Memorija 4x 4GB DDR3 G.Skill @ 1866MHz Grafičke kartice XFX R9 280 Black OC Edition;Catalyst 14.6 Beta Zvučna kartica On Board Napajanje Thermaltake Grand 1.05kW SSD Intel DCS3500 480GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 DirectX verzija 11 3DMark 2013, Firestrike Bioshock Infinite In game benchmark, DX11 Hitman Absolution Very High Tomb Raider Ultimate Company of Heroes 2 In game benchmark Thief In game benchmark, max. details

  Način testiranja

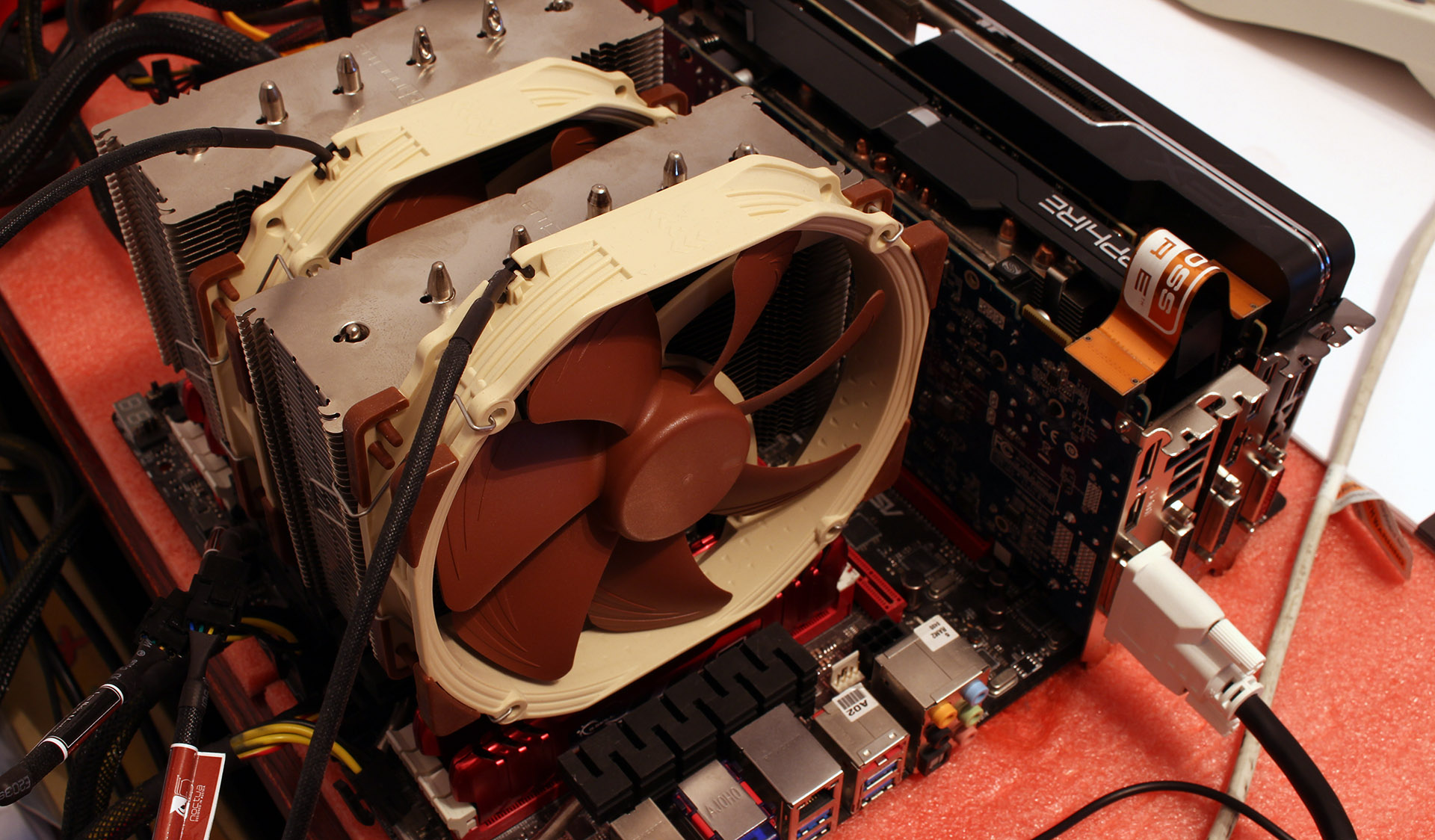

Naš standardni test sistem je baziran na Asusovoj Rampage IV Extreme ploči, Intelovom i7-3960X procesoru i ukupno 16GB (4x 4GB) G.Skillove radne memorije brzine 1866MHz. Testovi i benchmarci su isti kao i recenzije R9 270X Toxic i R9 270 Dual-X kartica. Neke testove smo izbacili i nema ih potrebe pokazivati, jer smo ih obradili već puno puta u ranijim testovima 270,270X te 280X kartica. U tablicama ćete vidjeti usporedbu sa mnoštvom ranije testiranih kartica, a neke smo i izbacili radi preglednosti grafova. Testirali smo samo na 1920x1200 rezoluciji, jer 2560x1440 ipak nema smisla za neke zahtjevnije naslove i visoke detalje kod 280 premda je i ona spremna potjerati glatko neke od naslova. Test overclockinga smo napravili kroz nekoliko naslova, a rezultate smo stavili u zajedničke tablice. Napravili smo i testove zagrijavanja te potrošnje kroz nekoliko naslova, a kao i uvijek mjerena je potrošnja cijelog sistema. Vrijednosti buke koju spominjemo u članku smo dobili mjerenjem uz pomoć Nexus 4 smartphonea (Android 4.4.2) i SoundMeter aplikacije.   Overclocking

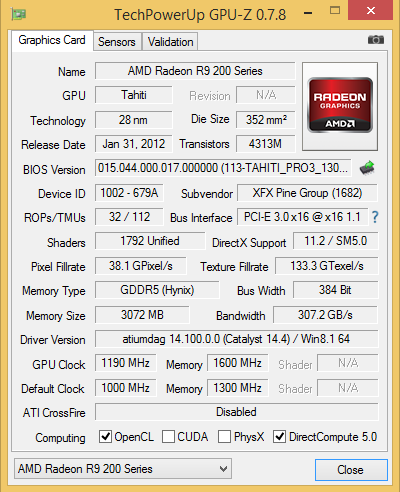

Karticu smo overclockirali uz pomoć Sapphire-ove TriXX aplikacije, koja nam je dozvolila podizanje VDDC napona sve do 1.3V. U normalnim smo uvjetima, bez podizanja napona postigli stabilnih 1150 MHz za GPU i kartica nije throtlala kao Sapphireova iz ranijeg testa. Daljnim igranjem s naponom i ručnim podešavanjem vrtnje ventilatora došli smo do impresivnih 1190 MHz pri maksimalnom naponu od 1.3V što je GPUZ očitavao kao 1.254V pri srednjem naponu od 11.50V. Uz to smo memoriju sa 1300 MHz uspjeli podići sve do lijepih 1600 MHz odnosno 6.4Gbps. Tako smo s početnih 6974 FireStrike markova dogurali sve do impresivnih 8334 markova što je porast od solidnih 19.5%. I premda je kartica bila vrlo stabilna i nije se ni jednom srušila i nakon iscrpljujućih testiranja (na 1.200 MHz se srušila tek nakon 2 sata torture), za 24/7 stabilnost ipak preporučujemo 1150 MHz uz tek laganu korekciju napona prema gore. Upravo iz tog razloga ćemo u tablicama overclockinga pokazati rezultate na 1150 MHz te samo pismeno spomenuti koliko su još rasle na 1190 MHz.

[ichart headers="ID, Score" title="3DMark Firestrike" htitle="Score" labels="2x Sapphire R9 280 Dual-X @ CFX,Sapphire R9 280X Vapor-X,MSI R9 280X,AMD HD7970 GHz,ASUS GTX770 DCU II OC,XFX R9 280 Black OC,Sapphire R9 280 Dual-X,Asus GTX680 DCUII,Sapphire R9 270X Toxic,Asus Striker Platinum,Sapphire R9 270X Vapor-X,ASUS R9 270X DCU II TOP,Gigabyte R9 270 OC,Sapphire R9 270 Dual-X,Sapphire R7 265 Dual-X" values="11544,8063,7669,7161,7078,6974,6459,6434,6086,6070,5759,5685,5268,5117,4645" colors="red,blue,blue,blue,blue,green,blue,blue,blue,blue,blue,blue,blue,blue" height="600"] XFX kartica odmah po očekivanju zasjeda iznad Sapphireove u 3DMarku i opasno se približava GTX770 modelu. [ichart headers="ID, 1920 x 1200 (FPS)" title="Bioshock Infinite" htitle="1920 x 1200 @ Ultra (FPS)" labels="2x Sapphire R9 280 Dual-X @ CFX,ASUS GTX770 DCU II OC,MSI R9 280X,Sapphire R9 280X Vapor-X,Asus GTX680 DCUII,AMD HD7970 GHz,ASUS GTX660Ti DCU II TOP,XFX R9 280 Black OC,Asus Striker Platinum,Sapphire R9 280 Dual-X,Sapphire R9 270X Vapor-X,ASUS R9 270X DCU II TOP,Sapphire R9 270X Toxic,Gigabyte R9 270 OC,Sapphire R9 270 Dual-X,Sapphire R7 265 Dual-X" values="134.24,100.77,100.38,96.70,91.37,89.81,87.54,83.69,83.07,78.21,75.86,74.77,74.25,69.69,62.33,55.88" colors="red,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,green,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue" height="600"] [ichart headers="ID, 1920 x 1200 with DDOF (FPS)" title="Bioshock Infinite" htitle="1920 x 1200 @ Ultra with DDOF (FPS)" labels="2x Sapphire R9 280 Dual-X @ CFX,ASUS GTX770 DCU II OC,MSI R9 280X,Asus GTX680 DCUII,Sapphire R9 280X Vapor-X,AMD HD7970 GHz,Asus Striker Platinum,XFX R9 280 Black OC,ASUS GTX660Ti DCU II TOP,Sapphire R9 280 Dual-X,Sapphire R9 270X Vapor-X,ASUS R9 270X DCU II TOP,Sapphire R9 270X Toxic,Gigabyte R9 270 OC,Sapphire R9 270 Dual-X,Sapphire R7 265 Dual-X" values="106.04,80.62,75.47,72.85,72.55,67.41,67.1,62.69,61.45,59.32,56.09,54.96,54.92,51.9,46.75,42.48" colors="red,blue,blue,blue,blue,blue,blue,green,blue,blue,blue,blue,blue,blue,blue,blue" height="600"] Razlika između dva R9 280 modela je poprilična za što su podjednako zaslužni i viši takt grafičkog procesora i memorije. CFX skaliranje je nešto bolje s uključenim DDOF-om nego bez. [ichart headers="ID, FPS" title="Company of Heroes 2" htitle="1920 x 1200 @ Very High, 0x AA(FPS)" labels="Sapphire R9 280X Vapor-X,XFX R9 280 Black OC,Sapphire R9 280 Dual-X,Sapphire R9 270 Dual-X,Asus Striker Platinum"  values="57.86,52.17,49.37,42.97,40.26" colors="lightblue,green,lightblue,lightblue,lightblue" height="400"] XFX je u COH2 skoro pa 3 fps-a brža od Sapphire modela što je vrlo solidan napredak. COH, baš kao ni Thief ne podržavaju CFX pa tu neće biti rezultata. [ichart headers="ID, FPS" title="Crysis 3 (1920 x 1200 @ VH, FXAA, AF16x)" htitle="FPS" labels="2x Sapphire R9 280 Dual-X @ CFX,XFX R9 280 Black OC,Sapphire R9 280 Dual-X,Asus Striker Platinum" values="59.417,37.825,36.983,29.897" colors="red,green,blue,blue" height="300" min="0"] Ubacili smo i Crysis rezultate koji je vrlo zahtjevan po ove modele i za dobbbar je gaming najbolje isključiti antialiasing. GTX760 je ovdje u dosta podređenoj situaciji u odnosu na R9 280. Crossfire setup pak omogućuje glatko igranje.

[ichart headers="ID,FPS" title="Hitman Absolution" htitle="1920 x 1200 @ Very High, 4xAA (FPS)" labels="2x Sapphire R9 280 Dual-X @ CFX, Sapphire R9 280X Vapor-X,MSI R9 280X,AMD HD7970 GHz,ASUS GTX770 DCU II OC,XFX R9 280 Black OC,Sapphire R9 280 Dual-X,Asus GTX680 DCUII,Sapphire R9 270X Toxic,Gigabyte GTX580 SOC,Sapphire R9 270X Vapor-X,ASUS R9 270X DCU II TOP,Asus Striker Platinum,AMD R9 270X,Gigabyte R9 270 OC,Sapphire R9 270 Dual-X,ASUS GTX660Ti DCU II TOP,Sapphire R7 265 Dual-X" values="83.817,56.49,56.11,55.62,49.38,48.35,46.6,45.85,44.65,42.29,42.11,42.06,41.57,41.1,38.95,37.98,34.54,34.39" colors="red,blue,blue,blue,blue,green,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="600"] XFX R9 280 se opet približio GTX770 kartici koja je poprilično skuplja od nje, a performanse su rasle i u odnosu na Sapphire. Crossfire porast je vrlo dobar. [ichart headers="ID, FPS" title="Thief" htitle="1920 x 1200 @ Very High (FPS)" labels="Sapphire R9 280X Vapor-X,XFX R9 280 Black OC,Sapphire R9 280 Dual-X,Sapphire R9 270X Toxic,Asus Striker Platinum,Sapphire R9 270 Dual-X,Sapphire R7 265 Dual-X"  values="51.7,46.3,44.9,41.4,38.7,33.4,30.3" colors="blue,green,blue,blue,blue,blue" height="300"] Thief s uključenim Mantleom nudi oko 3 fps-a bolji rezultat za R9 280 kartice, koje zbog toga dosta bježe Nvidijinoj kartici. Thief ne podržava CFX. [ichart headers="ID,FPS" title="Tomb Raider" htitle="1920 x 1200 @ Ultimate (FPS)" labels="2x Sapphire R9 280 Dual-X @ CFX,Sapphire R9 280X Vapor-X,MSI R9 280X,AMD HD7970 GHz,ASUS GTX770 DCU II OC,XFX R9 280 Black OC,Asus GTX680 DCUII,Sapphire R9 270X Toxic,Sapphire R9 280 Dual-X,Asus GTX670 DCU Mini,Asus Striker Platinum,Sapphire R9 270X Vapor-X,ASUS R9 270X DCU II TOP,ASUS GTX660Ti DCU II TOP,Gigabyte GTX580 SOC,Gigabyte R9 270 OC,Sapphire R9 270 Dual-X,Sapphire R7 265 Dual-X" values="94.9,62.9,60.4,57.7,56.7,52.3,49.5,47.8,45.5,45.4,45,44.4,43.8,40.9,40.3,39.8,39.7,33.4" colors="red,blue,blue,blue,blue,green,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="600"] Zadnji test, Tomb Radier pokazuje čak 7 fps-a bolji rezultat za XFX karticu. Očito izvrsno skalira kako sa bržim GPU-om tako i sa memorijom. I ovdje CFX izvrsno skalira.   Overclocking [ichart headers="ID, Score" title="3DMark" htitle="Score" labels="XFX R9 280 Black OC @ OC,Sapphire R9 280 Dual-X @ OC,XFX R9 280 Black OC,Sapphire R9 280 Dual-X" values="8149,7933,6974,6689" colors="red,green,pink,lightgreen" height="300"] [ichart headers="ID, 1920 x 1200 (FPS)" title="Bioshock Infinite" htitle="1920 x 1200 @ Ultra w. DDOF (FPS)" labels="XFX R9 280 Black OC @ OC,Sapphire R9 280 Dual-X @ OC,XFX R9 280 Black OC,Sapphire R9 280 Dual-X" values="73.52,63.22,62.69,59.32," colors="red,green,pink,lightgreen" height="300"] [ichart headers="ID, 1920 x 1200 (FPS)" title="Hitman Absolution" htitle="1920 x 1200 @ Very High, 4x AA (FPS)" labels="XFX R9 280 Black OC @ OC,Sapphire R9 280 Dual-X @ OC,XFX R9 280 Black OC,Sapphire R9 280 Dual-X" values="57.30,49.85,48.35,46.6" colors="red,green,pink,lightgreen" height="300"] [ichart headers="ID, 1920 x 1200 (FPS)" title="Tomb Raider" htitle="1920 x 1200 @ Ultimate (FPS)" labels="XFX R9 280 Black OC @ OC,XFX R9 280 Black OC,Sapphire R9 280 Dual-X @ OC,Sapphire R9 280 Dual-X" values="63.5,52.3,51.1,45.5" colors="red,green,pink,lightgreen" height="300"] Overclocking performanse su izvrsne i pri 1150 MHz za GPU i 1600 MHz za memoriju. Ovakav izvrstan OC potencijal ovu karticu donosi na prag performansi R9 280X kartica. Vjerujemo da bi i Sapphireov model postigao izvrsne rezultate da smo se imali vremena poigrati sa naponom, no i dalje ostaje činjenica kako je XFX-ov ovo postigao bez intervencije u napon. Testovi na 1190 MHz pokazuju i daljnji porast pa je tako primjerice kod Hitmana framerate skočio na 59.005 fps-a a kod COH-a 2 sa 52.17, na 59.01 kod 1150 MHz i konačno na 61.02 fps-a kod 1190 MHz. Ipak, kao što smo i ranije rekli, za 24/7 ipak preporučujemo 1150 MHz.

[ichart headers="ID, W" title="Potrošnja" htitle="W" labels="Sapphire R9 270 Dual-X,ASUS GTX660Ti DCU II TOP,Sapphire R9 270X Toxic,Gigabyte R9 270 OC,Sapphire R9 270X Vapor-X,Asus Striker Platinum,ASUS GTX770 DCU II OC,Sapphire R9 280 Dual-X,MSI R9 280X,Asus GTX680 DCUII,XFX R9 280 Black OC,AMD HD7970 GHz Edition,Sapphire R9 280X Vapor-X,2x Sapphire R9 280 Dual-X @ CFX" values="320,330,333,340,350,358,362,370,371,375,375,422,425,577" colors="green,green,green,green,green,green,green,green,green,green,red,green,green,purple" height="600"] XFX je za 5W rastrošnija od Dual-X-a, a obje su tu negdje u rangu sa 280X karticama. Dual setup podiže potrošnju za dodatnih 200W. [ichart headers="ID, °C" title="Temperature" htitle="°C" labels="Gigabyte R9 270 OC,Sapphire R9 270X Toxic,Asus GTX680 DCUII,MSI GTX770 Lightning,ASUS GTX780 DCU II OC,XFX R9 280 Black OC,Sapphire R9 280 Dual-X,Sapphire R9 270 Dual-X,ASUS R9 270X DCU II TOP,Sapphire R9 270X Vapor-X,Asus Striker Platinum,ASUS GTX660Ti DCU II TOP,ASUS GTX770 DCU II OC,Sapphire R9 280X Vapor-X" values="60,60,61,62,62,62,64,65,67,67,67,68,68,68" colors="blue,blue,blue,blue,blue,red,blue,blue,blue,blue,blue,blue,blue,blue" height="600"] XFX ima izvrsno hlađenje koje je tek za 1 dB bučnije od Dual-X-a u automatskom načinu rada no zato je i GPU dva stupnja hladniji. To se hlađenje pokazalo izvrsnim i za overclocking kao što smo vidjeli.

XFX R9 280 Black OC Edition je izvrsna kartica. Kako performansama tako i kvalitetom izvedbe, te ponajprije izgledom, tj. dizajnom. Monolitan izgled, crna boja i sjajni rubovi daju joj veliku dozu elegancije i ovo definitivno nije kartica koju treba sakriti u kućište i ne pokazivati ju. Dobar tvornički overclock joj osigurava visoke performanse koje se nerijetko približavaju i GTX770 karticama, a odličan i ne prebučan hladnjak se brine o zadovoljavajuće niskoj radnoj temperaturi. Šlag na vrhu dolazi u obliku izvrsnog overclocking potencijala koji ju približava čak i moćnijim R9 280X modelima, a sve to za i do 500 kuna nižu cijenu. XFX R9 280 Black OC Edition se u hrvatskim dućanima ne prodaje, dok se "obični" model čiji GPU radi na 933 MHz može naći i ispod 1.600 kuna. U Njemačkoj je razlika između običnog i Black modela oko 20 € pa vjerujemo kako kod nas neće biti veća razlika jednom kada dođe na tržište.
