Iz UZI Shopa nam na test stiže Zalmanov ovogodišnji flagship zračni hladnjak za procesore - CNPS20X. Riječ je o tower hladnjaku vrlo zanimljivog dizajna, bilo da je riječ o tijelu, bilo da je riječ o ventilatorima. Veliki CNPS20X s 300 W disipacijske snage puca na sam vrh klase kojim dominira Noctua NH-D15 i slični, pa će biti zanimljivo vidjeti kakve su mu performanse. Na zanimljivo dizajniranim dual blade ventilatorima se nalazi i sveprisutno ARGB LED osvjetljenje, koje je moguće sinkronizirati s osvjetljenjima na matičnim pločama.
CNPS20X dolazi u velikoj kutiji, unutar koje je sve odvojeno zapakirano i odlično zaštićeno. Komponente za instalaciju su u zasebnoj kutiji, svaki od ventilatora je u svojoj, a hladnjak je stavljen zasebno u malo deblju kutiju, da ne dođe do oštećenja aluminijskih listova od kojih je sastavljen. Zasebno dolaze i slikovne upute koje su dovoljno detaljne i dobro vode kroz postupak instalacije na različite podržane sockete.
Ventilatori svaki dolaze pakirani u svoju kutiju, a i moraju biti dobro zaštićeni jer su relativno krhki. Okvir ventilatora dolazi zasebno, tu su nosači, ali i vijci za montažu okvira. Razlog zašto je okvir zaseban je zbog načina montaže nosača, tj. njihove orijentacije u odnosu na hladnjak. Dimenzije ventilatora su 140 x 140 x 26 milimetara.
Ventilatori su tzv. double blade dizajna s većim vanjskim i manjim unutarnjim lopaticama koje stvaraju unutarnji tok zraka i vanjski. To prema proizvođaču povećava protočnost zraka i ponešto smanjuje buku. Ventilatori imaju 4-pinske konektore za PWM kontrolu, i promjenjivu brzinu vrtnje od 800 do 1.500 okretaja u minuti. Prema proizvođaču, maksimalni protok zraka koji ostvaruju je 61 CFM, maksimalna buka je 29 dB(A), a statički pritisak 1.1 mmH2O. Mi smo izmjerili maksimalnih 42,7 dB(A) na oko 50 centimetara udaljenosti Meterk MK09 uređajem.
Ovjes ventilatora je Fluid Dynamic Bearing (FDB), a životni vijek im je 100.000 radnih sati. Potrošnja ventilatora je 3,36 W. Nosač ventilatora je zanimljivo dizajniran i nešto je deblji nego kod uobičajenog dizajna, pa bi to moglo ponešto opstruirati protok. Nosač je inspiriran dizajnom nogu pauka, a u njemu je integrirana mliječna plastika u čijoj su sredini ARGB LED-ice čija se svjetlost širi kroz plastiku. Potrošnja LED rasvjete je 1.5 W po ventilatoru. Nosači su metalni, montaža je jednostavna, baš kao i mehanizam kopčanja na tijelo hladnjaka, koji je jedan od boljih što smo do sada imali prilike vidjeti.
Komponente, odnosno sve potrebno za instalaciju se nalazi u zasebnoj kutiji, a dijelova je dosta. Hladnjak podržava AMD-ove AM4,AM3+ i AM3 sockete, te Intelove LGA2066, 2011-V3, 2011, 115X i LGA1200. Uz kit za instalaciju Zalman daje i svoju ZM-STC8 termovodljivu pastu, kao i Y-splitter kabel za ventilatore, Y-splitter kabel za LED rasvjetu, te dodatni adapter za LED za Gigabyteove ploče.
Kao što s fotografije možemo vidjeti, hladnjak je double tower tipa, tj. U obliku je. Ovo je popularan dizajn kod velikih, moćnih zračnih hlađenja, jer omogućava veliku površinu disipacije. CNPS20X ima čak 15.242 kvadratna centimetra površine. Dizajn je izrazio zanimljiv i premda Zalman ima čudan naziv za njega, mi ćemo ga jednostavno nazvati valovit.
Ono što je zanimljivo je da se na ovaj način povećava disipacijska površina, a Zalman je izbrojao da 20X ima čak 350 kanala kroz koje zrak prolazi. Da vas ne bi zbunila boja bakra u sredini hladnjaka, to je ipak samo aluminij, dok je bakar standardno korišten za toplovodne cijevi i bazu koja je naknadno poniklana.
CNPS20X - drugi dio
Dimenzije hladnjaka su 140 x 170 x 165 milimetara što ga čini poprilično glomaznim, a masa je visokih 1.300 grama s ventilatorima. Tijelo je tako i veće i teže od NH-D15 hladnjaka. Aluminijski su limovi povezani svijanjem, a toplovodne cijevi su lemljene za njih što poboljšava vodljivost topline.
Šest se toplovodnih cijevi sastaje u bazi koja je na dnu bakrena, a na vrhu aluminijska te poniklana. Toplovodne cijevi su odmaknute prema vrhu baze i Zalman to naziva Reverse Direct Touch Heatpipe, što po njima povećava površinu dispacije i smanjenje termalnog otpora. Niklana je baza zadovoljavajuće glatka, a sve sitne nesavršenosti će ispuniti termalna pasta.
Instalacijski proces je relativno kompliciran za početnike jer se sastoji od dosta koraka i puno je elemenata za postavljanje. Najprije je na univerzalnu donju ploču potrebno postaviti odstojnike i plastične kapice koje ih drže, te plastični odstojnih u ovisnosti o socketu. Nakon toga se na gornjem dijelu postavljaju pločice, thumb vijci (odstojnici), dvije grede, tj. dva nosača i četiri vijka za njih. Isti je postupak za AMD i Intel sockete, ali su grede drugačije. Ovdje vidimo grede i postupak instalacije na ASRockovu Z390 Phantom Gaming 9 ploču i Intelov i7-8700K procesor.
Na bazi se hladnjaka nalaze instalirani univerzalni nosači, a njih na nosač na socketu pričvršćujemo s dva vijka na oprugama. Zatezanje je dobro dozirano, a baza pravilno nasjeda na procesor, tj. otisak paste je ravnomjeran.

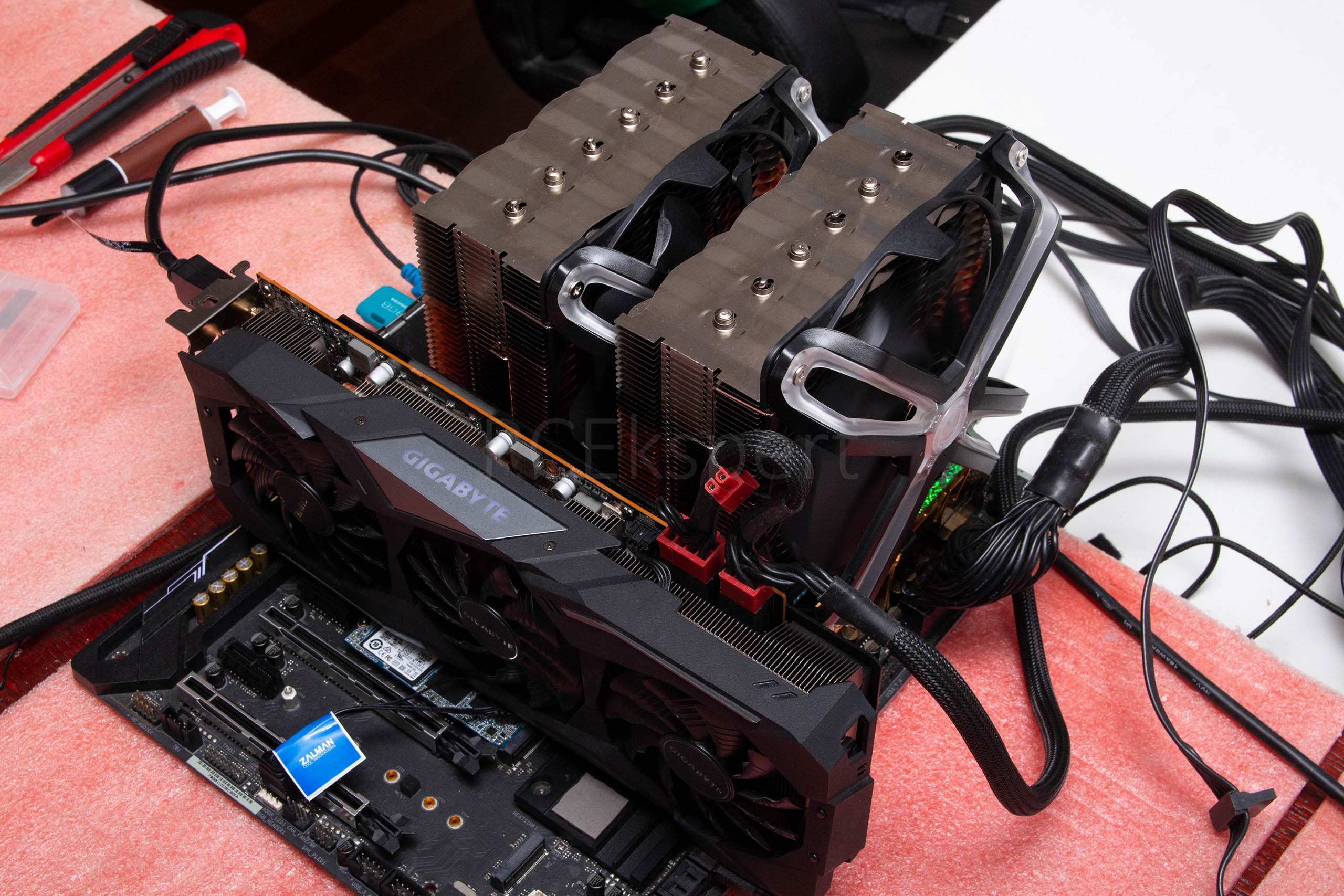

CNPS20X je ogroman, i svaka pa i EATX ploča će izgledati maleno kada ga montiramo. Zato što je glomazan, vanjski će ventilator uvijek stršati iznad njega, bilo da ga postavljamo iznad DIMM slotova, ili iznad VRM hladnjaka. To je jednostavno neizbježno kao i kod NH-D15 i sličnih hladnjaka. Prostora do hladnjaka ima 47 milimetara, što je dovoljno za većinu modula na tržištu, no ventilator se ovdje u normalnoj poziciji spušta na samo 33 milimetra visine i to je problem.
Podizanje ventilatora povećava potrebu za prostorom u kućištu pa će vam idealno trebati 200 milimetara širine kućišta za ovaj hladnjak. Srednji ventilator se spušta ili diže prema potrebi, a i bolje ga je držati malo niže jer onda hladi VRM hladnjak. Ventilatori su u radu zadovoljavajuće tih jer se tek pri overclockingu procesora ili dugotrajnom visokom naporu zavrte do maksimuma gdje rade na čujnih 42,7 dB(A), no još jedna stvar malo iritira. Riječ je o rezonantnom zvuku koji se stvara kod prijenosa vibracija s ventilatora na hladnjak. Naime, limovi na hladnjaku se dotiču, i rezoniraju. Taj zvuk nije prisutan stalno, samo na određenim okretajima, no kada je, vrlo je iritantan.
Grede za AMD AM4 socket su ponešto drugačije, a donja se ploča koristi identična kao i za Intel sockete. Drugi test stroj je bio baziran na ASRockovoj X570 Phantom Gaming X ploči
Osvjetljenje nije onako bajno i sjajno kako to proizvođač na svojim slikama prikazuje, i po dnevnom se svjetlu baš i ne širi cijelom dužinom plastike, te je najjači efekt zapravo u potpunom mraku. Uz to, osvjetljenje unutarnjeg ventilatora se najčešće ni ne vidi. Bilo kako bilo, komunikacija s ASRockovom Polychrome aplikacijom je brzo uspostavljena, a efekti su bili samo oni osnovni koji su vidljivi i na videu.
Kao što se vidjelo na prethodnoj stranici, a i u tablici iznad, testove smo napravili na dvije različite platforme i na dva procesora. Različite smo platforme koristili kako bi dobili najbolji mogući uvid u performanse hladnjaka, ali i usporedili rezultate s drugim zračnim i vodenim hladnjacima koje smo imali na testu. Koristili smo klasičan set softvera, tj. HWInfo64 za nadzor parametara rada i ono najvažnije, temperatura. Za opterećenje nam je poslužio OCCT-ov CPU test (Large Data Set kod Intel procesora i Small Data Set kod AMD-a, 64 bits, Infinite, maksimalni broj threadova). Razlog zašto koristimo Large kod Intela je taj što on nema napredne mehanizme koji ograničavaju snagu proceosra i 8700K se na Small testu zagrijava do 100°C na bilo kojem hladnjaku.
Rezultati testova
AMD Ryzen 9 3900X @ Stock
[ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je bolje)" labels="Gigabyte Aorus LC 280,Corsair H115i Pro XT @ Extreme,Cooler Master ML240L V2 RGB,Raijintek EOS 240 RBW,Corsair A500,Raijintek Orcus 240 RBW,Zalman CNPS20X,Corsair H115i Pro XT @ Balanced,Noctua D15" values="67.8,68.5,70.4,70.5,72.9,75.3,76.4,78.3,78.8" colors="blue,blue,blue,blue,blue,blue,red,blue,blue" height="500" min="0"]
U prvom testu je CNPS20X pokazao da je nešto bolji od Noctue D15, a za otprilike istu količinu buke. Tako se pokazao vrlo dostojan konkurent.
AMD Ryzen 9 3900X @ 4.3 GHz (1.35 V)
[ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je bolje)" labels="Corsair A500,Zalman CNPS20X,Raijintek EOS 240 RBW,Gigabyte Aorus LC 280,Cooler Master ML240L V2 RGB,Corsair H115i Pro XT @ Extreme,Corsair H115i Pro XT @ Balanced,Raijintek Orcus 240 RBW,Noctua D15" values="75.5,79.9,80,80.9,82,82,85,87.3,91.1" colors="blue,red,blue,blue,blue,blue,blue,blue,blue" height="500" min="0"]
Kod overclockinga se Zalmanov hladnjak pokazao odličnim i sasvim u rangu s vodenim hlađenjima. Rezultat koji je ostvario D15 hladnjak nam se sada već čini malo čudan pa ćemo u budućnosti svakako ponoviti ovaj test.
Intel i7-8700K @ Core Enhancement (4.7 GHz)
[ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)" labels="Raijintek EOS 240 RBW,Zalman CNPS20X,Asus ROG Ryujin 240,Asus ROG Ryuo 240,Cooler Master ML240L V2 RGB,Asus ROG Ryujin 360,Corsair A500,Corsair H115i Pro XT @ Extreme,Gigabyte Aorus LC 280,Raijintek Orcus 240 RBW,CoolerMaster ML360R RGB,Corsair H115i Pro XT @ Balanced,Noctua D15,Arctic LF 240,Be Quiet! Dark Rock Pro 4,Be Quiet! Dark Rock 4,Cryorig H7,Arctic Freezer 12" values="77,79,80,80,80,80,81,81,81,81,82,82,83,88,90,92,92,95" colors="blue,red,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="900" min="0"]
I ovdje dolazimo do toga da je CNPS20X ostvario izvrstan rezultat koji je u rangu s vodenim hlađenjima. Ovdje vidimo da dobar stari D15 zaostaje ua 4°C, a Corsairov bučni A500 za 2°C. U svakom slučaju, odličan rezultat za Zalmanov flagship hladnjak.
Buka
[ichart headers="ID,Load (°C)" title="Buka (dBa)" htitle="Buka (dBA, manje je bolje)" labels="Corsair H115i Pro XT @ Balanced,Cooler Master ML240L V2 RGB,Raijintek Orcus 240 RBW,Raijintek EOS 240 RBW,Noctua D15,Zalman CNPS20X,Corsair H115i Pro XT @ Extreme,Gigabyte Aorus LC 280,Corsair A500" values="35.5,40,41.5,41.6,42,42.7,44.5,45,49" colors="blue,blue,blue,blue,blue,orange,blue,blue,blue" height="600" min="0"]
Na maksimalnih su 1.500 okretaja u minuti ventilatori tek malo bučniji od Noctuinih, ali više frustrira rezonancija koju stvaraju u suradnju sa spojenim limovima hladnjaka.
Zaključak
Zalman je nakon nekoliko problematičnih godina okrenuo novu stranicu, ima nove vlasnike i čini se živi novu mladost. Njihov je CNPS20X flagship pokazao zavidnu razinu performansi uz tek par nedostataka. Malo je komplicirane ugradnje (što će većina korisnika ionako raditi samo jednom), ventilatori u suradnji sa spojenim limovima povremeno stvaraju iritantan zvuk, a i dimenzijama je jednostavno ogroman. U svemu ostalom je ov uzoran proizvod. Kvaliteta materijala i izrade je na visokom nivou, ventilatori su zanimljivog dizajna ali učinkoviti i s odličnim načinom kopčanja. Na maksimumu su čujniji, no ne i pretjerano bučni. Ipak, performanse hladnjaka govore za sebe i ovdje se ni cijena od 715 kuna koliko košta u UZI Shopu ne čini pretjerana. Svi koji ne volite vodena hlađenja iz ovog ili onog razloga, a želite visoke performanse, ovo bi mogao biti hladnjak za vas.
