EDGE 750W – prvi dio
Antec nam je na test poslao svoje EDGE 750 W napajanje s 80Plus Gold efikasnošću i platformom koju potpisuje Seasonic. Ovo smo napajanje prije dvije godine imali prilike brzinski isprobati, no sada se otvorila prilika za pravi puni test koji su napravili stručnjaci iz ITElektronike. Riječ je o potpuno modularnom napajanju, a osim 750 W modela, u ponudi su i 550 i 650 W modeli.
Napajanje je unutar kutije zapakirano u debeli karton i zasebnu vrećice. Upute za korištenje i instalaciju dolaze u nekoliko jezika, a jamstvo je pet godišnje (Antec Quality 5 year warranty and lifetime global 24/7 support). Kabeli su odvojeni u platnenoj vrećici, a tu je i jedan za gradsku mrežu. Nalazimo i dva seta gumenih okvira za rubove napajanja koji eliminiraju prijenos vibracija s napajanja na kućište.
Svi su kabeli flat tipa, a uz njih nalazimo i vijke za kućište. S obzirom na to da je napajanje modularno svi kabeli dolaze odvojeno, pa tako nalazimo:
1x ATX kabel (20 + 4 pinski) – 600 mm
1x EPS kabel (8 pinski) – 680 mm
1x ATX/EPS kabel (4+4 pinski) – 680 mm
6x PCIe kabela (6 + 2 pinski) – 600 mm
9x SATA kabela – 820 mm
6x Molex kabela (jedan kombiniran sa SATA) – 940 mm
1x Floppy kabel (kombiniran s Molexima) – 940 mm
EDGE podliježe ATX12V 2.4 i EPS12V 2.92 standardima, a ima dva +12V voda putem kojih može dati ukupno 80A struje. Maksimalna efikasnost između ulaza i izlaza je 92% što ovo napajanje svrstava u 80 Plus Gold standard (92% učinkovitosti pri 50% opterećenja). Dimenzije napajanja su 86 mm x 150 mm x 170 mm uz masu od 1.8 kg. CircuitShield je zajednički naziv za set zaštita kojima je ovo napajanje opremljeno: Over Current Protection (OCP), Over Voltage Protection (OVP), No Load Operation (NLO), Short Circuit Protection (SCP), Over Power Protection (OPP), Over Temperature Protection (OTP) & Surge & Inrush Protection (SIP).
EDGE 750W ima dva +12V raila preko kojih može dati do 40A struje na svakom, dok na + 3.3V i + 5V može dati po 20A. Uz to, na -12V može dati 0.3A, a na +5Vsb 2.5A. Proizvođač navodi i Ripple & Noise karakteristike od ≤120mV na 12V vodovima, te ≤50mV na + 3.3V i + 5V vodovima.
Ventilator koji se nalazi ispod zanimljivo dizajnirane rešetke je FDB ovješenja i promjera 135 mm. Tehnologija Thermal Manager se brine za efikasno hlađenje komponenata uz ne previsoku buku. Ventilator ima i ugrađene LE diode za ambijentalno osvjetljenje.
EDGE koristi Seasonicovu G platformu uz malene razlike. N astrani primara imamo LLC topologiju, a sekundar je DC-DC tipa. Korišteni su kvalitetni Rubyconovi i Nippon Chemi Con (105°C) kondenzatori.

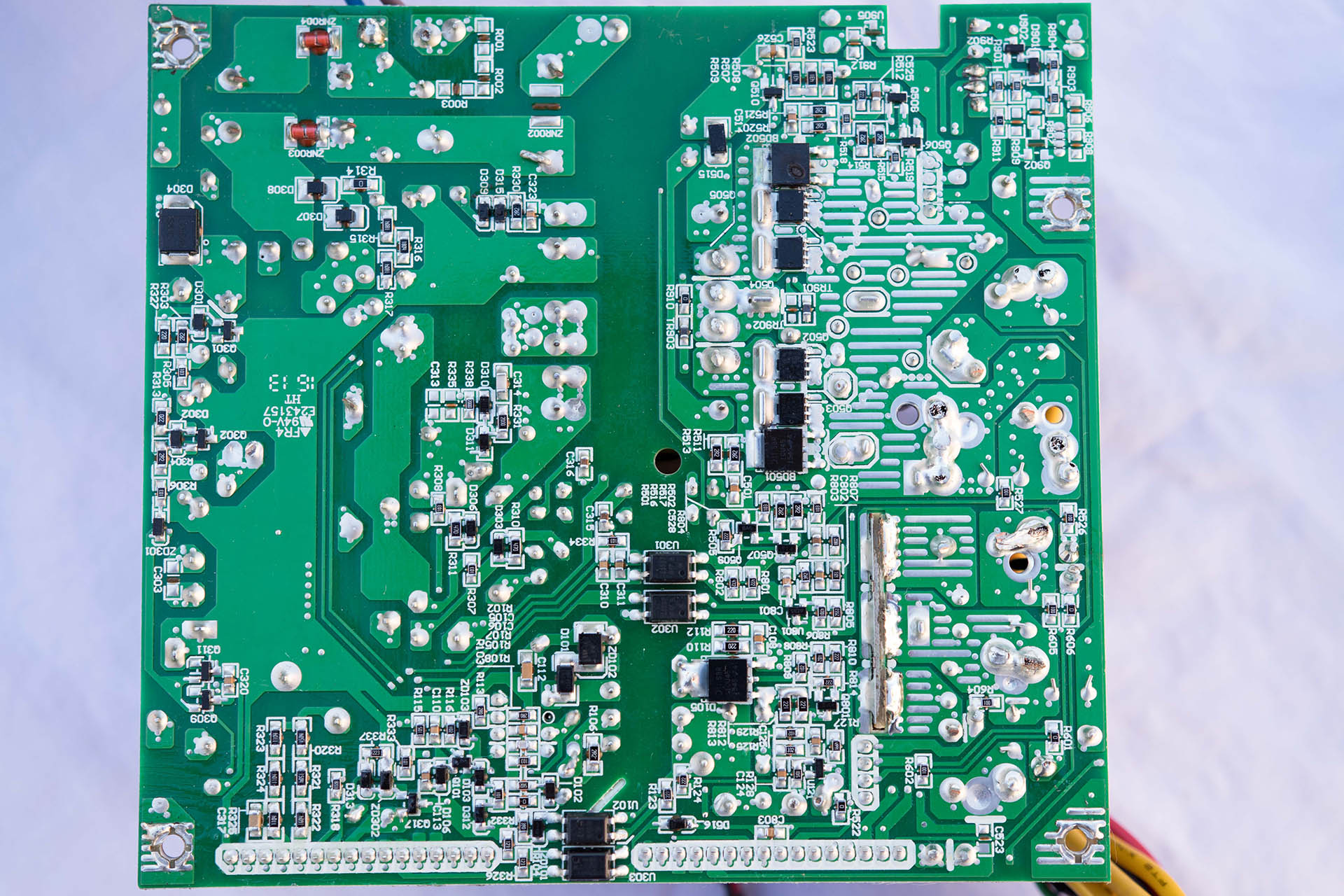

Kvaliteta svih lemova je solidna, baš kao što je i općenita kvaliteta izrade i komponenata na zadovoljavajuće visokom nivou. Ovako nešto je bilo i očekivano od Anteca.
