H310M-G/M.2 – prvi dio
Iz ASRocka stiže još jedna ploča namijenjena LGA1151 procesorima, ovaj put u Micro ATX izdanju i opremljena s H310 čipsetom. H310M-G/M.2 je namijenjena ugradnji u manja kućišta, za računala koja će najčešće služiti kao uredska. Može se s ovom pločom složiti i gamerski stroj jer ima PCIE x16 slot, solidnu audio jedinicu, gigabitni LAN kontroler i RGB osvjetljenje. No, potrebno je znati da H310, baš kao i B310 ili H370 ima određena ograničenja te ne podržava overclocking. Stoga će biti primjeren izbor za tzv. non K procesore.

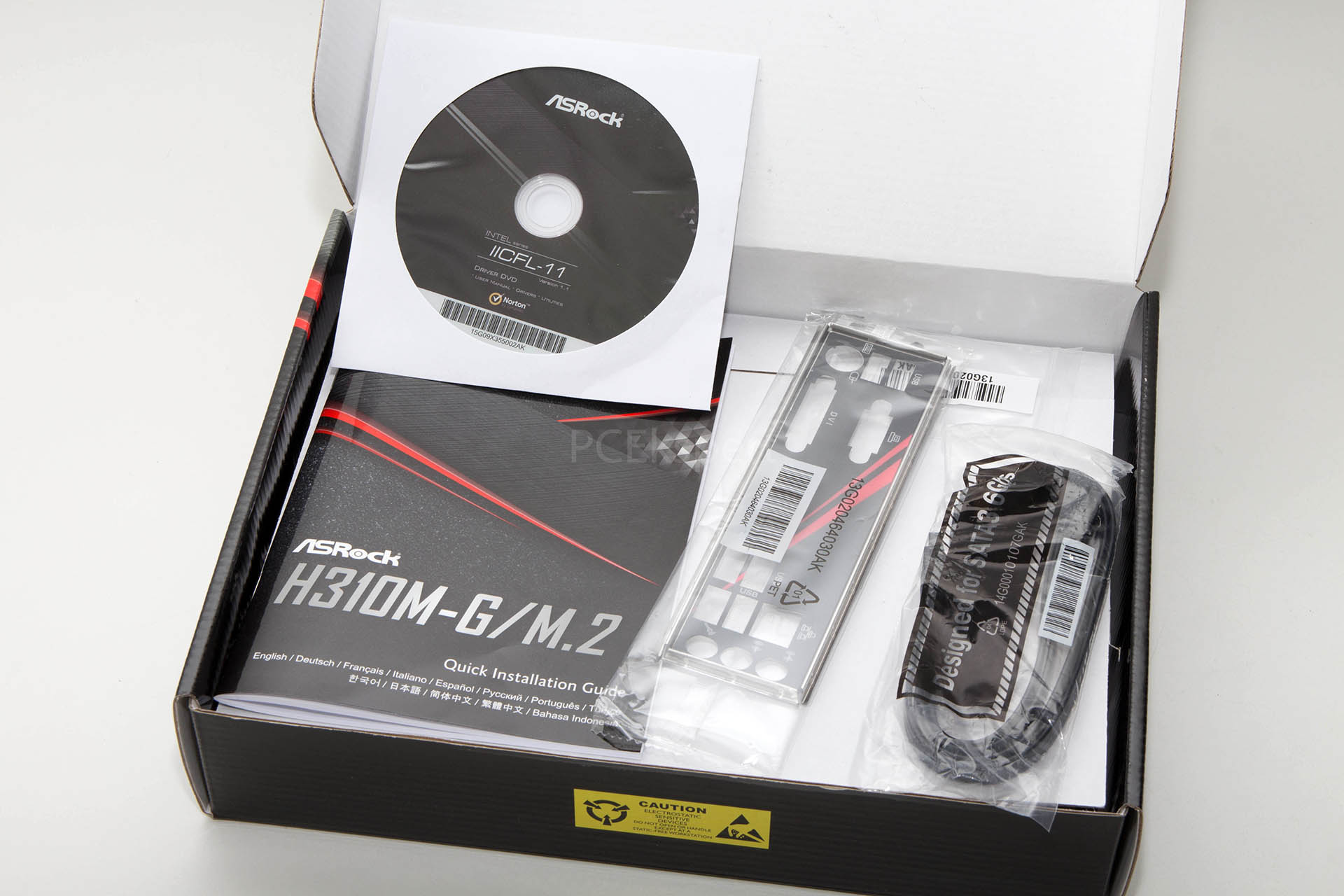

Ploča dolazi u malenoj kutiji primjerenoj formatu, a u pakiranju je solidno zaštićena jer ima meku stiropjenu za podlogu, antistatičku vrećicu i još kartonski pokrov. Bundle je u skladu s tržišnim segmentom i nije naročito bogat. Sastoji se od medija s upravljačkim programima i aplikacijama, I/O zaštitom, dva SATA kabela, vijkom za M.2 socket i uputama za korištenje.
Malena ploča je dimenzija 22.6 x 18.8 centimetara. PCB je sjajno crni, odnosno Sapphire Black, a napravljen je od vlakana visoke gustoće. Svi elementi na njemu su crni, osim metalnog pokrova na PCIe x16 slotu. Ploča je gusto naseljena elementima i komponentama, no zbog dobrog je rasporeda komponenata layout za pohvaliti. Svi bitni konektori su smješteni po rubovima, uključujući i tri 4-pinska za ventilatore, a četiri su SATA konektora horizontalni.
Zbog relativno jednostavne napojne jedinice, i činjenice kako će na ovoj ploči najčešće raditi slabiji procesori nije bilo potrebe za masivnim hlađenjem. Tako je hladnjak na MOSFET-ima malen no maštovito dizajniran i efikasan čak i s jačim i7 8700K procesorom, a takav je i onaj na čipsetu koji se smjestio odmah ispod socketa s lijeve strane. Zbog toga što su maleni i lagani, oba su hladnjaka za ploču pričvršćena plastičnim klipovima s oprugama čije se dno raširi i drži ih čvrsto uz ploču.
Specifikacije ASRock H310M-G/M.2
Podržani
procesori
– Supports 8th Generation Intel® Core™ Processors (Socket 1151)
– Supports CPU up to 95W
– 5 Power Phase design
– Supports Intel® Turbo Boost 2.0 Technology
– 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)
– 2 x PCI Express 2.0 x1 Slots
*Supports NVMe SSD as boot disks
Grafika
– Supports Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics
– DirectX 12
– HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1 (Decode only)
– Three graphics output options: D-Sub, DVI-D and HDMI**
– Supports HDMI with max. resolution up to 4K x 2K (4096×2160) @ 30Hz
– Supports DVI-D with max. resolution up to 1920×1200 @ 60Hz
– Supports D-Sub with max. resolution up to 1920×1200 @ 60Hz
– Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
– Supports HDCP with DVI-D and HDMI Ports
– Supports 4K Ultra HD (UHD) playback with HDMI Port
*Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.**Supports up to 2 displays simultaneously
*To configure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver.
Storage
– 4 x SATA3 6.0 Gb/s Connectors, support NCQ, AHCI and Hot Plug*
– 1 x M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen2 x4 (20 Gb/s)**
*If M2_1 is occupied by a SATA-type M.2 device, SATA3_3 will be disabled.**Supports NVMe SSD as boot disks
Supports ASRock U.2 Kit
Konketori
– 1 x Print Port Header
– 1 x COM Port Header
– 1 x TPM Header
– 1 x Chassis Intrusion and Speaker Header
– 1 x RGB LED Header*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 2 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector
– 1 x Front Panel Audio Connector
– 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
– 1 x USB 3.1 Gen1 Header (Supports 2 USB 3.1 Gen1 ports) (Supports ESD Protection)*****
*Supports in total up to 12V/3A, 36W LED Strip**Supports in total up to 5V/3A, 15W LED Strip
***The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.
****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CHA_FAN1/WP and CHA_FAN2/WP can auto detect if 3-pin or 4-pin fan is in use.
*****USB_11_12 is shared with USB_9_10.
BIOS
– 128Mb AMI UEFI Legal BIOS with multilingual GUI support
– ACPI 6.0 Compliant wake up events
– SMBIOS 2.7 Support
– CPU, GT_CPU, DRAM, PCH 1.05V Voltage Multi-adjustment
Format, softver i jedinstvene značajke
– Micro ATX Form Factor: 8.9-in x 7.4-in, 22.6 cm x 18.8 cm
– Solid Capacitor design
Software
– ASRock A-Tuning
– ASRock Polychrome RGB
– ASRock XFast LAN
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
*These utilities can be downloaded from ASRock Live Update & APP Shop.
ASRock Super Alloy
– Sapphire Black PCB
– High Density Glass Fabric PCB
ASRock Steel SlotsASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
