ASRock X99E-ITX/ac
U ovome ćemo članku pokušati odgovoriti na pitanje koliko ima smisla napraviti ITX ploču s X99 čipsetom koji je namijenjen najmoćnijim Intelovim procesorima. Što ASRock uopće može ponuditi na malenoj, 17 x 17 cm, pločici kako po pitanju kvalitetnog napajanja i rashladnih mogućnosti za Haswell-E procesore, tako i po pitanju opreme, a da zadovolji zahtjevne kupce ovakvih skupljih platformi?

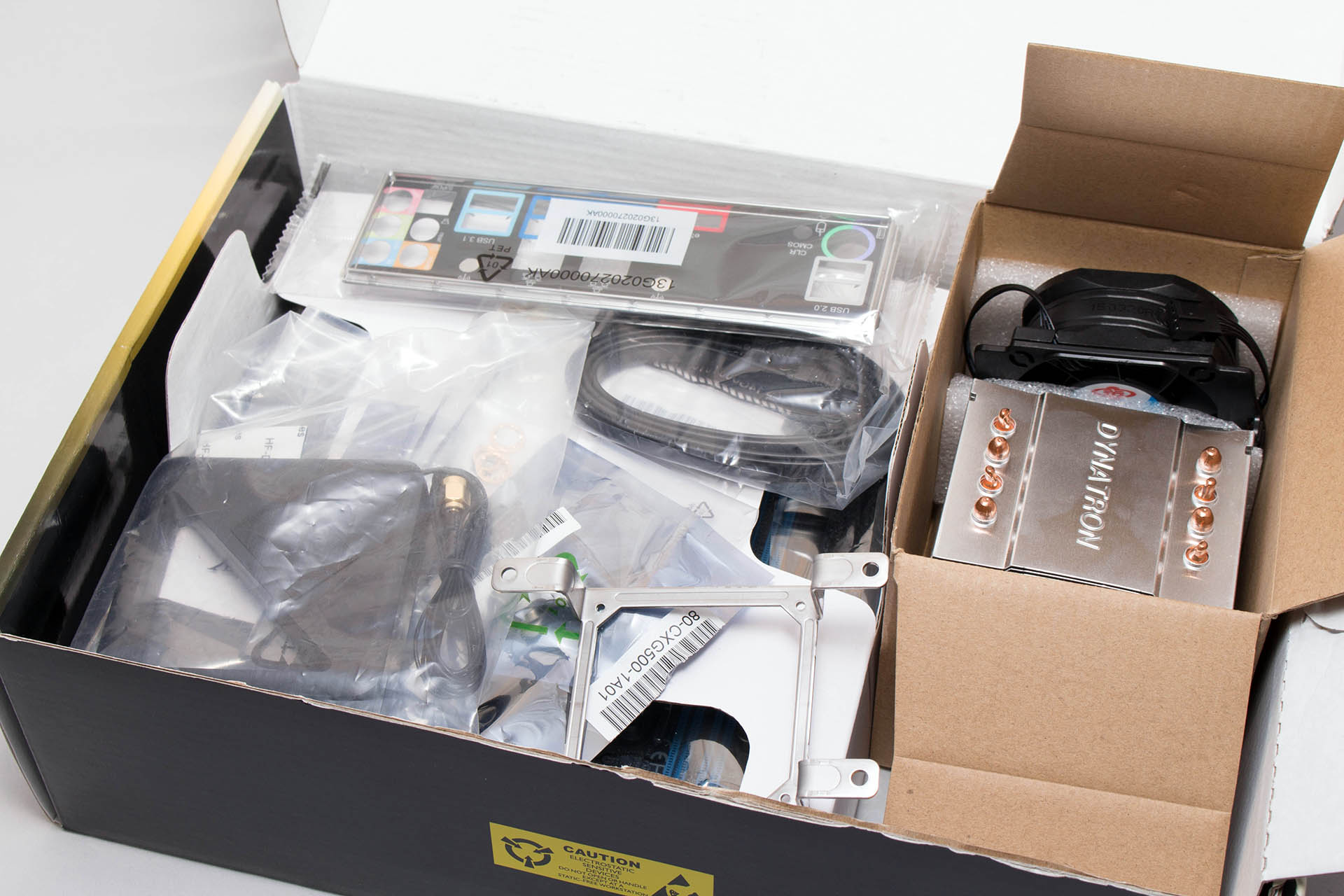

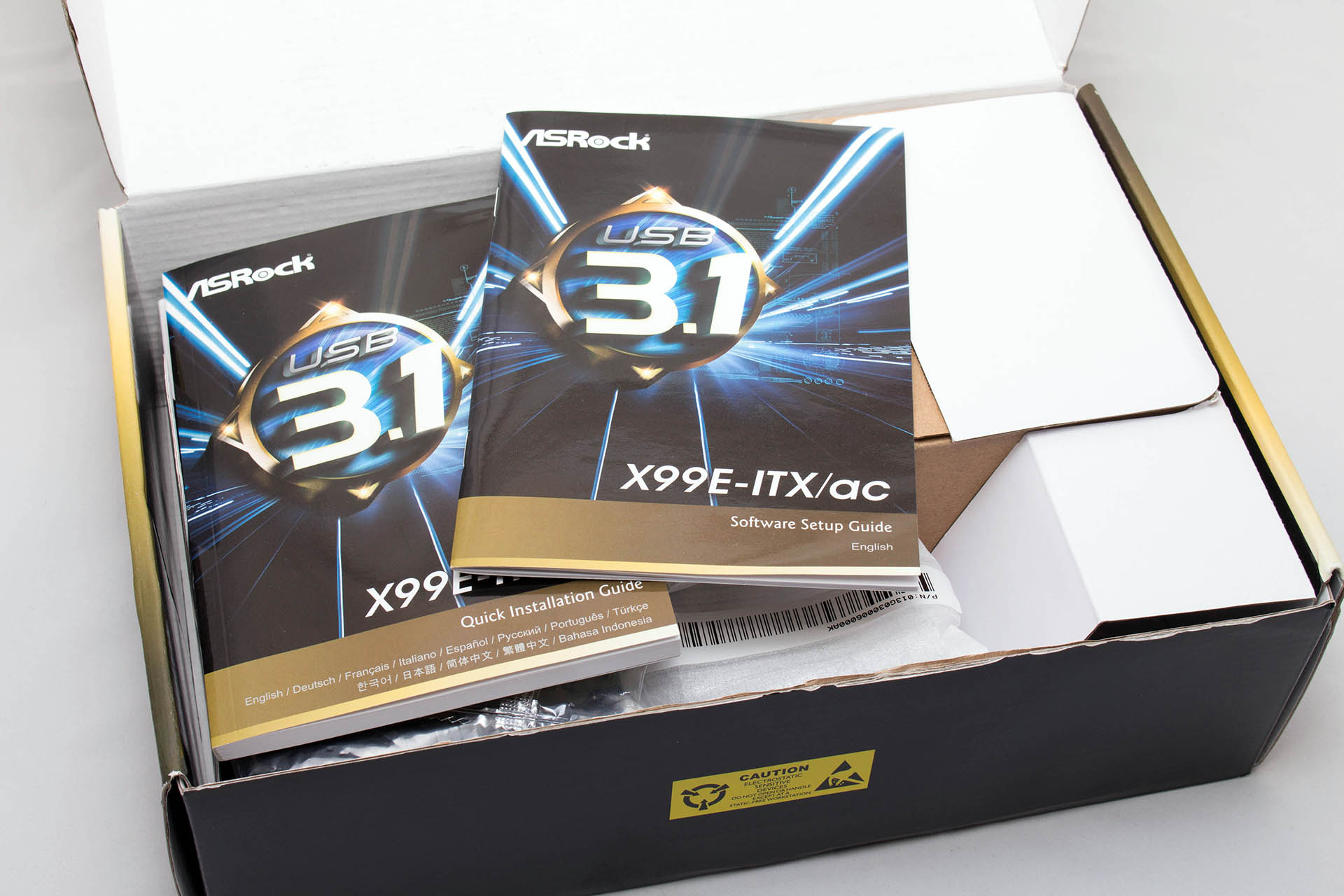

Oni su uvjereni da mogu napraviti kvalitetnu X99 ITX ploču s mnoštvom opreme, pa tako u kutiji nalazimo upute za instalaciju, CD s driverima i aplikacijama, zaštitu stražnjih I/O portova, zatim dva SATA kabela, hladnjak za procesor, pločicu za instalaciju blokova vodenih hlađenja, jedan WiFi-802.11ac modul s pripadajuća dva SMA WiFi antenska kabela i WiFi 2.4/5 GHz antenom, zatim bracket za WiFi modul i pripadajuće vijke, jedan vijak za M.2 socket i na kraju jedan ASRock USB3.0 u USB2.0 interni konverter.

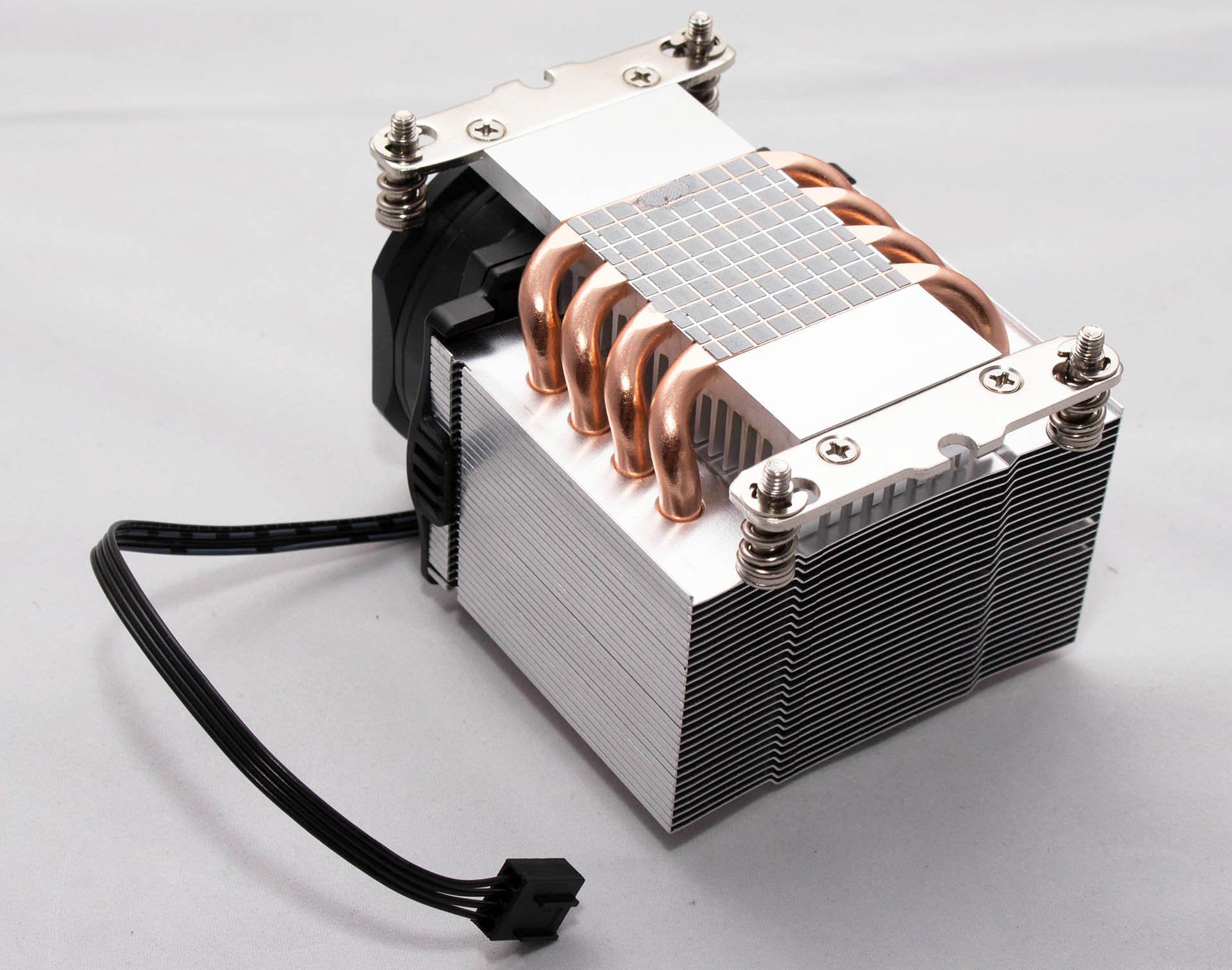

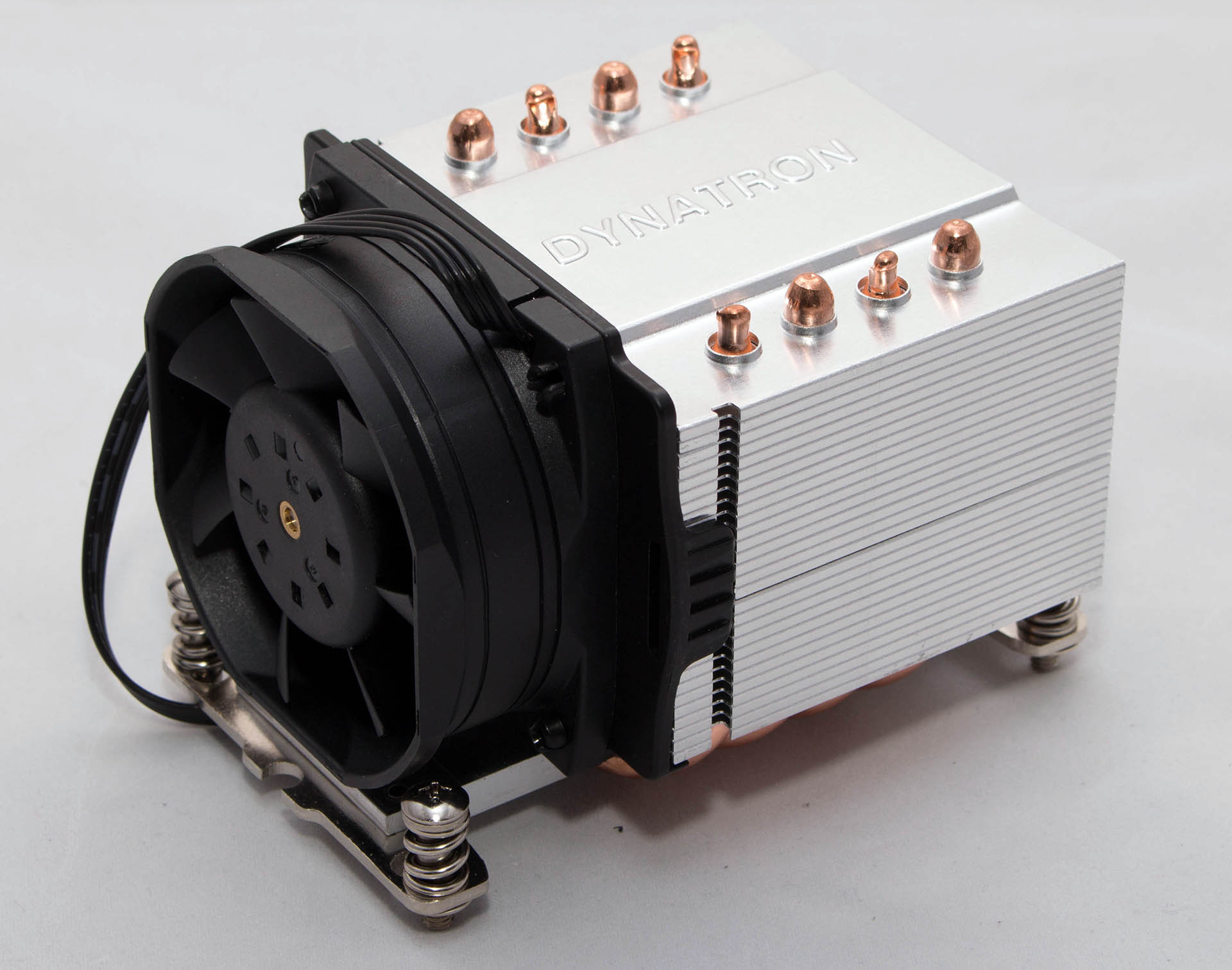

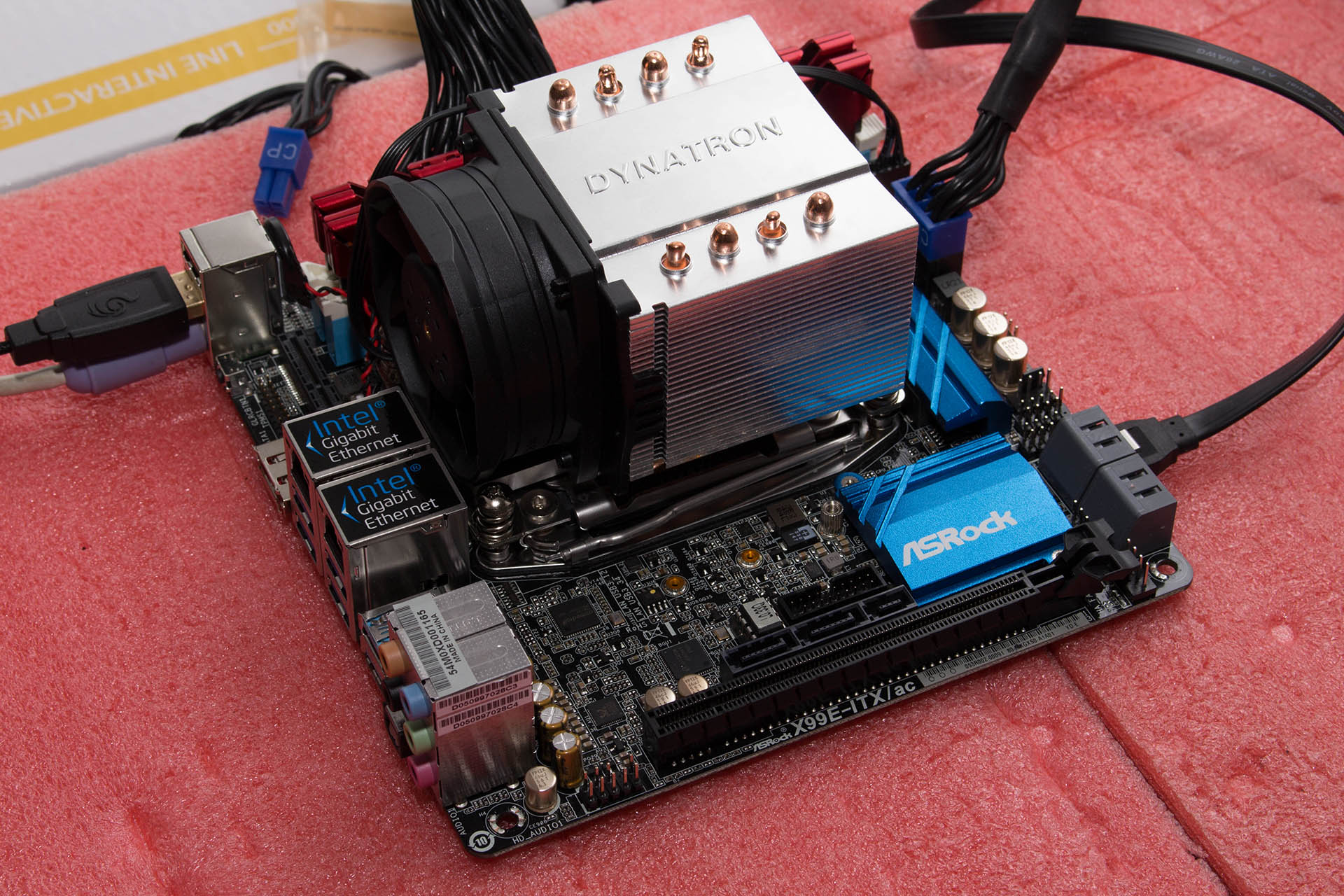

Moćne Haswell-E procesore je potrebno i kvalitetno hladiti, no opet neće bilo koji hladnjak iz ponude stati u neko maleno kućište. Stoga je ASRock kupcima odlučio olakšati taj dio posla i uz ploču dolazi maleni aluminijski hladnjak za procesor sa vrlo bučnim turbinskim ventilatorom. Osim aluminijskog bloka i ventilatora, za bolje se odvođenje topline brinu i četiri toplovodne cijevi s direktnim kontaktom na IHS procesora. Za one koji žele tiše rješenje tu je i pločica za ugradnju bloka vodenog hlađenja.

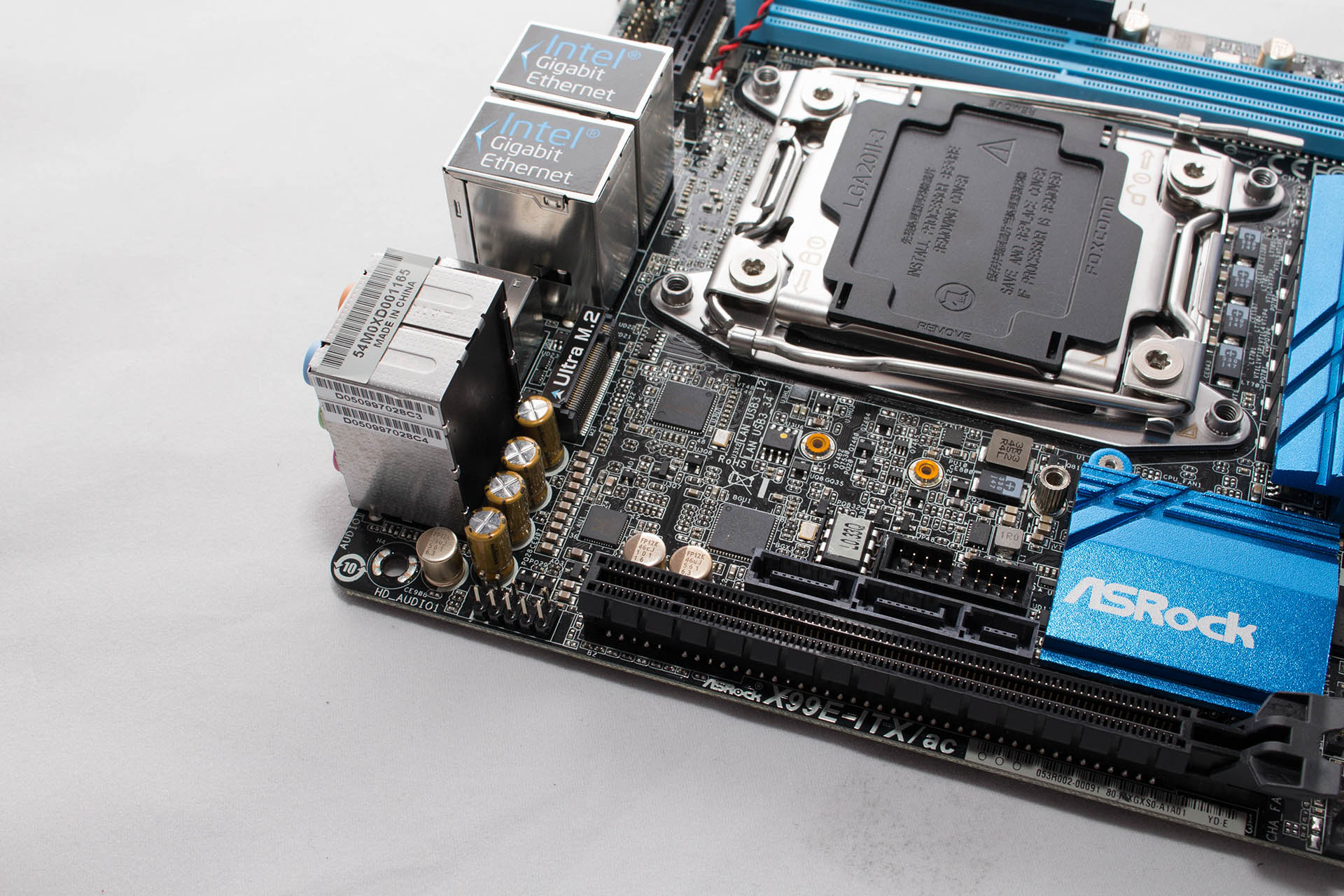

Dizajnirati ovako malenu ploču sa X99 čipsetom sigurno nije lak zadatak pa ASRockovim inženjerima svakako treba skinuti kapu. No, jasno je kako su ipak morali napraviti i pokoji ustupak. Tako su na ploči samo dva memorijska DDR4 utora, što znači kako gubimo quad channel i prelazimo na dual channel konfiguraciju. No, zato su na taj maleni PCB uspjeli nagurati sva ostala čuda pa imamo četiri SATA III konektora, jedan SATA Express konektor i jedan Ultra M.2 konektor za pohranu podataka, a tu je i eSATA priključak na poleđini. Tu je i najnovija USB 3.1 tehnologija sa dva priključka (10 Gbps), šest USB 3.0 i četiri USB 2.0 priključka.

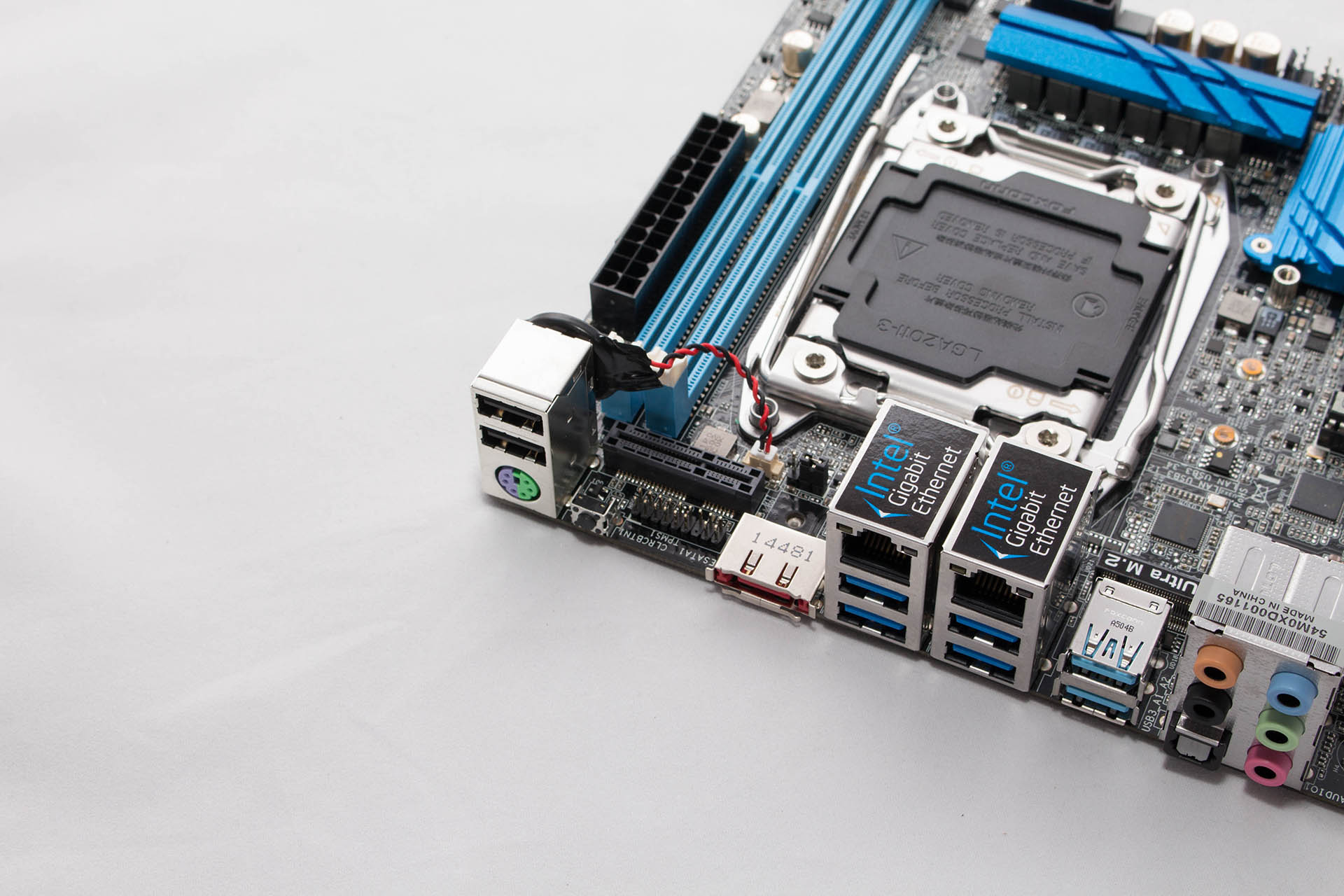

Kako bi moćni i7 procesori imali kvalitetno napajanje strujom tu je adekvatna šest fazna napojna jedinica sa 60 amperskim prigušnicama, 60 amperskim Dr.Mos MOSFET-ima, Nichiconovim 12K Platinum kondenzatorima i Sapphireov Black PCB (2oz Copper, 8 slojeva). Stražnji I/O panel je bogat i sadrži jedan PS/2 konektor za miša i tipkovnicu, jedan optički SPDIF izlaz, jedan eSATA konektor, dva USB 2.0 i dva USB 3.1 Type-A konektora (ESD zaštita), a tu su i četiri USB 3.0 portova (ESD), dva RJ-45, jedna Clear-CMOS tipka i šest HD audio konektora.
UEFI sučelje je moderno, tipičnog ASRock layouta. Pregledno je i što je najbitnije vrlo glatko radi. Ploča nudi i opcije za overclocking pa je tako bez problema potjerala naš procesor do 4 GHz. Softverska je podrška identična ostatku ASRockove ponude X99 ploča. Kako sve izgleda složeno u jednom malom kućištu mogli smo vidjeti još prošli mjesec u recenziji Silverstoneovog SG12 kućišta.
