ASRock nam je poslao na test dvije ploče namijenjene Skylake i Kaby Lake procesorima. Prva je Z270 Killer SLI koju karakterizira solidna oprema i jasno sposobnost overclockinga procesora. Overclocking spominjemo namjerno jer ga druga ploča sa H270 čipsetom ne podržava, no i ona donosi sasvim solidnu količinu opreme i modernih tehnologija.
Z270 Killer SLI – prvi dio
ASRockovih se Z270 ploča i općenito ploča namijenjenih Kaby Lake procesorima nismo dotakli. Testirali smo samo ASUS-ove i Gigabyteove ploče pa je vrijeme da vidimo što ostatak konkurencije radi. U današnjem ćemo se testu dotaknuti i Z270 i H270 čipseta, i ploča baziranih na njima. Z270 Killer SLI je prva na redu jer je moćnija i poželjnija. ASRock trenutno u ponudi ima trinaest ploča od Supercarrier, preko famozne “tajči” (Taichi), pa do Pro i Gaming serija. Nama je na test stigla Killer SLI ploča koja dolazi i u SLI/ac izvedbi s WiFi karticom.

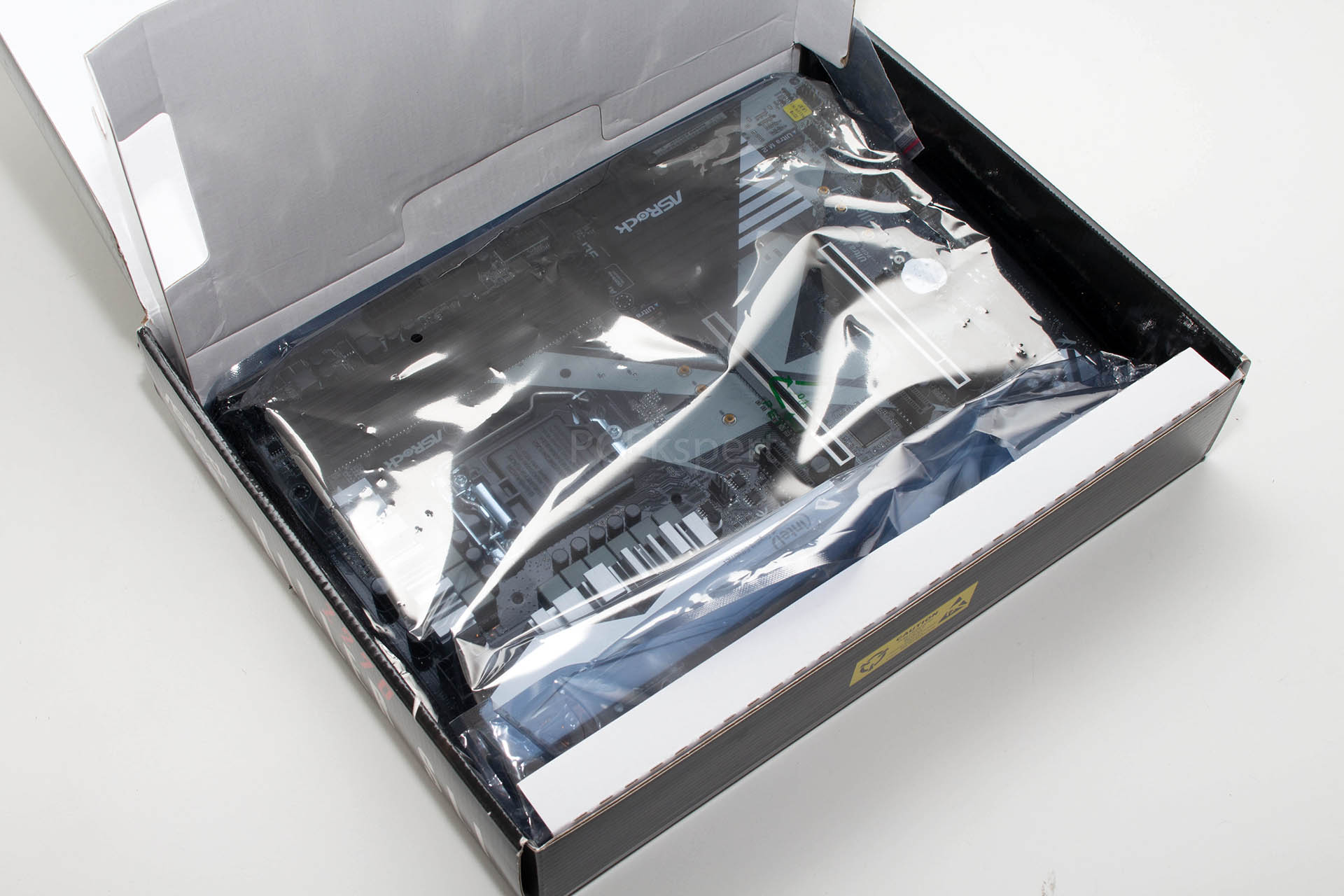

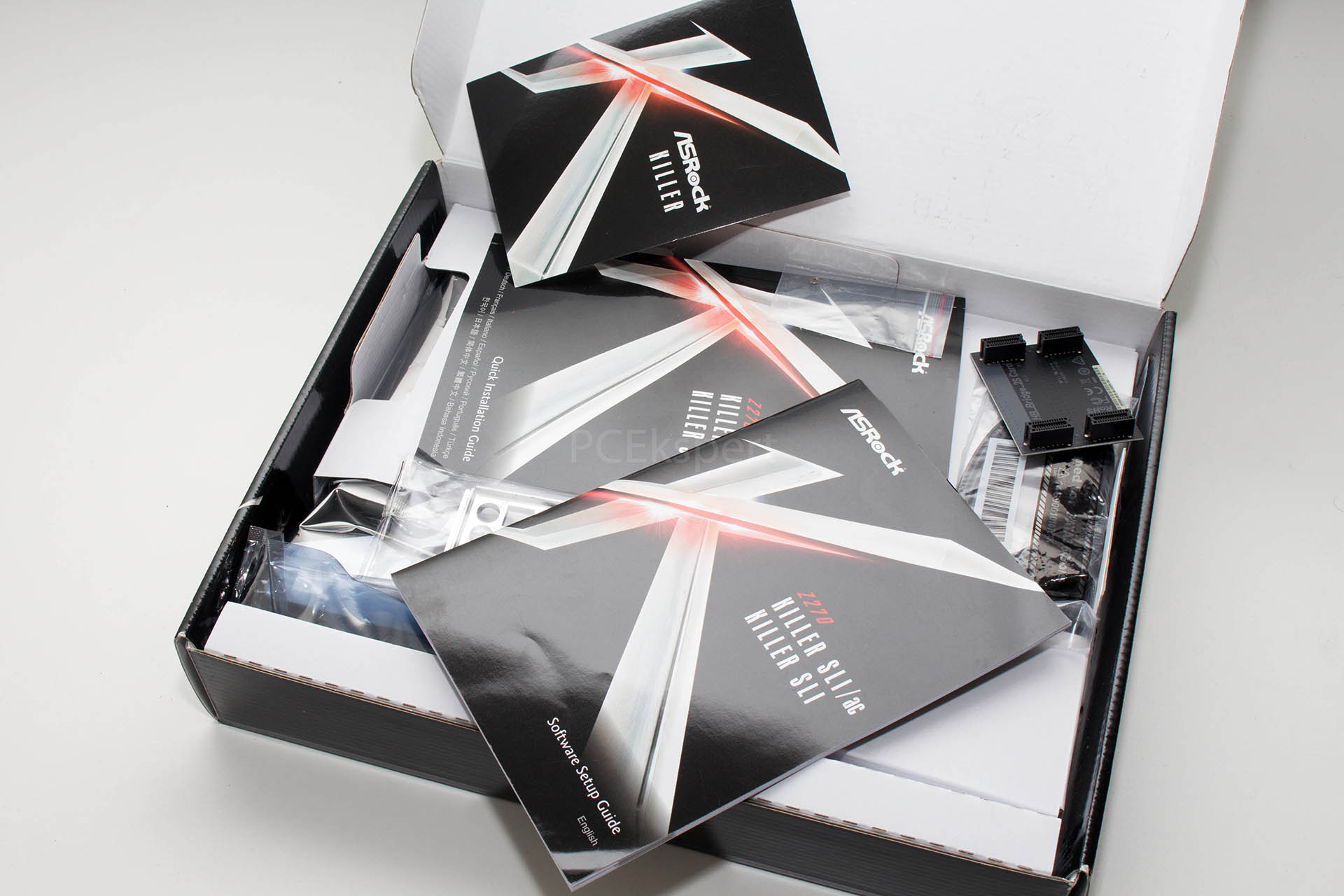

I premda je Z270 model, ovo nije jako skupa ploča pa se to odrazilo i na bundle. On se sastoji od vodiča za brzu instalaciju, knjižice s detaljnijim informacijama, CD-a s upravljačkim programima i pratećim softverom, zaštite za stražnji I/O panel, dva SATA 6Gbps kabela, jednim SLI_HB mostićem i dva vijka za M.2 sockete. Ploča je u kutiji adekvatno zaštićena u dodatnom kartonu i antistatičkoj najlonskoj vrećici.

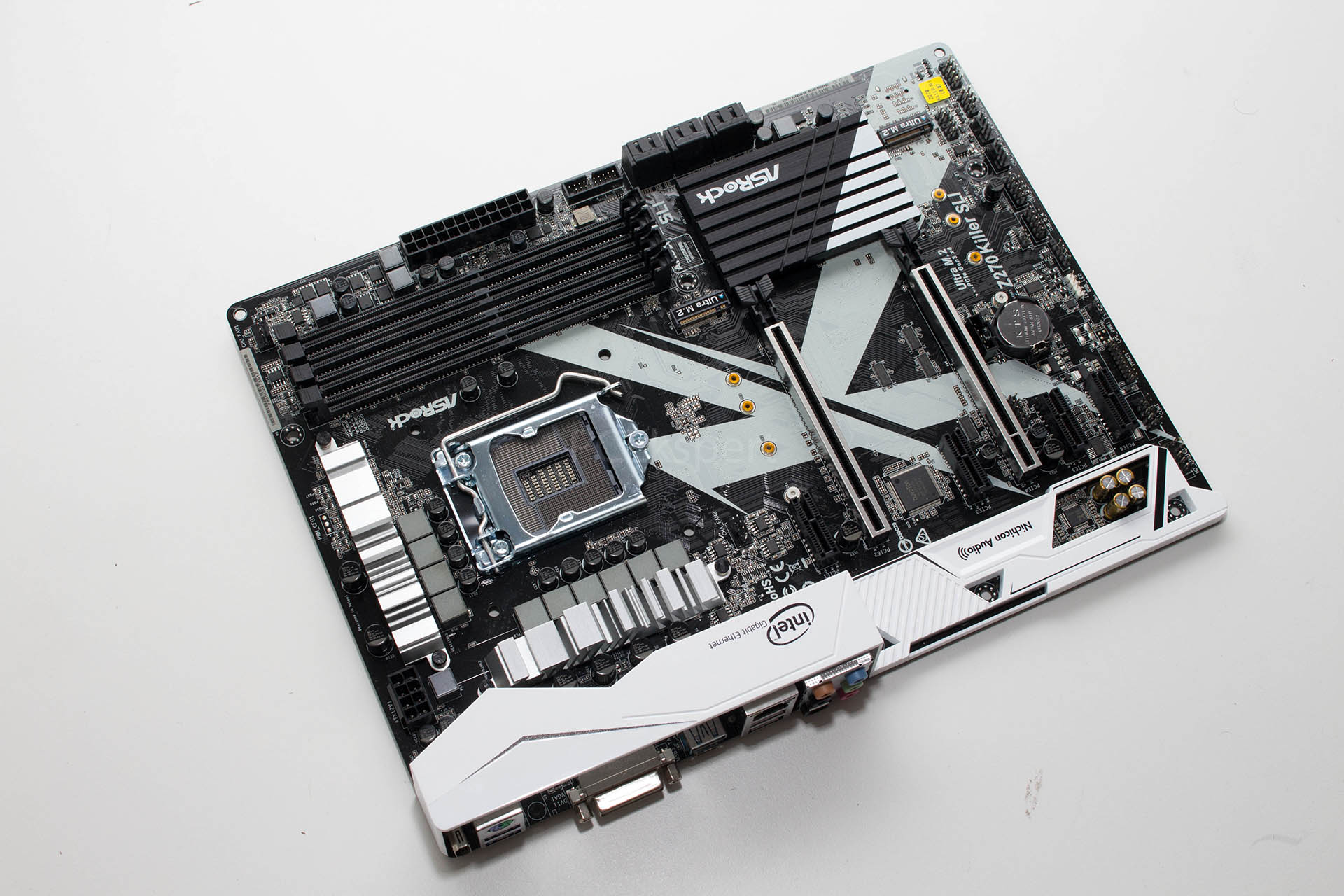

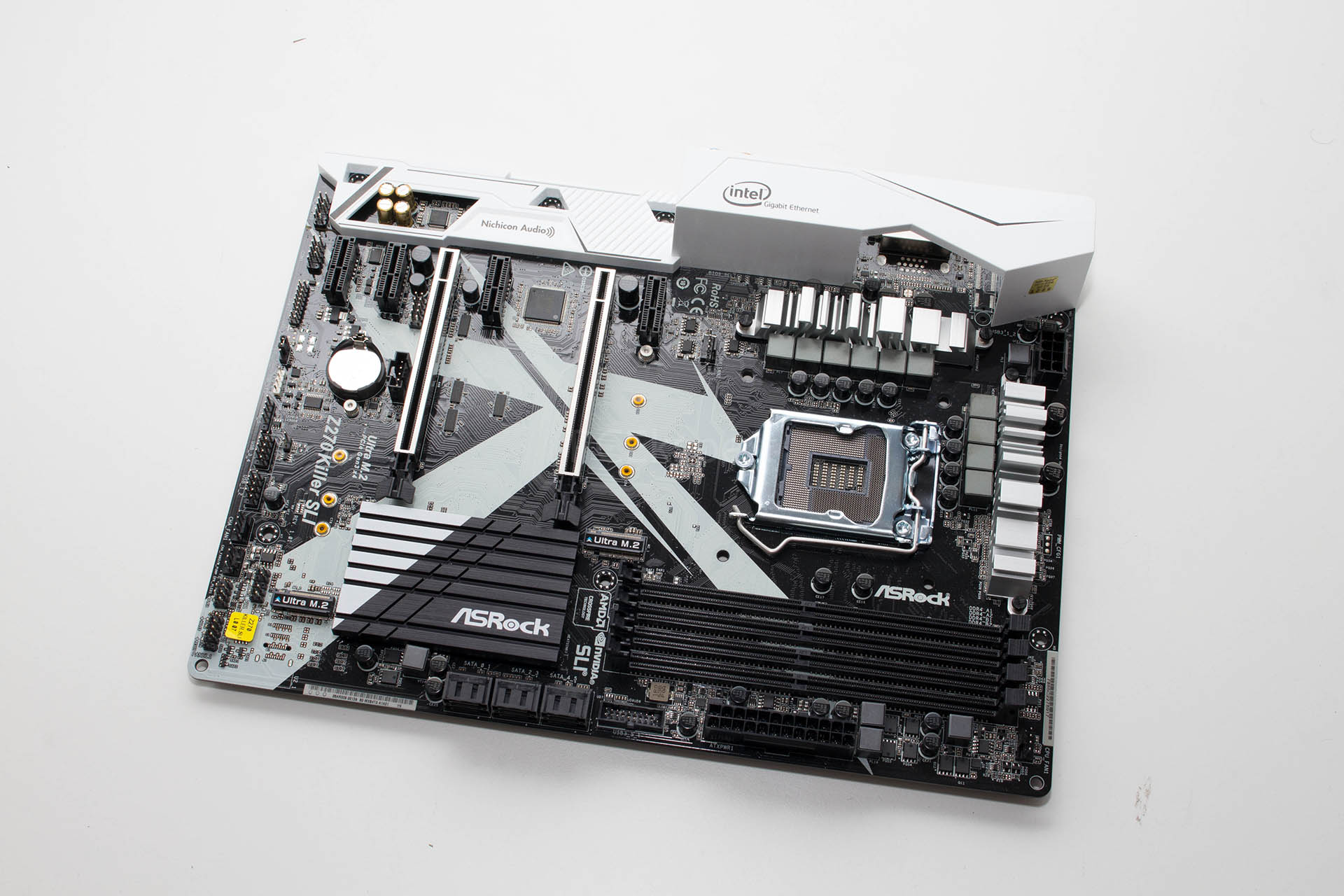

Sama je ploča atraktivnog dizajna PCB-a s velikim bijelim K na crnom PCB-u, te velikim bijelim poklopcem koji se proteže od stražnjeg I/O-a sve do dna i audio jedinice. Atraktivnosti pridonose i dvobojni hladnjak na PCH-u, srebrni hladnjaci na MOSFET-ima, te srebrne zaštite PCIe x16 utora. Layout je solidan, sve je logično raspoređeno, a M.2 socketi su pametno postavljeni – prvi iznad prvog PCIe x16 utora, a drugi pri dnu ploče.
Ploča je relativno jednostavna kako bi bila cjenovno privlačna, pa je i s tim u skladu riješeno hlađenje MOSFET-a što bi mogla biti mana ako kupac želi 24/7 overclocking. Već se pri tvorničkim taktovima našeg i7 6700K procesora hladnjaci podosta zagrijavaju, da bi prilikom OC-a postali vrlo vrući. Jasno je stoga kako im treba osigurati konstantno strujanje zraka koje će ih hladiti. Komponente jesu kvalitetne no hlađenje je imperativ. ASRock se inače hvali sa Super Alloy tehnologijom gradnje koja uključuje 40 amperske Premium prigušnice, Nichiconove 12K Black kondenzatore, high density glas fabric PCB-om, četvero slojnom POOL (planes on outer layers) tehnologijom PCB-a za RAM itd.

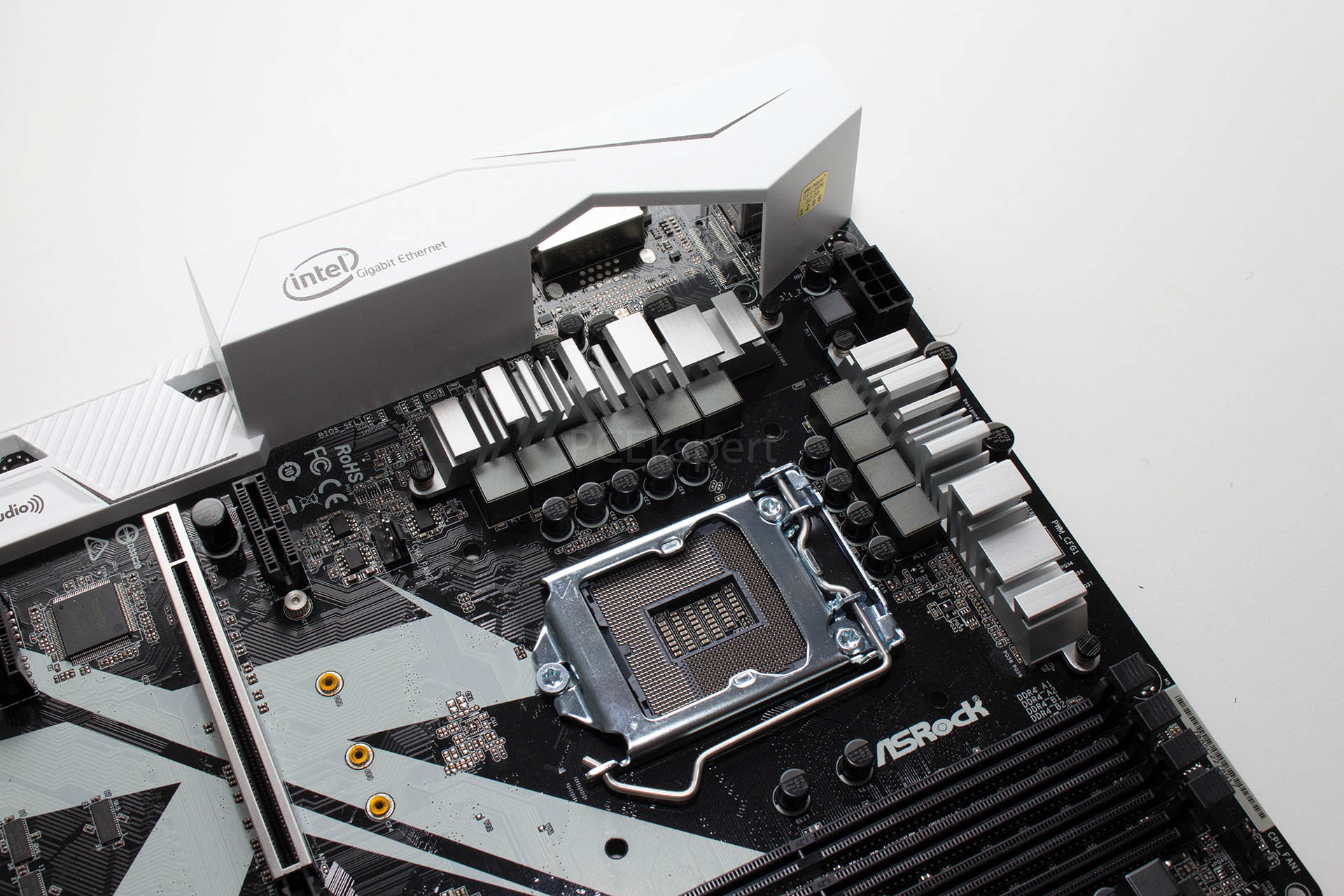

VRM jedinica je 8 + 2 fazna i adekvatna je za overclocking i jačih procesora kao što je 6700K, no kao što smo rekli potrebno je dobro aktivno hlađenje za dugoročne napore. Oko socketa je dovoljno mjesta za sve CPU hladnjake jer su VRM hladnjaci relativno maleni, a i poklopac je stražnjeg I/O panela dovoljno odmaknut. Odmah se ispod socketa nalazi M.2 socket s podrškom za uređaje dužine do 110 mm iza kojeg je PCIe x1 utor, a iznad je jedan 4-pinski konektor za ventilator.
