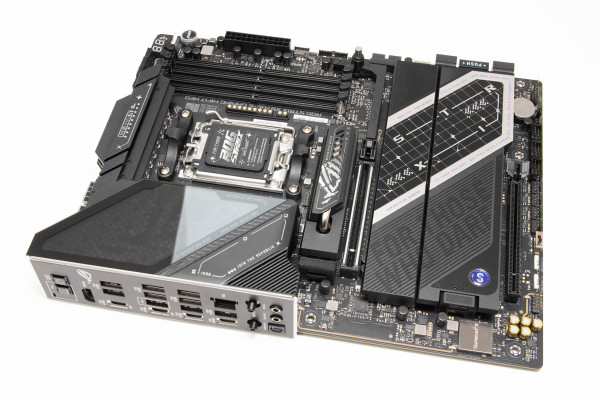

Kao posljednja Asusova Neo ploča u ovom nizu nam je u lab pristigla moćna ROG Strix X870E-E Gaming WiFi7 Neo. Kao što znamo, -E je uvijek najmoćnija ROG Strix ploča u ponudi i donosi zanimljiv dizajn, bogatu opremu, moćno hlađenje i moćnu napojnu jedinicu te je samo malo ispod punokrvnih ROG modela. Ova donosi novi 64 MB BIOS čip, dva USB 4 Type-C porta, 5-gigabitni ethernet, WiFi 7, ROG SupremeFX 7.1 zvuk, pet M.2 slotova i 22-faznu napojnu jedinicu.
U videu otpakiranja možete vidjeti da se pakiranje nije značajnije mijenjalo u odnosu na prethodnicu, ali i u par generacija unazad. Asus ne mijenja značajnije dizajnerski i grafički izričaj koji su za ROG Strix ploče odavno zadali. Kao najskuplja, ova Strix X870E ploča donosi i najviše opreme. Ploča je kao i do sada unutar kutije jako dobro zaštićena, a ispod nje se u kutiji nalazi i spomenuti bogati bundle koji se sastoji od:
2 x SATA 6Gb/s kabela
1 x držač za DDR5 hladnjak
1 x paketić za ventilator
1 x ROG pomoćni ventilator promjera 60 milimetara
1 x termalni podložak za M.2 22110
1 x ASUS Wi-Fi antena
1 x paket vezica za kabele
1 x M.2 Q-Latch paket
2 x M.2 Q-slideri
1 x ROG privjesak za ključeve
1 x ROG Strix stickers
1 x ROG zahvalnica
5 x M.2 gumice
1 x vodič za brzi početak rada
Prethodnicu, model ROG Strix X870E-E Gaming WiFi, smo testirali prije otprilike 19 mjeseci, i od tada se nije ništa značajno dogodilo na tržištu procesora, osim što je AMD izbacio nekoliko novih X3D modela koji će biti savršen izbor za ovu ploču. Sama je ploča doživjela blagi redizajn, dodane su joj neke nove značajke te je svakako spremna za nadolazeće godine i nadolazeću Zen 6 seriju procesora koja će također biti na AM5 socketu. ROG Strix ploče se drže određene filozofije dizajna i tu Asus s novim modelom ne odstupa previše, već samo donosi varijacije na istu temu. Nova ploča donosi drugačiji pokrov stražnjih I/O portova s Polymo II osvjetljenjem, redizajnirani su VRM hladnjaci (premda ne značajno), novi je hladnjak s toplovodnom cijevi na prvom M.2 slotu, a i hladnjak donjih M.2 slotova i čipseta je doživio blagi redizajn uz tool-less izvedbu. Također, ova ploča se vraća i tradicionalnom izbacivaču za PCIe kartice, čime Asus rješava problem poznat iz prošle generacije. Sve u svemu, ova ploča lijepo izgleda i nije previše kičasta.

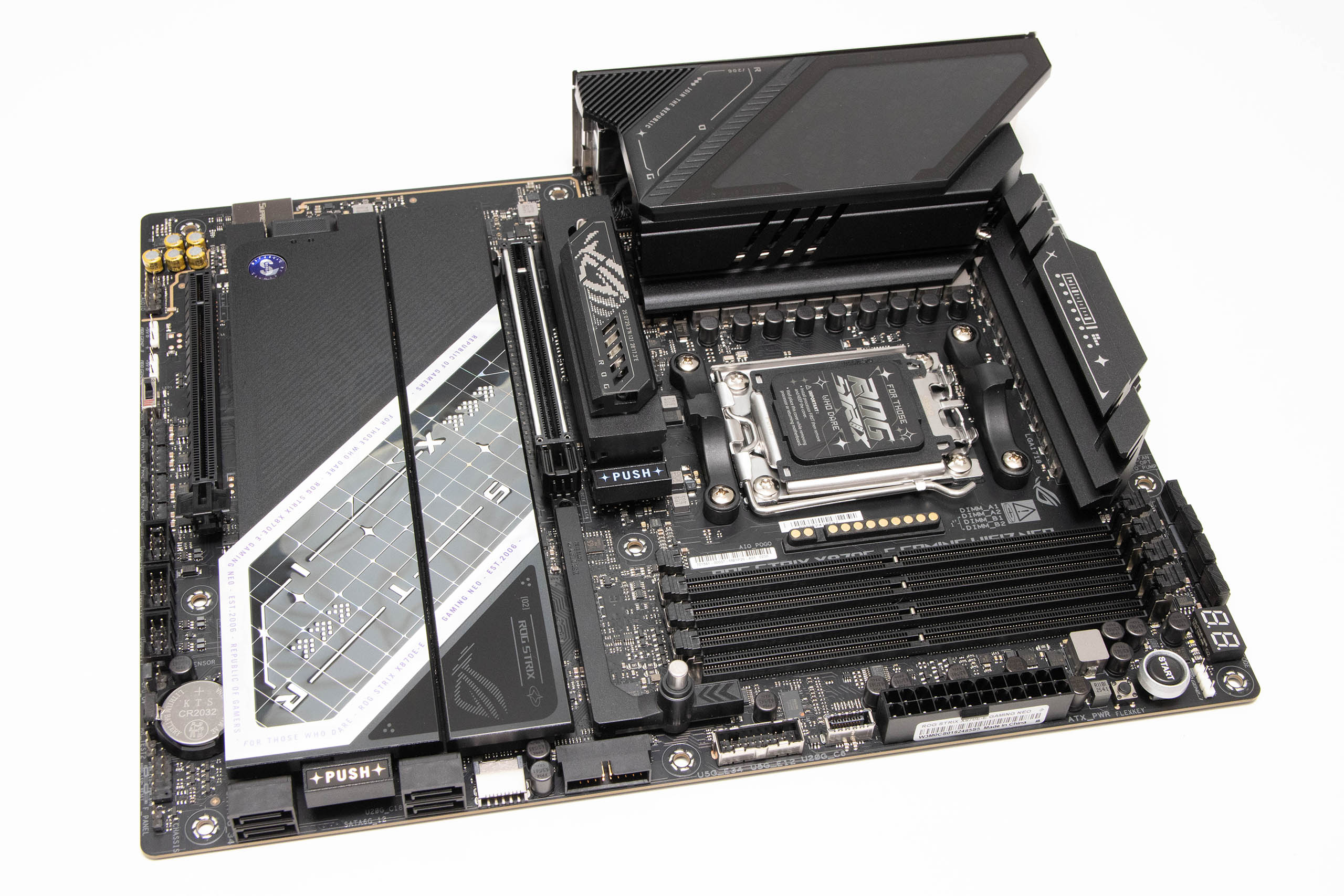

Kao i do sad, inženjeri su imali zahtjevniji zadatak kod layouta jer je unatoč činjenici da je riječ o ploči ATX dimenzija, količina elemenata na ploči velika i treba sve složiti smisleno. Ipak, kao i dosad odradili su solidan posao i sve je razmješteno logično te ništa ničemu neće smetati. Svi bitniji konektori i headeri su postavljeni uz rub ploče pa će i menadžment kabela biti lagan, a i dalje bismo voljeli da su sada već i interne USB 3.0 i USB 3.2 utičnice postavljene horizontalno, kao što su niže ispod njih SATA portovi i obična USB 3.0 utičnica. I dalje su ojačane metalnim košuljicama, pa se orijentacija može i oprostiti. Generalno, ploča izgleda malo pretrpano, ali i plaćamo silnu količinu opreme pa to tako mora i biti. I na ovoj ploči su novost POGO pinovi za nove Asusove AIO hladnjake. Prvi smo ih put vidjeli kod recenzije Dark Hero ploče, a uz pomoć njih je Asus odlučio riješiti problem silnih kabela AIO hladnjaka, te omogućiti kompletnu komunikaciju i napajanje pumpe i ventilatora uz pomoć 11 kontakata u dvije grupe (9+2) na koje će nalijegati kontakti na kućištu pumpe AIO hladnjaka.

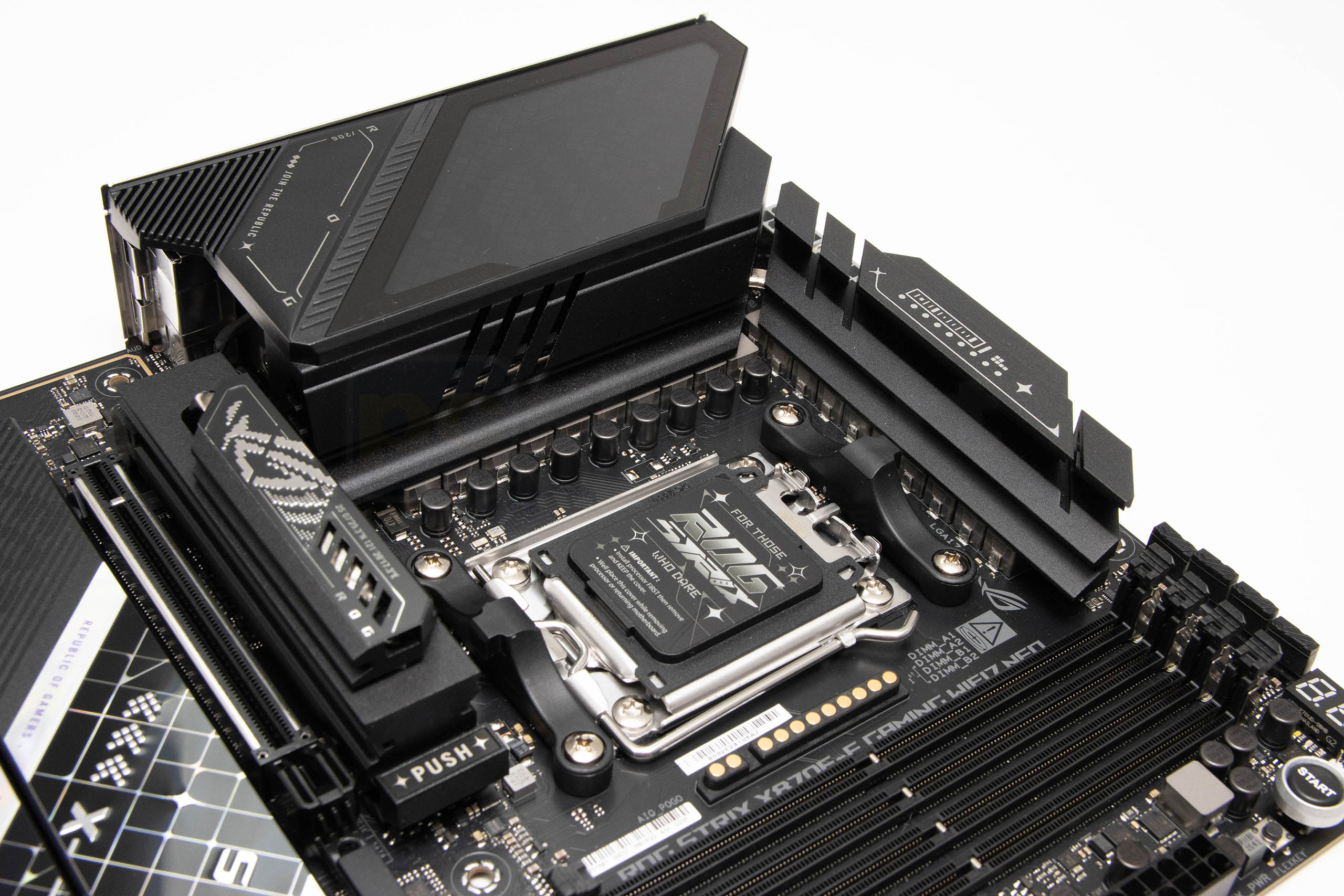

VRM jedinica se nije znatnije mijenjala, i sve je isto kao i kod prethodnice, a i modela prije nje. Napojna jedinica je teamed up layouta, s 18 + 2 + 2 faznim dizajnom i 20 110-amperskih pametnih power stageova, te dva 80-amperska. Kao i kod prethodnice, VRM kontroler (DIGI+) se nalazi s donje strane ploče, tj. na drugoj strani PCB-a s 8-slojeva. Korišteni su 5K solid kondenzatori i kvalitetne prigušnice na VRM jedinici, pa problema s isporukom veće količine snage i procesoru kao što je naš testni Ryzen 9 9950X3D ne bi trebalo biti ni kod ekstremnog overclockinga. U standardnim uvjetima, a malo smo i overclockirali, nikakvih problema nije bilo, a i zagrijavanje je bilo nisko. Dva velika aluminijska hladnjaka spojena toplovodnom cijevi su odlično odradila svoj posao.

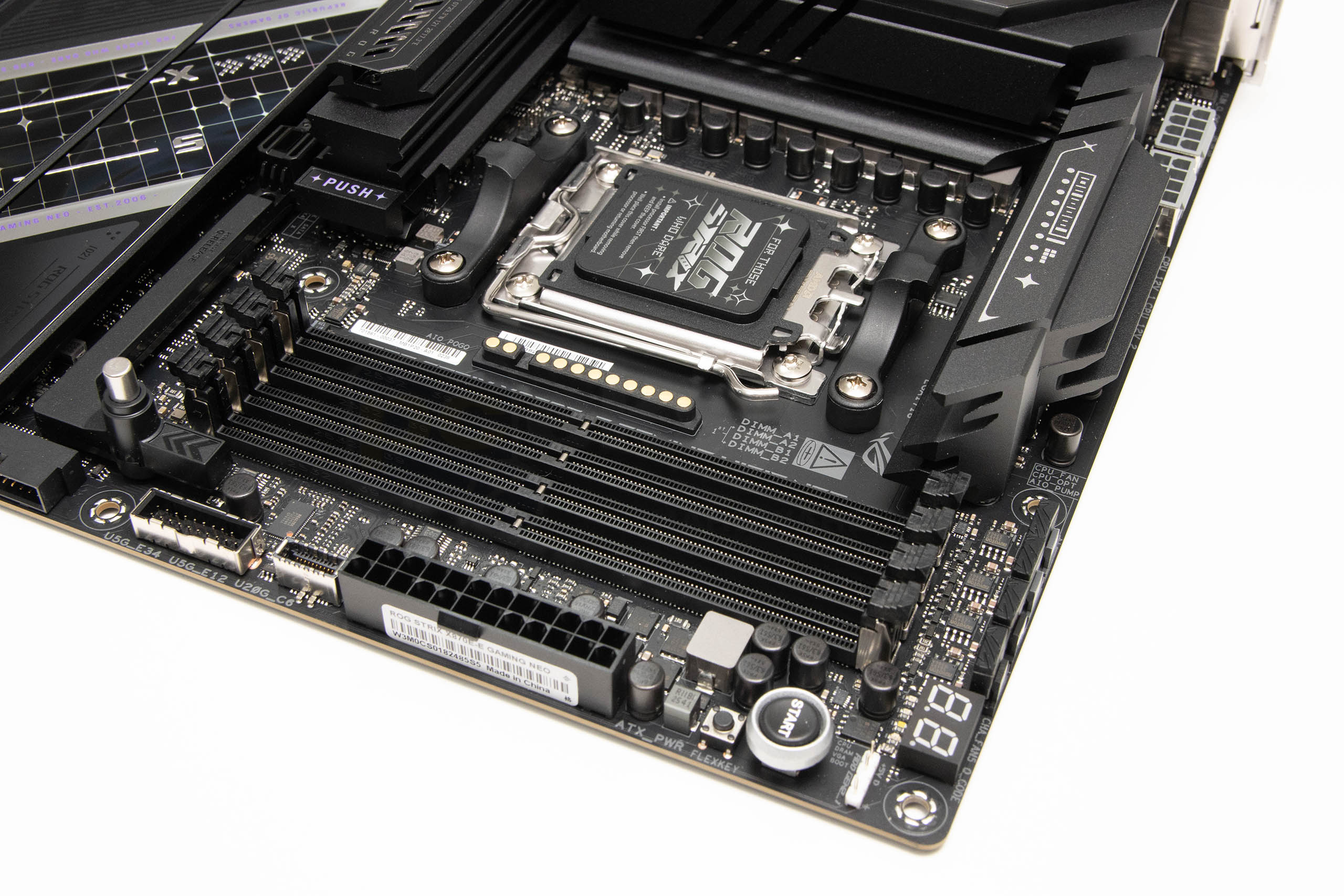

Na desnoj i gornjoj strani ploče ništa se značajnije nije mijenjalo u odnosu na prethodnicu. Tu su smješteni uobičajeni konektori, kao i Start te Flex-Key tipke. Iznad njih je LED dijagnostika, a i dalje su sva četiri 4-pinska konektora na gornjoj strani pokrivena gumenim čepićima s ROG logoima. Ispod LED dijagnostike se nalazi i POST dijagnostika s četiri malene LED-ice. Oko AM5 socketa je dovoljno mjesta za sve hladnjake, a desno od njega su četiri memorijska DIMM utora. Četiri slota maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 8.600 MT/s za Ryzen 9000 seriju, te do 9.600 MT/s za Ryzen 8000 seriju procesora. Podržana je DIMM i CUDIMM memorija, a podržani su i XMP i AEMP III profili. Brže i kvalitetnije komunikacijske veze s memorijom Asus naziva NitroPath, a kao i na sličnim Asus pločama podržane su i DIMM FIT i DIMM FIT Pro tehnologije koje analiziraju module za optimizaciju performansi i potencijale probleme. Na desnom se rubu još nalaze i 24-pinski ATX konektor, ispod kojeg su dva interna USB headera – USB 20 Gbps i USB 5 Gbps.

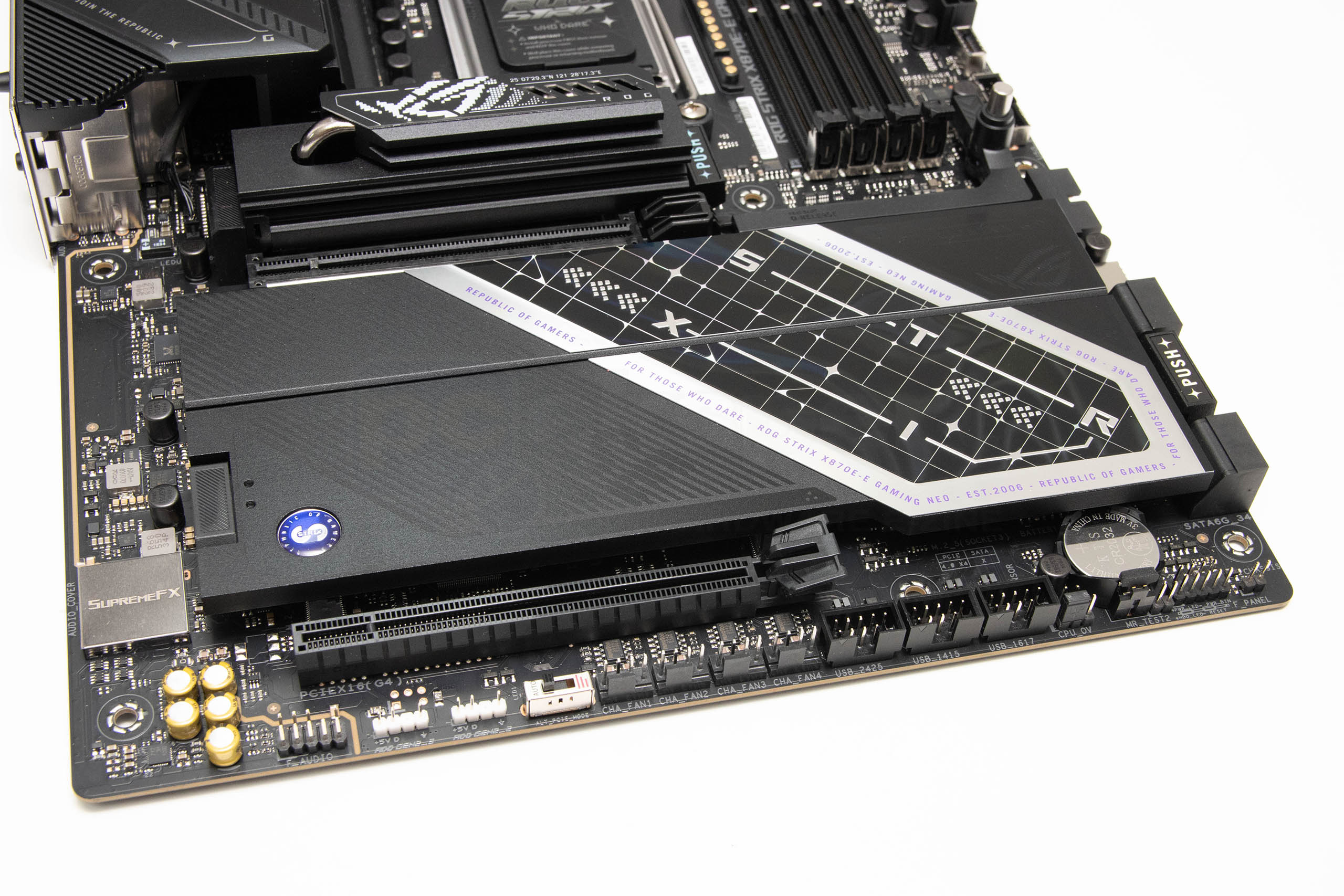

I na donjem je dijelu ploče manje više sve slično kao i kod prethodnice. Tu se kao i obično nalaze M.2 i PCIe slotovi, veliki hladnjak za dva X870 čipseta, kao i svi oni headeri, utičnice i portovi uobičajeni za donji rub ploče. Na dnu je i baterija, jumper za CPU Overvolt, konektori za temperaturne senzore, prekidač za alternativni PCIe mod itd. Sve je uredno složeno. Audio jedinica je ROG SupremeFX 7.1 Surround Sound High Definition se Audio CODEC-om ALC4080 što se i nije mijenjalo u odnosu na prethodnicu. ALC4080 CODEC podržava 120 dB SNR playback, 113 dB SNR snimanje, 32-bit/384 kHz playback, a tu su i kvalitetni audio kondenzatori, Savitechovo SV3H712 pojačalo za slušalice, pozlaćeni jackovi, itd. Gornji PCIe x16 slot podržava PCIe 5.0 standard te radi u punoj x16 propusnosti barem s Ryzenima 9000 i 7000 serije. Sa slabijim Ryzenima 8000 serije radi u PCIe 4.0 x8 ili x4 modu, no tko će na ovoj ploči koristiti Ryzen 8700 ili slabije. Slot ima i metalnu košuljicu da izdrži pritisak masivnijih grafičkih kartica. Donji PCIe 4.0 x16 slot radi s x4 propusnosti.

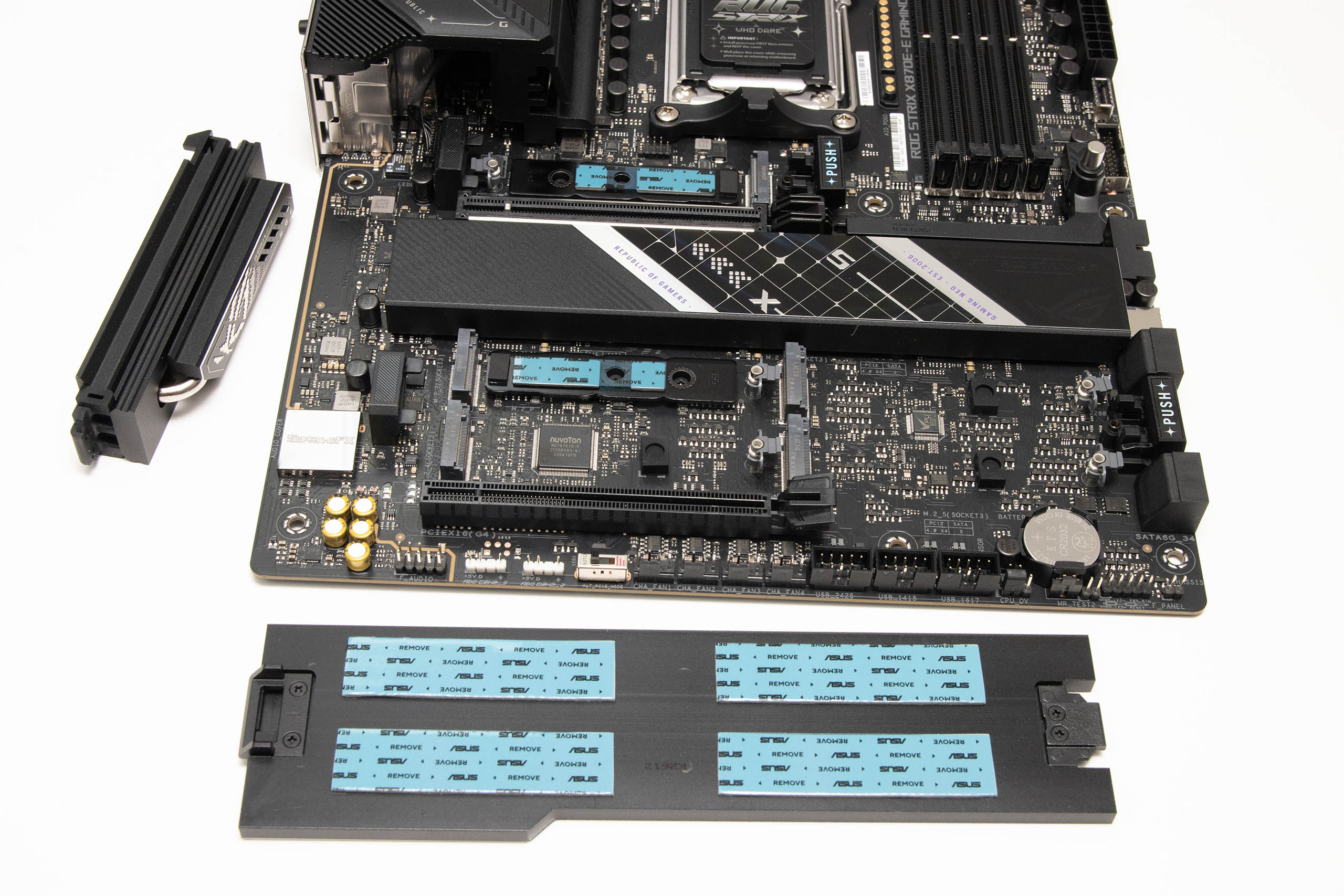

Kod M.2 slotova je došlo do promjene u rasporedu pa sad više nemamo dva na vrhu nego samo jedan i masivni hladnjak za njega. Ispod njega se nalazi M.2_1 slot (Key M), s podrškom za 2242/2260/2280 uređaje i PCIe 5.0 x4 mod rada. Ima donji hladnjak te termalnu podlogu. Ispod njega i hladnjaka čipseta se nalazi M.2_2 slot (Key M), s podrškom za 2242/2260/2280 uređaje i PCIe 5.0 x4 mod rada no on dijeli resurse s USB 40Gbps portovima na stražnjem panelu. Oba porta i M.2 slot će raditi s propusnošću x2, ako popunimo taj M.2 slot. On također ima svoj donji hladnjak, a gornji je zajednički za sva četiri slota. Do i ispod tog M.2_2 slota se nalaze i M.2_3, M.2_4 i M.2_5 slotovi koji podržavaju 2242/2260/2280/22110 uređaje i PCIe 4.0 x4 mod rada. M.2_3 slot resurse dijeli s donjim PCIe 4.0 x16 slotom. Na ploči su još i četiri horizontalno orijentirana SATA 6 Gbps porta (uz desni rub). Tu je i AMD RAIDXpert2 tehnologija s podrškom za RAID 0/1/5/10.
