X570 AORUS PRO – prvi dio
Nakon kraće pauze od X570 matičnih ploča, u lab nam je sletjela Gigabyteova X570 AORUS PRO koja donosi nenametljiv dizajn, uz dobru opremljenost i napojnu jedinicu spremnu za nadolazećeg 16-jezgrenog Ryzena. Oprema je solidna pa tako ploča ima solidnu ALC1220 audio jedinicu, Intelov Gigabitni LAN konektor s cFosSpeed softverskom podrškom, tu su dva M.2 konektora s hladnjacima, interni USB 3.1 konektor, te Type A i C USB 3.1 portovi na stražnjem I/O panelu. Prva je ovo Gigabyteova X570 ploča koju testiramo, pa pogledajmo što sve nudi i kakve su joj performanse.
Ploča dolazi u standardnom pakiranju, a relativno siromašan bundle se sastoji od:
Kratkog instalacijskog vodiča
Uputa za instalaciju i korištenje
4x SATA 6 Gbps kabela
RGB kabela
Vijka i odstojnika za M.2
Medija s upravljačkim programima i aplikacijama
Gigabyte naljepnice za kućište i G connector pamfleta

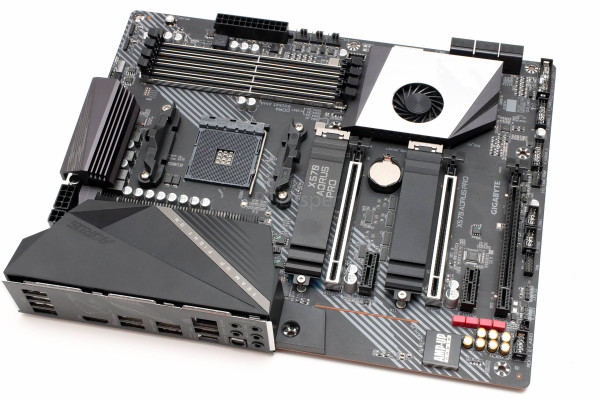

Gigabyte je odabrao smireniji pristup dizajna ove matične ploče, koja je kompletna u sivo crnim tonovima. Čak su i broj RGB LED-ica sveli na minimum, dovoljno da ova ploča bude potpuno “stealthy”. Nama se sviđa ovakav pristup i smatramo da je cjelokupni izgled ove ploče vrlo dobar. Raspored elemenata na ploči ATX dimenzija (30,5 x 24,4 cm) je uobičajen, s dobro posloženim layoutom pa tu nismo našli nikakve veće zamjerke, Pazilo se i na raspored M.2 socketa pa je svaki iznad PCIe x16 slota, što znači da ih kartice uobičajene dual slot debljine neće prekrivati. To je vrlo bitno za hlađenje.
Hlađenje je na X570 pločama vrlo bitan faktor, a Gigabyte je ovdje odradio odličan posao. Kao prvo, na glavnom je dijelu VRM-a hladnjak sastavljen od aluminijskih limova za bolju disipaciju, a drugo, s punim je aluminijskim hladnjakom na vrhu, spojen toplovodnom cijevi za bolji transfer topline. Isto tako, na čipsetu koje se više zagrijava, postavljen je niski ali dosta masivni hladnjak, s malenim ventilatorom. Ventilator je u svim režimima rada tih i nije nametljiv kao na primjerice ASRockovim pločama. Uz to, dva su aluminijska hladnjaka na svakom od M.2 socketa.

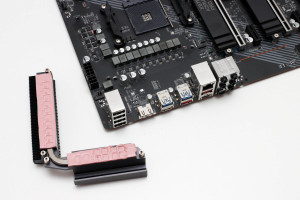

Gornji je lijevi dio ploče kao i uvijek rezerviran za socket oko kojega je napojna jedinica. Kada skinemo plastični pokrov stražnjih I/O portova, vidimo dosta praznog prostora, koji je takav mogao i ostati pa bi hlađenje bilo još efikasnije nego što jest. VRM hladnjak je vrlo masivan i sposoban, a posebno nam se sviđa dio koji je sastavljen od aluminijskih limova koji su znatno efikasniji od jednog komada aluminija. Gigabyte je između hladnjaka i integriranih MOSFET-a postavio Lairdov termalni podložak, koji poboljšava kontakt i prijenos topline.
Gigabyte se hvali dovoljno robusnom napojnom jedinicom za nadolazeći šesnaest jezgreni Ryzen 9 3950X. Jedinica je službeno 12 + 2 fazna, a zapravo je 6×2 (CPU) + 2 (SoC). Dvanaest je IR3552 (40A) integriranih MOSFET-a, šest dublera faza IR3599, a PWM kontroler je IR35201. Napajanje SoC-a je izvedeno s odvojenim ON Semi low i high side MOSFET-ima. Ovakva je konfiguracija sasvim dovoljna za 16-jezgreni procesor, a pri tom bi bilo zanimljiv vidjeti kako će se ponašati prilikom overclockinga. U našem se testu s 12-jezgrenim 3900X nosila bez problema i prilikom overclockinga, a temperatura VRM-a nije prelazila 70°C.
