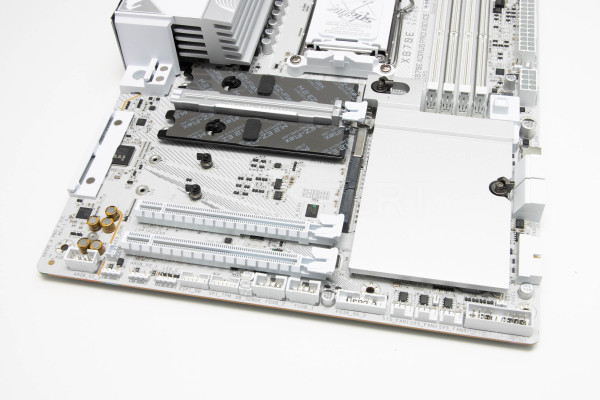

Na pločie se nalaze četiri M.2 slota od čega najviša dva imaju i donje aluminijske hladnjake s termalnim podloškama. Najviši, M2A kontrolira procesor, a podržava uređaje formata do 25110 po PCIe 5.0 x4 standardu s Ryzen 9000 serijom procesora. M2B slot ispod njega također kontrolira procesor, a podržava uređaje formata do 22110 po PCIe 5.0 x4 standardu. taj slot svoje resurse dijeli s ASMedijinim USB 4 kontrolerom te će kada ga popunimo i kontroler i slot raditi s maksimalno x2 propusnosti. Ovo vrijedi samo za Ryzen 9000 seriju, a ako koristite stariji tada M2B ni ne možete koristiti. M2C i M2D slotove kontrolira čipset, a oni podržavaju uređaje formata 22110 i 2280 po PCIe 4.0 x4/x2 standardu. Standardno su podržani RAID 0, RAID 1, RAID 5, i RAID 10 za NVMe SSD-e.
Na donjem su se rubu ploče smjestili svi uobičajeni headeri i konektori – Front Audio, tri headera za LED dodatke (dva ARGB i jedan RGB), zatim ESPI i SPI TPM headeri, interni USB 2.0 i USB 3.0 headeri, tri 4-pinska konektora za sistemske ventilatore i prednji panel. Čipseti (X870E ima dva čipset kontrolera) su smješteni pod nešto manjim hladnjakom, a kao što smo vidjeli na prethodnoj stranici zagrijavaju se na solidnih 56,3°C.

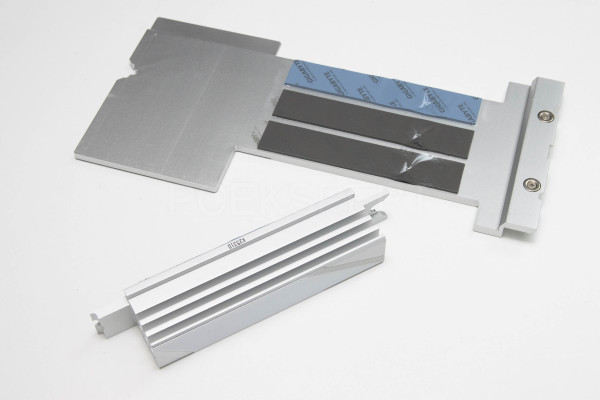

Hladnjaci za M.2 NVMe SSD-e su dovoljno masivni, na svim mjestima je i termalni podložak, a na ploču se kopčaju magnetnim kopčama s jedne, i mehaničkom s druge strane (EZ-Match). Na ploči se nalazi ukupno osam PWM/DC 4-pinskih konektora koji se svi mogu kontrolirati putem Smart Fan 6 aplikacije, ili unutar UEFI sučelja. Tu su i dva headera za spajanje temperaturnih sonda, kao i jedan header za noise detection (mikrofon je u bundleu). Ploča je standardno napravljena po Ultra Durable standardu, u što ulaze pojačani PCIe slot koji podnosi deset puta više opterećenja od običnog, koji uz to ima i unutarnju gumenu podlogu koja štiti PCB grafičke kartice od potencijalnog oštećenja, a kontakti su napravljeni od legure cinka za efikasniju EMI zaštitu. Tu je i M.2 UD Slot PG5 koji je također pojačane strukture, a ima i SMD tehnologiju za smanjenje degradacije signala. I memorijski slotovi su pojačani (no samo dva), te također imaju SMD tehnologiju. U ostale UD tehnologije spadaju i pojačani pinovi na EPS konektorima, kao i PCIe Armour koji se nalazi s donje strane ploče za dodatno pojačanje PCIe x16 slota.

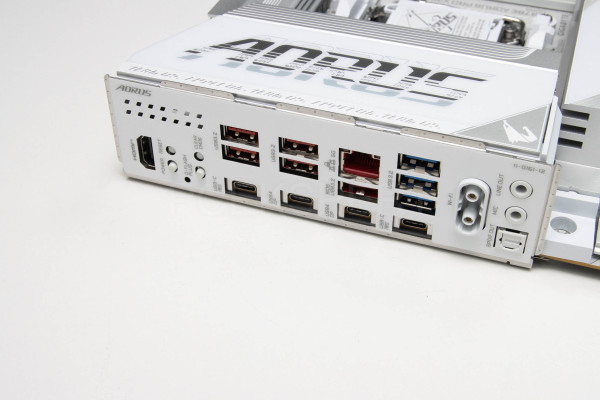

Stražnji je I/O panel vrlo bogat, a sastoji se od:
1 x HDMI port (funkcionalan u ovisnosti o procesoru)
1 x reset button
1 x power button
1 x Clear CMOS button
1 x Q-Flash Plus button
5 x USB 3.2 Gen 2 Type-A ports (red)
2 x USB Type-C ports, with USB 3.2 Gen 2 support
2 x USB4 USB Type-C® ports (DisplayPort (funkcionalan u ovisnosti o procesoru))
1 x RJ-45 port
3 x USB 3.2 Gen 1 ports
2 x antenna connectors (2T2R)
2 x audio jacks
1 x optical S/PDIF Out connector
Kao i kod X870E Master i Pro modela, i ova ploča koristi Qualcommov Wi-Fi 7 modul QCNCM865. On podržava 802.11be standard (i sve starije), a radi na tri pojasa – 2.4, 5 i 6 GHz te podržava 320 MHz kanale, kao i Bluetooth 5.4. Prijem antene je jako dobar i veza je brza i na etaži iznad bežičnog routera.

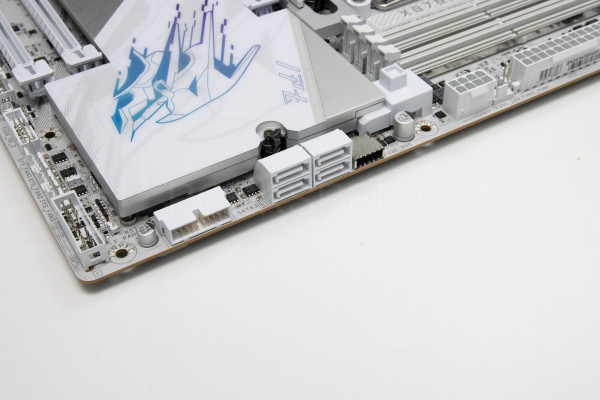

Na donjem desnom rubu ploče se nalaze horizontalni USB 3.0 header, četiri SATA III porta, te iza njih horizontalni interni USB 3.2 (20Gbps) header s mogućnošću punjenja uređaja snagom do 65 W. Kao i kod ostatka X870E ploča, za USB 4.0 funkcionalnost i propusnost od 40 Gbps po portu se brine ASMedijin ASM4242 kontroler koji ima Thunderbolt 4 certifikat. Omogućava dva USB 4.0 porta na stražnjem I/O dijelu u obliku Type C portova te donosi i podršku uza monitore do 8K rezolucije ako je samo jedan port u upotrebi (ili dva monitora od 4K). ASM4242 je malo veći kontroler, troši više energije pa mu je potreban i zaseban aluminijski hladnjak koji se nalazi tik iza stražnjih I/O panela.

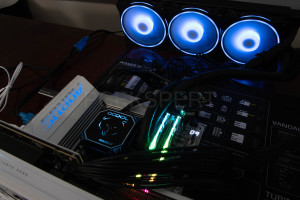

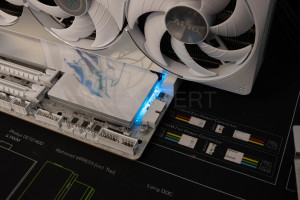

Kao i kod starijih Master te Pro modela, i ova ploča ima dvije zone osvjetljenja – na hladnjaku VRM-a (pokrov stražnjih I/O-a), te ispod hladnjaka čipseta. Na hladnjaku je Aorus natpis, a kod čipseta su samo posložene LED-ice. Svom rasvjetom, što uključuje i tri ARGB Gen2 headera i jedan klasični RGB LED header kontroliramo uz pomoć GCC-a i RGB Fusiona.

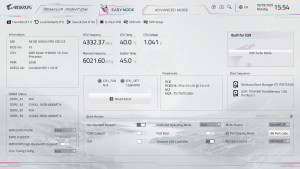

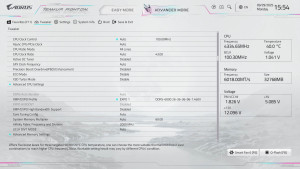

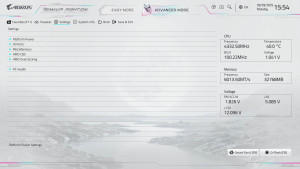

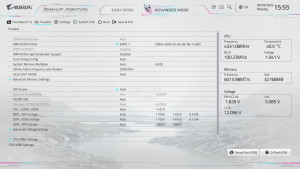

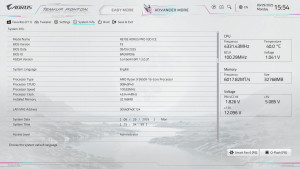

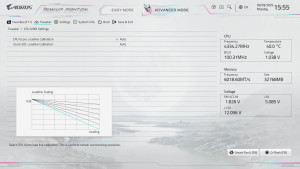

UEFI sučelje je dizajna i rasporeda kao kod sličnih X870E ploča, no ovaj put je u sivim tonovima. Kao i uvijek, Advanced sučelje se sastoji od Favorites, Tweaker, Settings, System Info, Boot i Save&Exit menija, dok je ono Easy Mod kombiniralo sve na jednoj strani. Nama je Tweaker jasno najzanimljiviji koji nudi mnoštvo opcija za podešavanje u radu procesora, memorije i napojne jedinice ploče. Ono što je novo je X3D Turbo mod 2.0 koji nismo mogli isprobati jer nemamo X3D procesor. No, uskoro bi nam trebao pristići 9950X3D te ćemo donijeti i zaseban članak o toj tehnologiji koja je vrlo zanimljiva.
Rasvjetu kao i sve ostalo vezano za ploču kontroliramo putem Gigabyte Control Center aplikacije koja nudi opcije poput RGB Fusiona, Performance ali i Fan Control. Softver je još uvijek miljama od Asusovog, no ipak sve solidno funkcionira. Gigabyte nudi Sidekick za upravljanje njihovim monitorima, Norton Internet Security (OEM), partneri su s HWiNFO-om, a tu su i ostale njihove korisne aplikacije.
