X870 Gaming Plus WiFi – prvi dio
Iznenađenje! Nakon šest godina, i MEG X570 Godlike, opet testiramo jednu MSI-evu matičnu ploču. MSI jednostavno nije zainteresiran ništa poslati na test, ne znamo ni kako stoje na hrvatskom tržištu, pa smo tako i ovu ploču dobili direktno od AMD-a. Tri generacije čipseta kasnije, ponovno imamo prilike vidjeti što rade i kakve su im ploče. X870 Gaming Plus WiFi spada u srednji razred, dakle ploča koju si gotovo svi mogu priuštiti i dalje u tekstu donosimo naše dojmove.

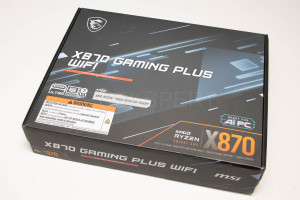

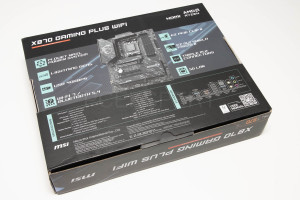

Ploča dolazi u standardnom kartonskom pakiranju na kojem se nalaze MSI grafike, slika proizvoda te tehnički podaci ploče. Unutar kutije, kao što ste mogli vidjeti u videu otpakiranja se ploča nalazi u antistatičkoj vrećici i položena u kartonsko ležište. Još jedan se kartonski dio nalazi na njoj, a u njemu je smještena WiFi antena. Ispod se nalazi ne baš pretjerano bogati bundle koji se sastoji od:
vodič za brzu instalaciju
EU regulatorna obavijest
MSI-ev shout-out flyer
dva SATA kabela
jedan EZ M.2 Clip II vijak
jedan alat za uklanjanje EZ M.2 Clip II vijka
naljepnice za kabele
EZ WiFi antena
1 u 2 EZ Conn-Cable (V1) adapter

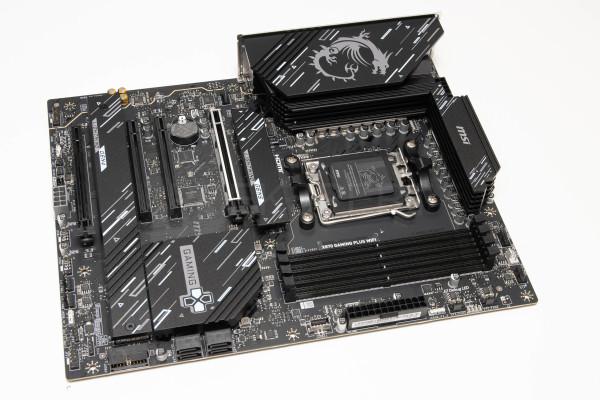

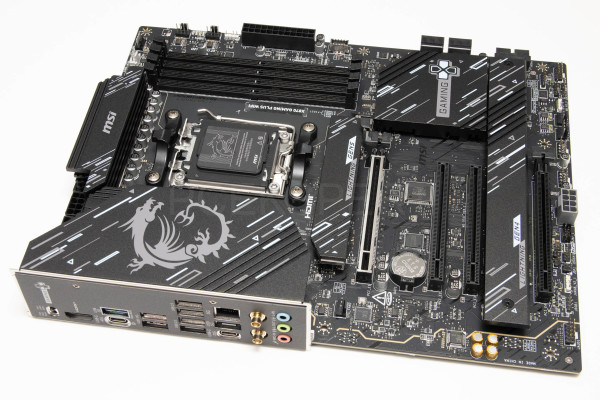

Ploča je standardnog ATX formata (304,8 x 243,84 milimetra), a kao što smo već spomenuli, mogućnostima i cijenom spada u srednji tržišni rang. Dizajnom je šarena, premda je sve na njoj manje više crno, počevši od PCB-a. Ipak, na svakom se hladnjaku nalaze sivi elementi što ju u globalu ipak čini šarenom. Na svakom se hladnjaku ujedno nalazi i neki natpis ili slika, pa se na onome iznad stražnjih I/O portova nalazi zmaj, na gornjem VRM hladnjaku je natpis MSI, a na M.2 hladnjacima su natpisi Gaming i Lighting Gen4. Hladnjaci su relativno jednostavni i nije bilo potrebe za pretjerivanjem, s obzirom na cjenovnu klasu, ova je ipak među jeftinijim modelima X870 ploča.
Pored solidnog dizajna, ploča se diči i sasvim solidnim rasporedom komponenata koji je manje više klasičan i nema većih nelogičnosti. Svi su konektori, portovi i headeri smješteni uz rubove ploče pa će i menadžment kabela biti lako odraditi. MSI se hvali i upotrebom kvalitetnih komponenata i dobrom gradnjom koja osigurava stabilan rad i 24/7 non-stop igranje s Ryzen 9000 serijom procesora. Ne znamo tko se igra 24/7, no lijepo je znati da se može. Ujedno, hvale se i AI pomoćnicima kao što je AI Engine (automatska optimizacija aplikacija), AI LAN Manager, Frozr AI Cooling i AI Boost (overclocking NPU-a).

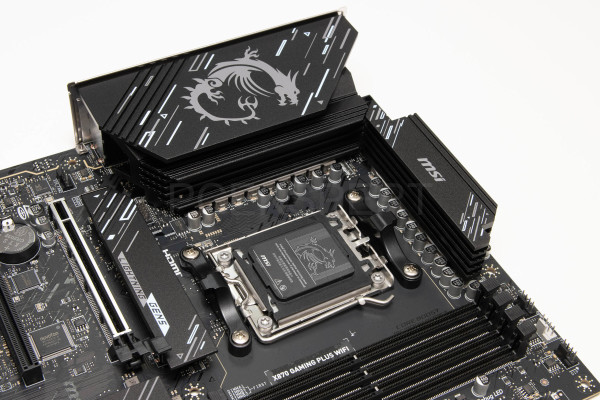

Ispod dvaju povećih aluminijskih hladnjaka se nalazi 14 (Vcore) + 2 (SoC) + 1 (Misc) fazna napojna jedinica koja kombinira 60-amperske Smart Power Stageove (integrirani MOSFET-i), digitalni PWM kontroler, kvalitetne prigušnice kao i 5K solid state kondenzatore. Tu su i dva 8-pinska napojna konektora za procesor, kao i Core Boost tehnologija. Napojna jedinica je solidna, no pod testnim se Ryzenom 9 9950X dosta zagrijavala. Izmjerili smo vanjsku temperaturu od 71,2°C (IC termometrom), dok je MOS senzor povezan s Nuvotonovim NCT6687D kontrolerom pokazivao čak 79°C. Dosta je to visoka temperatura i ako će te koristiti ovakav jači procesor i overclockirati svakako preporučujemo jako dobru zračnu struju preko VRM hladnjaka. Hladnjaci sami po sebi su dovoljno masivni, a na sebi imaju i 7W/mK termalne podloške za prijenos topline.

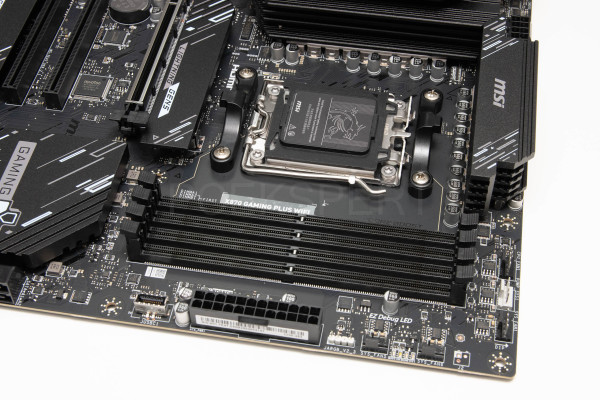

Desno od socketa se nalaze četiri DIMM utora koji podržavaju DDR 5 memoriju maksimalnog kapaciteta 256 GB. Maksimalna propusnost ovisi u procesoru i konfiguraciji modula, a može ići do 8.200 MT/s. Podržani su EXPO profili, kao i CUDIMM moduli. Uz desni i gornji rub ploče su smješteni uobičajeni konektori – pet 4-pinskih za ventilatore i vodene pumpe, 3-pinski ARGB, 24-pinski napojni i interni USB 3.2 10 Gbps. Tu se nalazi i EZ Debug LED, tj. četiri LED-ice za debugiranje eventualnih grešaka (Boot, DRAM, VGA, CPU).

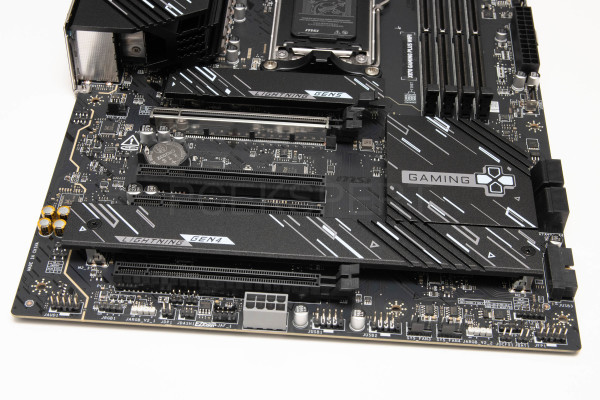

Na donjem dijelu ploče nalazimo M.2 slotove, PCIe slotove kao i različite konektore, portove i headere. Gornji PCIe x16 slot je po 5.0 standardu i kontrolira ga procesor. Oklopljen je pa bi trebao izdržati i veća naprezanja. Ispod njega se nalaze tri PCIe slota koje kontrolira čipset – dva PCIe 3.0 x1 i jedan PCIe 4.0 x4. Ograničenje postoji na PCIe 4.0 x4 (najniži) koji će raditi na x2 propusnosti ako je popunjen treći M.2 slot. Na dnu se ploče nalaze svi uobičajeni konektori i headeri, ali i jedan 8-pinski PCIe Power konektor koji osigurava dodatnu stabilnost napajanja PCIe slotova.
