ASRock nam je na test poslao dvije Braswell platforme – jednu u mini-ITX izdanju opremljenu s Pentium N3700 procesorom i jednu u micro-ATX izdanju opremljenu s Celeron N3150 procesorom. Na oba su sistema tako quad-core Atom procesori s TDP-om od 6W što omogućuje potpuno pasivno hlađenje.
ASRock N3150M
Kada smo u srpnju testirali Asusovu N3050M-E napisali smo kako uz Celeron N3050 koji se nalazio na toj ploči, Intel nudi još tri Braswella – Pentium N3700 (četiri x86 jezgre i grafika sa 16 EU-a), Celeron N3150 (četiri x86 jezgre i grafika sa 12 EU-a), i najslabiji N3000 (dvije x86 jezgre i grafika sa 12 EU-a). Sada su pred nama dvije ASRockove ploče koje donose dva jača procesora. Prva na redu za opis je N3150M ploča koja ima Celeron procesor.

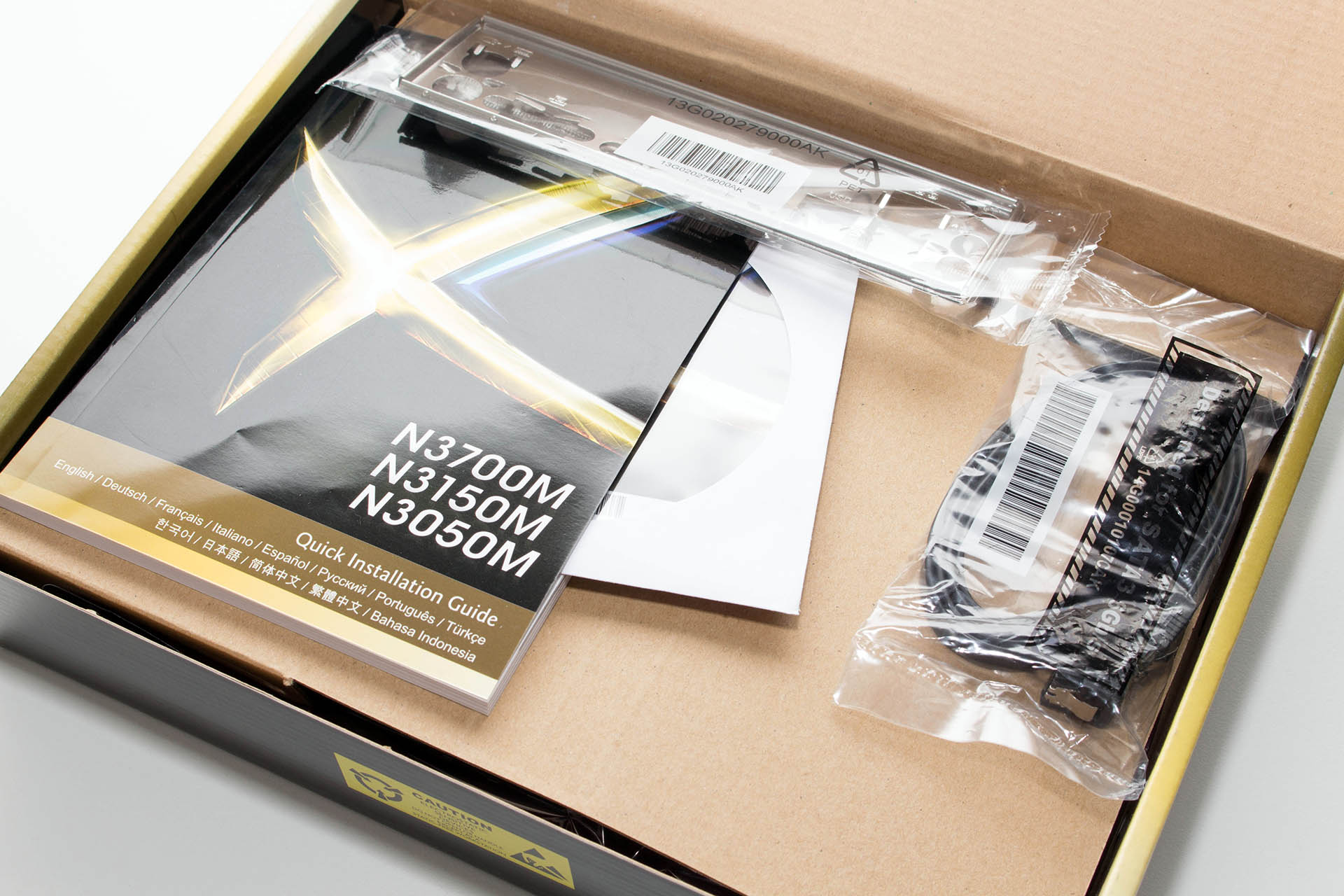

Bundle nije naročito bogat, što je i očekivano u ovoj klasi proizvoda. Uz ploču će tako kupac dobiti upute za instalaciju i korištenje, medij s upravljačkim programima i aplikacijama, dva SATA kabela i zaštitu za stražnje I/O portove.

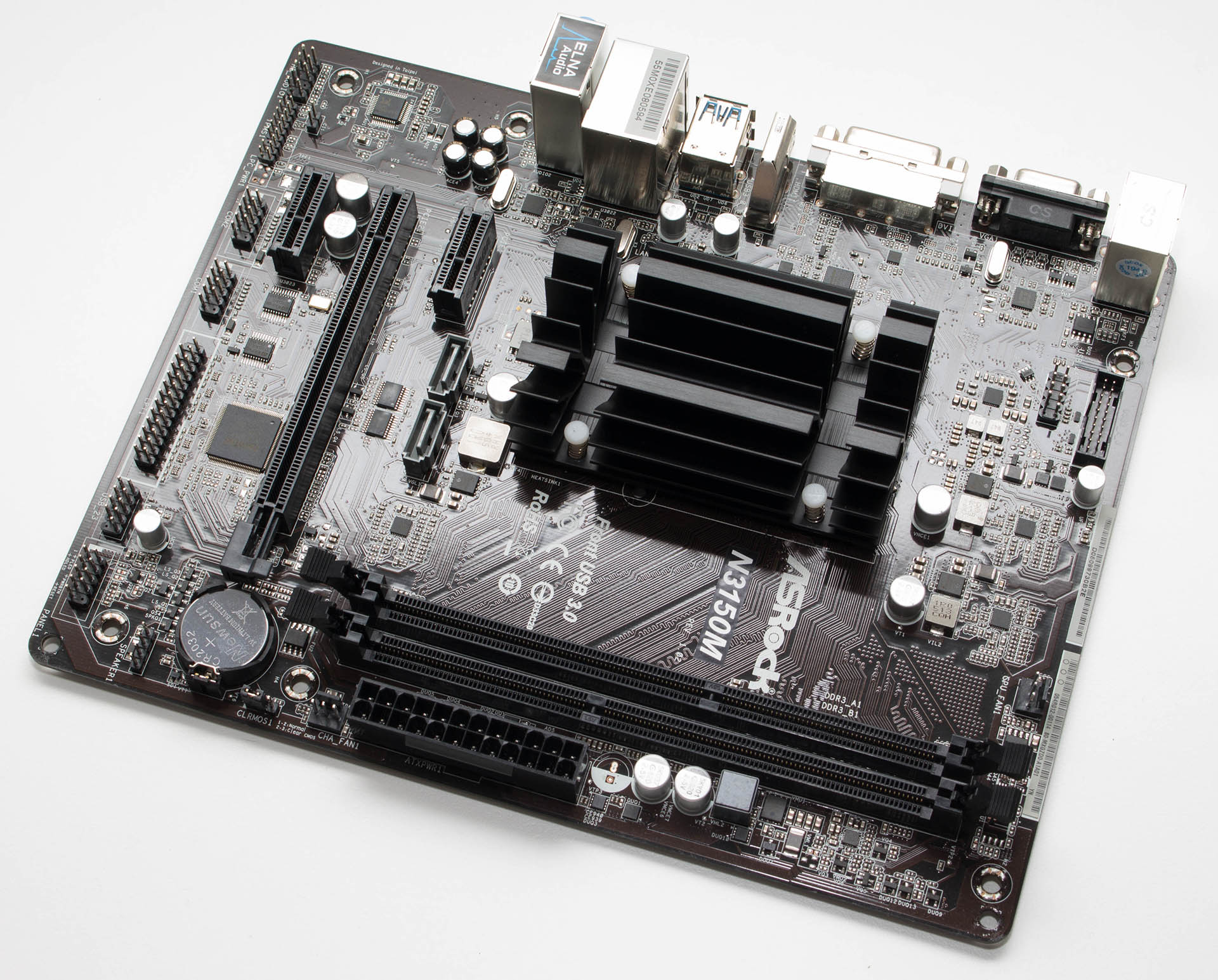

N3150M je micro-ATX ploča dimenzija 22.6 x 17.8 cm. PCB je crn, kao i elementi na njemu. Centralno mjesto zauzima pasivni hladnjak na Celeronu N3150 čiji je TDP samo 6W. Procesor je lansiran početkom ove godine kao zamjena za BayTrail-D modele. Ima četiri fizičke jezgre s osnovnim taktom od 1.6 GHz te burst taktom od 2.08 GHz. Napravljen je u 14 nm proizvodnom procesu (FCBGA1170), te podržava 64 bitni instrukcijski set, a zanimljivo je i što je tzv. Conflict Free procesor (u izradi nisu korišteni materijali za financiranje naoružanih skupina u Demokratskoj Republici Kongo i zemljama u okruženju). TDP je 6 W, premda mu je Scenario Design Power ili nekakva tipična potrošnja 4 W. Podržava maksimalnih 8GB DDR3-L memorije brzine do 1600 MHz i to u dva memorijska kanala.
Integrirana grafika u procesoru je identična onoj kod N3050 modela, što znači da ima 12 izvršnih jedinica (EU) koje rade na osnovnom taktu od 320 MHz te na Burst taktu od 640 MHz. Grafička jezgra podržava eDP, DP i HDMI video izlaze, DirectX 11, OpenGL, QuickSync, InTru 3D, Clear Video HD, WiDi, i Insider tehnologije. Uz to podržava i PCI Express u 2.0 reviziji s maksimalne 4 stazice. Tu je i podrška za maksimalnih pet USB 3.0 portova i dva SATA 6 Gbps porta. Procesor podržava i AES instrukcije, SpeedStep tehnologiju, virtualizacijske tehnologije, Secure Boot itd.

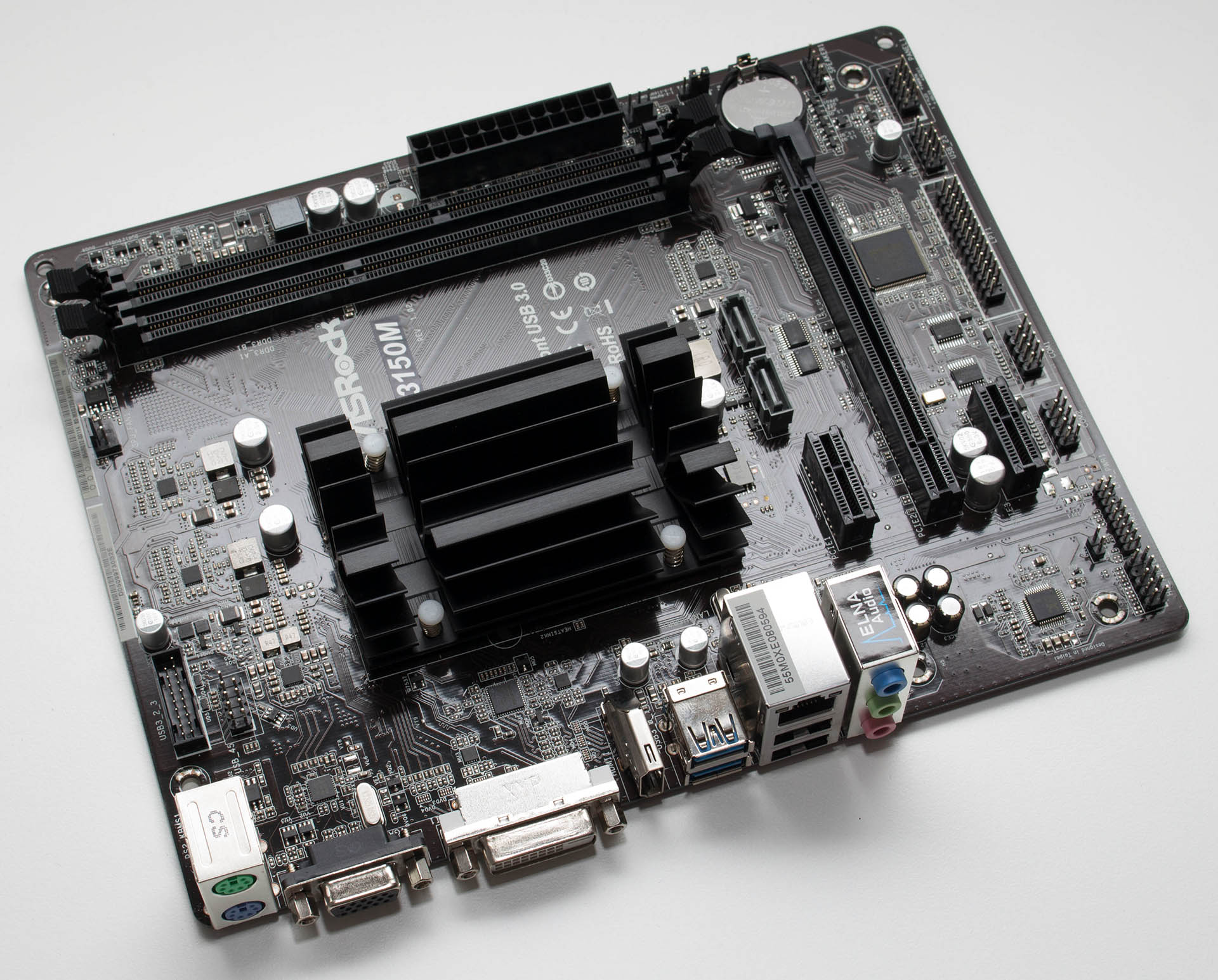

Ostatak ploče je manje više klasičnog rasporeda s dva DIMM utora, jednim ATX 24-pina konektorom do njih, jednim PCIe x16 konektorom x1 brzine, dva PCIe x1 slota, a tu si u dva SATA 6 Gbps vertikalna konektora na malo čudnom mjestu. Na dnu ploče su se rasporedili print port header, dva COM porta, jedan TPM header, front panel audio konektor, dva USB 2.0 konektora itd. Na vrhu ploče je i jedan interni USB 3.0 konektor/header.
Za zvuk na ploči je zadužen Realtekov ALC887 7.1 kanalni Codec a korišteni su i ELNA kondenzatori. Za mrežne se mogućnosti brine Realtekov RTL8111GR Gigabitni kontroler koji podržava Wake-on-LAN/WAN funkcije, ESD zaštitu, detekciju LAN kabela, PXE itd.

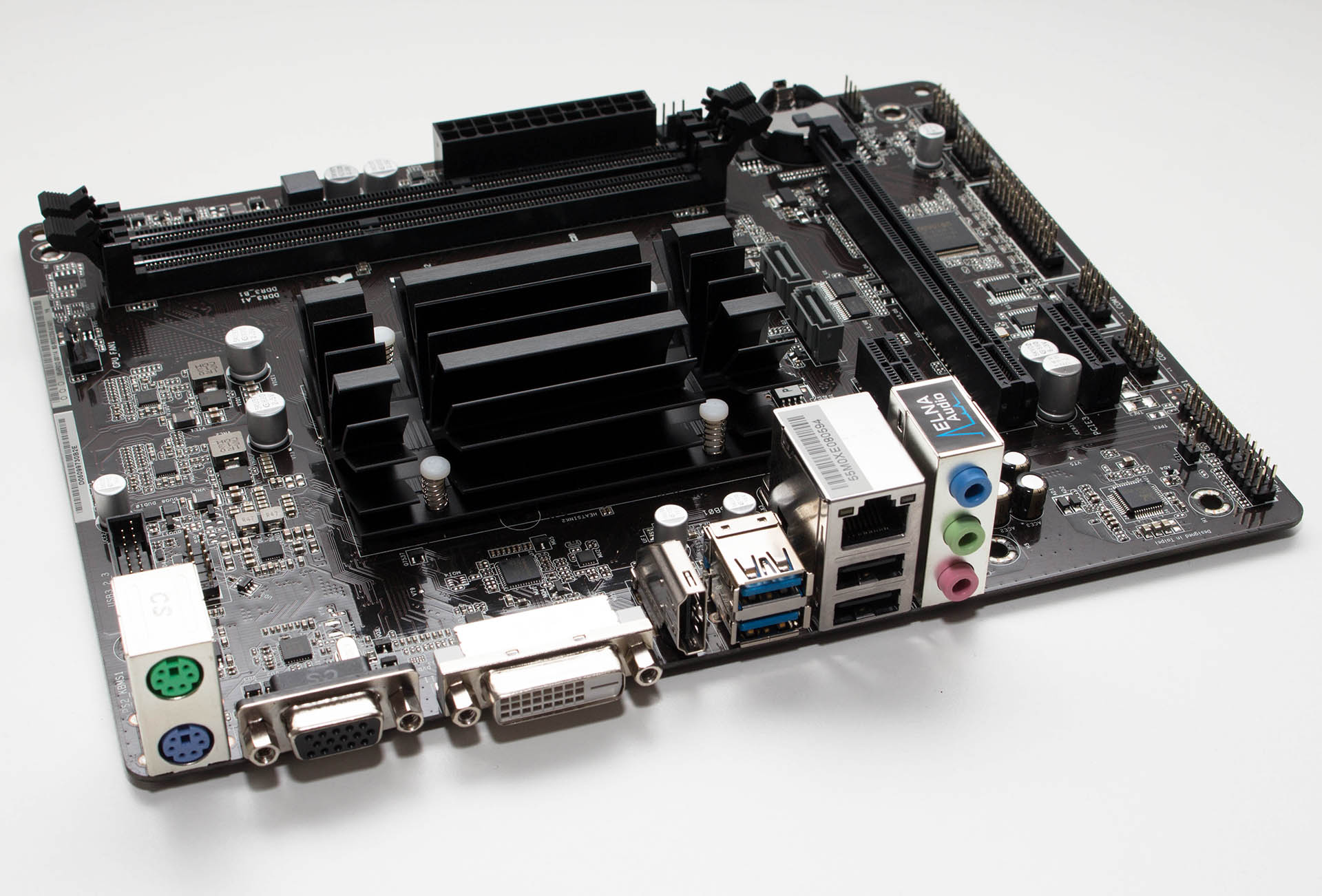

Uz dva USB 3.0 i dva USB 2.0 porta na stražnjem I/O panelu, ploča ima i spomenute “interne” konektore pa je USB podrška vrlo dobra. Video izlaza su tri – VGA, DVI i HDMI. Tu su i odvojeni legacy PS/2 utori za miša i tipkovnicu.

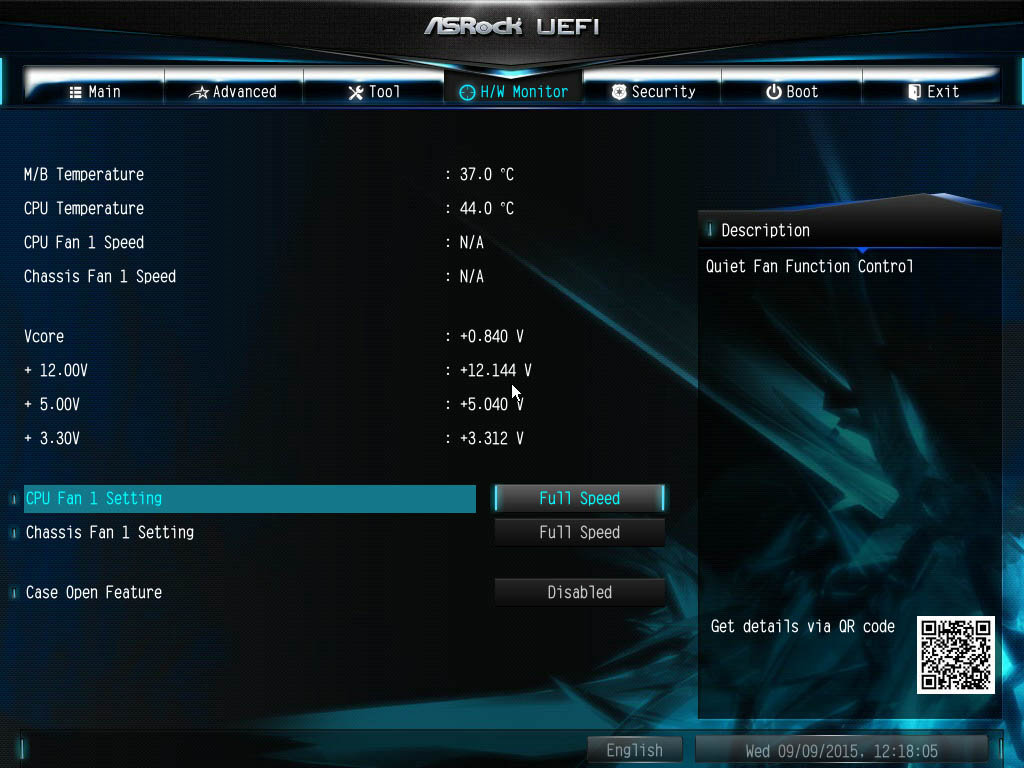

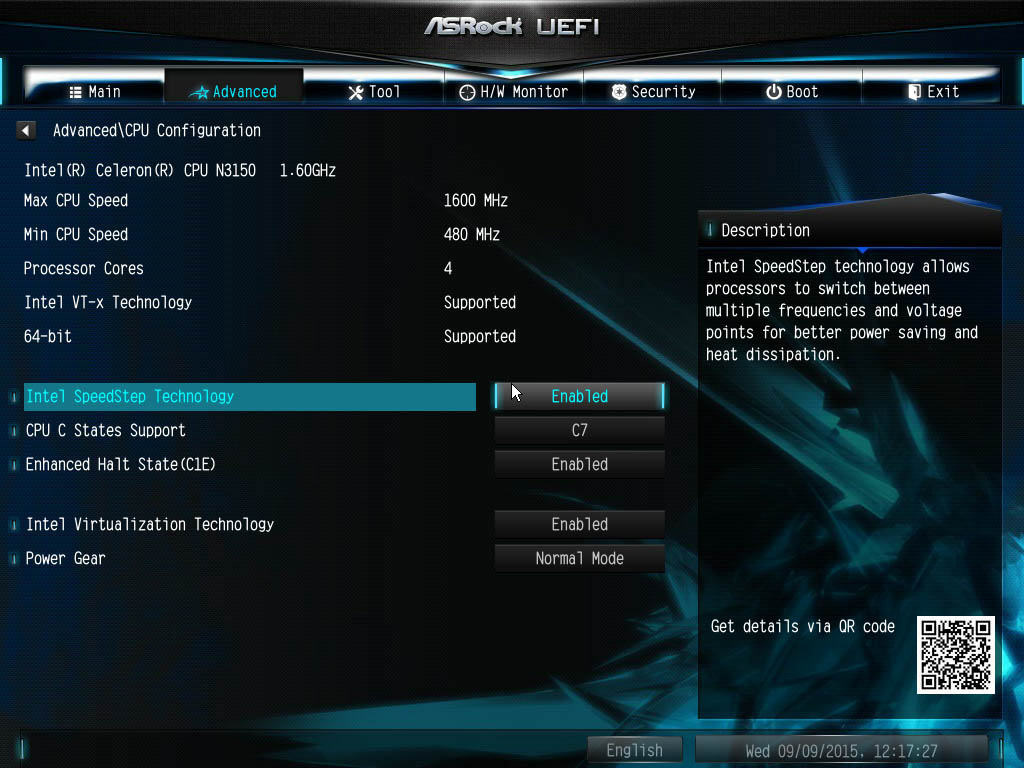

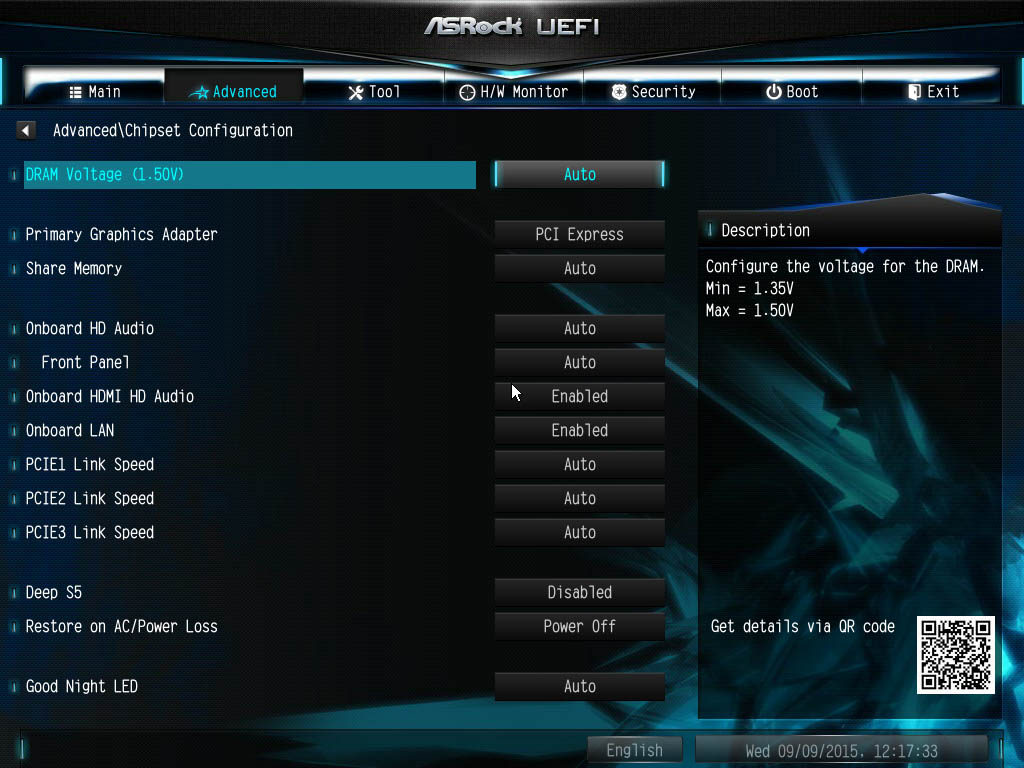

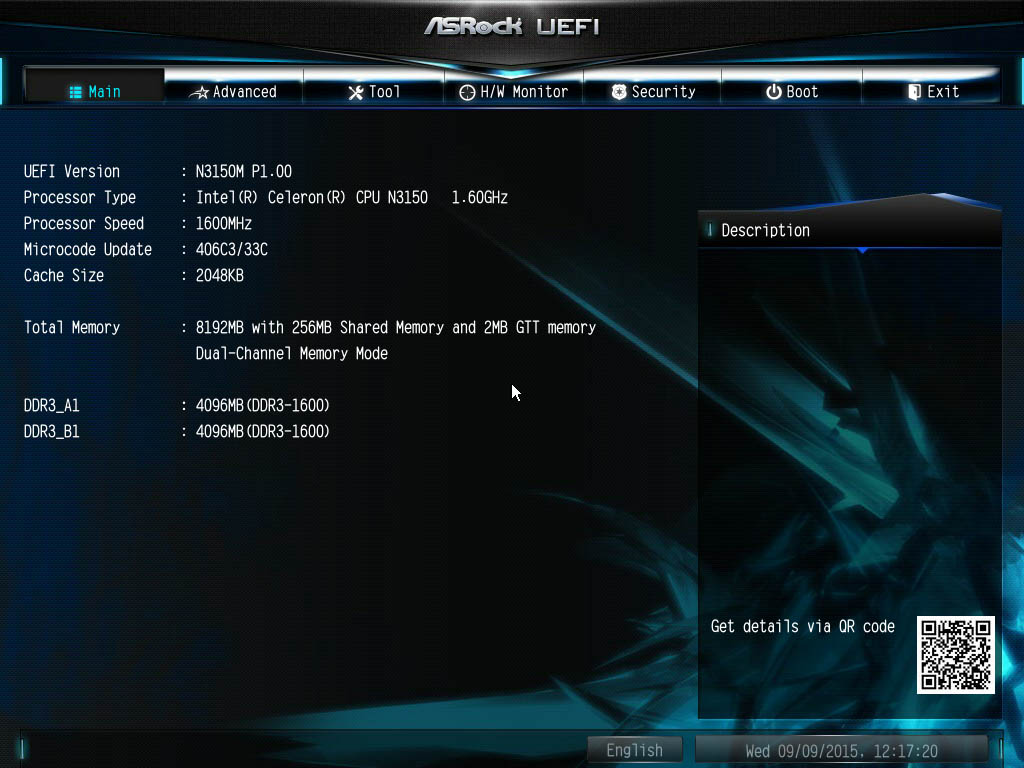

UEFI je modernog ASRock dizajna, pregledan i funkcionalan. Ne nudi puno opcija za podešavanje, no sve osnovno je tu. Uz osnovne stvari ASRockov UEFI nudi i Power Gear, Instant Flash, Internet Flash i Crashless BIOS opcije. Kao i kod Asus ploče, overclocking nije moguć. Sa strane softverske podrške tu su tipične ASRockove aplikacije poput USB Key-a, XFast LAN-a/RAM-a, Restart to UEFI-a itd.
