ASRock Z590 Extreme – prvi dio
I premda s još uvijek nismo dokopali procesora 11. Core generacije, nastavljamo s testovima i predstavljanjem Z590 ploča. Ovaj put je na redu ASRockova Z590 Extreme koja spada u viši segment njihove ponude. Ploča je opremljena sa solidnom napojnom jedinicom, s tri M.2 socketa, USB 3.2 Gen 2 portovima, Dragon 2,5 Gbps LAN-om i zanimljivim nosačem grafičke kartice.
Uz ovu Extreme ploču, ASRock pakira četiri SATA kabela, nekoliko setova vijaka za M.2, korisni nosač za grafičku karticu, knjižice s uputstvima za instalaciju hardvera i odvojeno za softver, te medij s upravljačkim programima i aplikacijama. Moglo je to i malo bogatije za jednu Extreme verziju.
ASRock je kao i ostatak Intelovih partnera osvježio kompletnu liniju svojih matičnih ploča i predstavio 15 modela. Z590 Extreme je u gornjem segmentu ponude, samo ispod Extreme WiFi, Taichi i OC Formula modela. Ipak, u opremi i mogućnostima i nije toliko ekstremna kao što to ime sugerira. Ploča je nasljednica Z490 Extreme4 modela iz prošle generacije i u odnosu na nju je malo konzervativnijeg izgleda, no poboljšanih mogućnosti što uključuje i moćniju napojnu jedinicu. Za razliku od konkurencije, ASRock je išao na malo jednostavniji i konzervativniji dizajn, uz upotrebu materijala koji su malo manje premium. Jasno, u ovoj cjenovnoj klasi od oko 200 € ne možemo ni očekivati čuda.

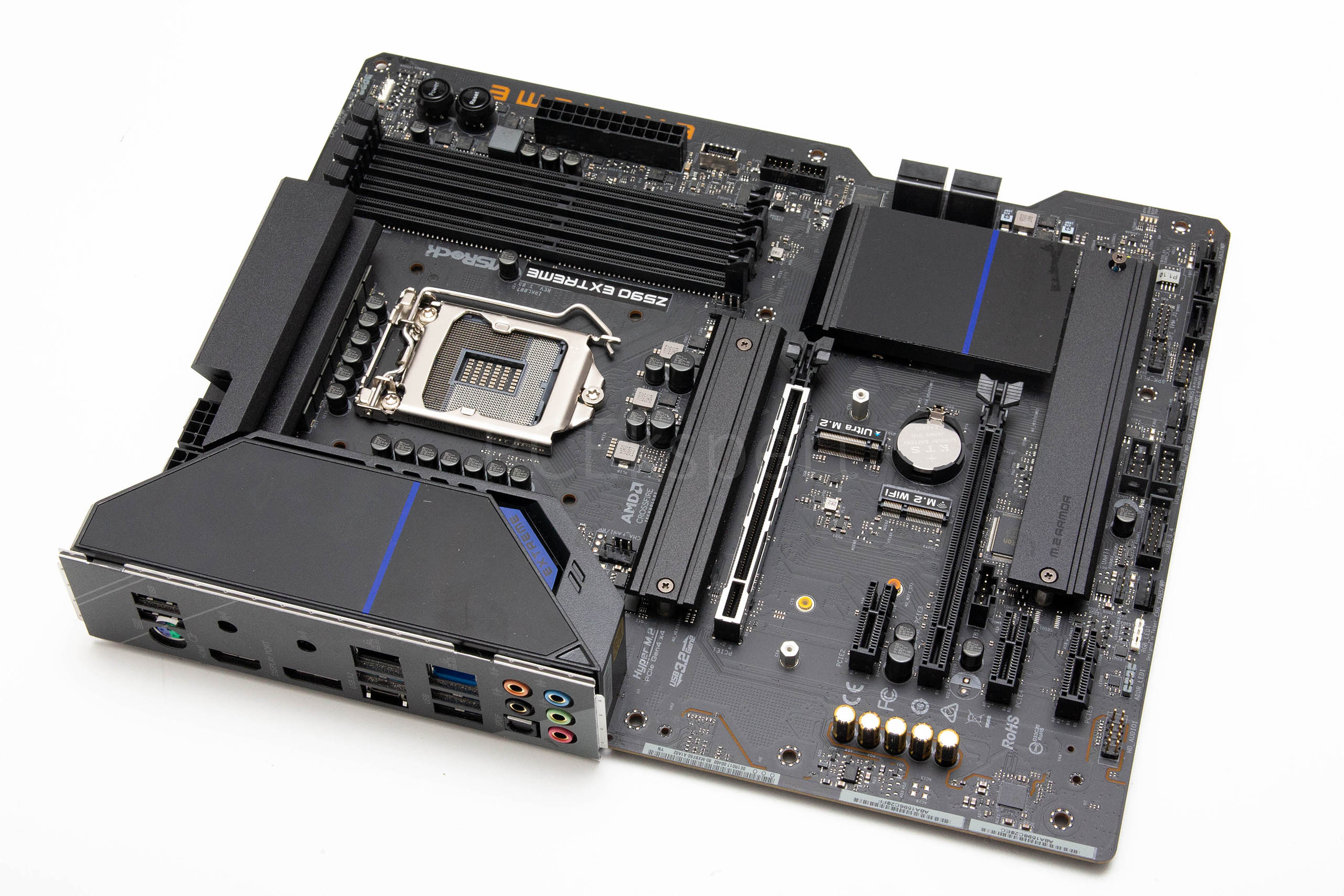

Pločom dominiraju crni tonovi, s pojedinim plavim naglascima, no puni će te dojam dobiti tek kada ploču uključite i kada zasjaju sve njene LED-ice – a ima ih dosta. U ASRocku su se kao što smo rekli držali jednostavnije forumule izrade, pa nema velikih aluminijskih komada hladnjaka koji pokrivaju i čipset i M.2 slotove, nego su to sve zasebni jednostavni hladnjaci. PCB je vrlo sličan kao i kod Z490 Extreme4 verzije ploče, no s tek malo drugačijim layoutom, koji je solidno osmišljen i nema većih nelogičnosti. Zamjerka jedino ide na premali broj 4-pinskih konektora u prostoru oko socketa, gdje su ih samo dva. Ukupno ih je na ploči šest, što je dovoljno, no veća je koncentracija na dnu.

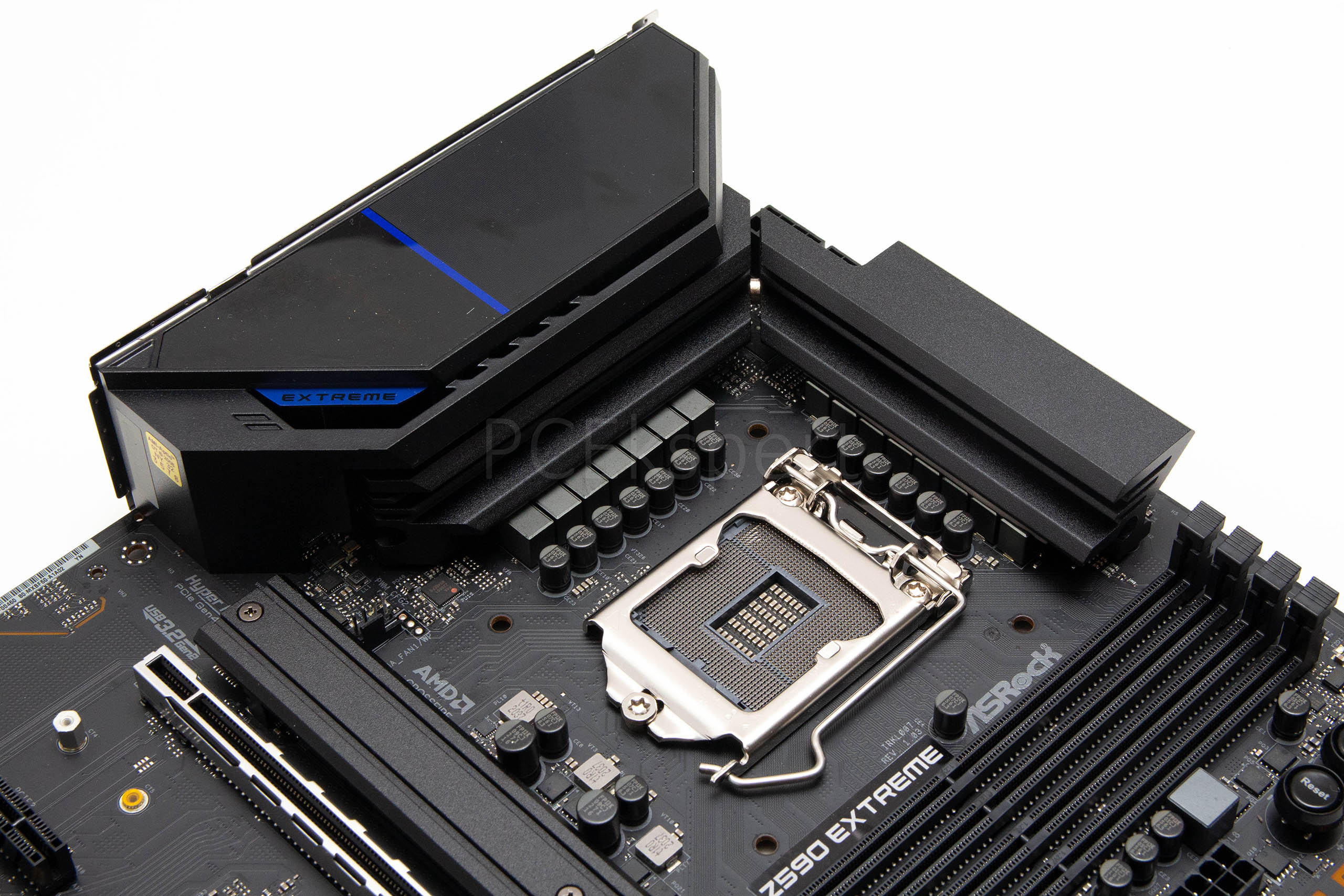

Oko LGA1200 ležišta su se smjestili aluminijski hladnjaci na VRM komponentama, a na onom bočnom se nalazi i plastični pokrov koji čini integralni dio s aluminijskom zaštitom stražnjih I/O portova. VRM hladnjaci su spojeni debelom toplovodnom cijevi i dosta su povećani u odnosu na prethodnu generaciju zbog ipak moćnije napojne jedinice. Oko socketa ima dovoljno mjesta za svaki tip hladnjaka, s tim da će onima koji imaju veće vanjske ventilatore isti stršati bilo da su sprijeda iznad memorijskih slotova, ili straga na VRM hladnjaku i plastičnom pokrovu.

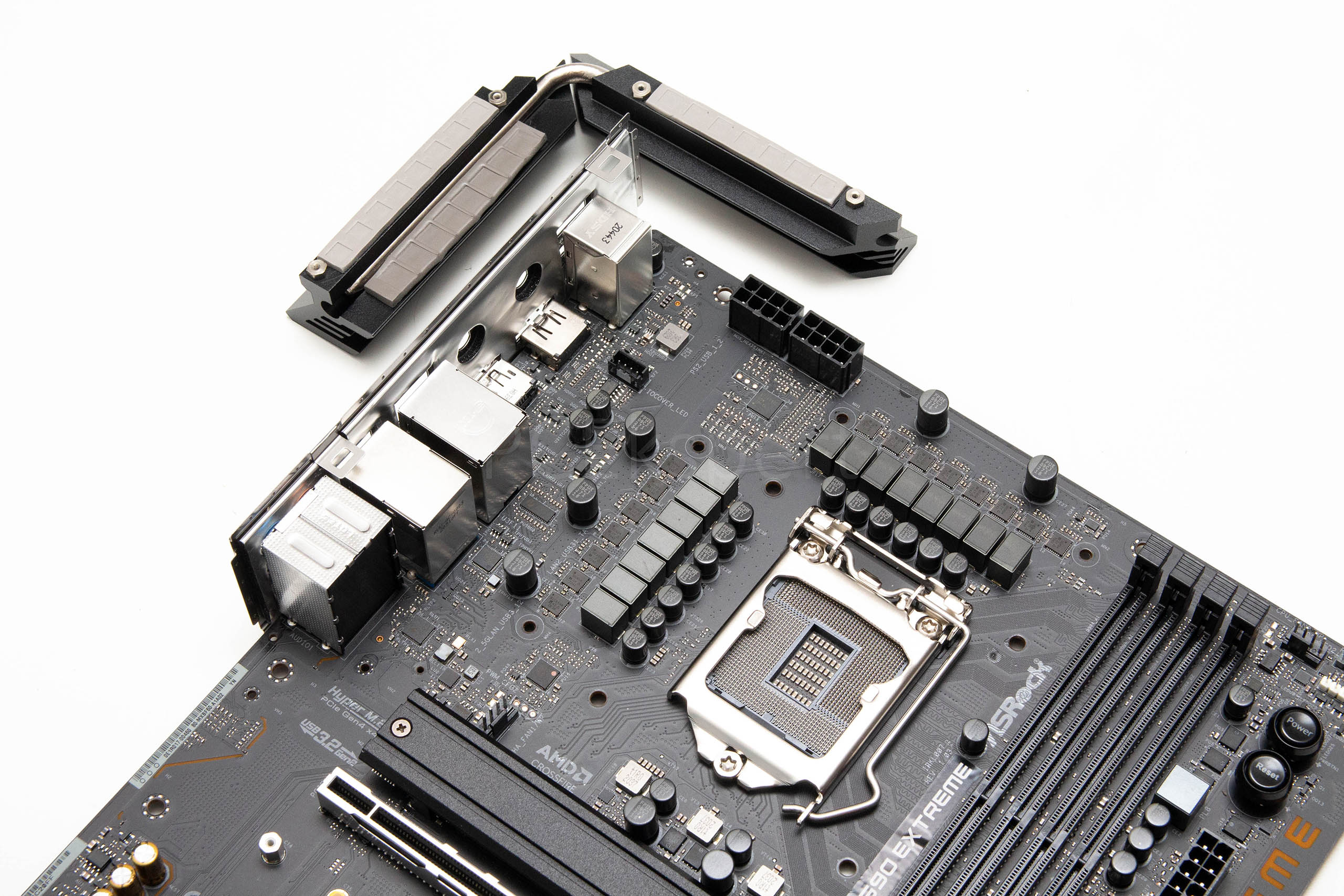

Skidanjem plastičnog pokrova vidimo kako točno izgleda VRM hladnjak koji je dovoljno masivan i efikasan. On pokriva 12 + 2 faznu VRM jedinicu, i termalnim podloškama nasjeda na integrirane MOSFET-e, te na sjevernom dijelu i na 60-amperske prigušnice. Ispred prigušnica su Nichiconovi 12K solid kondenzatori. Kontroler je Richtekov RT3609BE koji je 6+2 fazni, što znači da su faze poduplane, a doubler je Renesasov RAA229001. Svih je 14 faza izvedeno uz pomoć Vishayevih SiC654 integriranih MOSFET-a od kojih je svaki u stanju dati 50 Ampera struje. To znači kako je riječ o 700-amperskoj jedinici koja bi u teoriji mogla podnijeti i ekstremniji overclocking. No, u praksi se nije najbolje snašla s našim i9-19850K jer procesor ni overclockiran, tj. zaključanog množitelja na 50x nije mogao održavati 5.0 GHz frekvenciju.
Podrška za memoriju je standardna DDR4 brzina do 4.800 MHz kada overclockiramo i maksimalnoga kapaciteta do 128 GB. Naravno, ako koristimo procesor 10. Core generacije tada memoriju možemo overclockirati “samo do” 4.666 MHz. Proizvođač se hvali 15-mikronskim pozlaćenim kontaktima u slotovima, a jedna od stvari koju isto ponosno ističu je korištenje 2oz bakra u vodovima u PCB-u. Desno od memorije su se smjestili 4-pinski konektor za ventilator, dva LED headera, Power i Reset tipke, 24-pinski ATX konektor, interna USB 3.2 Gen 2 utičnica (20 Gbps), te interna USB 3.0 utičnica (i ASMedijin 1074 kontroler u blizini). S lijeve strane memorijskih utora nalazi se još jedan 4-pinski konektor za ventilatore.
