Danas donosimo pregled i test tri nove Z97 ploče. Prve dvije, one Asusove su vrlo slične Ranger i Deluxe modelima koje smo testirali ranije, a ni Gigabyteov UD5H model nije jako daleko od SOC Force modela koji smo također testirali. HERO je malo opremljenija od Rangera i biti će zanimljivo vidjeti što točno donosi i isplati li se uložiti u nju, dok je PRO model identičan Deluxe modelu, uz tek manje opreme u bundleu. UD5H je okrenuta ka malo manje zahtjevnim overclockerima, tj. onima koji su zadovoljni rezultatima na zraku ili vodi. I upravo zbog velike sličnosti ovih ploča s ranije testiranim u ovome članku nećemo duljiti s opisima nego ćemo probati biti čim jezgrovitiji i kraći.
Maximus VII HERO
I premda će se mnogi pitati što je zapravo novoga u ovoj seriji u odnosu na stariju Z87, Asus je kod ROG serije ipak pripremio neke novotarije koje nismo vidjeli na ranije. To ponajprije uključuje SATA Express, KeyBot, SoundStage itd. Kupce je teško motivirati na ponovnu kupovinu ako im se ne ponudi nešto novo. Slično je i sa uvođenjem najslabije opremljenog Ranger modela koji je samo 25 – 30 € jeftiniji od do sada najjeftinijeg HERO modela. Novi HERO ima težak zadatak opravdavanja te razliku u cijeni jer će većini korisnika biti jednostavnije uštedjeti i razliku potrošiti na neku drugu komponentu. S obzirom da je pripadnica ROG serije HERO-ica dolazi s nešto više opreme i većim bundleom, a pakiranje s otklopnom prednjom stranicom je već standardno. Bundle sadrži šest SATA III kabela, jedan SLI mostić, jednu I/O zaštitu, jednu 12-u-1 ROG naljepnicu za obilježavanje kabela, jedan 2-u-1 Q-Connector kit, jednu ROG vješalicu za kvaku, korisničke upute te naravno medij s upravljačkim programima i aplikacijama.

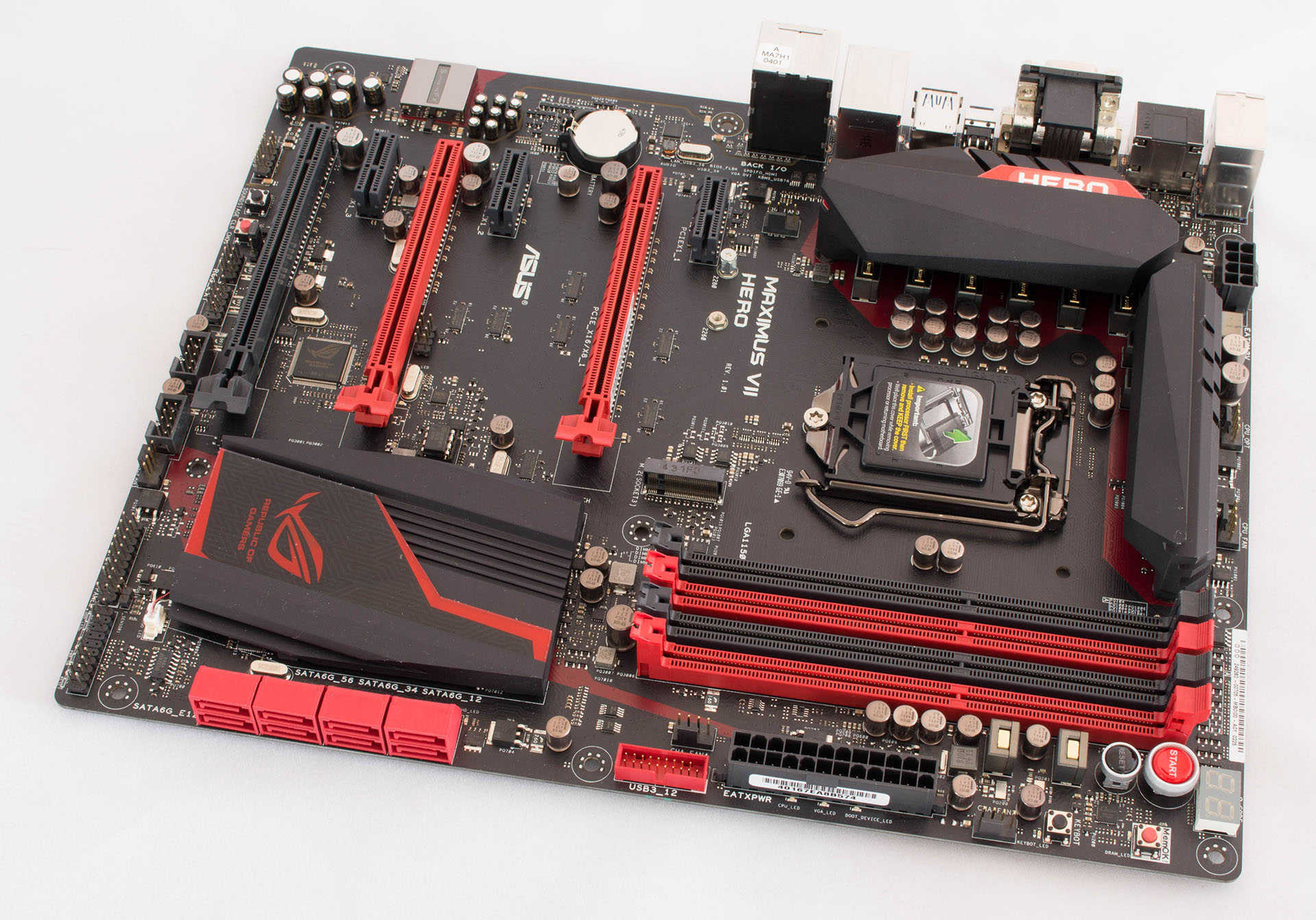

HERO je na prvi pogled identičan Rangeru i teško je pronaći razlike. Asus je puno vremena posvetio uljepšavanju ovih ploča, pa su one i prve koje dolaze s dvobojnim PCB-om. Većina ga je u mat crnom finišu, dok su pojedini elementi oko PCH i audio kontrolera napravljeni u crvenoj boji. Treba naglasiti i odlično dizajnirani PCH hladnjak koji ima keramički premaz i Asusov logo napravljen u pleksiglasu a u to su uključene i crvene LED-ice – kombinacija izgleda odlično. I na VRM dijelu su hladnjaci zanimljivog i učinkovitog dizajna a povezani su tzv. „flat“ toplovodnom cijevi koja pospješuje prijenos topline. Nadalje, tu su specijalno dizajnirane prigušnice koje mame poglede, pa uredno posložena i od ostatka PCB-a odvojena audio jedinica sa SupermeFX zaštitom na audio kontroleru, te audio kondenzatorima. Sve u svemu HERO, baš kao i Ranger izgleda odlično. Hladnjaci su identični, a posao odrađuju izvrsno. Kada krenemo overclockirati zagriju se, i tada ih je poželjno prisilno hladiti.
Specifikacije
Asus Maximus VII HERO
Podržani
procesori
Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel 22 nm CPU
Supports Intel Turbo Boost Technology 2.0
ROG SupremeFX 8-Channel High Definition Audio CODEC
– Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
– SupremeFX Shielding Technology
– ELNA premium audio capacitors
Audio Feature :
– DTS Connect
– Optical S/PDIF out port(s) at back panel
– Sonic SoundStage
– Sonic SenseAmp
– Sonic Studio
– Sonic Radar II
Storage
Intel Z97 chipset : 6 x SATA 6Gb/s port(s), gray,
Support Raid 0, 1, 5, 10
Supports Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology1x M.2 Socket 3 with M Key (2260 i 2280)ASMedia kontroler:2 x SATA 6GBps porta
USB
Intel Z97 chipset :
6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board)
Intel Z97 chipset :
7 x USB 2.0 port(s) (2 at back panel, , 5 at mid-board)
BIOS
64Mb UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI5.0a, Multi-Language BIOS
Format
ATX Form Factor: 30.5 cm x 24.4 cm
Interni I/O portovi
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)
3 x USB 2.0 connector(s) support(s) additional 5 USB 2.0 port(s)
1 x TPM connector(s)
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
4 x Chassis Fan connector(s) (3 x 4 -pin)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x Thermal sensor connector(s)
1 x Power-on button(s)
1 x Reset button(s)
1 x Clear CMOS jumper(s)
1 x ROG extension (ROG_EXT) header(s)
1 x KeyBot Button
1 x Sonic SoundStage Button
Specijalne značajke
ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5 :
– Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
ASUS Exclusive Features :
– AI Suite 3
– Ai Charger
– USB Charger+
– USB 3.0 Boost
– Disk Unlocker
ASUS EZ DIY :
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 2
– ASUS USB BIOS Flashback
– Push Notice
ASUS Q-Design :
– ASUS Q-Shield
– ASUS Q-Code
– ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
– ASUS Q-Slot
– ASUS Q-DIMM
– ASUS Q-Connector
Overclocking Protection :
– ASUS C.P.R.(CPU Parameter Recall)
ROG značajke
Extreme Engine Digi+ III :
– NexFET Power Block MOSFET
– New Alloy Chokes
– 10K Black Metallic Capacitors
KeyBot
– CPU Level Up
– XMP
– Direct Key
ROG RAMDiskGameFirst IIIExtreme Tweaker
Napojna jedinica je kao i na Rangerici osam fazna, s naravno DIGI+ kontrolerom. Baš kao i Rangerica i ova je ploča opremljena M.2 Socketom 3 koji se nalazi ispod LGA ležišta, a podržava PCIe storage rješenja tipa 2260 i 2280. Ono što Rangerica nema, a HERO-ica donosi su Start i Reset tipke i bogatije UEFI sučelje – tu su tako GPU.DIMM Post, Tweakers’ Paradise, ROG SSD Secure Erase i Graphic Card Information Preview. Dodano na to HERO-ica ima i ASMedia PCIe SATA kontroler koji joj donosi dva SATA 6Gbps porta više.
Za zvuk je i dalje zadužen ROG SupremeFX osam kanalni HD Audio CODEC, potpomognut sa SupremeFX Shielding tehnologijom i ELNA premium audio kondenzatorima. Na stražnjem se panelu nalaze uobičajeni konektori pri čemu od video izlaza i dalje fali Display Port, a četiri USB 3.0 i dva USB 2.0 porta bi trebala biti dovoljna za većinu korisnika. UEFI sučelje nam se manje sviđa od prethodnih serija, no još je bogatije po pitanju OC značajki pa će se korisnici vjerujemo brzo snaći. Stražnji je I/O panel klasičan i na njemu nema nekakvih bitnijih novosti. Sa softverske je strane također sve identično i tu nećemo previše duljiti. Ploča je pokazala identičan overclocking potencijal kao i Rangerica, što znači kako je odlična i uz to vrlo stabilna u radu.
