X870E Aorus Master X3D ICE – prvi dio
Nakon testa Aorus Pro X3D ICE verzije ploče, na red dolazi i jača Master izvedba. Masterica je namijenjena svima koji žele više, a to su jasno i spremni platiti. Razlike u odnosu na Pro su dodatak 10 Gbps LAN-a, unaprijeđena audio jedinica, drugačiji VRM hladnjaci, više 4-pinskih konektora, više M.2 slotova, dva PCIe x16 UD slota umjesto jednog i drugačije osvjetljenje. VRM jedinica je ostala kao i kod Pro – dovoljno je robusna i promjene nisu bile potrebne.
U videu otpakiranja smo pokazali kako izgleda kutija, koja je kao i kod Pro modela, i to potpuno novog dizajna i izvedbe. U videu možete vidjeti kako je ploča pakirana te što sve dolazi uz nju. Pakiranje je sad malo više premium, i vanjska je kutija tvrda, s integriranim poklopcem koji je zalijepljen sigurnosnom naljepnicom. Kutija je lijepo dizajnirana, s Aorus znakovljem po sebi, bijele je boje, a na njoj se nalaze i sve bitne informacije o proizvodu, tj. X870E Aorus Pro X3D ICE matičnoj ploči.

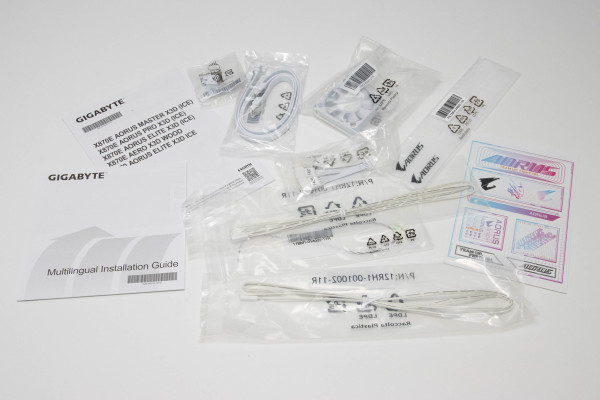

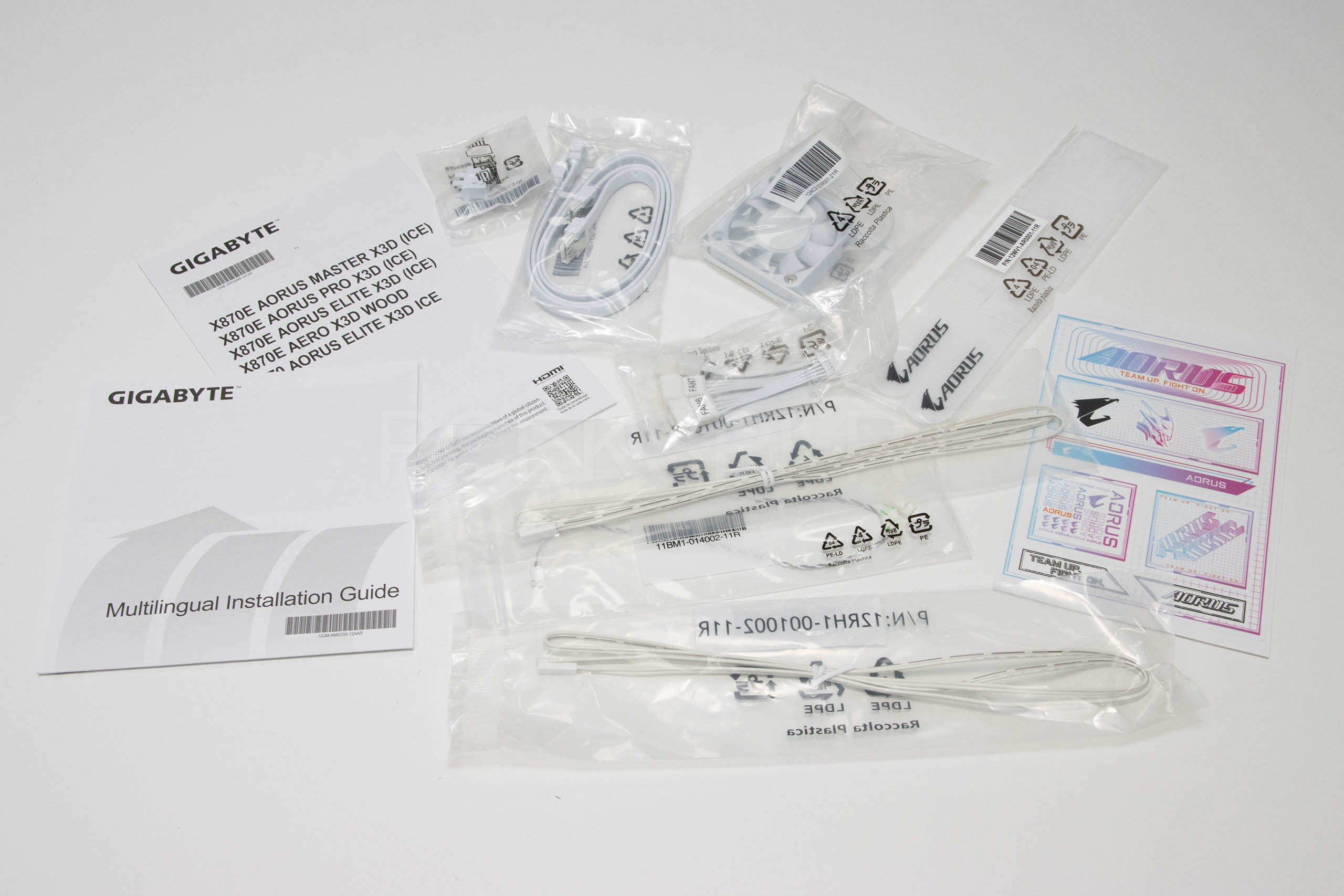

Ploča dolazi s tek mrvicu više opreme od Pro modela, pa tu tako nalazimo WiFi antenu, DRAM ventilator, SATA kabele, Q konektor, dva termistora i mikrofon – sve u bijeloj boji. Osim toga tu su i Aorus naljepnice, šture informacije o proizvodu na dva listića i oprema za M.2 utore. Najzanimljiviji dio je 40-milimetarski ventilator koji se postavlja iznad DIMM utora za hlađenje radne memorije i možda bolji overclocking iste.

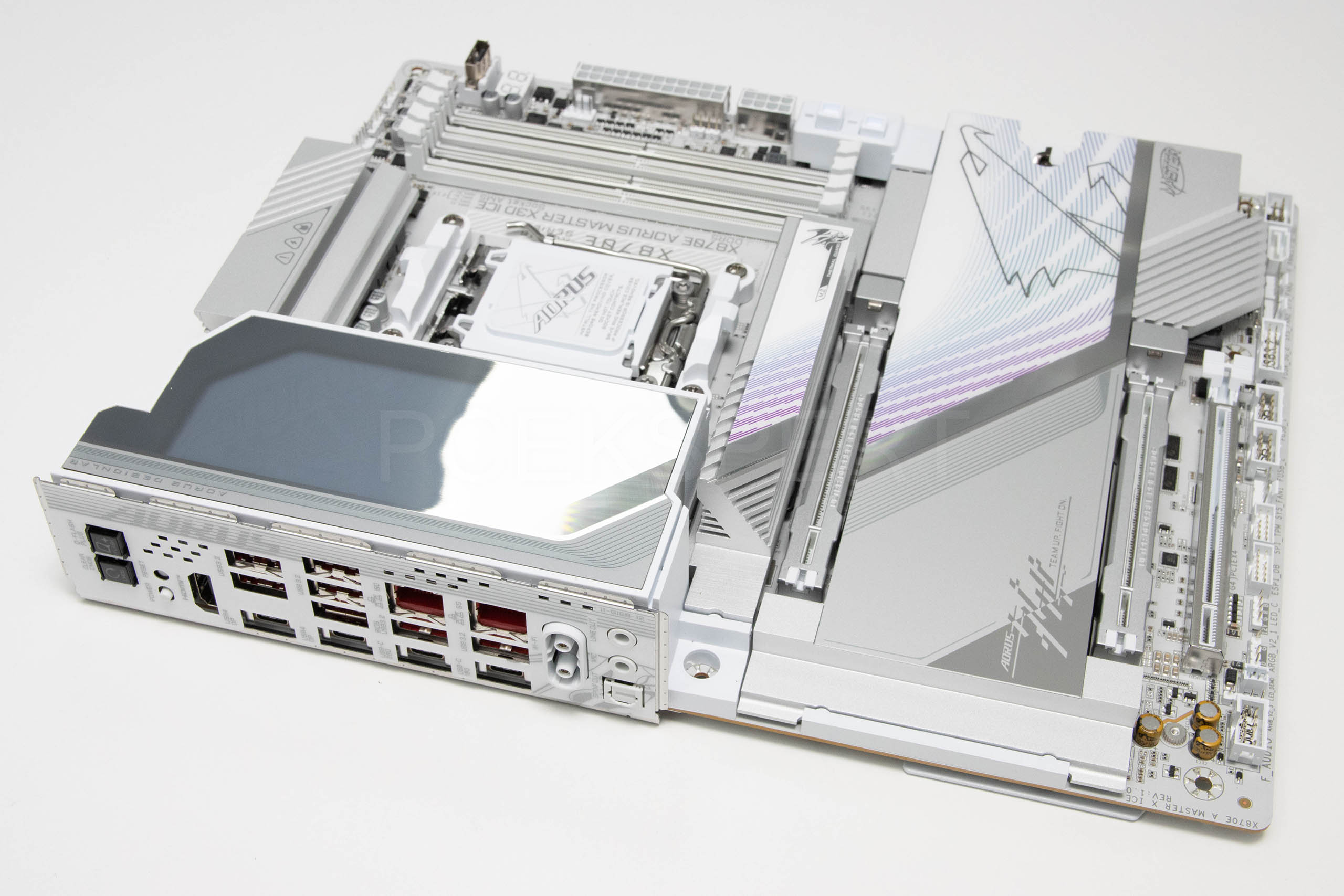

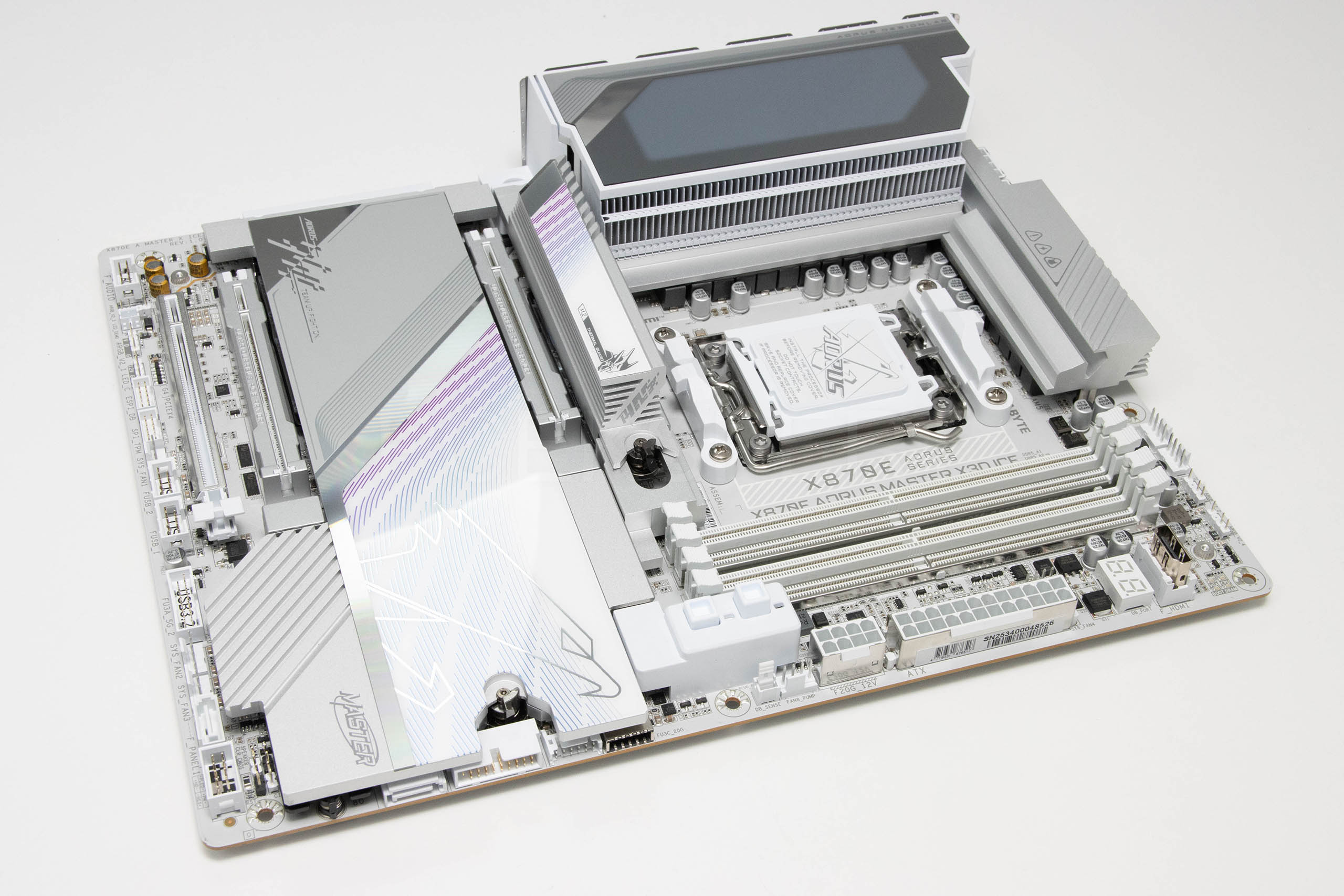

Kao i Pro model, i ova Masterica jako podsjeća na Z890 Aorus Pro ICE ploču. U odnosu na Pro, ima masivnije VRM i M.2 hladnjake, te poveći display na poklopcu stražnjih I/O portova. Pro i Masterica su jako slične s kombinacijom bijelog PCB-a, bijelih plastičnih elemenata i sivih aluminijskih hladnjaka. Šarenila ni ovdje nema previše, tek je Aorus logo na velikom M.2 hladnjaku oplemenjen s ponešto boja. Ploča je standardnih ATX dimenzija i još je natrpanija elementima od Pro modela. Natrpanosti pridonosi vrlo bogata oprema, ali i elementi kao što su dvostruki izbacivači za PCIe x16 utore.
Layout, ili raspored elemenat po ploči je jako dobar i promišljen i ništa ničemu ne smeta unatoč činjenici da jedva ima slobodnog mjesta na PCB-u. Svi konektori su smješteni uz rub, a dva su PCI-e x16 slota dovoljno razmaknuta jedan od drugog, pa možete staviti i grafičke kartice debljine tri slota. Masivni aluminijski hladnjaci su još teži nego kod Pro ploče, što doprinosi i većoj ukupnoj masi. Veliki se hladnjaci nalaze na moćnoj napojnoj jedinici u L orijentaciji, s tim da je desni sad napravljen od vezanih aluminijskih limova što pospješuje disipaciju. VRM hladnjaci su povezani toplovodnom cijevi koja ima direktan kontakt s elementima, tj. preko termalne podloške (12W/mK). Na prvom se M.2 slotu nalazi visok i debeo hladnjak koji će uspješno disipirati toplinu i s najmoćnijih PCIe 5.0 SSD-a. I na donjim se M.2 slotovima nalazi veliki hladnjak koji pokriva i onaj na X870E čipsetu.

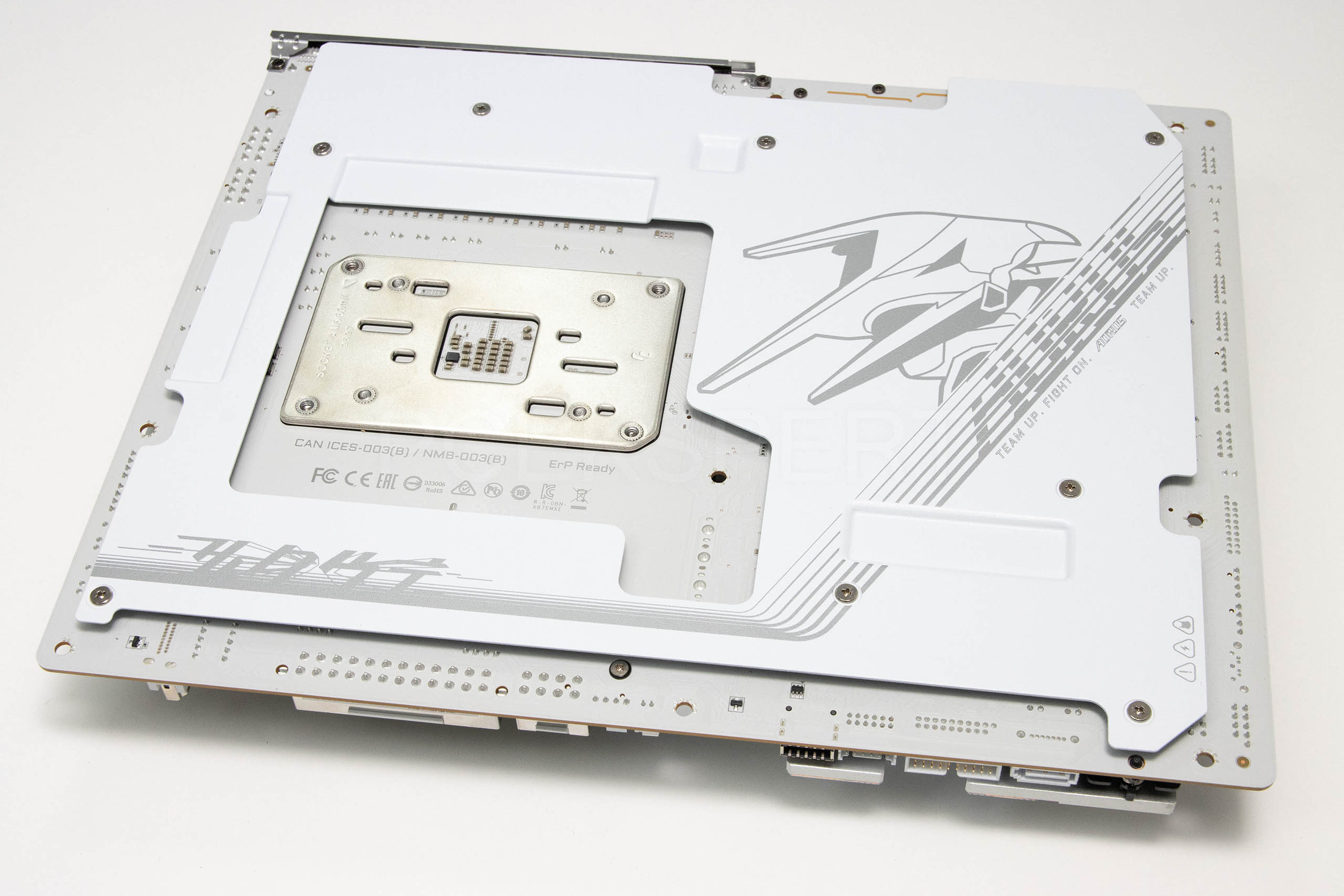

S donje je strane PCB sive boje, a na njemu se nalazi masivna metalna ploča koja služi kao pasivni hladnjak, ali i koja učvršćuje čitavu konstrukciju. Na ovoj se strani PCB-a nalazi i dio elektroničkih komponenata koje preko termalnih podložaka imaju i kontakt s metalnom pločom, koja im je tako veliki pasivni hladnjak. Na ploči vidimo i sivi Aorus natpis te grafike koje izgledaju jako dobro na bijeloj.

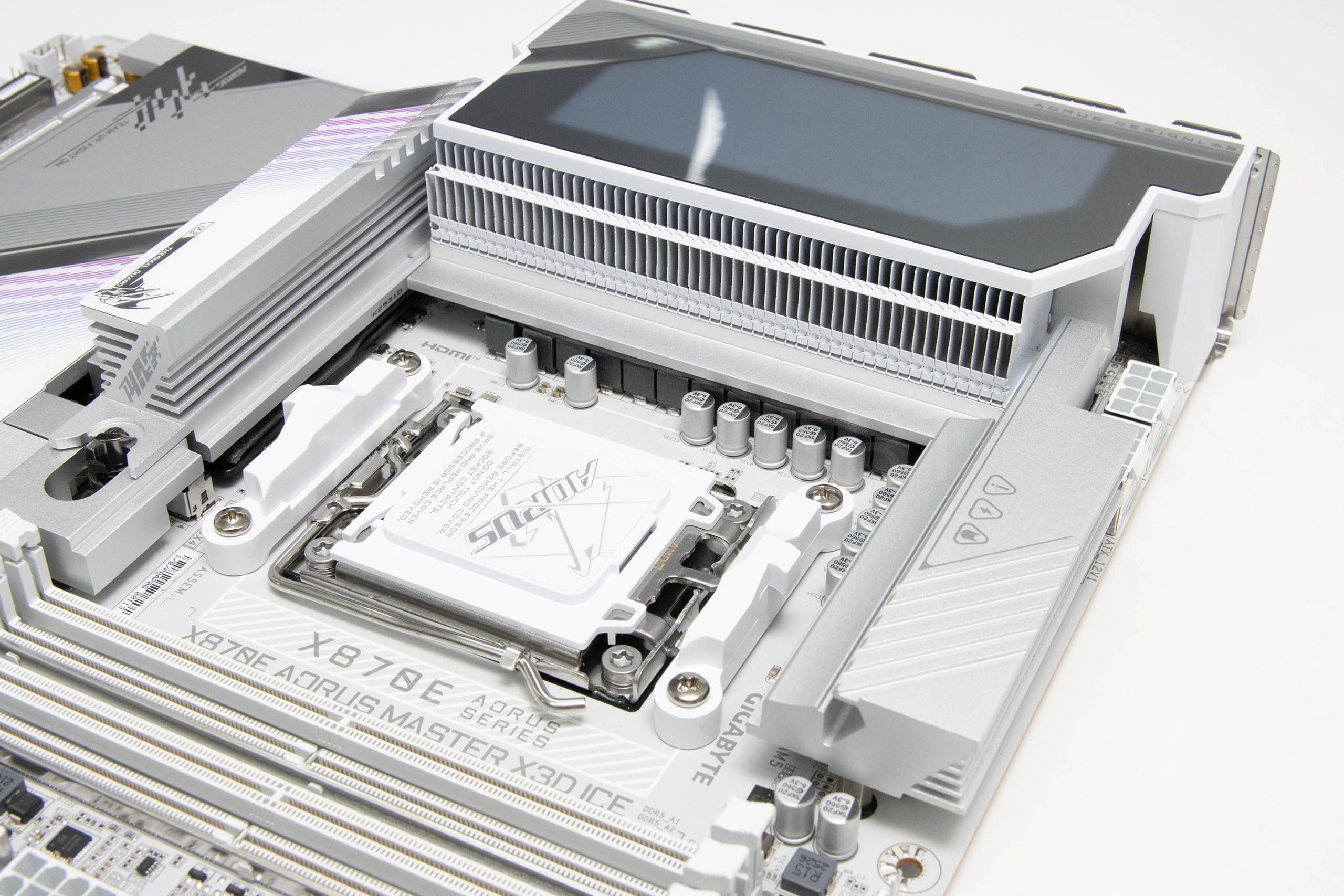

Gigabyte nije mijenjao napojnu jedinicu u odnosu na Pro ploču, pa tako i ovdje nalazimo 18+2+2 faznu napojnu jedinicu s digitalnom PWM kontrolerom, twin layoutom (jedan kanal kontrolera kontrolira dvije faze; 9+9 faza), a tu su i kvalitetne prigušnice te solid state 5K kondenzatori. SPS-ovi ili Smart Power Stageovi su 110-amperski na 18+2 konfiguraciji (Vcore + SoC), a na dvije preostale faze su 60-amperski Dr.Mos elementi. Tako su i na ovoj ploči Vcore faze su u stanju isporučiti do 1.980 ampera struje procesoru. Ryzen 9 9950X procesoru neće toliko trebati ni kod ekstremnog OC-a, ali je lijepo znati je da sve ono što i potegne raspoređeno na 18 faza koje se neće opterećivati ni zagrijavati.

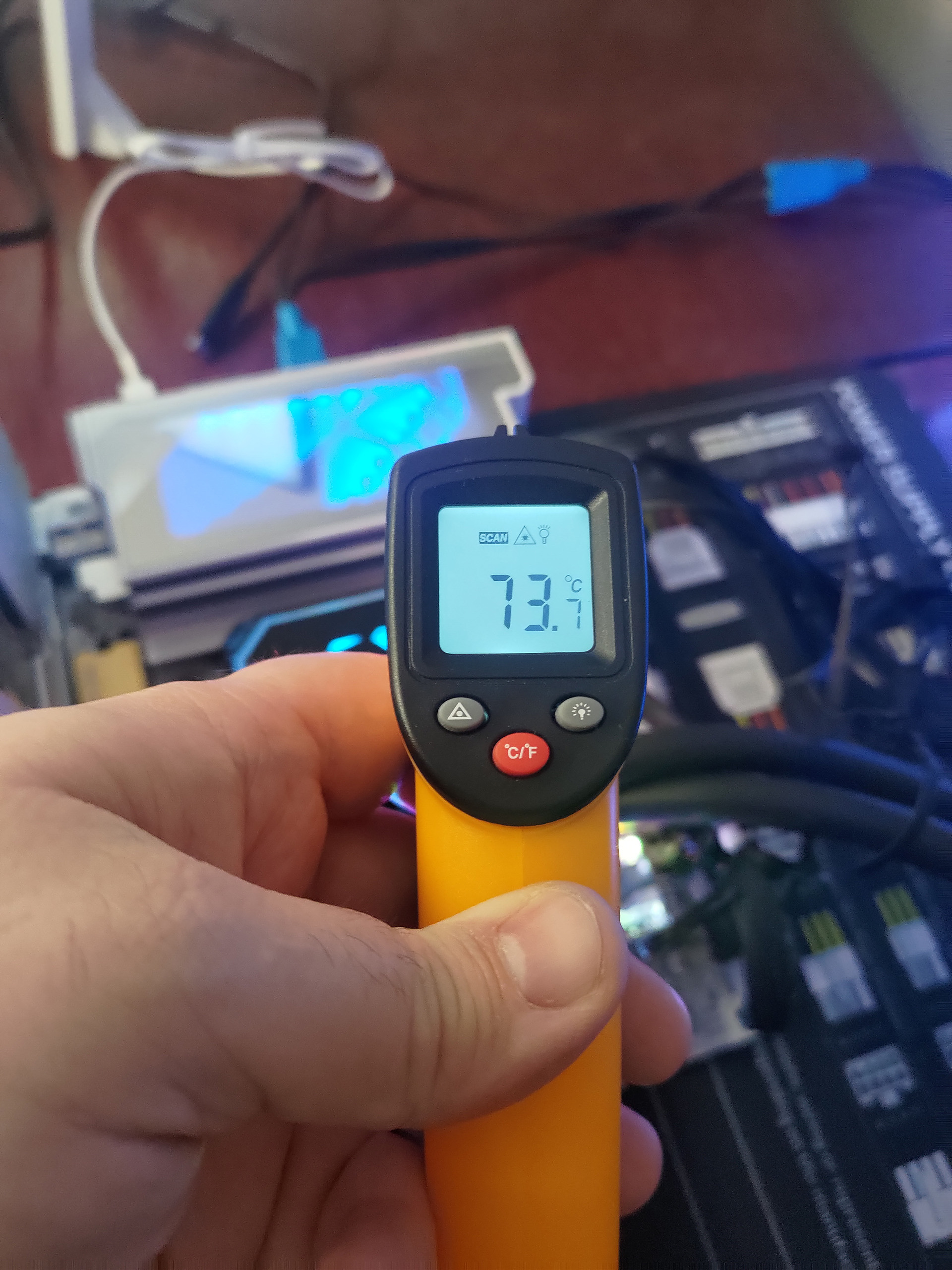

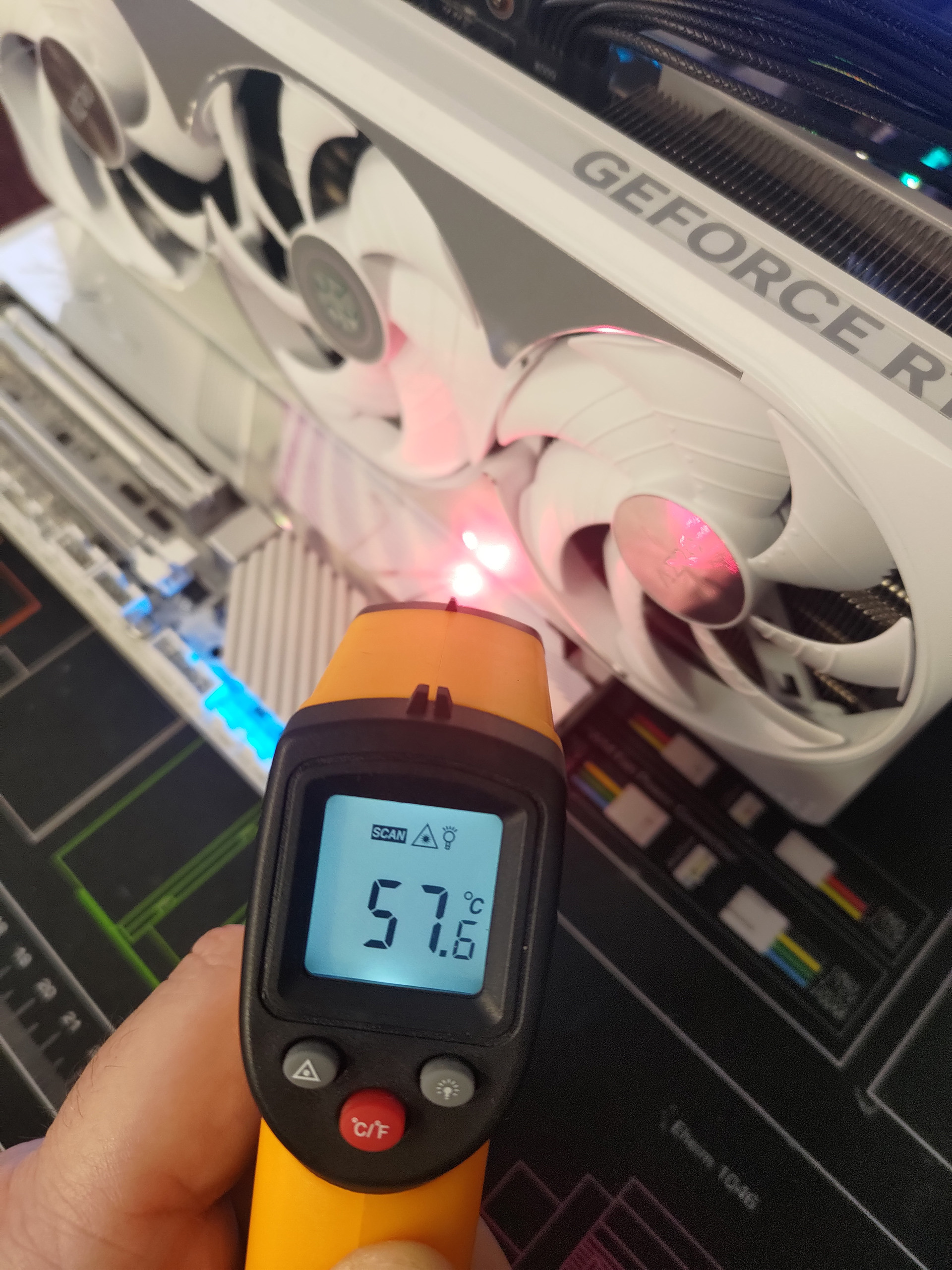

Pri najvećem smo opterećenju procesora IR termometrom izmjerili maksimalnih 73,7 °C na VRM hladnjacima što je za oko 4°C više nego na Pro ploči – zanimljivo. Isto tako je zanimljivo da se mjerna točka koja se HWiNFO-u predstavlja kao VRM MOS mjerila maksimalnih 69°C, a prosječnih 68°C. Ujedno, VR Loop 1 temperatura je iznosila maksimalnih 75°C, a VR Loop 2 maksimalnih 74°C. S druge stane, i hladnjak čipseta je bio nešto topliji s maksimalno izmjerenih 57,6°C, dok je xHCI mjerna točka prvog čipseta prijavljivala 68,7°C, a na drugom čipsetu i 71,7°C. Tako se ova ploča dosta zagrijavala u ovom slučaju, no kao i uvijek, testiramo na radnom stolu bez direktne zračne struje pa u kućištu s dobrim “propuhom” možete očekivati ipak niže temperature.

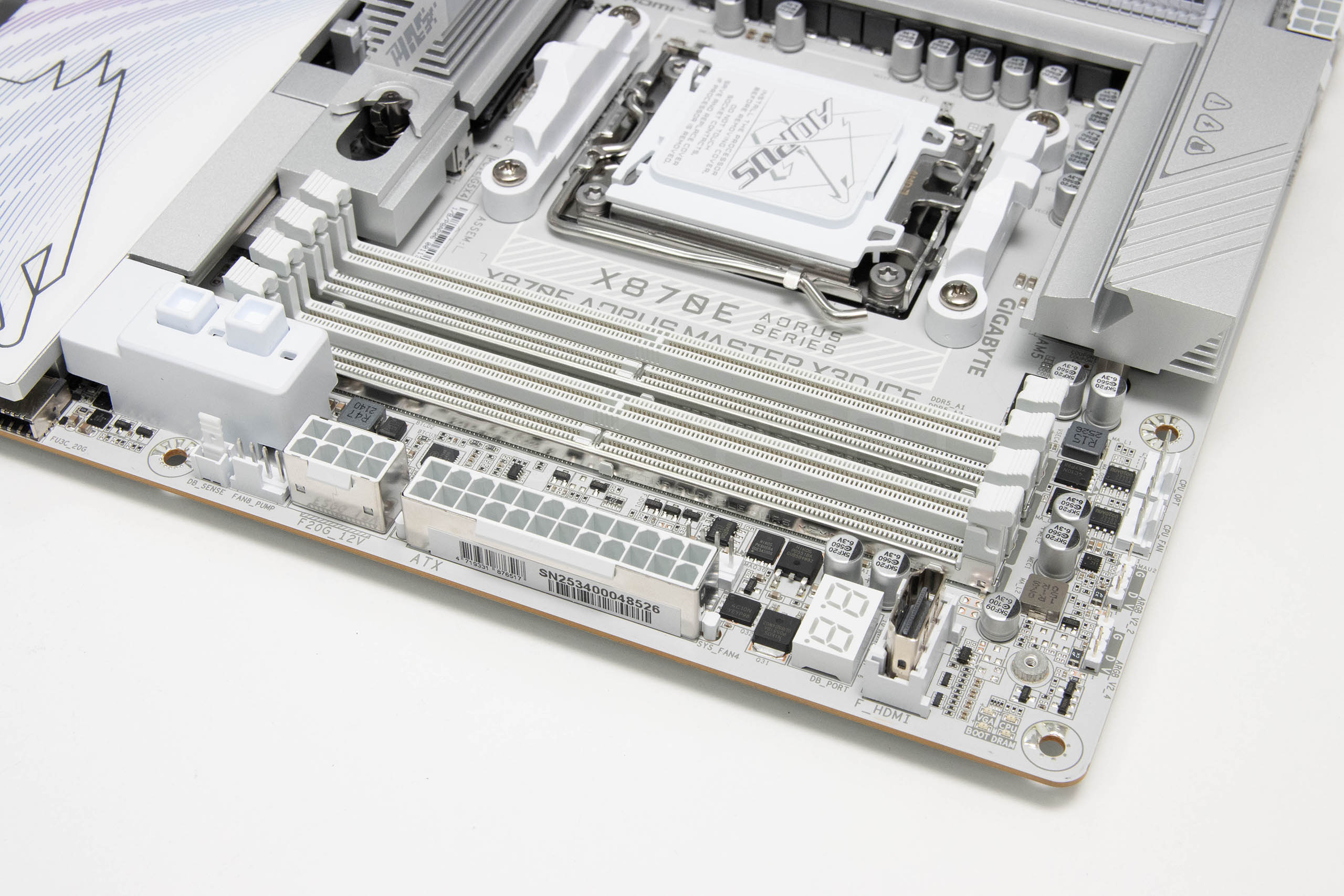

Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori i elementi. Do AM5 socketa se nalaze četiri DIMM slota (od čega su dva oklopljena), maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 9.000 MT/s, a i ovdje je korišten zaštitni sloj PCB-a za razdvajanje memorijskih vodova kako bi signal bio čišći, a implementirali su i daisy-chained rute za vodove. Na desnom rubu nalazimo LED dijagnostiku, POST dijagnostiku s četiri malene LED-ice, ali i vertikalno postavljen front HDMI port za Gigabyteov dijagnostički monitor kojeg je moguće kupiti zasebno. Ovdje su ukupno i četiri 4-pinska porta za ventilatore i vodene pumpe, te dva ARGB LED headera. Ispod 24-pinskog ATX konektora se nalazi jedan 8-pinski koji služi za napajanje USB Type C headera koji je nešto niže. On donosi s USB 3.2 Gen 2×2 podršku (20 Gbps) i mogućnost punjenja uređaja snagom do 65 W (PD 3.0/ QC 4) – baš kao i na Pro ploči! Tu je i jedan header za temperaturni senzor, tik ispred dvostrukog mehanizma za izbacivanje PCIe kartica.

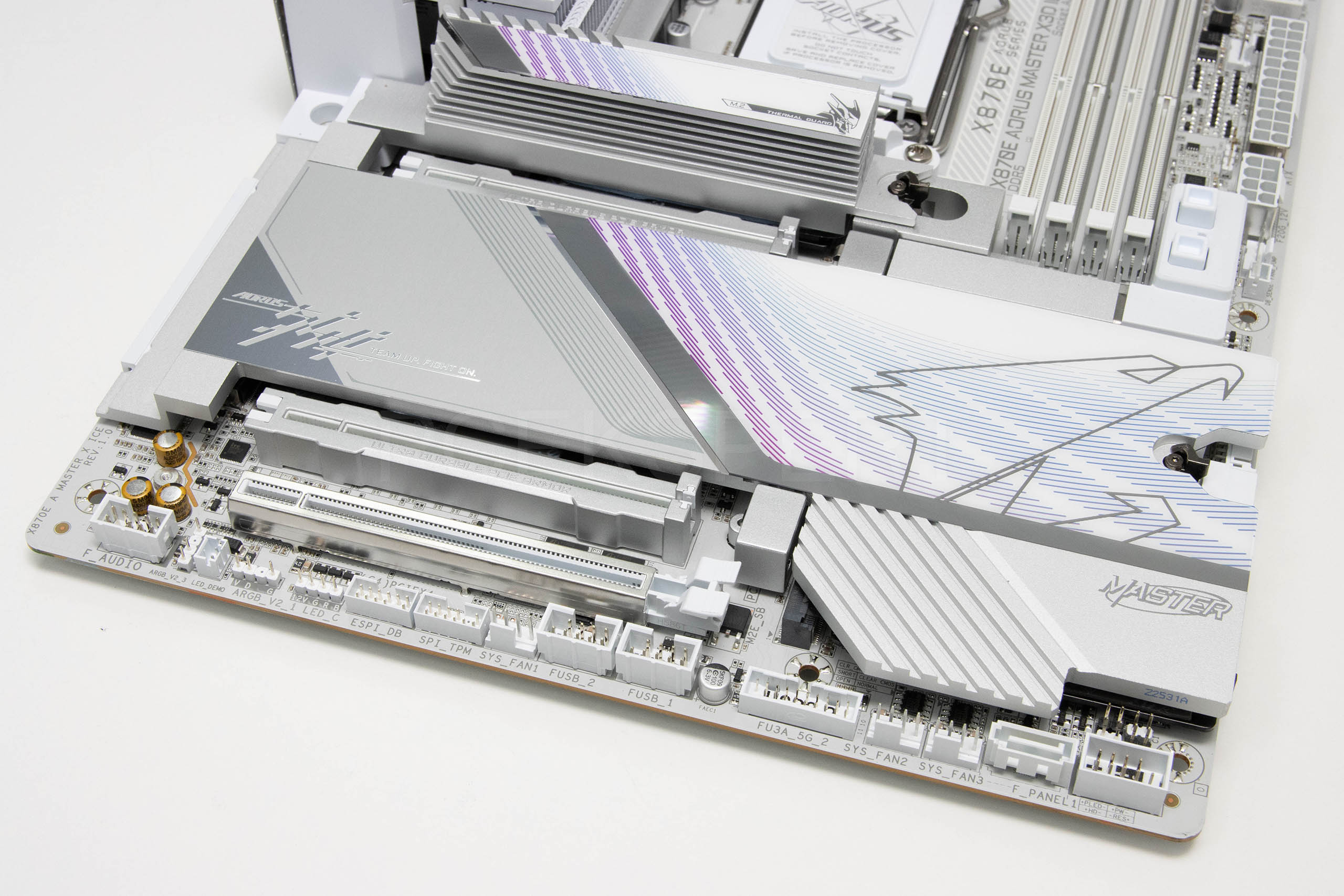

Masterica ima tri PCIe slota kao i Pro ploče, no oni su ipak nešto drugačiji. Prva dva slota su UD, tj. oklopljeni su te ih kontrolira procesor. Riječ je PCIe 5.0 x16 slotovima koji kad su oba popunjena rade u x8 modu, te svaki imaju izbacivač za kartice koji se nalazi ispred DIMM slotova. Na dnu ploče je jedan PCIe x16 slot kojeg kontrolira čipset, a podržava PCIe 4.0 standard, te je propusnosti x4. Audio jedinica je dobro poznata, a CODEC je Realtekov ALC1220 koji omogućava 7.1-kanalni HD audio, te je potpomognut s elektrolitskim audio kondenzatorima. No, za razliku od Pro ploče, ovdje se nalazi i ESS-ov ES9118 DAC čip, tj. pojačalo za slušalice. Sa softverske je strane podržan DTS:X Ultra. Za ethernet vezu se brinu dva kontrolera što je također napredak u odnosu na Pro model. Prvi je isti Realtekov 5-gigabitni LAN kontroler, a drugi je također Realtekov ali 10 Gbps!
