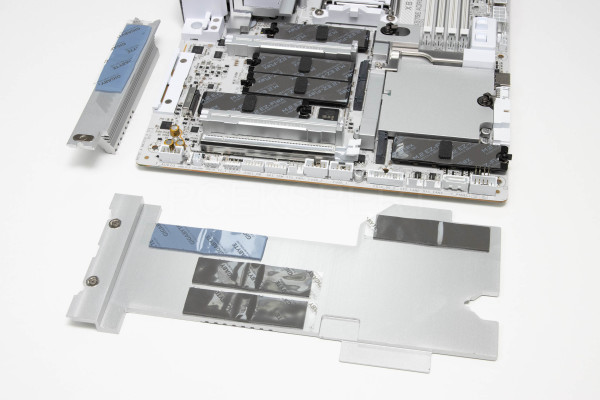

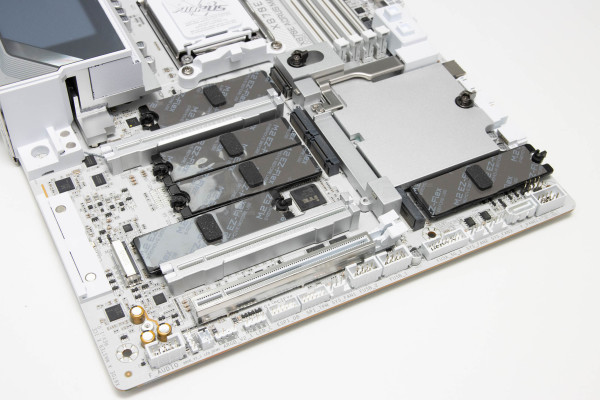

Za razliku od Pro modela ploče na kojoj su četiri M.2 slota, na ovoj ploči ihj je pet! S obzirom na to da je ovo ekskluzivnija ploča, svi slotovi imaju i donje i gornje hladnjake, s termalnim podloškama na obje strane. Najviši, M2A kontrolira procesor, a podržava uređaje formata do 2280 po PCIe 5.0 x4 standardu s Ryzen 9000 serijom procesora. M2B slot ispod njega također kontrolira procesor, a podržava uređaje formata 2280 po PCIe 5.0 x4 standardu. taj slot svoje resurse dijeli s ASMedijinim USB 4 kontrolerom te će kada ga popunimo i kontroler i slot raditi s maksimalno x2 propusnosti. Ovo vrijedi samo za Ryzen 9000 seriju, a ako koristite stariji tada M2B ni ne možete koristiti. M2C, M2D i M2E slotove kontrolira čipset, a oni podržavaju uređaje formata 22110 i 2280 po PCIe 4.0 x4/x2 standardu. Standardno su podržani RAID 0, RAID 1, RAID 5, i RAID 10 za NVMe SSD-e. Hladnjaci za M.2 NVMe SSD-e su dovoljno masivni, na svim mjestima je i termalni podložak, a na ploču se kopčaju magnetnim kopčama s jedne, i mehaničkom s druge strane (EZ-Match).

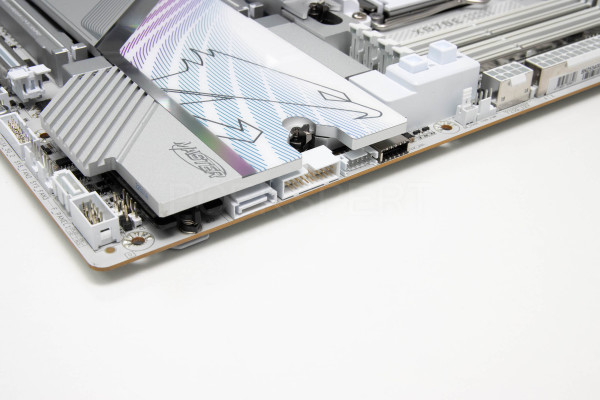

Na donjem su se rubu ploče smjestili svi uobičajeni headeri i konektori – Front Audio, tri headera za LED dodatke (dva ARGB i jedan RGB), zatim ESPI i SPI TPM headeri, interni USB 2.0 i USB 3.0 headeri, tri 4-pinska konektora za sistemske ventilatore, jedan vertikalni SATA port i prednji panel. Čipseti (X870E ima dva čipset kontrolera) su smješteni pod nešto manjim hladnjakom, a kao što smo vidjeli na prethodnoj stranici zagrijavaju se na solidnih 57,6°C.

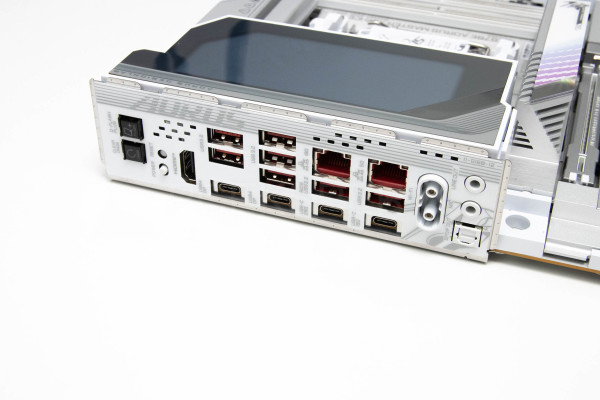

Stražnji je I/O panel vrlo bogat, a sastoji se od:
1 x Q-Flash Plus button
1 x Clear CMOS button
1 x reset button
1 x power button
1 x HDMI port (Note)
2 x USB4 USB Type-C ports (DisplayPorts (Note))
1 x USB Type-C port, with USB 3.2 Gen 2 support
1 x USB Type-C port, with USB 3.2 Gen 2×2 support
7 x USB 3.2 Gen 2 Type-A ports (red)
2 x RJ-45 ports
2 x antenna connectors (2T2R)
2 x audio jacks
1 x optical S/PDIF Out connector
Kao što znamo, PRO X3D ICE koristi Qualcommov Wi-Fi 7 modul QCNCM865, a kod Masterice to nije slučaj! Ona koristi Mediatekov MT7927 (RZ738) WiFi 7 kontroler koji jasno podržava 802.11be standard (i sve starije), radi na tri pojasa – 2.4, 5 i 6 GHz te podržava 320 MHz kanale, kao i Bluetooth 5.4. Prijem antene je jako dobar i veza je brza i na etaži iznad bežičnog routera. Teoretska brzina kojom se kartica spajala je bila 408/216 Mbps, što nije loše jer su etaže odvojene armiranim gredicama.

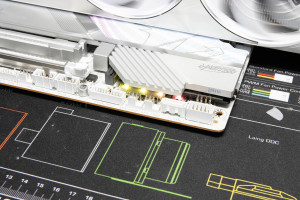

Na donjem desnom rubu ploče se nalaze horizontalni USB 3.0 i USB 3.2 (20 Gbps/65 W) headeri, jedan SATA III port, te konektor za spajanje 3u1 adaptera s 4-pinskim konektorima za ventilatore. Kao i kod ostatka X870E ploča, za USB 4.0 funkcionalnost i propusnost od 40 Gbps po portu se brine ASMedijin ASM4242 kontroler koji ima Thunderbolt 4 certifikat. Omogućava dva USB 4.0 porta na stražnjem I/O dijelu u obliku Type C portova te donosi i podršku uza monitore do 8K rezolucije ako je samo jedan port u upotrebi (ili dva monitora od 4K). ASM4242 je malo veći kontroler, troši više energije pa mu je potreban i zaseban aluminijski hladnjak koji se nalazi tik iza stražnjih I/O panela.

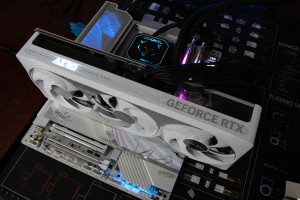

Kao i kod starijih Pro modela, i ova ploča ima dvije zone osvjetljenja – na hladnjaku VRM-a (pokrov stražnjih I/O-a), te ispod hladnjaka čipseta. Na hladnjaku je ovaj put ekran sa zanimljivom graffikom, a kod čipseta su samo posložene LED-ice kao i na Pro. Svom rasvjetom, što uključuje i četiri ARGB Gen2 headera i jedan klasični RGB LED header kontroliramo uz pomoć GCC-a i RGB Fusiona.

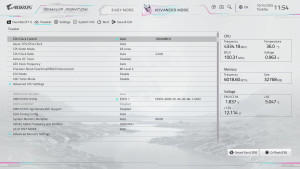

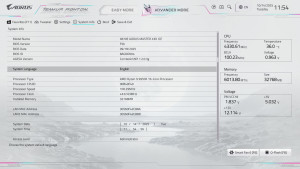

UEFI sučelje je identično kao kod Pro ploče. Kao i tamo, Advanced sučelje se sastoji od Favorites, Tweaker, Settings, System Info, Boot i Save&Exit menija, dok je ono Easy Mod kombiniralo sve na jednoj strani. Nama je Tweaker jasno najzanimljiviji koji nudi mnoštvo opcija za podešavanje u radu procesora, memorije i napojne jedinice ploče. Ono što je novo je X3D Turbo mod 2.0 koji nismo mogli isprobati jer nemamo X3D procesor. No, uskoro bi nam trebao pristići 9950X3D te ćemo donijeti i zaseban članak o toj tehnologiji koja je vrlo zanimljiva. No, test neće biti na ovoj nego na Pro ploči.
Rasvjetu kao i sve ostalo vezano za ploču kontroliramo putem Gigabyte Control Center aplikacije koja nudi opcije poput RGB Fusiona, Performance ali i Fan Control. Softver je još uvijek miljama od Asusovog, no ipak sve solidno funkcionira. Gigabyte nudi Sidekick za upravljanje njihovim monitorima, Norton Internet Security (OEM), partneri su s HWiNFO-om, a tu su i ostale njihove korisne aplikacije.
