Gigabyte X870E AERO X3D Dark Wood & Lian Li Lancool 217 recenzija

· Krešimir Matanović · MBO i RAM · Stranica 1 od 3

Danas donosimo test matične ploče i kućišta koje veže suradnja dva brenda u postizanju jednog cilja – omogućiti ljubiteljima estetike drveta spajanje užitak u klasičnom dizajnu i drvenim materijalima. Gigabyteovu Wood verziju ploče smo već testirali, a sada je na redu ova elegantna Dark Wood izvedba, koja će se izvrsno uklopiti uz Lancool 217 kućište koje također krase drveni umetci na prednjoj i gornjoj stranici.

Gigabyte X870E AERO X3D Dark Wood

Gigabyte X870E AERO X3D Wood ploču smo testirali u veljači 2026. godine, a proizvođač je u međuvremenu na tržište izbacio Dark Wood izvedbu koja je identična po svemu, osim što je svijetle drvene elemente na ploči, kao i uostalom sve ostalo što je svijetlo zamijenila tamnija boja. Ujedno, i kutija matične ploče je tamna sa zlatnim slovima i pri tom vrlo elegantna. S obzirom na to da su Wood i Dark Wood tehnički identične ploče nećemo dužiti s recenzijom, već ćemo proći osnovne stvari i opremu koju ploča donosi, te se malo podsjetiti što nam to točno Wood i Dark Wood verzije donose.

U videu otpakiranja možete vidjeti kako je sve manje više identično kao i kod Wood verzije ploče, barem kada je zaštita i način pakiranja u pitanju. S druge strane, ovdje možemo vidjeti sve tamne tonove i veliku razliku u boji koju donosi Dark Wood. Bundle kao i kod svijetle izvedbe nije naročito bogat, a sastoji se od WiFi antene, dva SATA kabela, Q konektora, nekoliko podložaka za M.2 slotove, zgodnog aluminijskog AERO privjeska za ključeve i uobičajene papirologije.

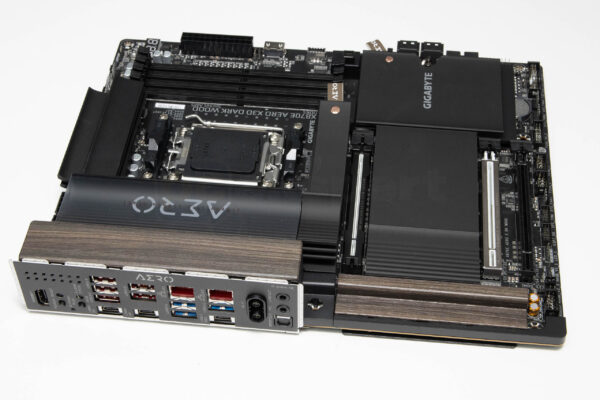

Dark Wood ploča je potpuna suprotnost Wood verziji i ova bi se možda mogla svidjeti širem brojku korisnika – sjećamo se negodovanja nekih na njenu svjetlinu. Ova djeluje ozbiljnije, tamnih je tonova, s kombinacijom smeđih i crnih elemenata, tek s ponekim sivim metalnim elementom kao što je zaštita PCIe slotova ili pak mehanizam za zaključavanje procesora. I ovdje ploči drvo daje određenu dozu topline, no na drugačiji način u odnosu na svijetlu varijantu. Ploča će se izvrsno uklopiti u kućišta s tamnim drvenim umecima kojih na tržištu ima dosta, a jedno od njih će te kasnije i vidjeti u buildu s ovom pločom – spomenuti Lian Li Lancool 217.

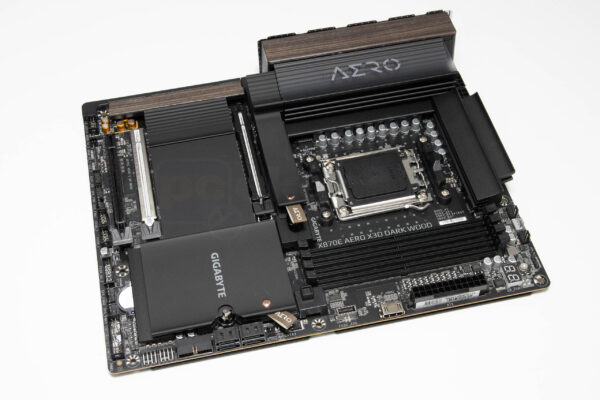

Svi su hladnjaci na ovoj ploči odlično dimenzionirani i prekrivaju velik dio PCB-a, baš kao i na Wood modelu. I ovdje oni osim rashladne funkcije imaju i estetsku, gdje njihove blage krivulje stvaraju određenu dozu elegancije i u ovim crnim tonovima. Hladnjak na prvom (gornjem) M.2 slotu se odlično uklapa u tu vizuru, ali i svi ostali prate istu estetiku. Layout ploče je dobro osmišljen, Gigabyte je ovdje slijedio principe sličnih X870/X870E modela i nema većih iznenađenja.

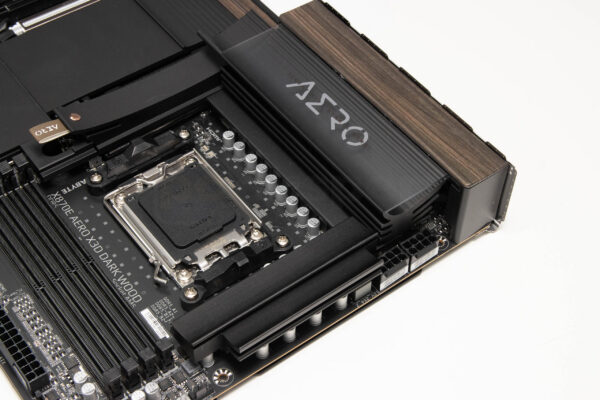

VRM jedinica je identična kao i na svjetlijoj Wood izvedbi. Ima ukupno 20 faza (16 Vcore + 2 SoC + 2 Misc), no one su sve 60-amperske. Integrirani DrMos MOSFET-i su na drugim Gigabyteovim X870E modelima minimalno 80-amperski pa je ovdje riječ o nešto slabijem rješenju, no kao što smo već zaključili kod testa Wood verzije, to je sasvim adekvatno za pogon i najjačih procesora što je ova ploča dokazala u testu i s Ryzenom 9 9950X3D. Hladnjaci ploče se nisu pretjerano zagrijavali, a VRM MOS temperatura nije prelazila 64,5°C.

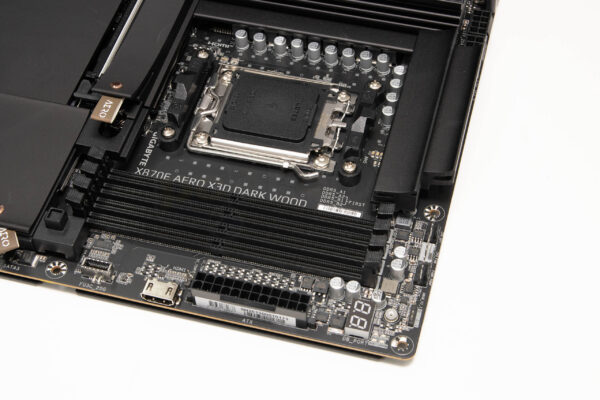

Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori i elementi, i opet je sve isto kao i kod Wood modela. Tu je LED dijagnostika, a do nje se nalazi i POST dijagnostika s četiri malene LED-ice. Četiri DIMM slota (od čega su dva oklopljena), maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 9.000 MT/s, a i ovdje je kao i na ranijim X870E pločama korišten zaštitni sloj PCB-a za razdvajanje memorijskih vodova kako bi signal bio čišći, te su implementirane i daisy-chained rute za vodove. Ispod se 24-pinskog ATX konektora nalazi horizontalno postavljen postavljen front HDMI port za Gigabyteov dijagnostički monitor kojeg je moguće kupiti zasebno, a još južnije se nalazi i interni USB 3.2 Gen1 header. Na ovom se dijelu ploče nalaze i tri 4-pinska porta za ventilatore i vodene pumpe, te jedan ARGB LED header.

X870E Aorus Pro X3D ICE ima tri PCIe slota kao i Aorus Pro X3D ICE ploča, no ovdje su dva slota oklopljena. Prvi je PCIe 5.0 x16 slot, a ima i izbacivač za kartice koji se nalazi ispred DIMM slotova, dok je drugi također PCIe 5.0 x16 ali propusnosti x8. Ako ih oba popunimo radit će u x8 + x8 modu, a podržavaju samo grafičke kartice i NVMe SSD-e. Na dnu se ploče nalazi neoklopljeni PCIe x16 slot propusnosti 4.0 x4. Audio jedinica je djelomično skrivena ispod aluminijskog hladnjaka, a dobro je poznata s ranijih ploča. CODEC je Realtekov ALC1220 koji omogućava 7.1-kanalni HD audio, te je potpomognut s elektrolitskim audio kondenzatorima. Za ethernet vezu se brinu čak dva Realtekova 5-gigabitna LAN kontrolera. Vidimo kako je ova ploča u nekim detaljima i opremljenija od X3D ICE modela, te donosi dodatni LAN kontroler, kao i drugi oklopljeni PCIe slot. Ono što je izgubila kroz VRM jedinicu, nadoknađuje na polju opreme i cilja na drugačiji tip zahtjevnijeg korisnika.

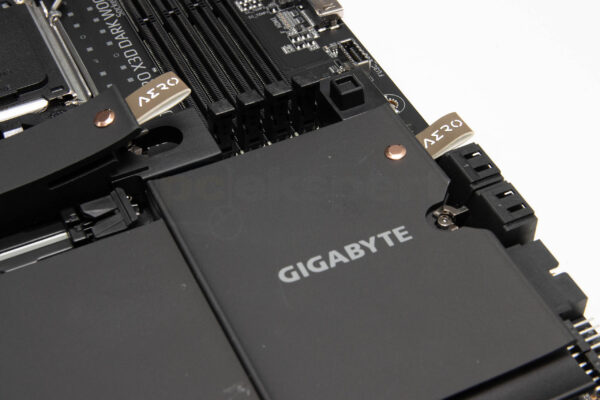

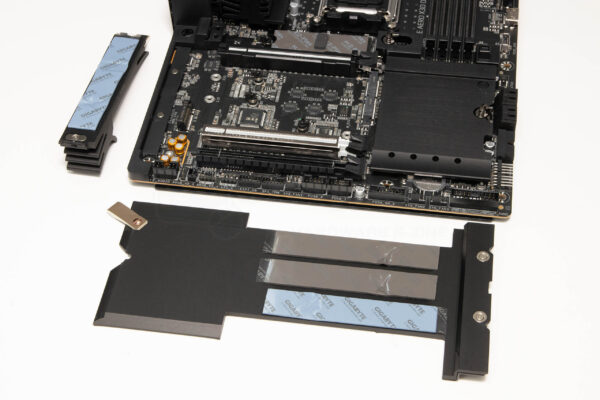

Hladnjaci za M.2 NVMe SSD-e su dovoljno masivni, na svim mjestima je i termalni podložak (7 W/mK), a na ploču se kopčaju magnetnim kopčama s jedne, te mehaničkom s druge strane (EZ-Match). Ispod navedenih se hladnjaka se nalaze četiri M.2 slota od čega dva kontrolira procesor, a dva čipset. Najviši, M2A podržava uređaje formata do 2580 po PCIe 5.0 x4 standardu s Ryzen 9000 serijom procesora, dok M2B slot podržava uređaje formata do 22110 po PCIe 5.0 x4 standardu. M2B slot svoje resurse dijeli s ASMedijinim USB 4 kontrolerom te će kada ga popunimo i kontroler i slot raditi s maksimalno x2 propusnosti. Ovo vrijedi samo za Ryzen 9000 seriju, a ako koristite stariji tada M2B ni ne možete koristiti. M2C i M2D slotove kontrolira čipset, a oni podržavaju uređaje formata 22110 i 2280 po PCIe 4.0 x4/x2 standardu. Standardno su podržani RAID 0, RAID 1, RAID 5, i RAID 10 za NVMe SSD-e.

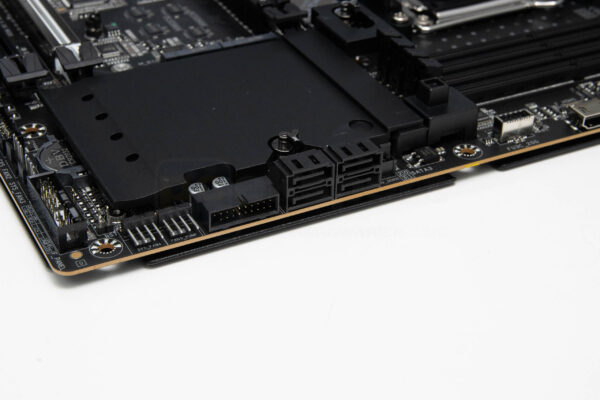

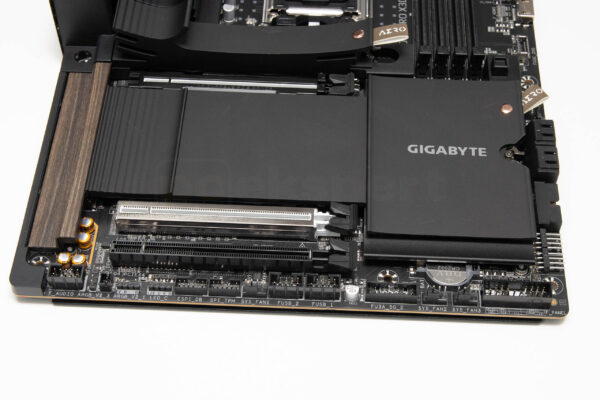

Na donjem su se rubu ploče smjestili svi uobičajeni headeri i konektori – Front Audio, tri headera za LED dodatke (dva ARGB i jedan RGB), zatim ESPI i SPI TPM headeri, interni USB 2.0 i USB 3.0 headeri, tri 4-pinska konektora za sistemske ventilatore i prednji panel. Čipseti (X870E ima dva čipset kontrolera) su smješteni pod hladnjakom solidne veličine koji ima rupe ispod kojih se nalaze bijele LED-ice. Čipseti se prema HWiNFO64 logu zagrijavaju do maksimalnih 53,7°C.

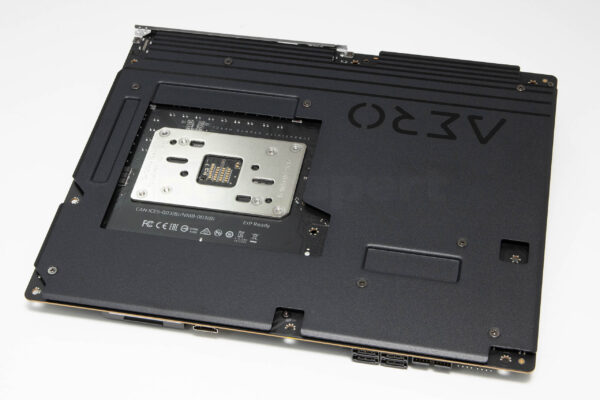

S donje se strane ploče nalazi velika metalna zaštita koja služi za učvršćivanje PCB-a, ali i kao hladnjak – između nje i donje strane VRM elemenata nalaze se termalne podloške koje prenose toplinu na metal.

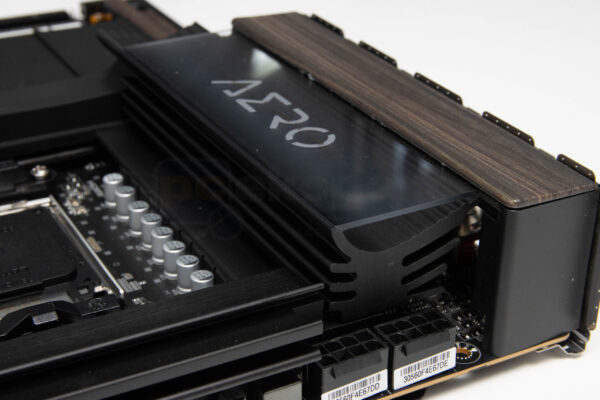

Gigabyte se potrudio i donio drvene elemente tzv. Zain estetike koji se lijepo uklapaju i nadovezuju na aluminijske i plastične. Prvi je element postavljen na gornji dio hladnjaka VRM-a koji služi i kao poklopac za stražnje I/O portove, a u nastavku drvenog dijela je plastični pokrov preko glavnog dijela hladnjaka na kojem se nalazi natpis Aero i koji je osvijetljen bijelim LED-icama. Drugi drveni umetak je i oblikovan, tj. prati konture aluminijskog hladnjaka te je vrlo elegantna nadopuna, a lijepo se uklapa i u bijelu plastiku koja natkriva taj dio ploče. Osim zanimljivo zakrivljenih aluminijskih hladnjaka koji podsjećaju na spojlere, izgled nadopunjuju i svijetlo smeđe meke kožne ručkice s Aero natpisima uz pomoć kojih lakše uklanjamo M.2 hladnjake. Oba hladnjaka drži i mehanizam, no ovako izvedene ručke djeluju vrlo elegantno.

Wood ploča ima dvije zone osvjetljenja – na hladnjaku VRM-a (pokrov stražnjih I/O-a), te ispod hladnjaka čipseta. Na plastičnom pokrovu VRM hladnjaka AERO natpis, a kod čipseta su samo posložene LED-ice. Svom rasvjetom, što uključuje i tri ARGB Gen2 headera i jedan klasični RGB LED header kontroliramo uz pomoć GCC-a i RGB Fusiona.

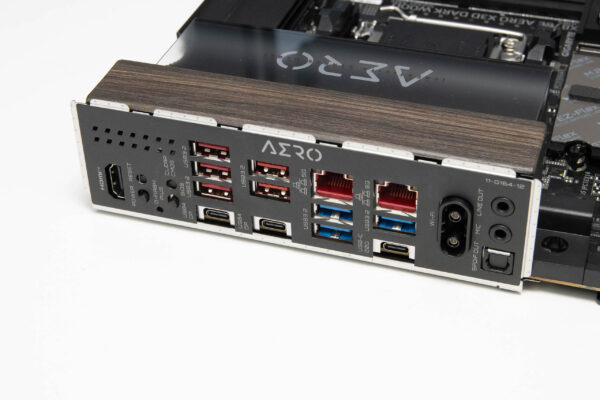

Stražnji je I/O panel vrlo bogat, a sastoji se od:

  • 1 x Q-Flash Plus tipka
  • 1 x Clear CMOS tipka
  • 1 x power tipka
  • 1 x reset tipka
  • 1 x HDMI port (funkcionalan u ovisnosti o procesoru)
  • 2 x USB4 USB Type-C porta (DisplayPortovi (funkcionalni u ovisnosti o procesoru))
  • 1 x USB Type-C port, s USB 3.2 Gen 2×2 podrškom
  • 5 x USB 3.2 Gen 2 Type-A ports (red)
  • 3 x USB 3.2 Gen 1 porta
  • 2 x RJ-45 porta
  • 2 x konektora za antene (2T2R)
  • 2 x audio jacka
  • 1 x optički S/PDIF Out konektor

Ova ploča koristi MediaTekov Wi-Fi 7 modu MT7927. On podržava 802.11be standard (i sve starije), a radi na tri pojasa – 2.4, 5 i 6 GHz te podržava 320 MHz kanale, kao i Bluetooth 5.4. Prijem antene je bio sasvim solidan i veza je brza i na etaži iznad bežičnog routera. Na stražnjem se panelu nalaze i dva 5-gigabitna LAN porta koji se mogu agregirati, a tu su i dva brza USB4 Type C porta, kao i jedan 20-gigabitni – i više nego što vam je potrebno.

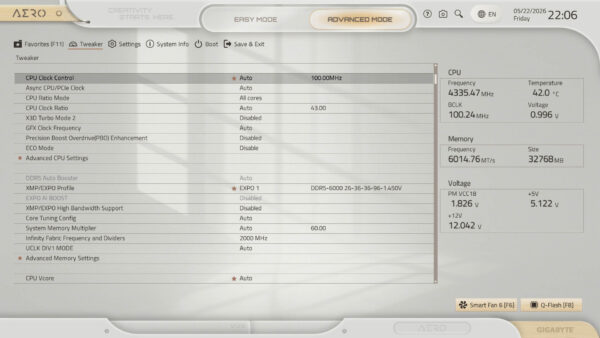

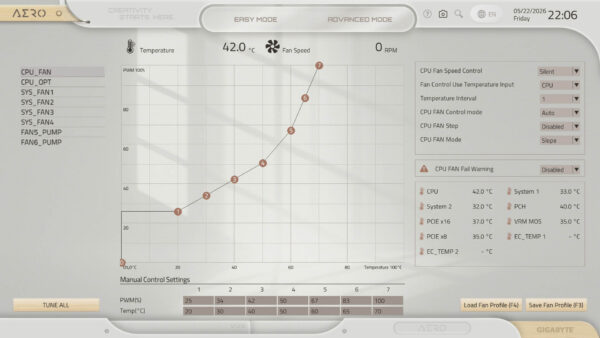

UEFI sučelje je isto kao kod Wood izvedbe i donosi User-Center sučelje koje zadržava lakoću navigacije, a poboljšava iskustvo korištenja. Uz to, sučelje na ovoj ploči je posebno dizajnirano za nju izgleda jako lijepo. S novim sučeljima koje je donio ASUS, rekli bismo da je ovo Gigabyteovo sada preuzelo primat i kako je najljepše. Kao i do sad, donosi Easy Mode i Advanced Mode koje se sastoji od poznatih Favorites, Tweaker, Settings, System Info, Boot i Save&Exit menija, dok je ono Easy Mod kombiniralo sve na jednoj strani.

Rasvjetu kao i sve ostalo vezano za ploču kontroliramo putem Gigabyte Control Center aplikacije koja nudi opcije poput RGB Fusiona, Performance ali i Fan Control. Softver je još uvijek miljama od Asusovog, no ipak sve solidno funkcionira. Gigabyte nudi Sidekick za upravljanje njihovim monitorima, Norton Internet Security (OEM), partneri su s HWiNFO-om, a tu su i ostale njihove korisne aplikacije.
